上越線 第一利根川橋梁(群馬県)

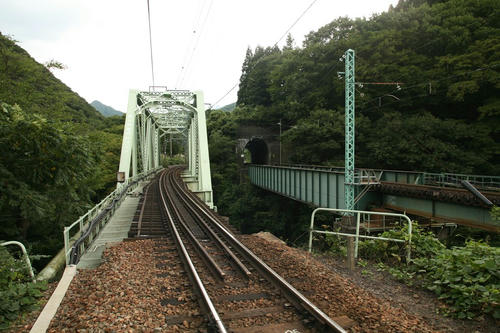

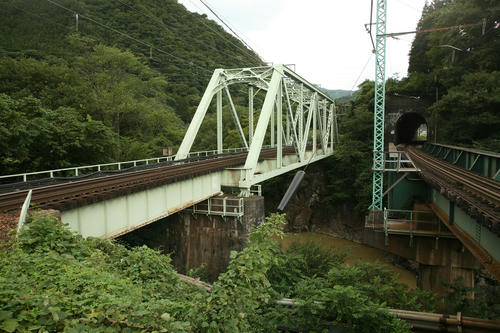

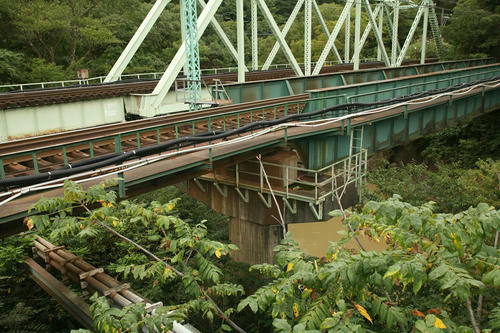

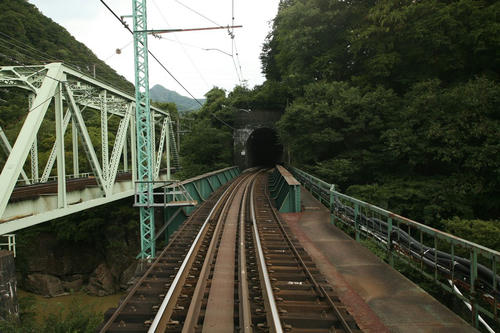

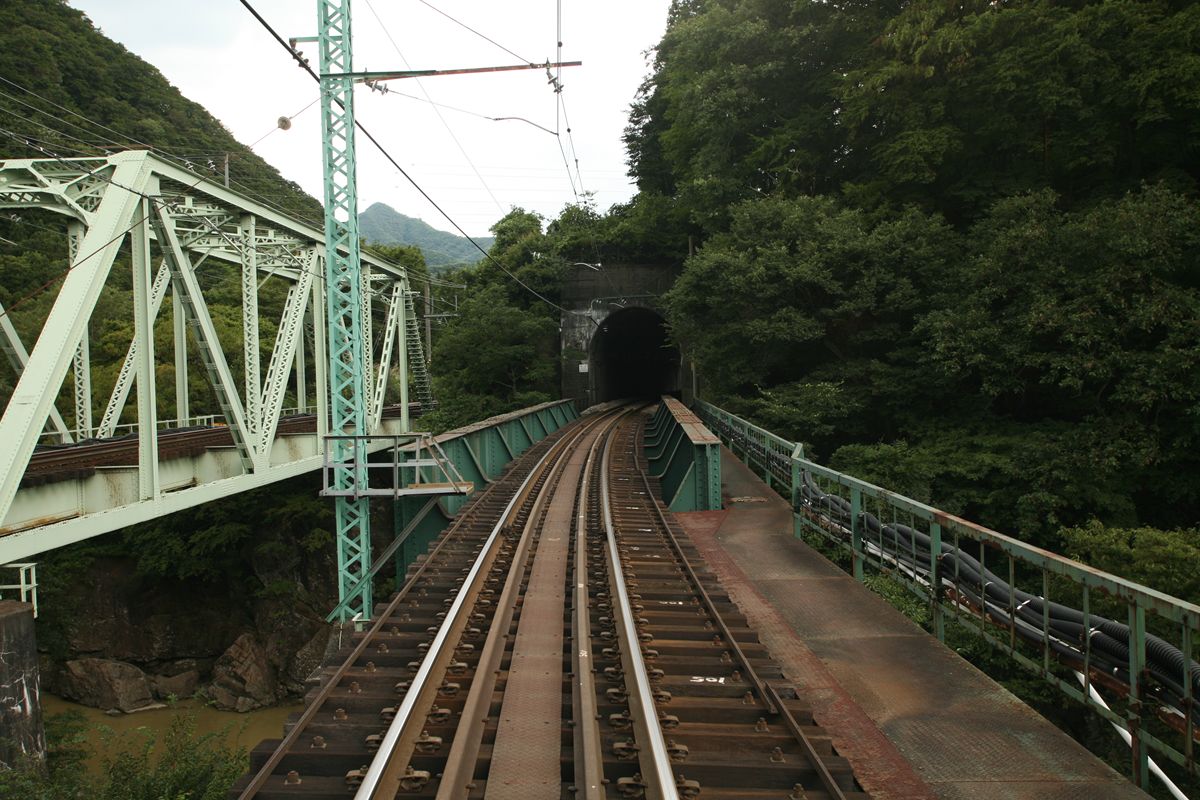

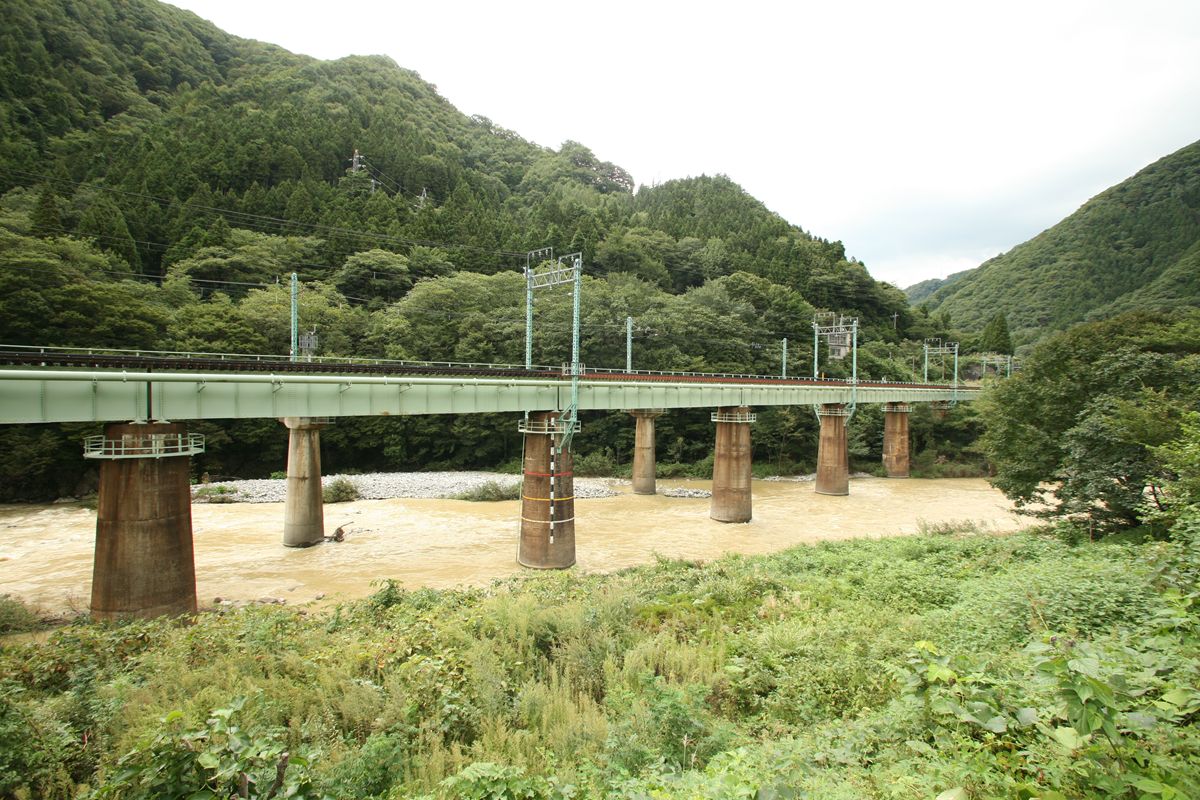

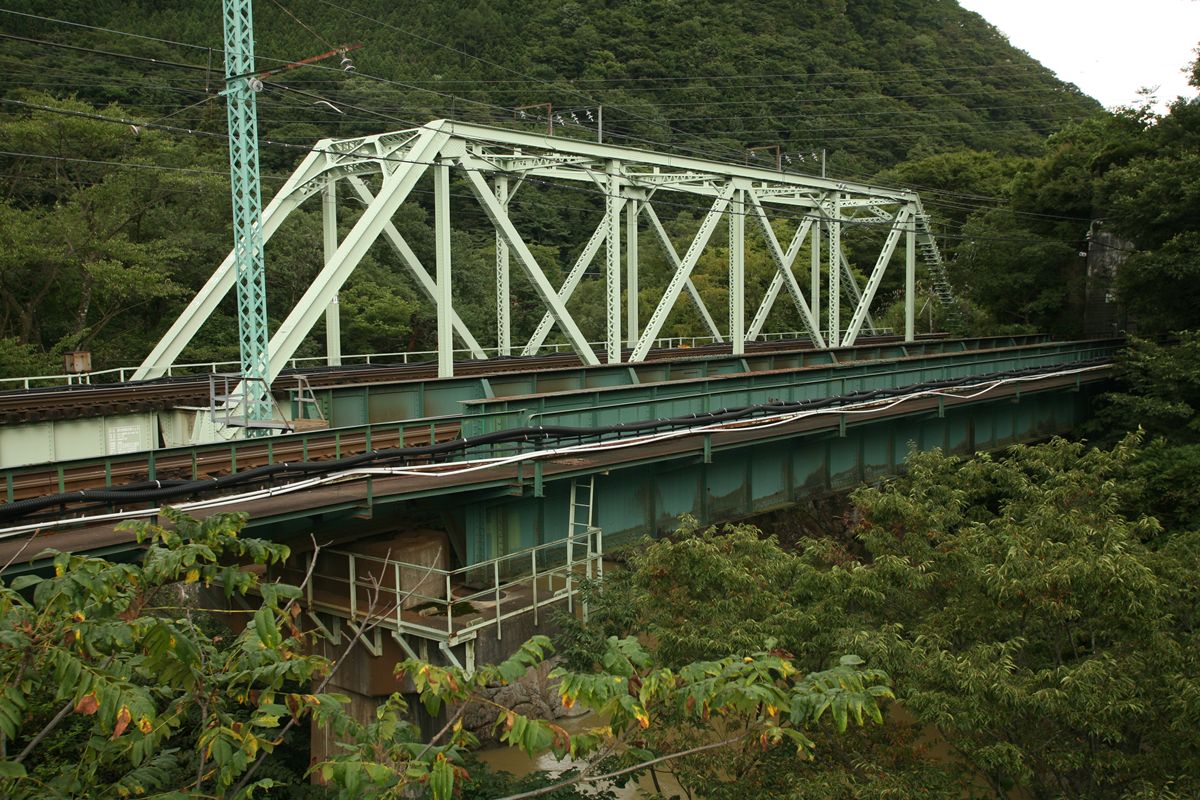

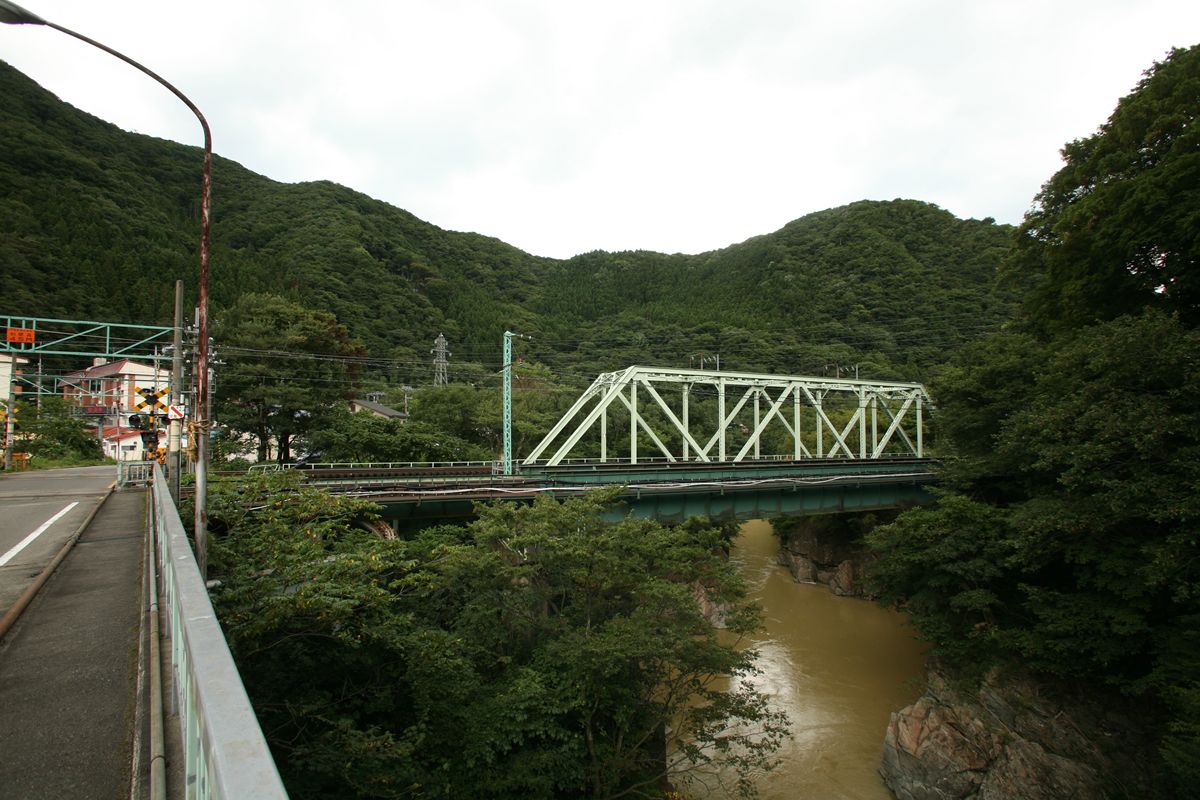

上越線 第二利根川橋梁(群馬県) 上越線 第三利根川橋梁(群馬県) 上越線 第四利根川橋梁(群馬県) 上越線 第五利根川橋梁(群馬県) 上越線 第六利根川橋梁(群馬県)の続き。 第六利根川橋梁で利根川の右岸に渡った上越線は、すぐにまた渡って左岸に移る。今度は直角に近く横切るので桁は短い。第六と同じく、上り線が当初のルートでトラス桁、下り線は増設線で鈑桁。同じような径間なのに、トラス桁ではなく鈑桁になっているのが技術の進歩の証。鈑桁は、上路に見える…? この道路の左側にも橋があるが、それは次の記事で。 上り線の鈑桁+ワーレントラスが歴史的鋼橋として収録されている。歴史的鋼橋集覧の記事はこちら。 右が下り線(新線)。山側に隧道を穿って既設線(上り線)に並行させている。これは大穴隧道。 橋脚を見ると、古いトラス桁の橋脚は幅が広く、新しい鈑桁のほうはT字型だ。 この踏切は、なかなかいい雰囲気。一連の橋梁近くで、ボケッと佇むならここがいちばんだ。 PR
上越線 第一利根川橋梁(群馬県)

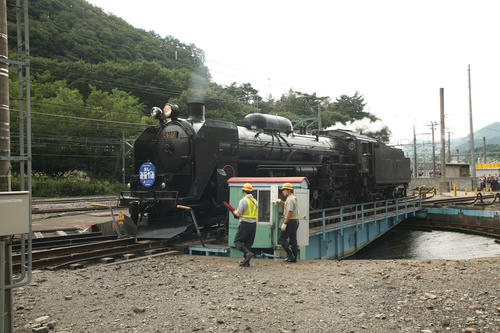

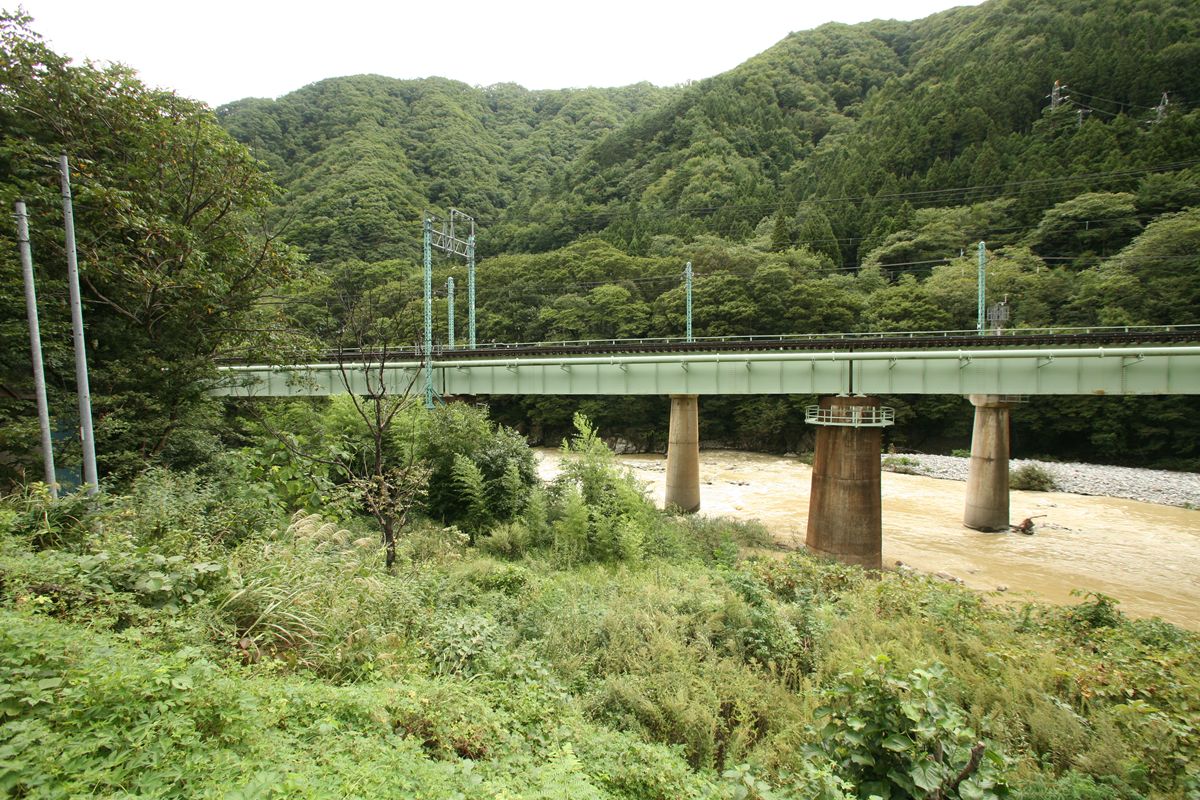

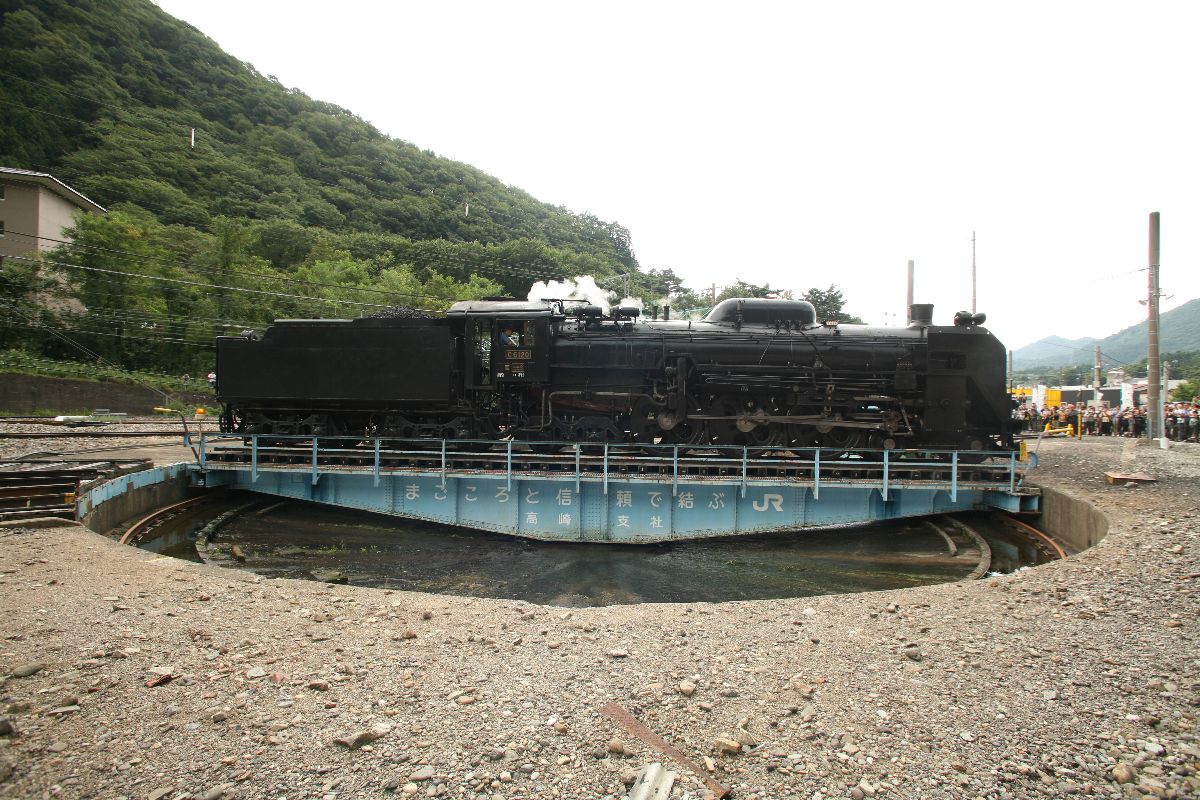

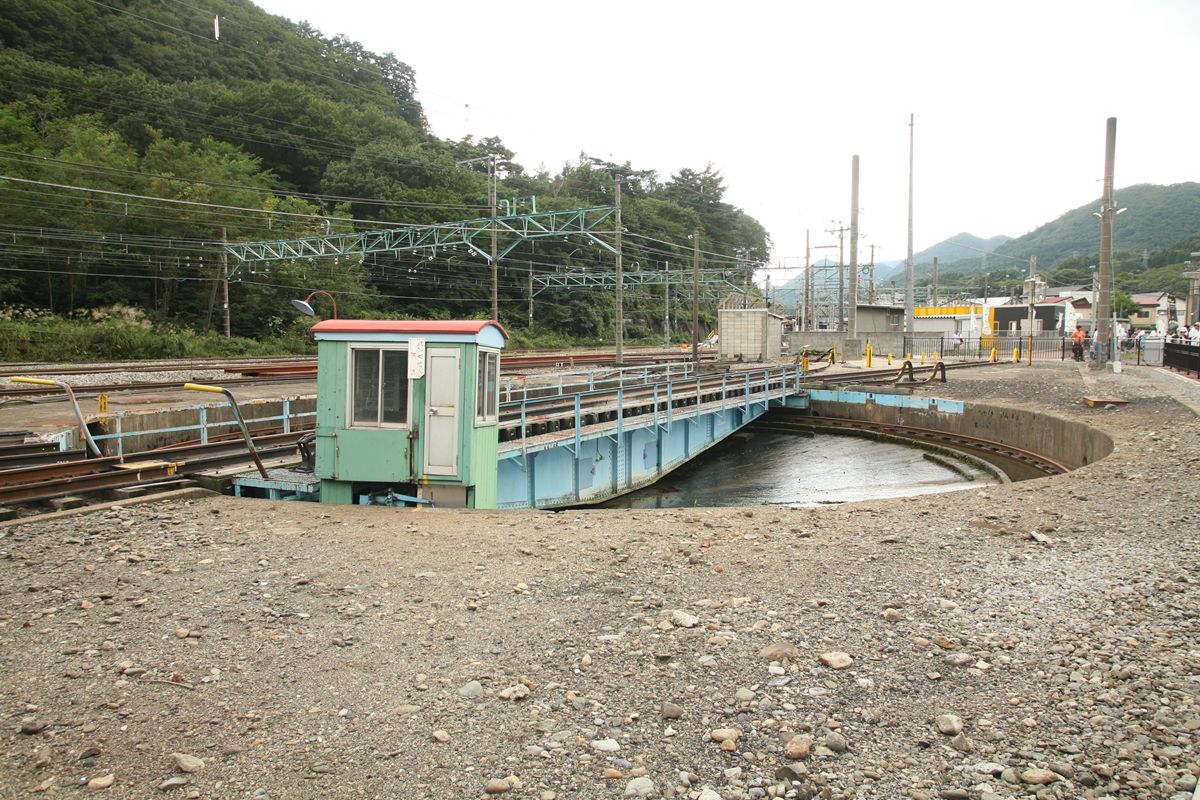

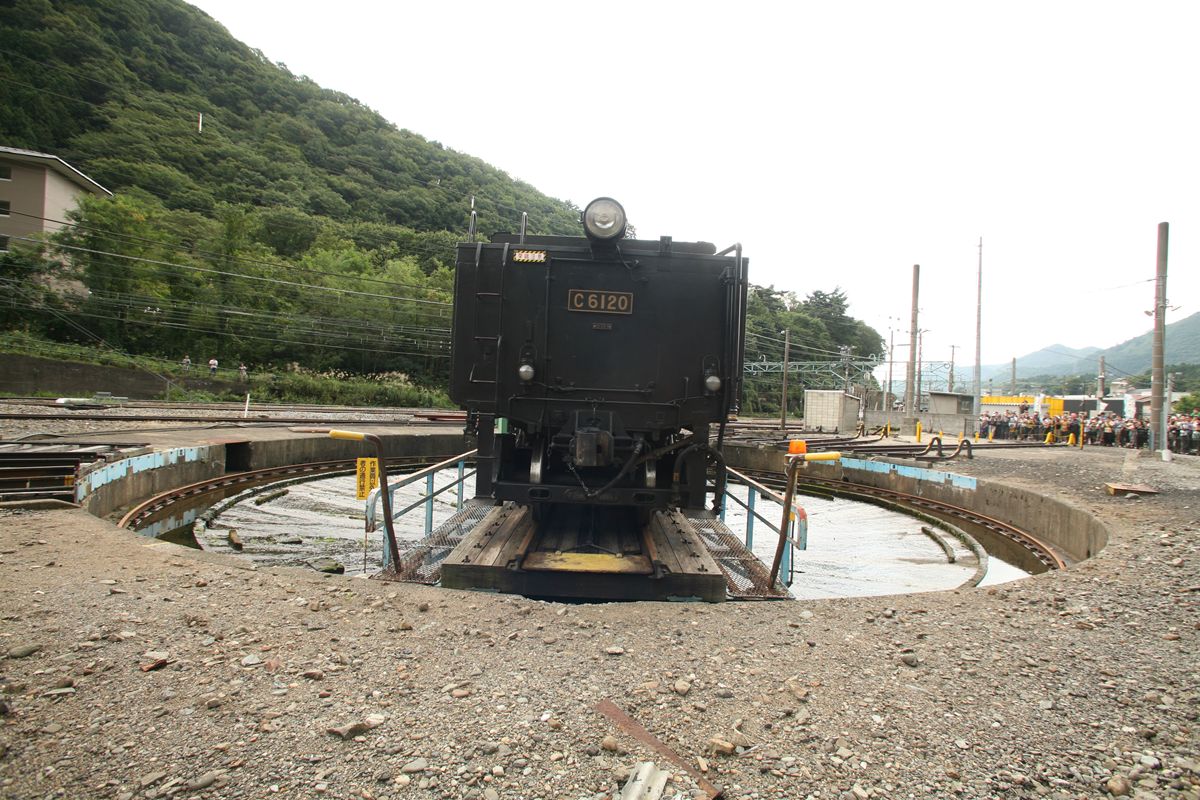

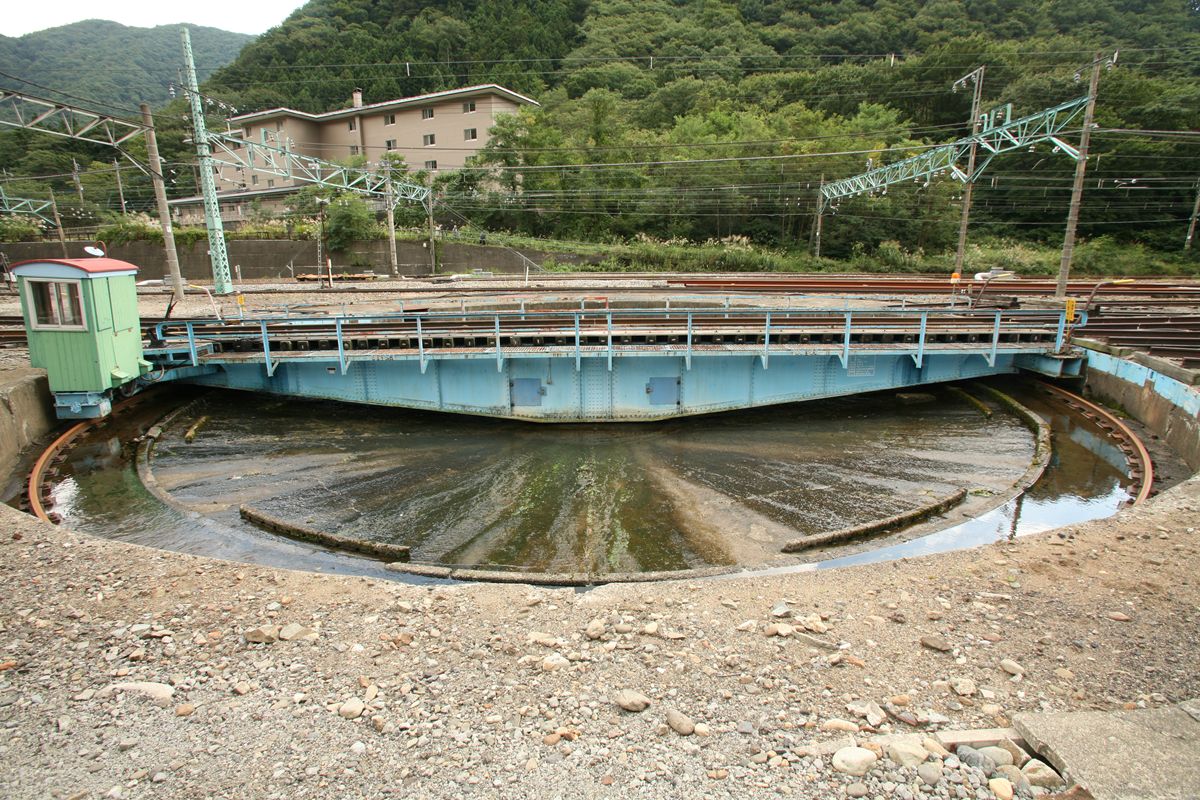

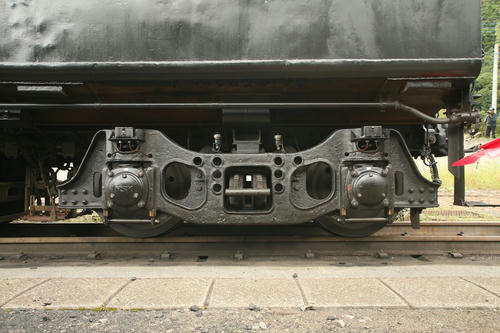

上越線 第二利根川橋梁(群馬県) 上越線 第三利根川橋梁(群馬県) 上越線 第四利根川橋梁(群馬県) 上越線 第五利根川橋梁(群馬県)の続き。 沼田の手前、第五利根川橋梁で利根川の左岸に渡った上越線は、そのまま水上まで左岸を北上する。ここまでの上越線は、上下線がほぼ並行して敷かれているが、ここからは複線化の際に、新線をまったくの別ルートでつけた部分も多くなる。 水上に着く直線、車窓左手に諏訪峡、その向こうにホテル街が見えるが、そこは単線のように見え、上り線が見えない。上り線は山側を隧道で一直線に貫いている。 水上駅の「山間ぶり」はかなりいい雰囲気で、大好きな駅であるのはこれまでも繰り返し書いてきた。ここまでは、それでも人家と離れずに来たが、とここからは急に人気がなくなる区間を行く。水上駅を過ぎると、すぐに三回連続して橋梁を渡る。水上の手前からカーブが連続して、しかも橋を三回もかけなければならない(うち利根川を渡るのが2回)のは、線形を決める上で悩ましい選択だったろう。その一つ目が、この第六利根川橋梁だ。最初に開通したのが上り線、複線化で増設されたのが下り線だ。歴史的鋼橋一覧の記事はこちら。 こうして見ると、上り線も下り線も同じ淡緑色+コンクリート製橋脚なので、一見、どちらが古いのかわからない。古い桁(手前)の橋脚は円柱だが、対して新しい桁(奥)はT字型をしている。架線柱は、更新されることもあるので一概には言えないだろうが、古い桁が門型、新しい桁が1本型だ。 とくになにか特徴があるわけでもないの第六。川幅は50~60mくらいしかないのに、斜めに横断せざるを得ないため、橋長は約200m。前述の通り、線形選択の落としどころがこれだったのだと思うと、この、どこにでもある形の橋が愛おしく見えてくる。 C61が乗るとこのとおり。この転車台がどのクラスのものかは不勉強でわからないが、20m級か。60フィート(18m)ではない気がする。 操作小屋の奇抜な色は江別のアレのようだ。 2012.9.26追記 [水上駅の転車台の走行装置] 走行装置の動画をアップ。
***
余談。
上越線 第一利根川橋梁(群馬県)

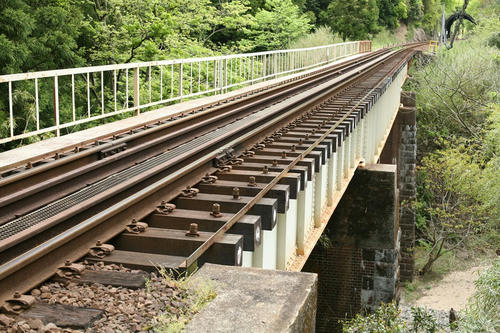

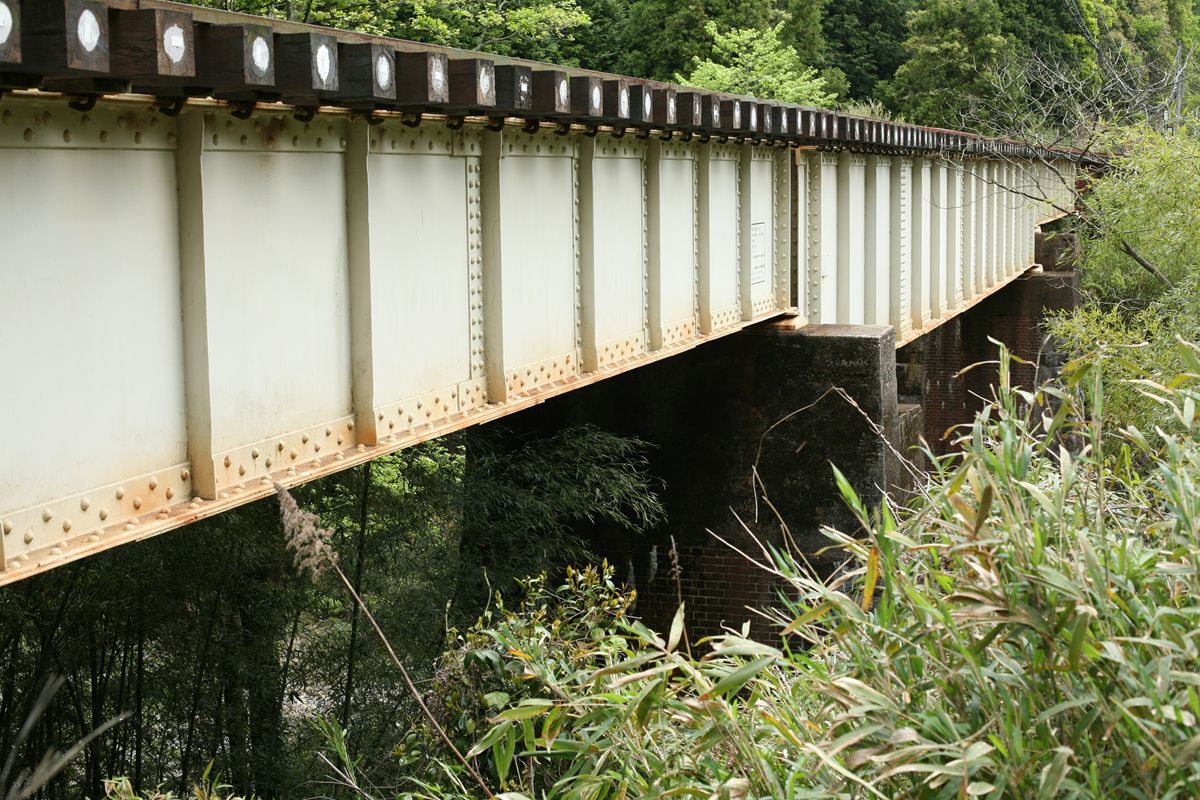

上越線 第二利根川橋梁(群馬県) 上越線 第三利根川橋梁(群馬県) 上越線 第四利根川橋梁(群馬県)の続き。 上越線の岩本付近、国道17号を山側に線路を並行させつつ北上すると、こういう形で国道をオーバークロスする橋桁が見える。 架線柱…ではなく、画面左にある架線柱のようなものはなんだろうか。いまは電線が張られていないので、使用されていないようだ。 この第五利根川橋梁は「歴史的鋼橋集覧」にもない。上下線とも水上方に銘板がついているが、何年どこ製か、確認できなかった。 (続く) 写真右が加太駅。シェルターがちらりと見えている。 橋脚は、隅石を配した煉瓦製。上部がコンクリート製なのは、後から継ぎ足したのか、それとも補強したのか。
大正十三年

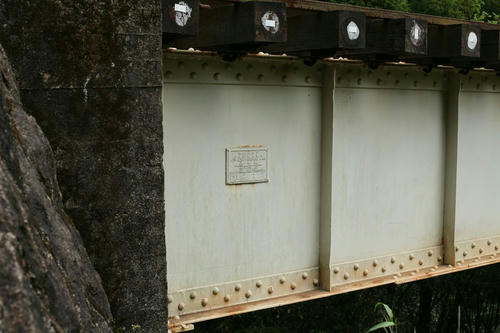

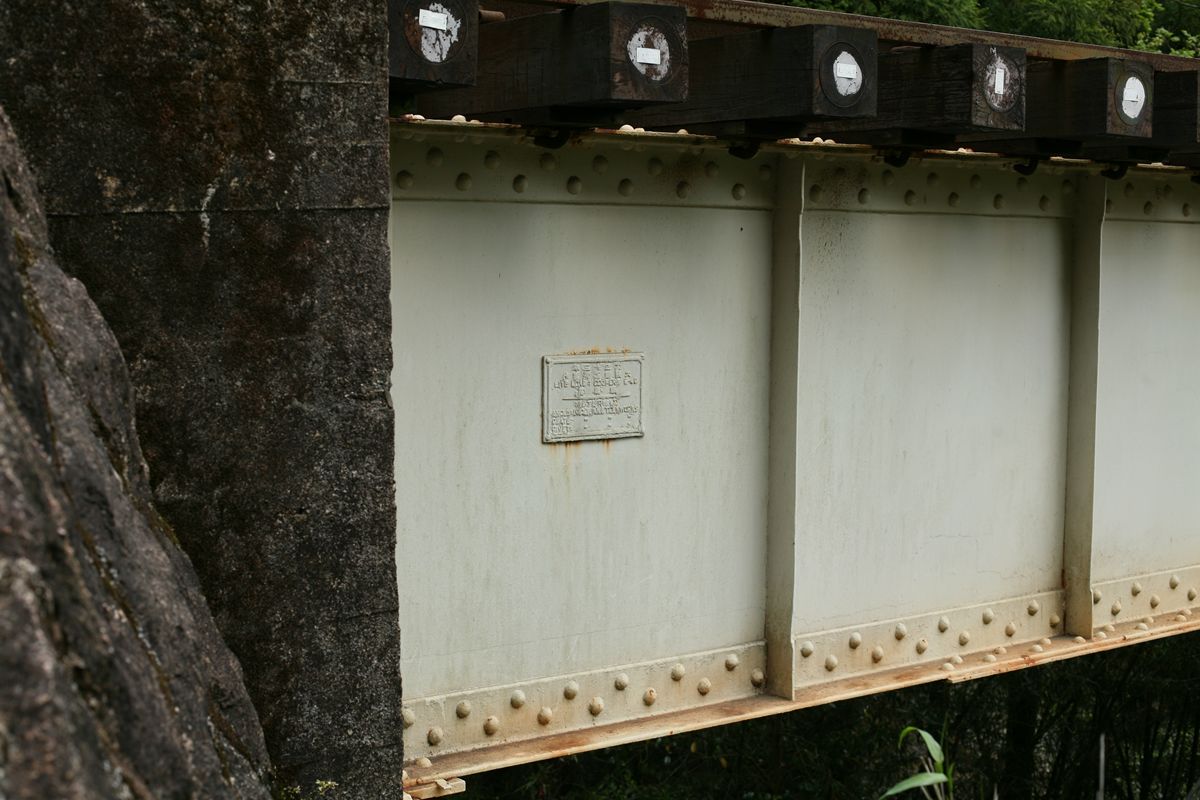

大阪鉄工所製作 LIVE LOAD:****-ER* E-** 鉄道省 (以下不明) 塗料が分厚く、判読できない。 この区間が関西鉄道として開通したのは1890年(明治23年)。桁製作の大正13年は1924年だから、開通後、まだ34年しか経っていない。鉄製橋梁、時代的に鋳鉄かもしれないが、それが34年しか使われなかったというのは腑に落ちない。以前の桁はどんなだったのか。 スパン割からして似たような桁が架かっていたのだろう。鉄製か、あるいは木…いやそれはないか。関西本線は官設鉄道に準じた鉄製桁を多数設置していたはずだし。 |
