英国系100フィートポニーワーレントラスの横桁考（たぶん9） 見沼代用水橋梁

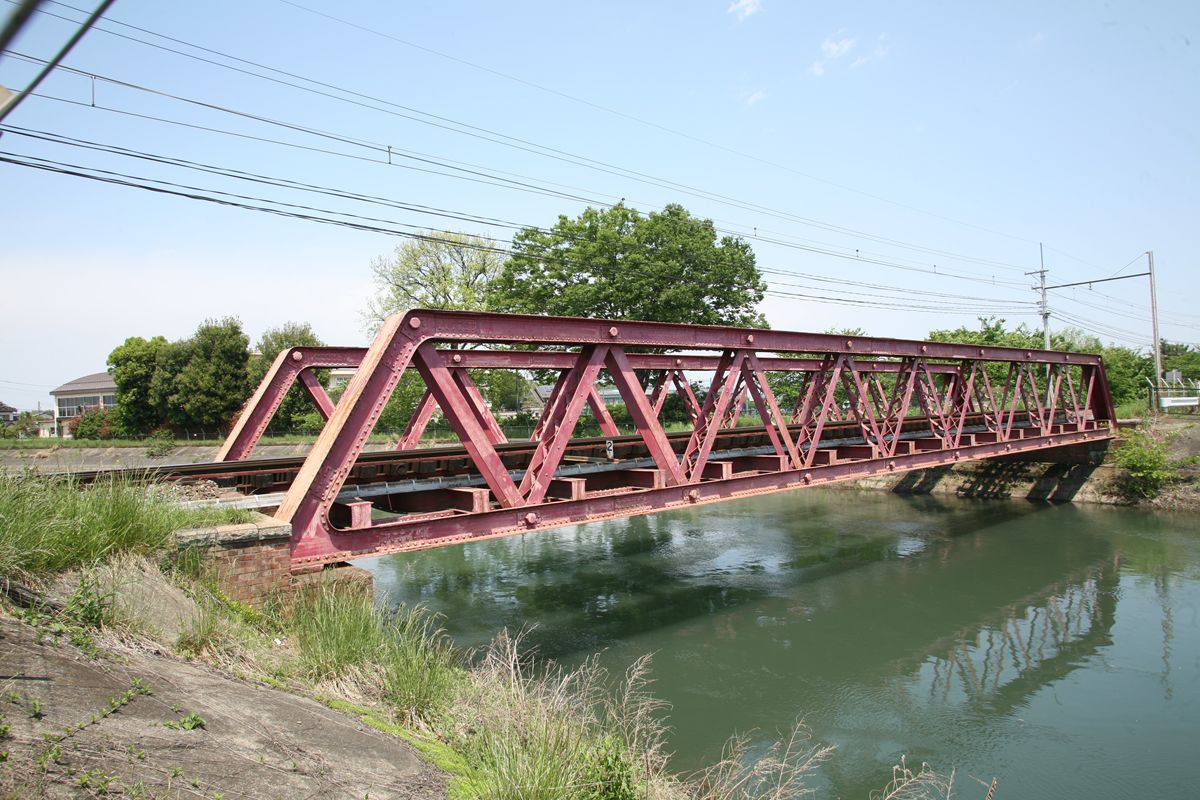

ひさびさに「英国系100フィートポニーワーレントラスの横桁考」を書く。秩父鉄道の見沼代用水橋梁だ。現地は引いて撮れる場所に恵まれず、いささか苦しい写真ばかりになってしまった。

見沼代用水についてはwikipediaをご参照いただきたい。

歴史的鋼橋集覧によれば、この桁はパテントシャフト＆アクスルトゥリー製らしい。「縦桁に陽刻がある」とあったが、それを見たのは帰宅後だ。もちろん、写真を撮っていないどこか実見もしていない。情けない。先にその縦桁を見る。

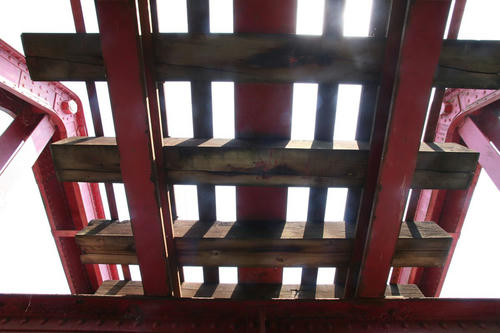

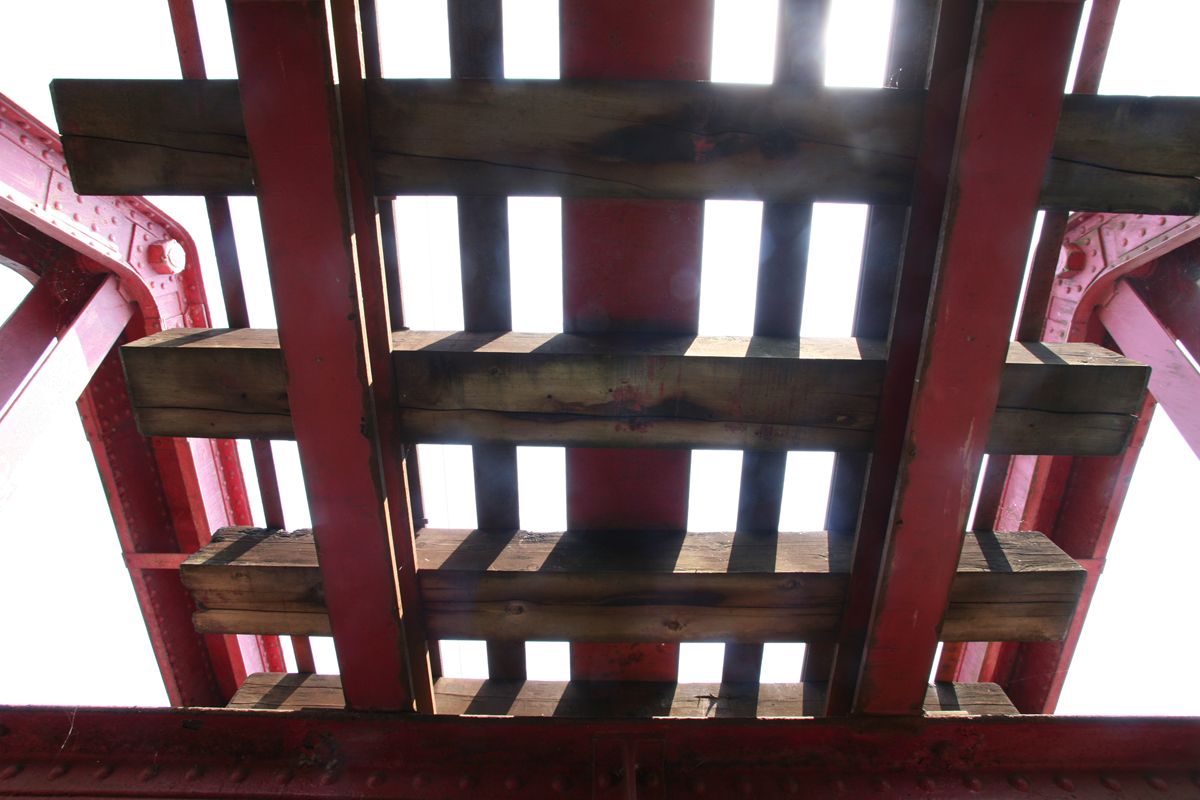

英国系100フィートポニーワーレントラスは、左右のポニートラス間に横桁を1パネルにつき2本載せ、その上に縦桁を置き、その上に縦枕木を置いた上でレールを敷いた、というのはさんざん書いてきた。だから、縦桁とレールが同一面になる。上の写真で縦桁の間にあるのはレールではなく護輪軌条、中央は歩行用の桟である。

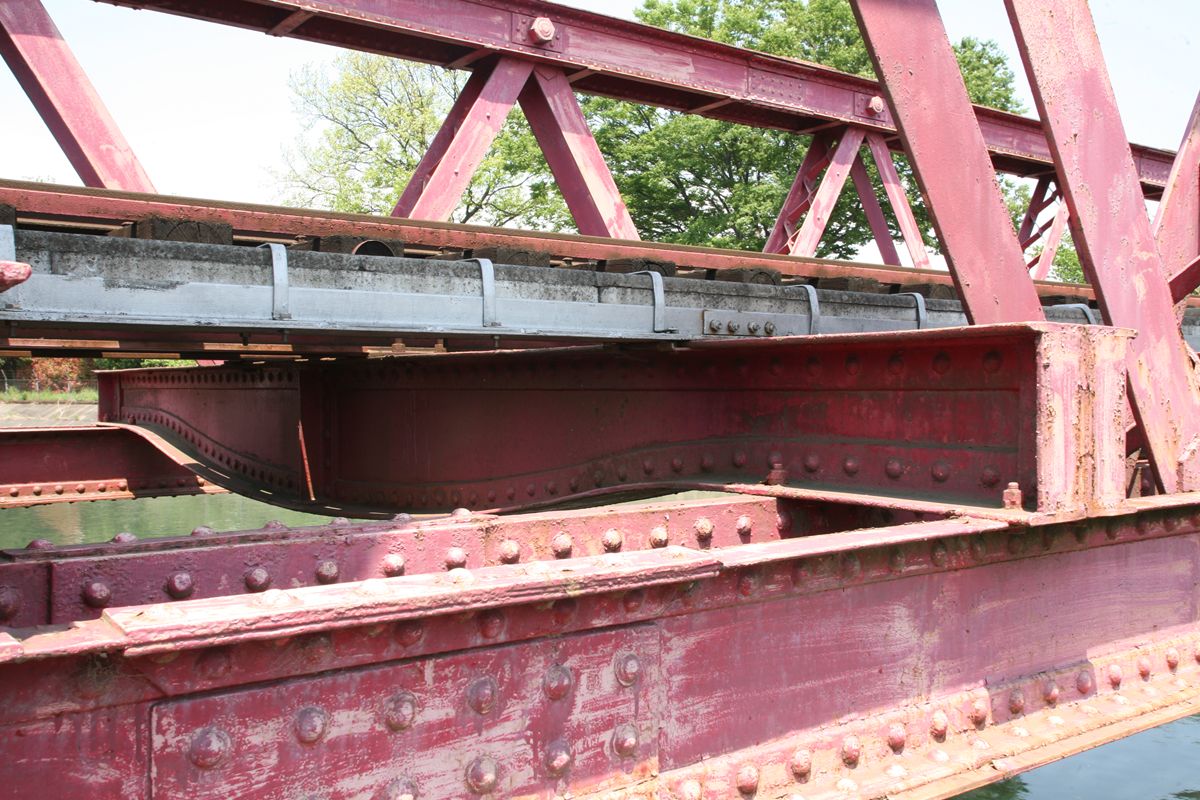

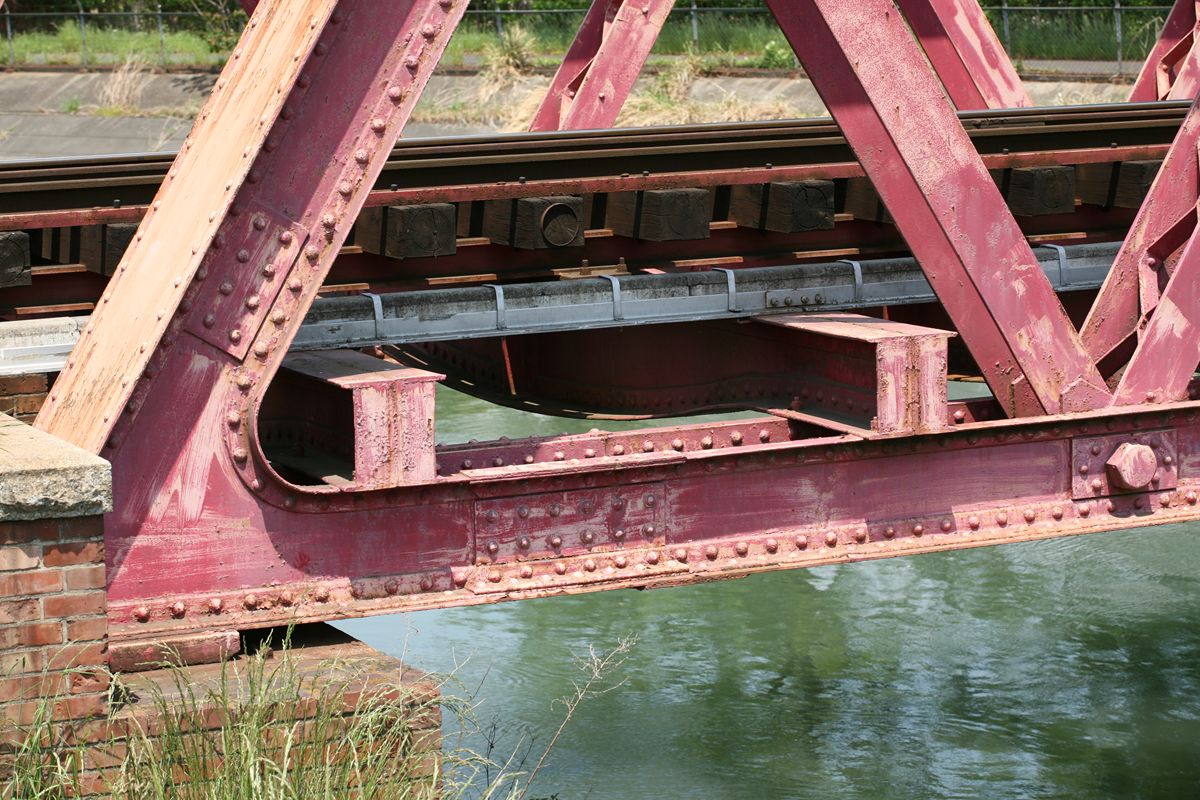

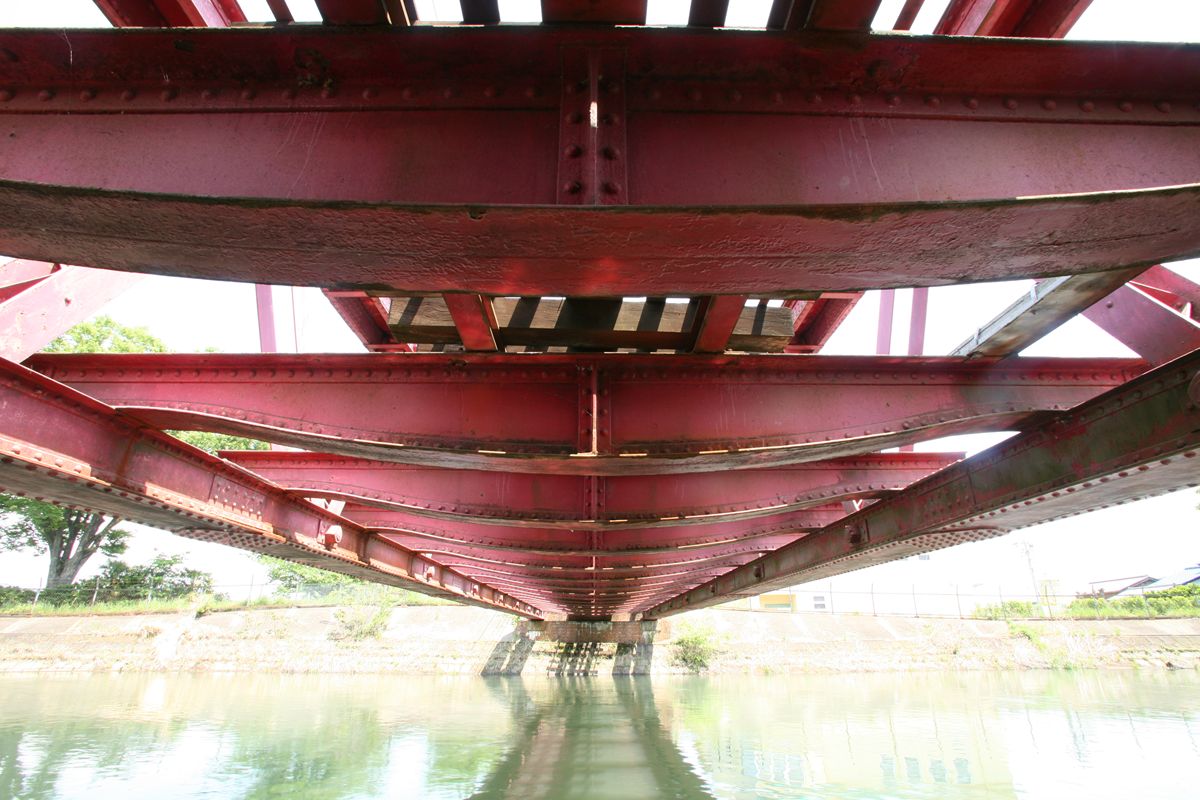

横桁は、このとおり1パネル間に2本。

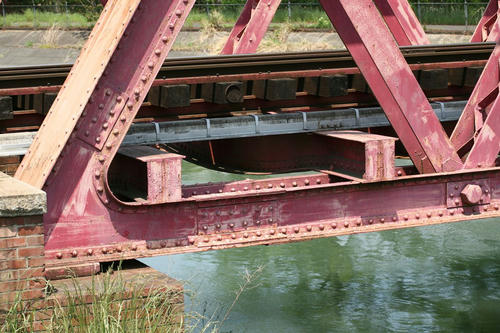

横桁は曲線型である。

いままで見てきた中で、同じパテントシャフト＆アクスルトゥリー製の同型トラス橋では、横桁が「落とし込み型」だったが、この桁では曲線型となっており、横桁の形状は異なる。

（参照）
英国系100フィートポニーワーレントラスの横桁考（8）関西本線木津川橋梁

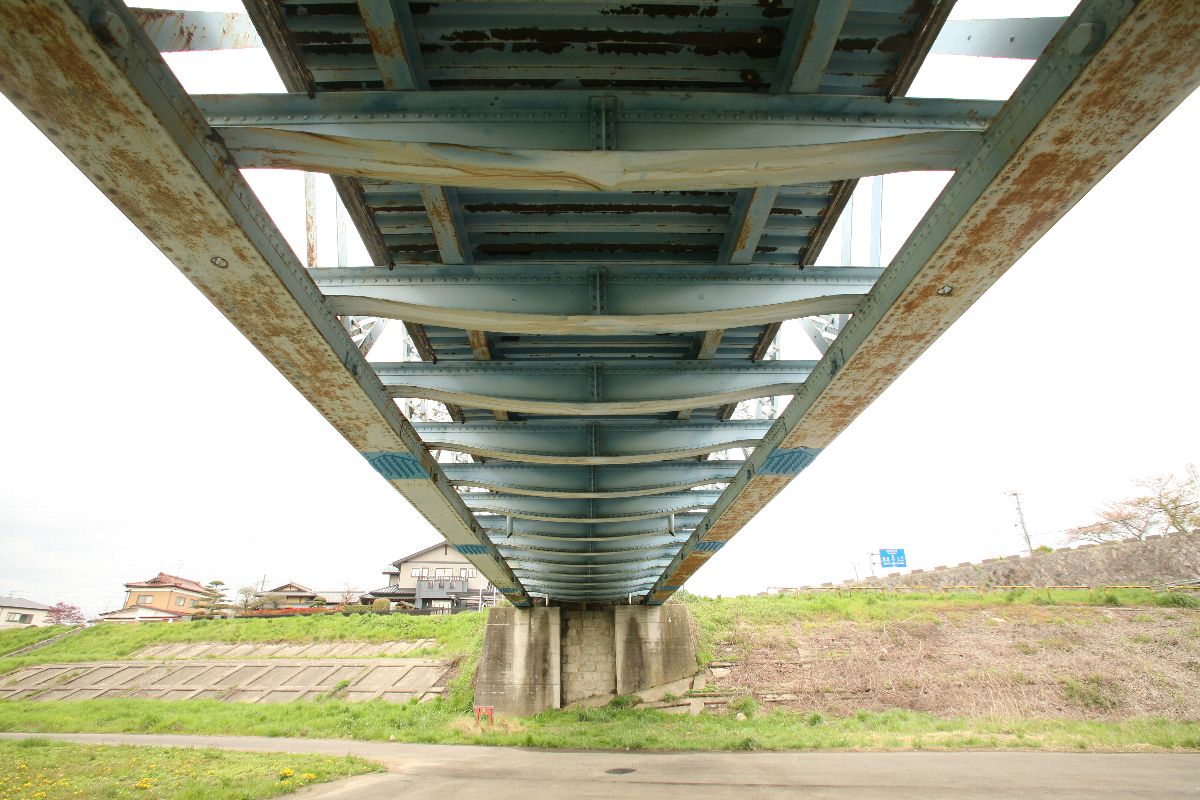

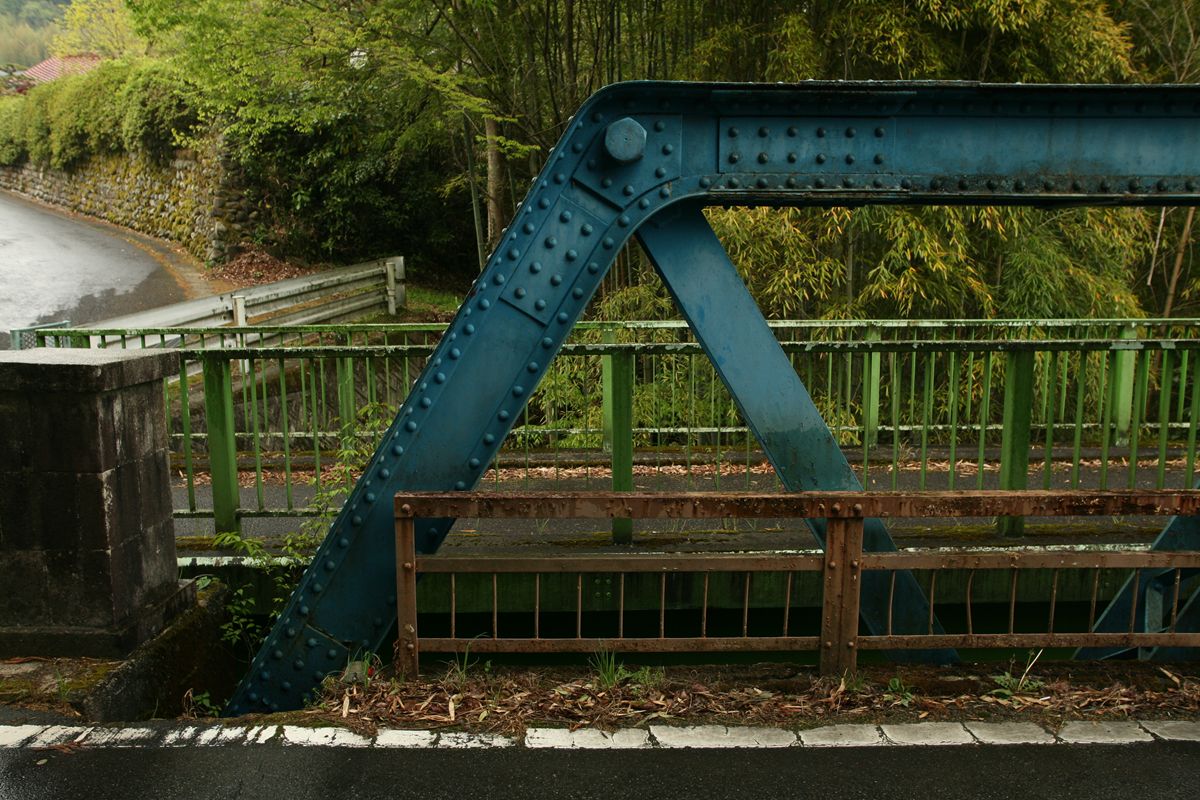

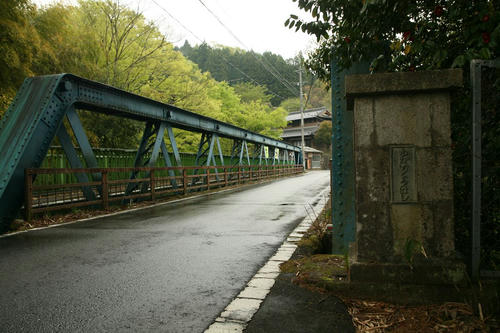

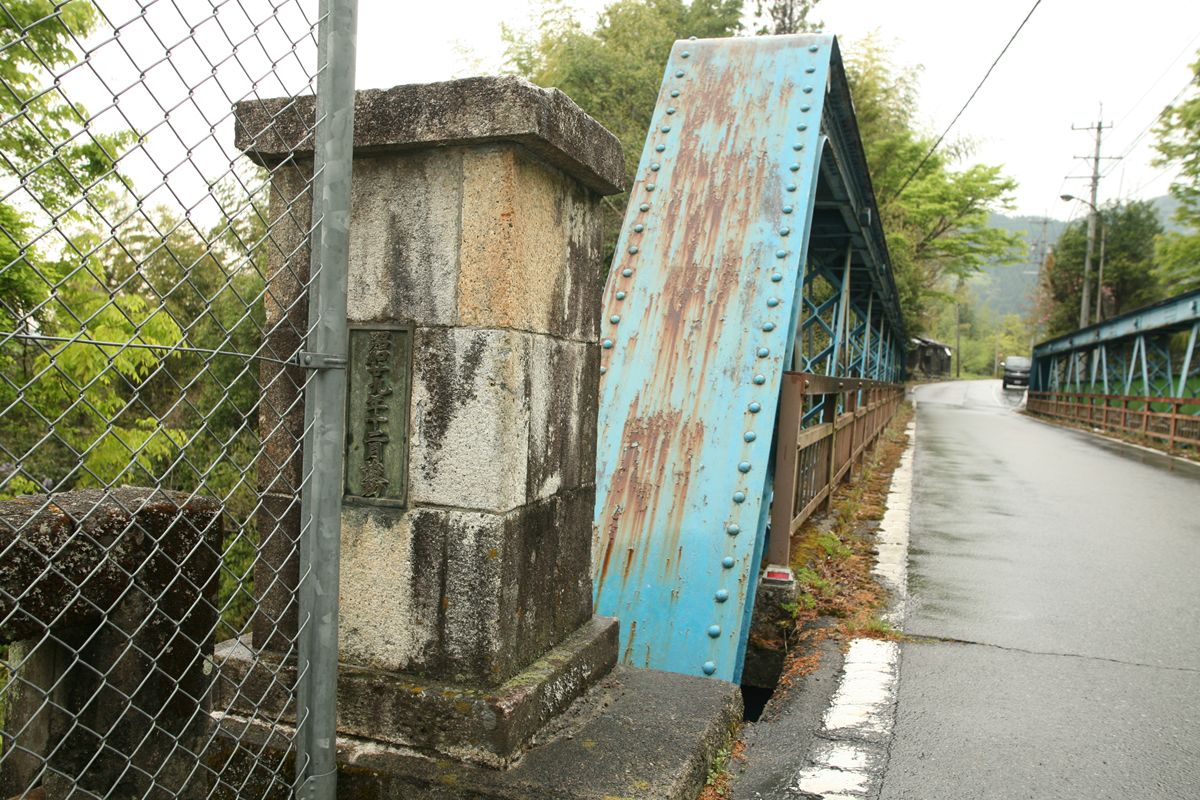

一方、製造メーカー不明の伊達橋（福島県、まだ記事化していない）の横桁が、これと同タイプである。
ひとつの定規（基本設計）でいくつものメーカーが製造した英国系100フィートポニーワーレントラスは、簡単に「横桁が同じ形だから、メーカーも同じだろう」ということができないのは過去に見てきた。だから、伊達橋がパテントシャフト＆アクスルトゥリー製だという断定はしない。なお、伊達橋については『日本の廃道』47号にTUKAさんの詳しい記事が掲載されている（だから私はまだ記事を書いていない。書く必要がない）。

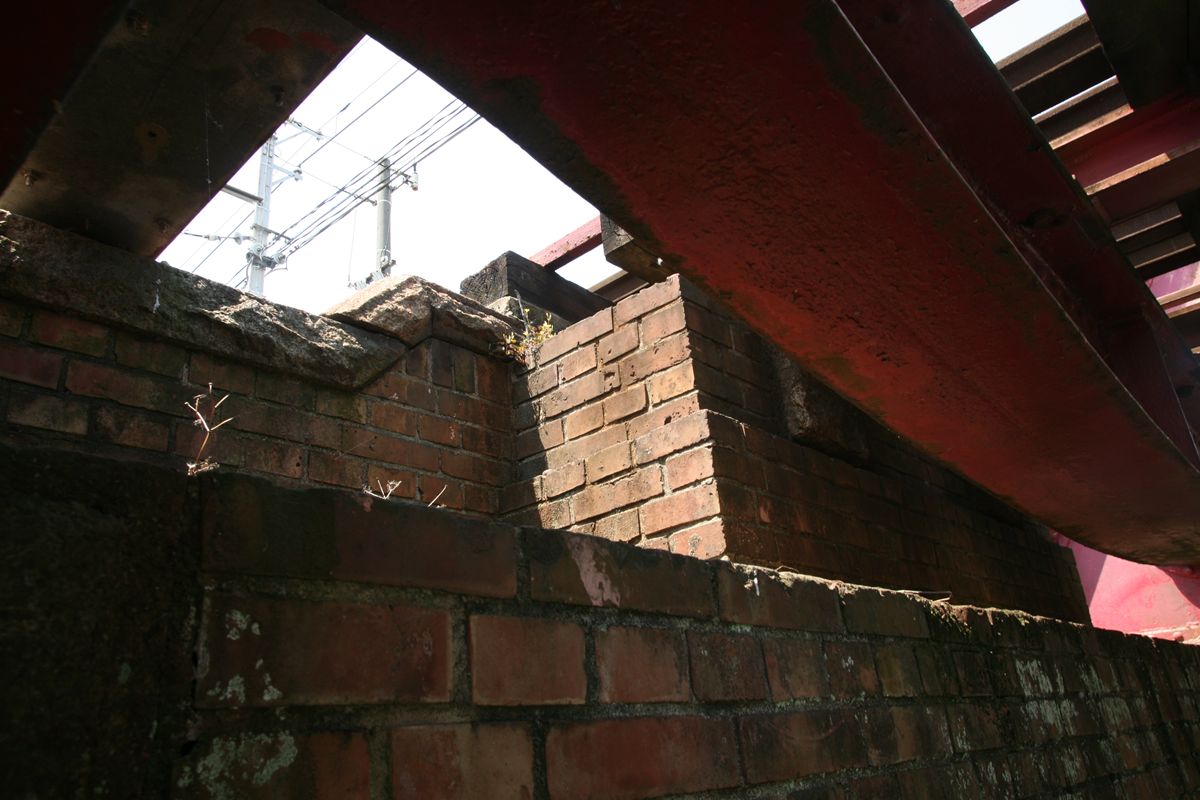

橋台。煉瓦製。縦桁が載る部分は床石となっている。

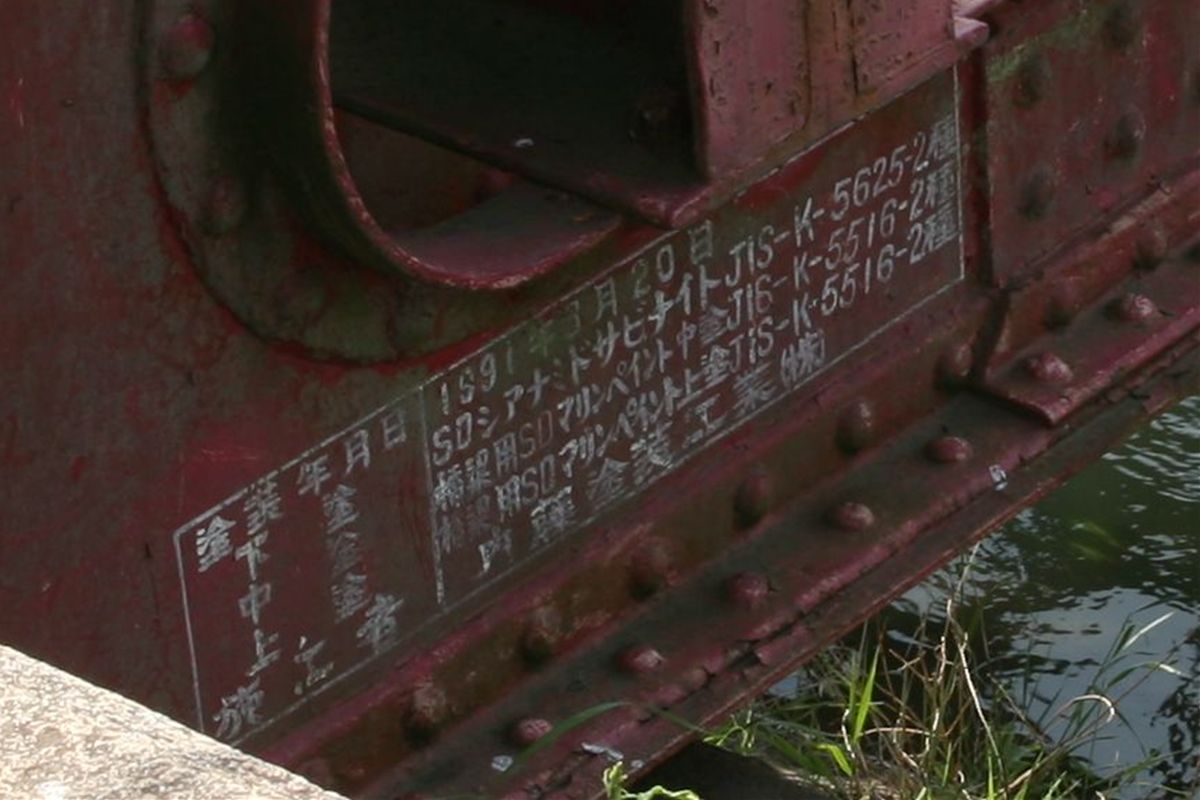

塗装標記。

塗装年月日　1991年3月20日
下塗　SDシアナミドサビナイトJIS-K-5625-2種
中塗　橋梁用SDマリンペイント中塗JIS-K-5625-2種
上塗　橋梁用SDマリンペイント上塗JIS-K-5625-2種
施工者　内藤塗装工業（株）

塗装後20年。ややくたびれている。

それぞれのトラス橋で異なる英国系100フィートポニーワーレントラスの横桁の形状がバラバラである…という謎は、相変わらず謎のままだ。

---

（追記）
前面展望を動画で撮ってきた。東行田→武州荒木。e-p1で手持ち。

バー銀座パノラマ渋谷

バー銀座パノラマ渋谷に@yascornさん、@yasutkdさん、@souitohさんと行ってきた。とても行ってみたかったお店で、偶然、オーナーさんと知り合ってから、なおさら早く行かねばと思っていた。かといって、ひとりで行くわけにはいかない。私は下戸も下戸、カクテル1杯など飲み干せない。だから、どなたかといっしょに行くしかない。運良く（？）ヤスコーンさんが先日行ったというので、連れて行っていただいた。

シャーシャー音を立てて、つばさ／なは／EF5861＋サロンエクスプレス東京／DD51＋白樺が走っている。白樺はかなりのスロー、スケールスピードで70km／hくらいか。かなりレールのメンテには気を遣っているそうだ。そう、ただレールを組んだだけでは、こんなにスムーズに走らない。

建物があると違うよねえ…。そして、川や海があると、もっと違うよねえ…。

パイクなら作ったことがあるけれど、こういうおおがかりなものはない。やり出すと、果たして道はこうつけていいのか、歩道は、壁は、築堤ならその端部の処理は、とかそんなことばかり気になってしまい、結局、セクションすら作りかけてはやめ、の繰り返し。

また、スペースが問題。お金が第二。時間が第三。さらに、私自身は、車輌の工作ばかりしていたので、問題はそこにもある。

この工場はどこのなんだろう？　鉄道模型の情報から離れてしばらくたつので、いろいろわからない。車輌のリリースだけはなんとなく知っているけれど。

こういうあたりにリアリティがあるよね。自分ではこうは作れない、というよりも、実際の風景を写真に撮ってきて際限しないと気が済まなくなる。腕もお金も時間もないのに。こんな、線路の向こう、「三角の空き地に樹木」というのもなかなかのセンスだと思う。

たぶん、鉄道模型には4年以上、まともに向き合っていない。改めて考えると、もうそんなにたってしまったか。

線路を敷きっぱなしにし、車輌工作用の机があった部屋は、いま寝室になっている。レール類は5つの箱に、車輌はすべてケースから出して100均のケースに裸で整然と入れられ、部屋の片隅に積まれている。次、これを出すことができるのはいつだろうか。子供が独り立ちしたあと、自分の時間を持ったときだろうか。そんな時が来るのだろうか、あるいはすぐ来るのだろうか。


またお邪魔しよう。

（写真は、ノンアルコールで、「さっぱり／炭酸なし」で作っていただいた特別の（？）ドリンク）

のぞみ橋 （岐阜県丸山ダムそば）

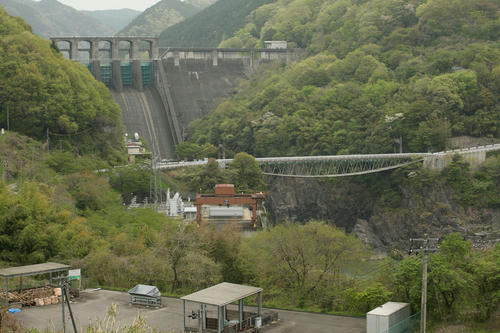

岐阜県丸山ダム付近はいろいろある。丸山ダムそのものもダム関係の方々には有名なようだが、これに目が釘付けになる。

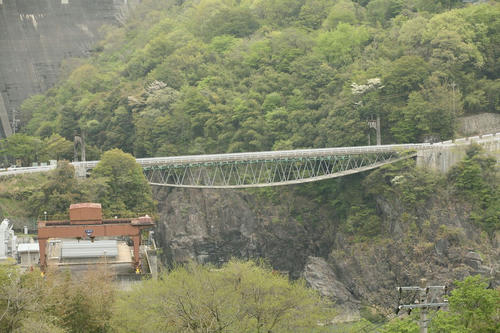

まさかまさかの上路ボウストリングトラス！とか思ってしまうよね。思わないか。

ちょっと拡大。構造は吊り床版橋。吊橋の主塔をなくして路面の高さからケーブルを張り、当然それは弛むのだけれど、その上に吊床版を載せ、その上に、道路面が水平になるように上床版をかけるというもの。

この「のぞみ橋」は土木学会田中賞を受けている。その理由は、この構造にしてスパンが長いということによる。

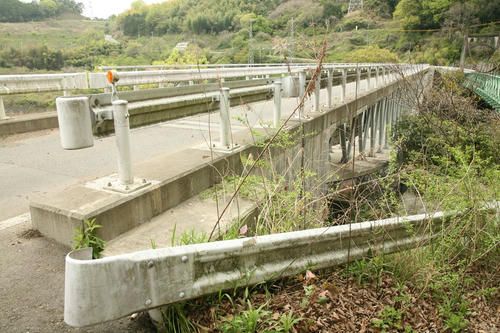

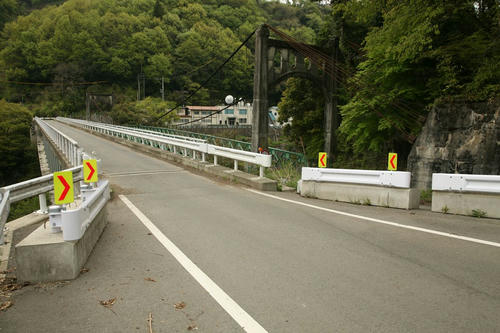

たもとに立つと、こう。向かって右の吊橋は小和沢橋。現在は通行止め。

こののぞみ橋は、新丸山ダム建設のために架けられた。見ての通り、小和沢橋の通行制限が、総重量6t、幅員2mだったことによる。小和沢橋については機を改めて。

小和沢橋の側から。ちょっと「手入れがなされていない感」が漂う…。

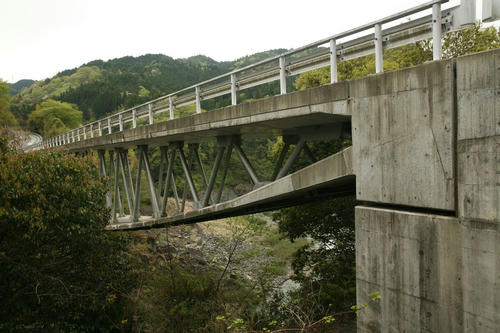

対岸へ。画像右、フ型の付け根のコンクリートブロックがこの橋のキモだ。従来の吊床版橋は、吊床版を橋台（写真右端）に剛結していたのだが、こののぞみ橋では、吊床版と上床版をブロックに固定し、そのブロックに支承をかませて橋台に置いている。

端部を拡大。
銘板もある。「のぞみ橋」。ちょっといまいちな名前だ。新丸山ダム建設後は他の場所に転用する前提らしいが…。

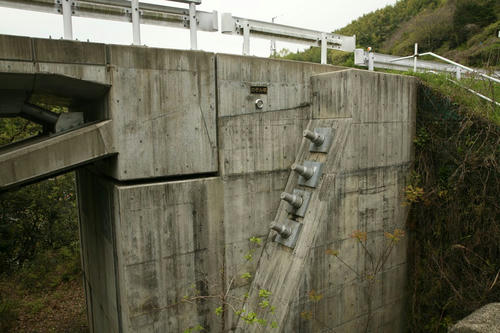

橋台の側面にある、マジックインキの蓋みたいな出っ張りは、橋台を地面に固定しているケーブルの端部。

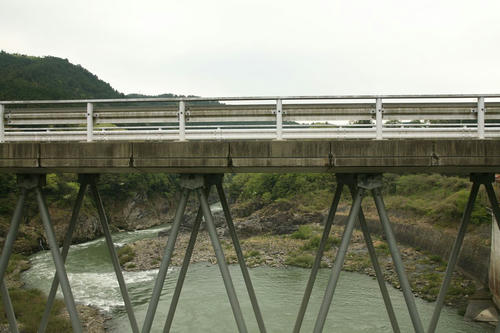

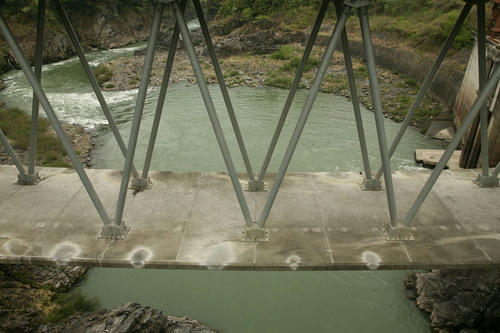

吊床版と上床版を結ぶ部材は鋼製でトラス構造。吊床版は、人間の重さならそのまま歩いて行けそうだ。

センター部分。とくにPCでできた吊床版を見ると、コンクリートが大空に浮いているような気分になる。



なお、肝心な、吊床版の「裏」の写真を撮っていない。というのも、小和沢橋もあわせて撮影していたら、けっこうな雨になってしまい、道でもないところを降りていく気にならなかったのである。言い訳がましいが、また行こうと思っている。


この「のぞみ橋」に関する土木学会の資料はこちら。

無表情な戦後型のポニープラットトラス

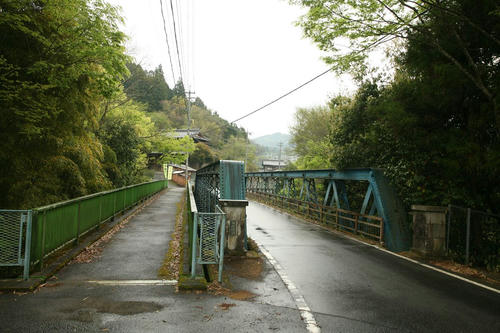

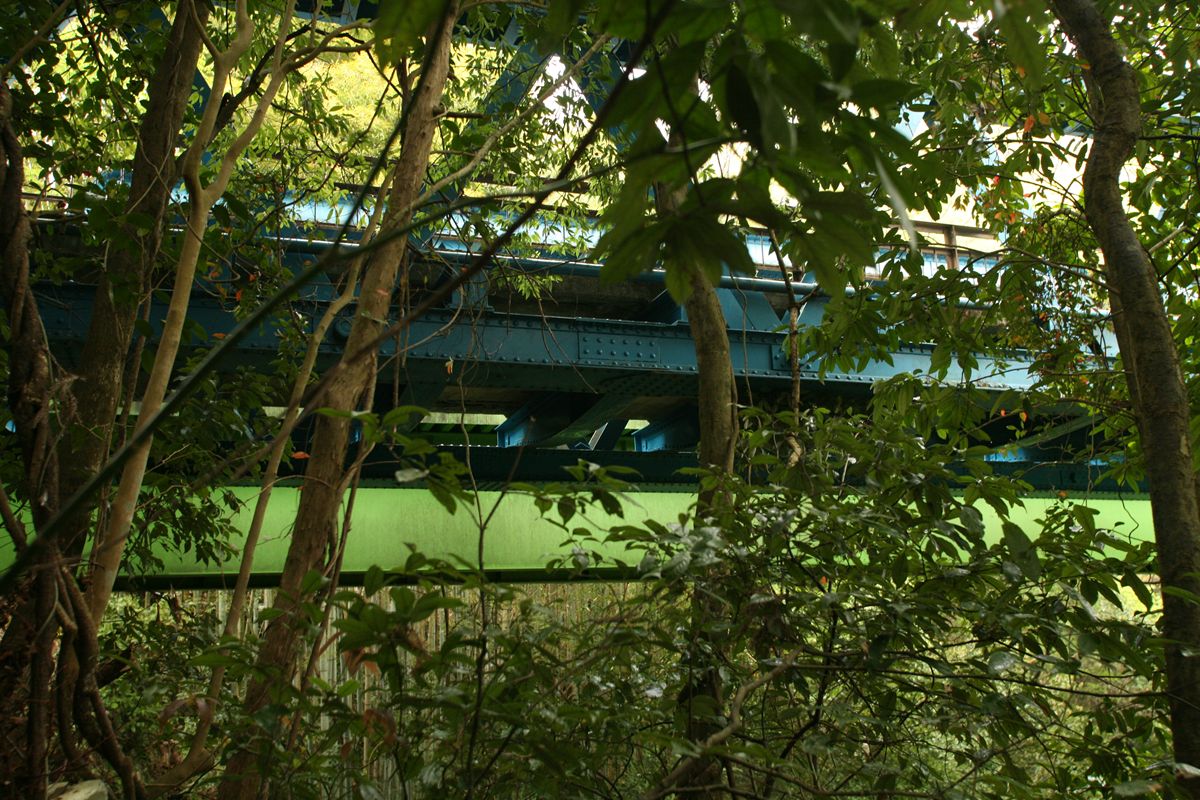

JR越美北線の橋梁などを撮影したあと、R158を九頭竜湖方面に向かっていたら、ふと眼下（左下）におかしな形が見えた。ポニー…プラットトラス？　しかもでかい？

かなりの土砂降りで、日も落ちていた。そのため、どうしても「しっかり」とは撮れなかった。

この橋の名称は不明。名称を記した銘板はなかったと思う。あまりの土砂降りっぷりに、めんどくさくなった、というのが正直なところだ。橋の神サイト・『橋の散歩道』でも名称が書いていないくらいなのでご容赦願いたい。

この橋が渡っているのは九頭竜川。この細い県道が跨ぐ姿を見ていると、勝山以西でのあの川幅の広い場所から10km程度しか離れていないとは思えない。

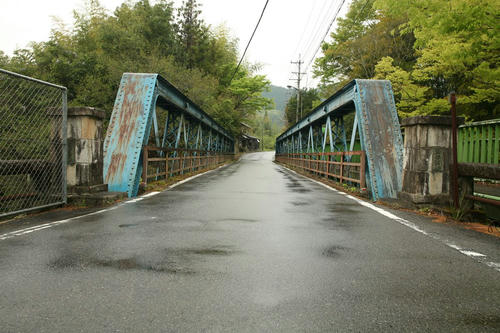

でかいのだ、この橋。ポニープラットなのに。おそらくトラスの高さは路面から3ｍはある。

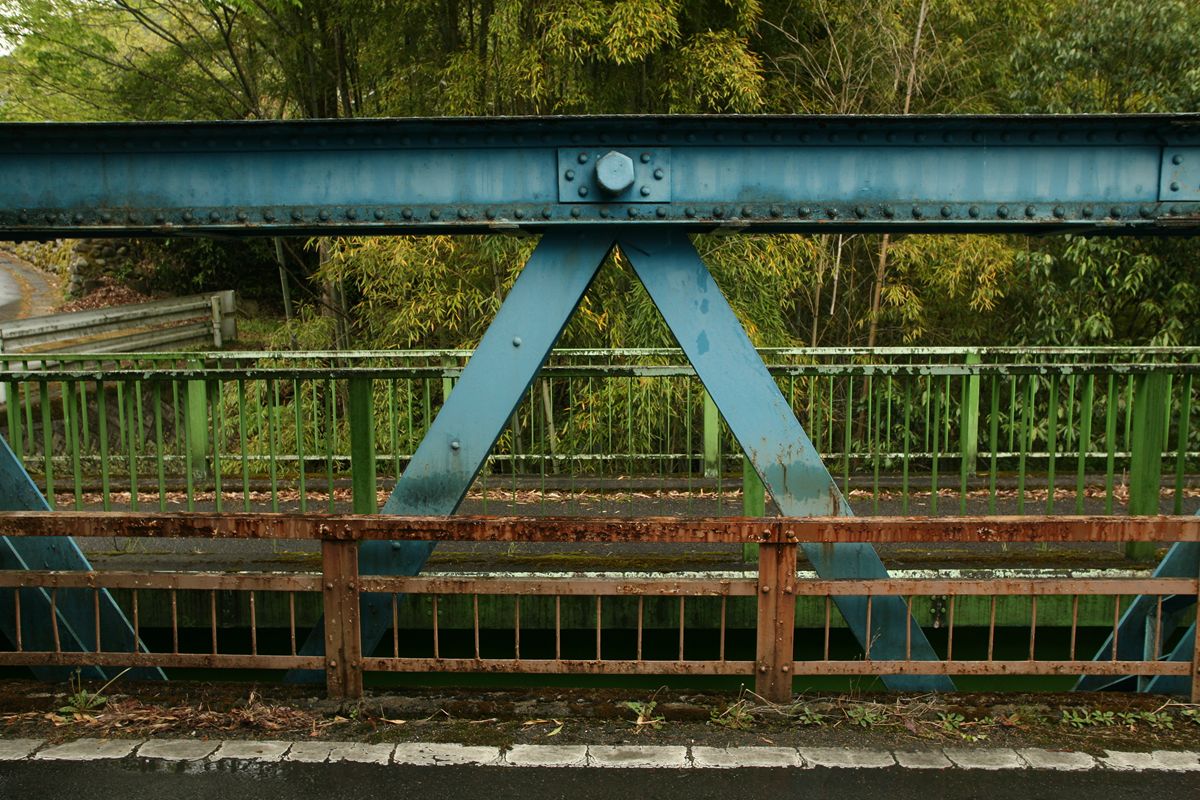

これは私が立っている目線の高さなので、これで道路上170cm程度。街灯が、上弦とほぼ同じ高さだということからも、トラスの高さがわかろう。

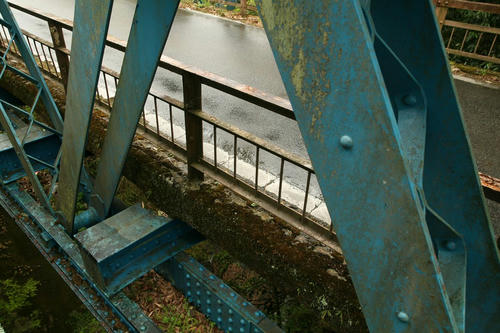

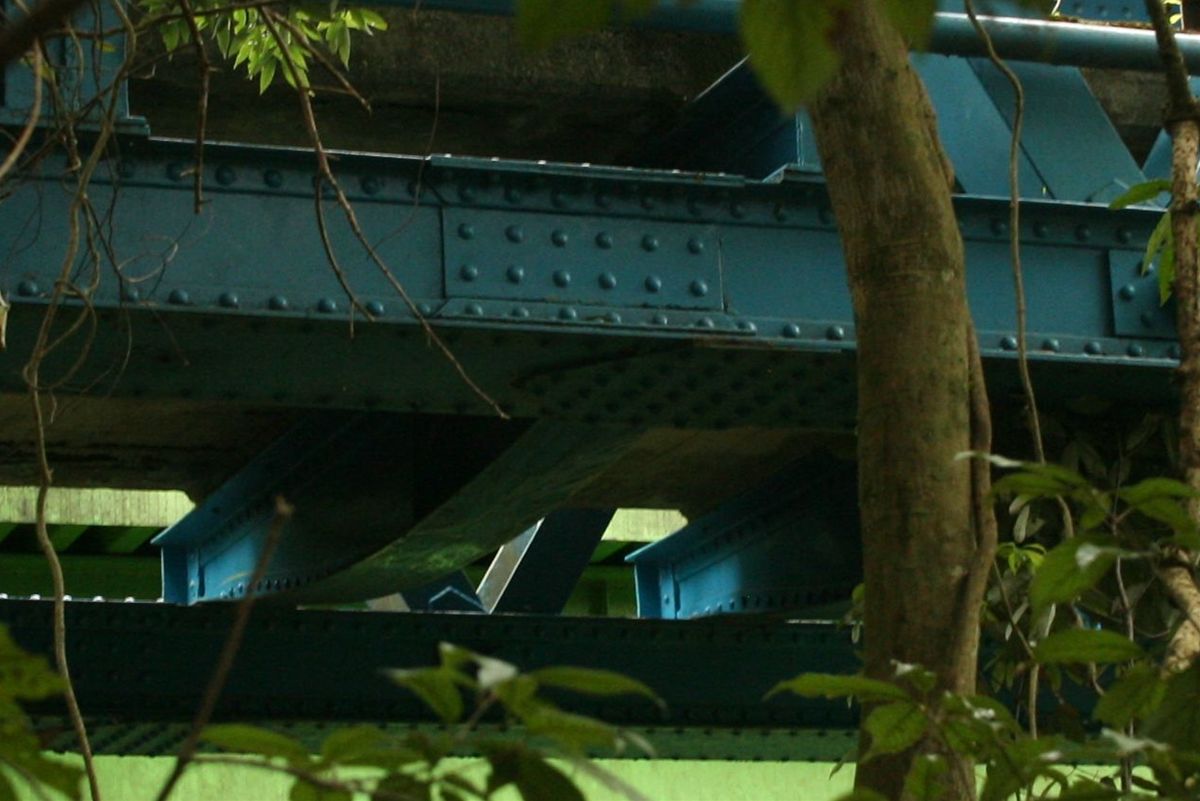

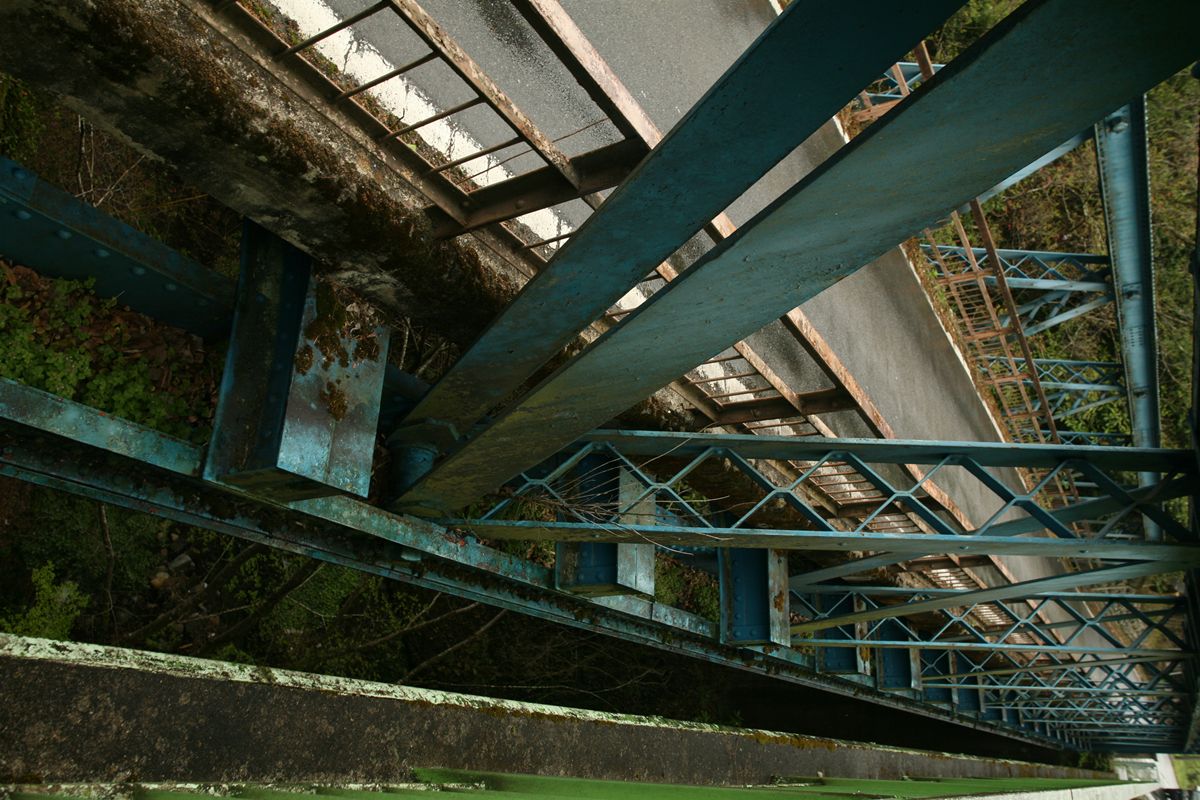

プラットトラスなどというものはおよそ関東大震災前後には「ガセット結合には適さない形状」という判断もあり、新しいものは作られなくなっていったはずである。そのため、このような、部材がのっぺりしたプラットトラスは気味が悪い。上弦は箱形に組んであり、側面はガセットの部分だけ飛び出している。

こののっぺりさ下限は、圧縮材（垂直材）も引張材（斜材）もほぼ同じ太さに見えることに起因すると思う。しかも、通常、圧縮材は端からセンターに行くほど太く、あるいは補強が多くなっていくのに、みな同じように見える。なんというか、目に見える「ここに力が加わっているんだ」という感じがしないのだ。そんなもの、機能には関係してないからそうしてないんだろうけれど。

上弦のセンター。

上弦の他の部分。

銘板。

1961年3月
福井県建造
建示（1955）二等橋
製作　石原工業株式会社
材質　SS41

製作後50年。そう考えると古い橋だ。私の年齢的な感覚からすれば全然、なのだけれど。

---

現地でお会いした
@kouhakuran さんに、大野市内にも似た橋があるということで、写真を見せていただいた。それは阪谷橋というのだが、これも見ておくべきだった。また福井に行かねば。

ゴアテックスの劣化 防水透湿素材の末路

2週間前、氷見で久しぶりにソロテントを張った。モノはICI石井スポーツのゴアライト。購入したのは1992年か1993年頃だ。以来、1995年までは登山に、それ以降はバイクツーリングに使っていた。北アルプスや南アルプスの縦走はもとより、土曜にバイクで登山口まで行って夕方までに山頂に上がり、山頂でテント張って翌朝下山、ということもよくやっていた。元気だったなあ。ここ7～8年はほとんど使う機会もなく、物置にしまってあった。

そのようなわけで、こうなった。
いや、こうなっているのは数年前に使ったときに気づいていた。ゴアテックスは、劣化するとこのようになる。気泡が入りまくったシールとでも言おうか。決して元に戻ることはない。防水性はかなり落ちているだろうと思っていたが、この状態で使ったのは晴れた夜ばかりだったので、実際にどうかはわからなかったのだが、先日の氷見での土砂降りで、防水機能は完全に終わっていることを知った。なにしろ、浸水したのだ。

拡大するとこんな感じ。かなりゴワゴワしている。

ところが、フライはまったく無傷。たいていの場合、私はフライを張らずに本体だけを使っていた。めんどくさかったから。だから、フライはあまり汚れていない。そのために、劣化を免れているのかもしれない。

こんなになったからといって、いまや滅多に使わないテントを買い換えることはしない。この、まともに機能するフライを張ればいいのだ。


続いて、合羽。これも、着てすぐに浸水した。以前はそこまでひどくなかったのだが…。
ゴールドウインの、たしか上下で3万円を超えるものだ。1998年の写真に写っているので、おそらく1997～1998年に買ったものだろう。当時、ゴアテックス相当の防水透湿素材を各メーカが競って開発していた。これはゴールドウインの防水透湿ウエアである。これを買う以前はモンベルのゴアの雨具（これも3万円くらいした）を使っていたが、背中が破けたので買い換えている。

これが、ゴアテックスの劣化よりひどい。
写真は裏返したところ。濃い青の部分が、防水透湿層がボロボロに砕け散っているところ。つまり、表面のナイロンと、内側のメッシュしかなくなっている。

バイク用なので、膝がとくにすごい。折り曲げるからか、希に膝をついたりするからか。

この劣化している部分は、こするとポロポロと防水透湿層が剥がれ落ちる。もうだめだ。買い換えなければ。と思ったところで、そういえば妻の合羽があったな…。私が着れるサイズでありますように！
