中央本線 新桂川橋梁(1)

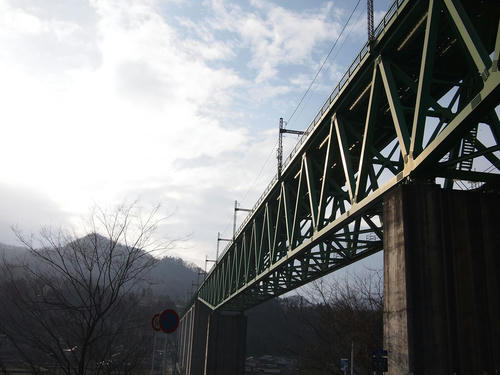

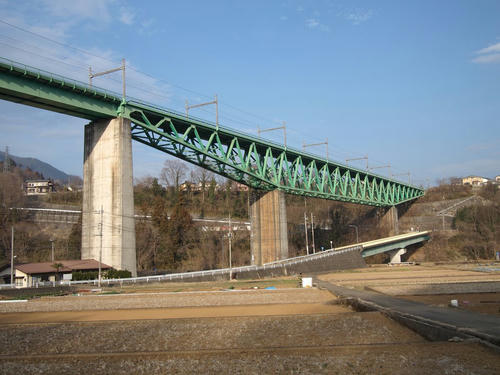

この巨大な船底型のワーレントラス橋は、中央本線の撮影地としても名高い新桂川橋梁だ。3径間連続トラスで、もっとも長い中央支間は130m、左右はそれぞれ70mあり、計270mの連続トラスである。

「新桂川橋梁」ということは「旧」もあるわけだが、それは後述する。この「桂川」は相模川の山梨県での呼び方であり、山中湖を水源をする。その桂川をまたぐ部分がこの長大なトラスであり、川でない部分は支間40mの合成桁が架けられている。それぞれ大変な高さがある。

まあ、美しいこと。

少し左に振って……

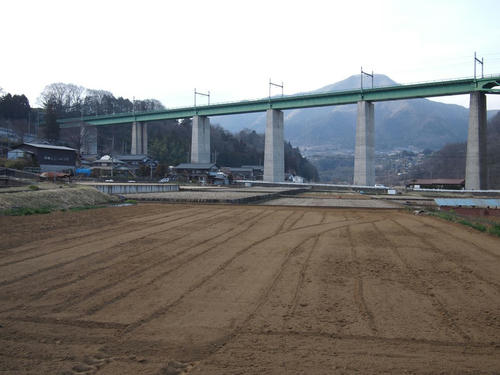

現代版余部橋梁と言っていいのではないだろうか。6連の合成桁。通常、架線柱は50mおきに建てられるが、合成桁部分では支間と同じ40m間隔となっている。トラス部分においては少し不揃いとなっている。

まずはトラス、セオリー通り、真横から見てハの字型になる部分に圧縮力がかかるので、ハの字型の斜材は左右のトラスを対角線で結ぶ部材を付加している。

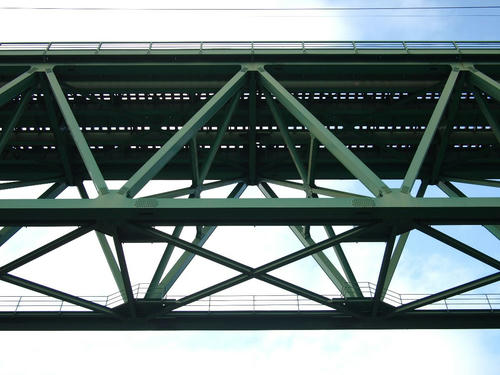

ここが中央径間の中央部。ハの字型のところと、逆ハの字型のところを見比べて欲しい。

向かって右の部分。＼方向の斜材は左右が結合され、／方向の斜材はスラリと鉄骨があるだけ。

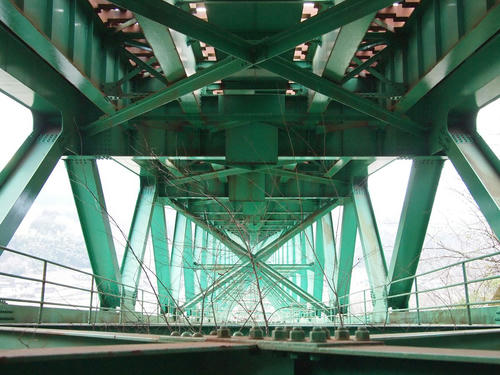

そして、この画像を見るとよくわかるのだが、あくまでも桁橋としての機能は巨大なトラスが負担する。その格点を、まるでプレートガーダーのような縦桁が結び、その上にレールが敷かれる。縦桁は、スティッフナーが内側についているため、トラスの表面とあわせてツルリとした印象を見るものに与える。

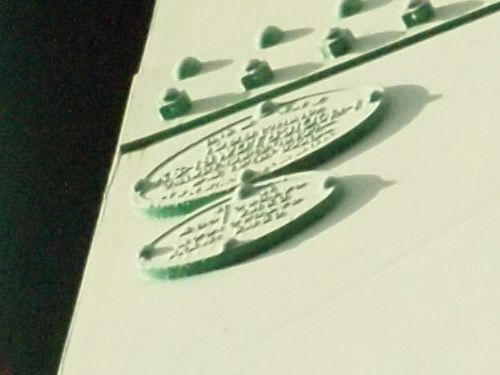

猿橋側の端に、銘板が…
遠い！　これでも35mm判換算300mm相当。

トリミング。見えない…。

このトラスを製造したのがどこなのかちょっと調べたが、どうやら汽車製造株式会社だったらしいことがわかった。もう少し掘ってみようと思う。

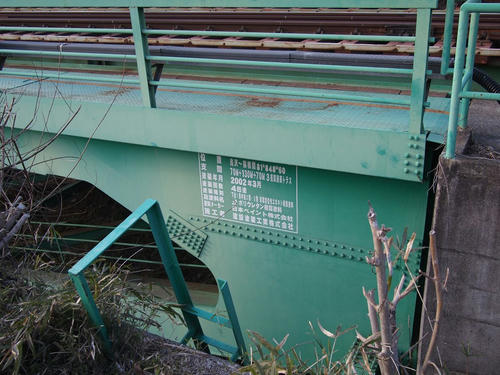

鳥沢方には塗装標記がある。

（新桂川橋りょう）←うっかり写さなかった
位置　鳥沢～猿橋間81k848M60
支間　70M+130M+70M　3径間連続トラス
塗装年月　2002年3月
塗装回数　4回塗
塗装種別及塗料名　下塗1層中塗2層・3層　厚膜型変性エポキシ樹脂塗料　上塗り　ポリウレタン樹脂塗料
塗料メーカー　日本ペイント株式会社
施工者　建設塗装工業株式会社

これを見ると、なぜ「km」を意味する「k」が小文字で、メートルが大文字なのかとか、不自然な文字間隔などに違和感を持つ。

さて、いよいよ下へ…。

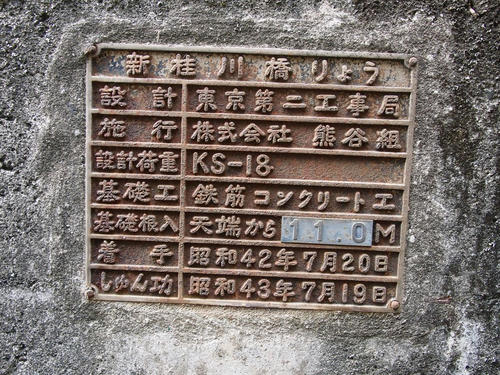

橋台の銘板。

新桂川橋りょう
設計　東京第二工事局
施工　株式会社熊谷組
設計荷重　KS-18
基礎工　鉄筋コンクリート工
基礎根入　天端から［11.0］M
着手　昭和42年7月20日
しゅん功　昭和43年7月19日

この銘板は橋脚にもついていた。基礎根入の部分だけをそれぞれ変えている。中央径間を支える橋脚のうち鳥沢方のものは、「根入　天端から31M」とあった。

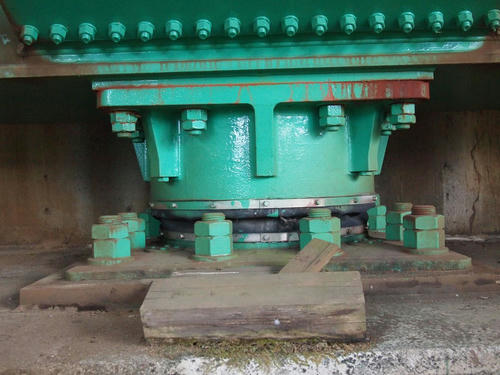

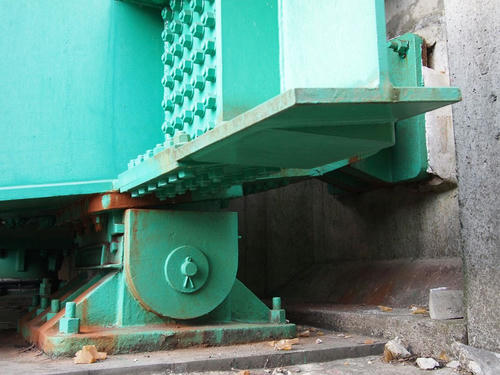

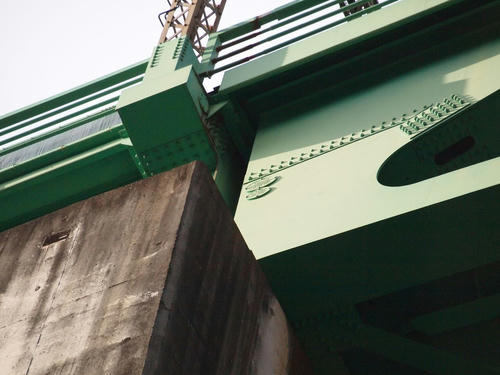

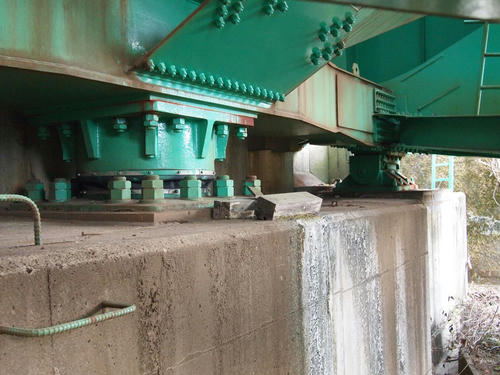

支承。思ったよりでかくない。そして、橋台の垂直面でも結合されている。そして…

中央にはこのような荷重を受けるダンパー（？）が鎮座する。

でかい。…と、列車が通過する。

恐ろしい騒音だ。恐怖を感じるレベルの音。いや、こんな場所に潜りこんでいるのが悪いのだが、本当にこのまま鉄骨がバラけて自分を潰してしまうのではないかと思うほどの恐怖。

外に出て、合成桁に戻る。

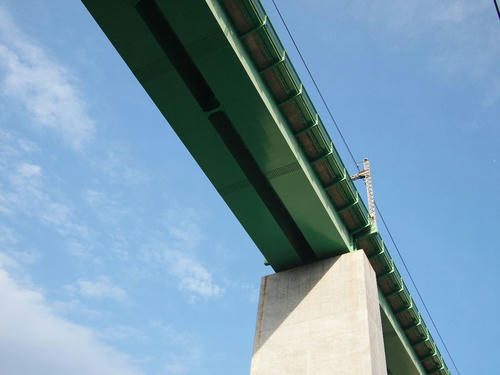

首都高でも見ているのかと思うような、すらりと伸びた合成桁。箱桁部分が鋼製、上路の床版がコンクリート製か（←推測）。この合成桁部分では、線路はバラスト軌道となっている。

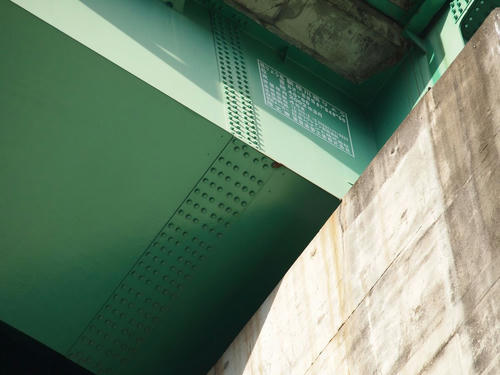

箱桁の塗装標記。

支間40mということ以外はトラスと変わらない。


長くなったので一度切る。

阪急 新淀川橋梁に続く長柄運河の橋梁（大阪府）

先に書いた『本邦最古の鉄道用桁　浜中津橋（大阪府）』にも写っている、すぐ隣り（東側＝上流側）にかかる三複線の橋梁である。とても撮りづらい。歴史的鋼橋として記載されているのは、ここに紹介する桁と堤防を挟んでつながる『新淀川橋梁』の下流側の2複線。ここに掲載するのは、かつて長柄運河だったところに架かる桁のみであり、おそらく『新淀川橋梁』ではない。正式名称は不明なので、『長柄運河の橋梁』とする。

元々、この下流側の2複線しかなかったのだが、上流側にさらに複線が開通したのが1959年（昭和34年）2月18日。これをもって、梅田～十三間が3複線となった。なお、地形図はその差異をなぞっていない。以下、便宜上、下流側から「下流桁」（トラス＋鈑桁）、「中央桁」（トラス＋鈑桁）、「上流桁」（鈑桁）と書く。

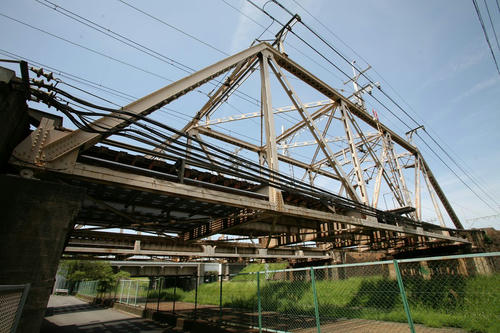

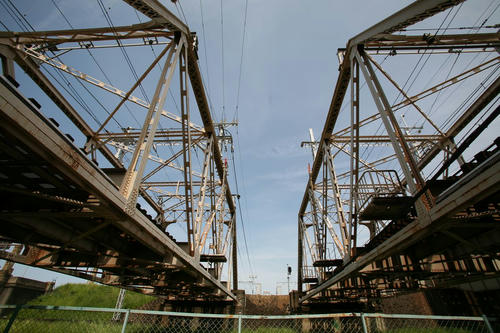

中央桁。5格間の100フィートプラットトラスだ。おもしろいのは中央格間にハシゴがつき、上弦に登れるようになっていることだ。通常、この手の階段は端柱に刻んである。

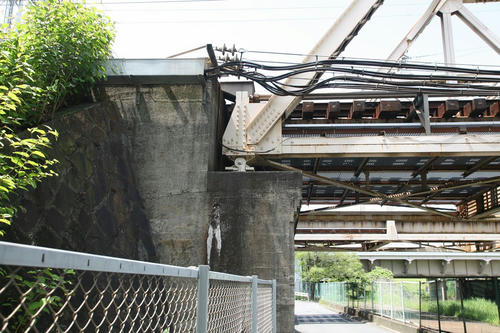

支承部分。

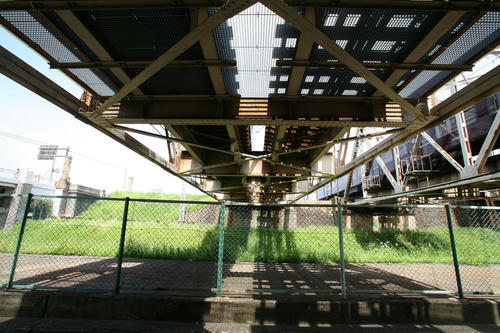

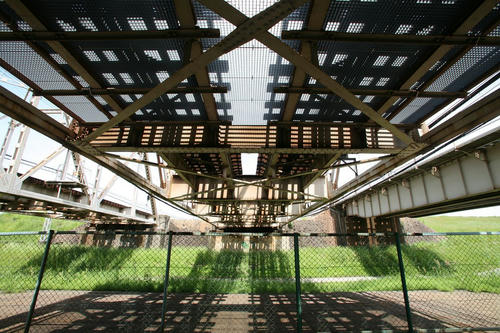

中央桁の裏面。

下流桁の裏面。

右＝中央桁、左＝下流桁。

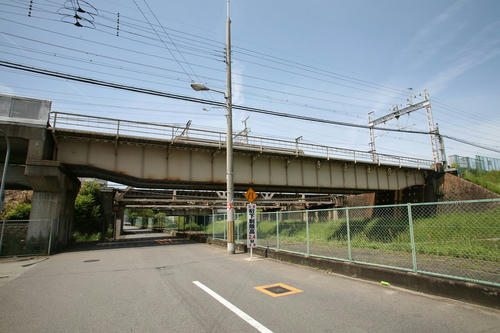

上流桁。これのみ、1958年（昭和33年）製造である。他のトラスは、1926年（昭和元年）7月3日開通となっている。

この3複線区間の歴史はいささか複雑である。私自身が阪急に詳しいわけでも基礎的知識があるわけでもないので、ボロがでないように書く。

・1910年（明治43年）3月10日　箕面有馬電気軌道がこの区間を開通。
・1926年（大正15年）7月5日　高架化（下流桁と中間桁使用開始）
・1959年（昭和34年）2月18日　3複線化（上流桁使用開始）

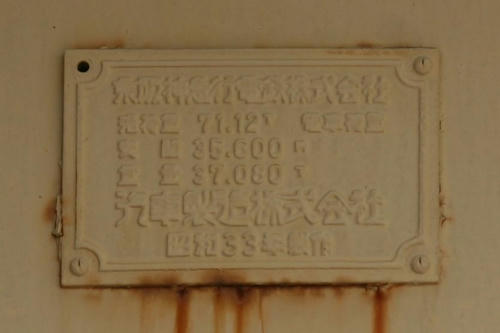

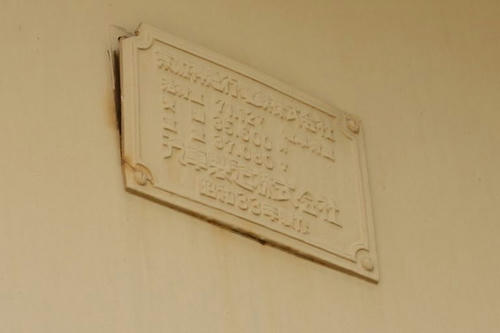

上流桁のみ銘板がある。上り線の桁の東側、梅田方のもの。

京阪神急行電鉄株式会社
活荷重　71.12t　電車荷重
支間　35.600M
重量　37.080T
汽車製造株式会社
昭和33年製作

「京阪神急行電鉄」と名乗っていたのは、1943年（昭和18年）10月1日 から1973（昭和48年）3月31日限り。
「汽車製造会社」が存在していたのは、1972年（昭和47年）まで。

もう一丁。下り線の西側、梅田方についているもの。
こちらは左上のネジが飛ぶのが仕様らしい（笑）

本邦最古の鉄道用桁 浜中津橋（大阪府）

有名な浜中津橋。詳細はwikipediaがあるので、そちらに任す。さらなる詳細は、土木史研究発表会論文集の1987年6月分にあったはずなのだが、ちょっとリンクが見あたらないのでわかったらリンクすることにする。歴史的鋼橋集覧もぜひ。大阪市のサイトにすらある。

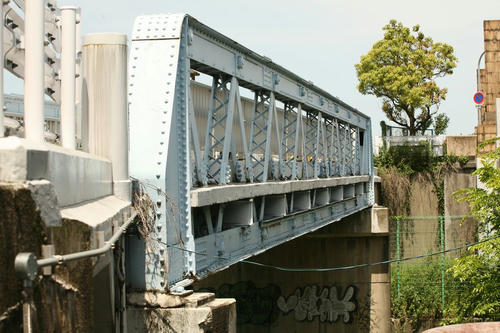

阪急各線が梅田を出て、中津を過ぎて新淀川を渡る直前、車窓左にこの桁が見えるはずだ。写真奥は1926年開通の阪急の新淀川橋梁だ。

水平がおかしいように見えるかも知れないが、画像右に向かって下っているから、これでいい。勾配は1／32。右が梅田方（大阪駅方）、左が新淀川方である。

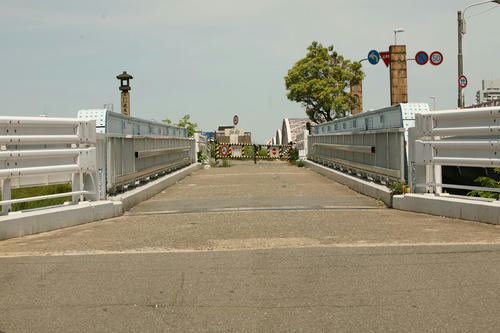

浜中津橋の下は遊歩道である。もちろん最初からこうだったわけではなく、以前はここは長柄運河という独立した川だった。そのため、ここに架橋が必要だったのだ。


この桁は数奇な運命を辿った桁で、1874年に鉄道が開通した際、単線桁として使用開始された。しかし、複線化を織り込み済みであり、本来の姿は3主構（トラスが3つ、トラスの間に線路が敷かれる）であった。それの、「中央主構＋側主構」のみでとりあえずは製造された。煉瓦積み隧道でいえば下駄歯仕上げにしてあるようなものである。

それが、後日複線化され、やがて道路橋に転用された。その際には最初からあった側主構が撤去され、中央主構と追加された側主構だけが転用されたのだ。土木学会をして「撤去の時期が来たら復元保存すべき貴重桁である」と言わしめる存在である。

あとは写真を並べるのみ。

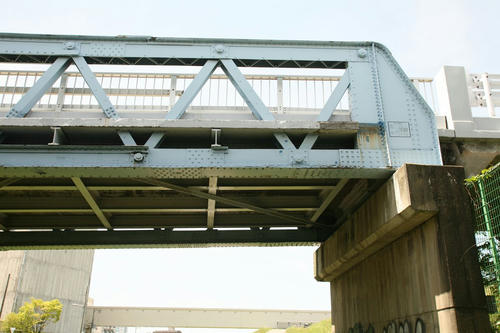

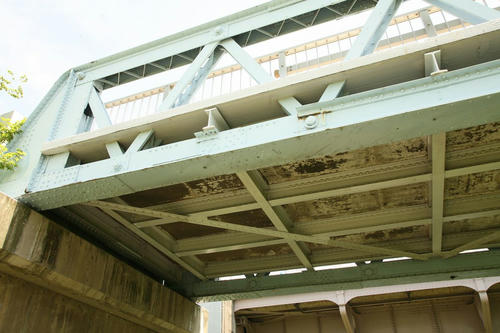

追加された端部の部材。また、裏側をよく見て欲しい。

両サイドの水色のトラスが本来のもので、4本の縦桁は後生に加えられたもの。

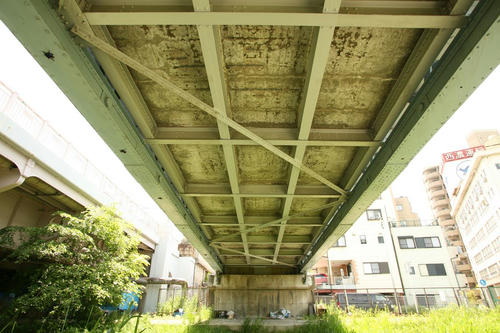

床版は、このようトラスの下弦からは浮いている。

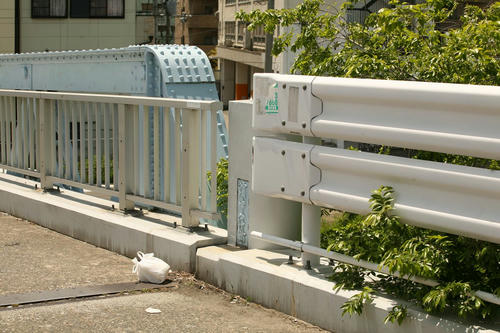

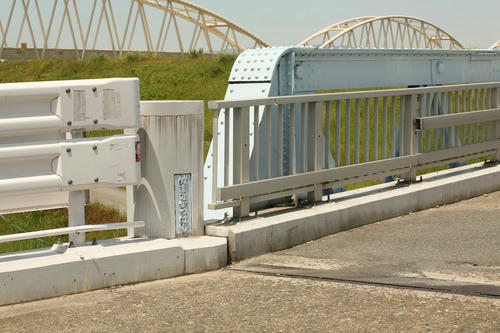

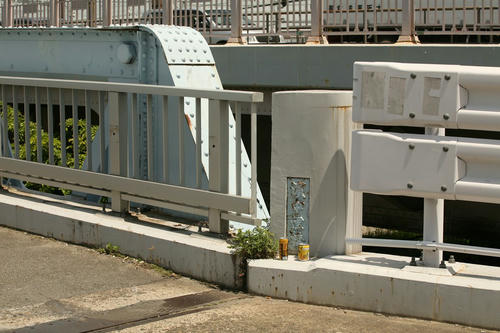

親柱1。梅田方・下流側。

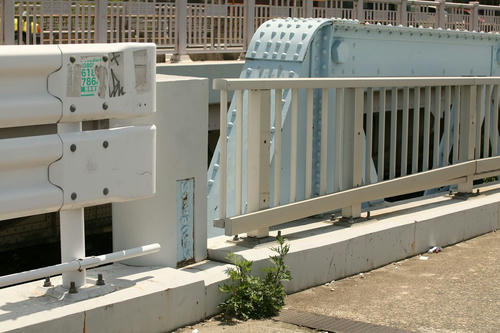

親柱2。梅田方・上流側。

親柱3。新淀川方上流。

親柱4。新淀川方下流。

梅田方から。

塗装標記。

斜材の様子。

＜参考文献＞
冒頭にリンクを貼った各文献。

木津川橋梁 （京都府）

京阪電鉄　宇治川橋梁（京都府）の続き。

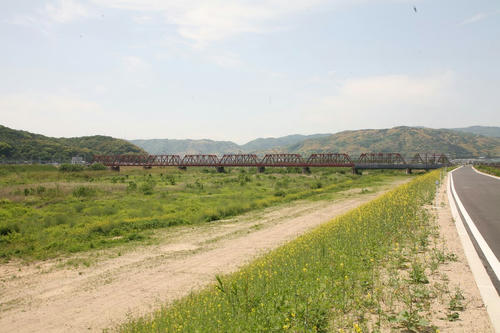

下流側から。左が京都方、右が大阪方。

この橋梁は宇治川橋梁の兄弟で、基本的には同一仕様。両端が少し短い5パネルのプラットトラス、これはおそらく長さ25mほど。中間7連が6パネルのプラットトラス、これが宇治川橋梁と同じなら36mほどとなっている。文末資料によれば、径間は28.2mと37.8m。

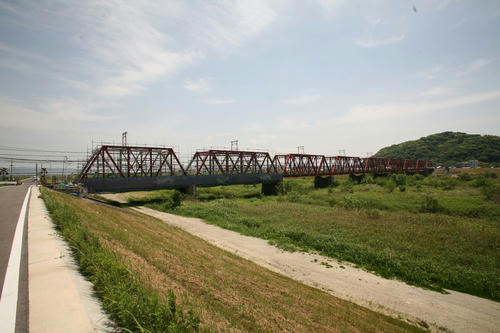

上流側から。撮像素子のゴミが鬱陶しい…。

京都方（右）の2連は、塗装工事中である。


6連のトラスを側面から。

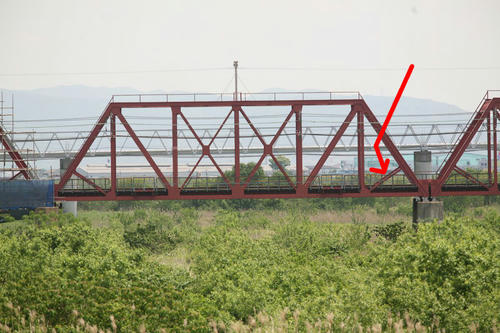

宇治川橋梁と同じく、このトラスは「コリジョンストラット」が特徴的である。コリジョンストラットとは画像に赤矢印を引いた部材で、端柱（トラス両端の斜めの部材）の中間から下弦材の第1格点とを結ぶ部材。

このコリジョンストラットがあるのは、たしか英国系トラスだったと記憶する。1880年代の200フィートダブルワーレントラス（錬鉄）において、日本で建築師長であったポーナルの元で設計された桁にはこのコリジョンストラットがあった。しかし、それを英国在住の顧問技師、シャービントンがチェックしたところ、コリジョンストラットをやめ、垂直材を追加するなどした例がある。

また、1896年に開通した、やはりイギリスのハンディサイドで製作された日本鉄道の隅田川橋梁にも、コリジョンストラットがある。リベット結合の200フィート複線プラットトラスで、これはのちに川崎の江ヶ崎跨線橋に転用されている。現在は撤去されたが、写真は残っている。
（在りし日のの江ヶ崎跨線橋。川崎市のサイトにリンク）

コリジョンストラットは、意味からすると「対抗する支柱」のようなものになるのだろう。引張力がかかるらしいが、なくてもいいということは、ほとんど意味をなさないということか。計算する術もなく、ただスケルトンをなぞるがまま。

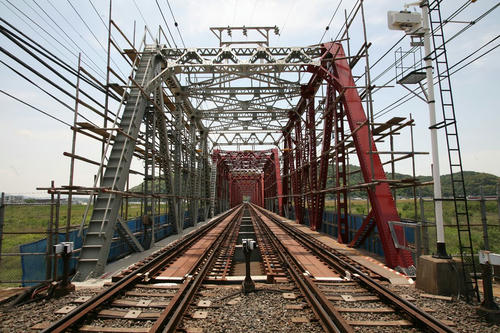

話を戻して、橋門構。向かって左が塗り替え中。ひとつ奥の桁は、左側のトラスの一部だけが塗ってあって、いかにも作業の途中らしくて好もしい。


この木津川橋梁については、とくに短い桁だけでも塗装標記を探して撮るべきだった。失敗した。

（追記）
この複線トラスになる以前、ここには別の9連(*)の複線トラスが架かっていた。径間28.2mと37.8mの2種類があり、車両大型化による耐荷力が不足するために架け替えられた。『鉄道ピクトリアル』1984年1月号に写真が掲載されている。

鉄道院設計桁を元にしているが、走行するのは電車のみのため、耐荷重を軽くし、「軽快」（後述資料）な姿をしていた。

(*)『明治時代に製作された鉄道トラス橋の歴史と現状（第6報）--国内設計桁--』（小西純一・西野保行・淵上龍雄）によれば、「木津川に7連、宇治川に9連」という旨の記載がある。しかし、現在は木津川に9連、宇治川に7連なので、これは誤記であろう。

大船渡線 第二砂鉄川橋梁（猊鼻渓にかかる橋）

大船渡線の猊鼻渓にかかる橋梁である。名称は第二砂鉄川橋梁。砂鉄川は北上川の支流だ。猊鼻渓に至るまではかなりの急流である。

橋脚は石積みの円筒形。大正末期から昭和初期に見られる気がする。上越線の土樽付近などにもある。

銘板等を一切撮らなかったのが悔やまれる。ここ、クルマを停めてじっくり見物できるような場所ではなかったので…。


この橋梁に列車が走ることは当分ないだろう。地域が復興し、再び列車が走る日を心待ちにしている。
