御茶ノ水駅跨線橋

屋根がこんなカマボコ形しているとは知らなかった。で、なぜ横方向にいたが並んでるんだ？　板を矯めてまでして。梁たるレールもきれいに弧を描いているなーーーー

地球の奥底に

ふと大分県の久住と新潟市との距離を測ってみた。
直線距離で885kmしかないのは意外だった。観念的に、新潟から大阪まで500km、大阪から福岡まで500kmなんだから、1000kmは軽く超えるものだと考えていた。そうでないのは、大分と中国地方の意外な近さがミソなんだろう。そういえばずいぶん昔に、徳山から国東までスオーナダフェリーに乗ったことがある。

地図を見るとき、無意識に「中国地方」「四国」「九州」といった見方をする。また、兵庫以西の中国地方が東西に延びるのではなく30度ほどの傾きを持って北東から南西に延びていることも見落としている。四国だってバットマンみたいな形をしているようなイメージで見ているが、実際にはシアーがかかっている。

これらはみな、私の脳内地図が、鉄道路線図を基準に覚えてしまっているからだと思う。新潟は東京の西か東か。真ん中通る中央線は南北か東西か。考えなければわからないほど、しかも時には間違うほど染みついている。これではエケナイ。


さて、上の画像に戻る。九重山頂と新潟との直線で結ぶと、地球を12kmの深さまでもぐらなければならないらしい。南備讃瀬戸大橋の2基の主塔の頂点同士だって、地球の丸味のせいで基部より数センチだったか広がっているんだから、これくらいあると言われればそうなのかという気もする。地下3000mの温度が摂氏100度というし、そのまま地下10000mまではその勾配が続くらしいから、そうなると300度以上の熱の中を通らねばならない。


それでは、東京の地下鉄も、実は両端を直線で結ぶと「地表下○ｍ」ではなくもっと低くなるのではないかと思って両端が地下駅である都営新宿線の笹塚と本八幡で計測したが、報告できるような結果にはならなかった。残念。

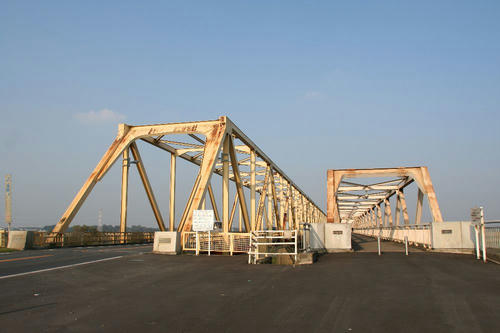

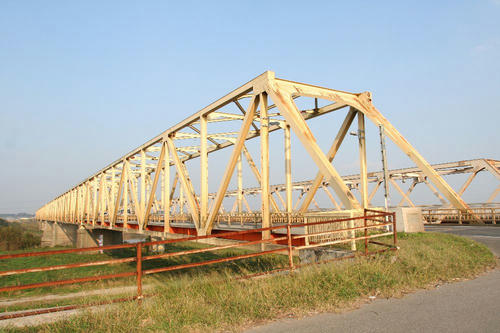

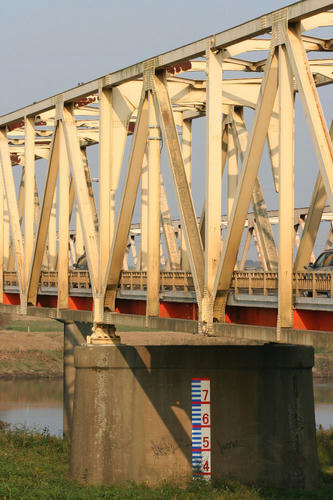

中朝友誼橋（プラットトラス）

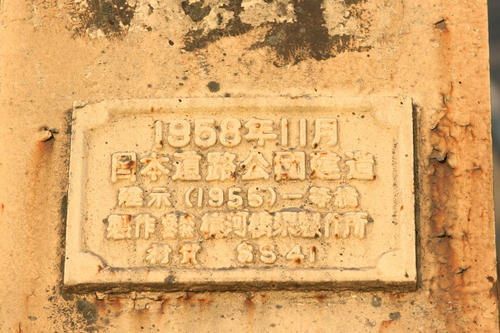

またしてもプラットトラスが出ているよ。まあ、それだけの重要な意義のある橋なのだが。

「写旬」公式ブログにはまだアップされていない。つか、更新してなさそうにも見えるな・・・。

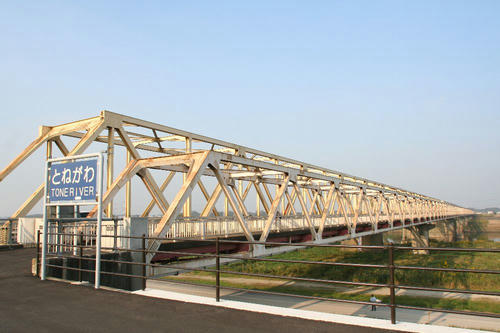

関連記事：中国・北朝鮮国境の廃橋（曲弦プラットトラス）

パテントシャフト＆アクスルトゥリー／五行川橋梁（真岡鉄道）

小貝川橋梁と出自が同じと土木学会が推測している、五行川橋梁である。五行川は勤行川とも標記し、下館の南で先の小貝川に合流する。やがて利根川となる、一筋の河川だ。そこにかかるか細い橋が、この五行川橋梁である。

西側（下館側）に42フィートの鈑桁、益子側に100フィートの構桁がかかる。鈑桁はポーナルガーダー、構桁はイギリス式のポニーワーレントラスである。まずは鈑桁から。

さても奇っ怪なことに、スティッフナーの形状に2種類ある。Ｊ字形のものと、直線状のものだ。特に後者のものは、山形に沿って微妙に張り出しており、このような形式は1919年（大正8年）の「達五四〇号式」として制定された設計からである。

小貝川橋梁とは、スティッフナーの位置もリブの位置も数も、添接板も異なる。長さは20cmしか違わない、見るからに兄弟桁なのに、これはどういうことだろうか。これらの鈑桁の正体が、皆目見当がつかない。これらの桁制定時の図面を見比べれば、なにか思いつくことができるかもしれない。

対傾構はなく、「口」の字形のブラケットである。こういう部材の位置、数を調べておかないと、机上調査もできない。反省すべし＞自分。

さて、構桁である。このように幅広い。そして、左右の主桁がずれている斜橋なのだが、横桁は主桁に対して垂直である。すなわち、上から見ると、主桁の片側だけがずれているように見える。橋台と主桁だけがずれている。

こんなならば、橋台も主桁も通常の形式にすればいいじゃないか、と思うが、これもねじりまんぽ同様、荷重のかかり方等の配慮のためなのだろうか。

横桁は魚腹状。これは小貝川と変わらない。


いまにして後悔しているが、両者を同じ角度で同じ部材で撮影してくればよかったと思う。そうすれば比較検討ができるのに。


これも、小貝川橋梁と同じく総武鉄道からの転用桁だと推測しておく。

川合とか落合とか

飛騨川と木曽川の合流点を地図で調べていて、笑ってしまった。



その地点が「川合」とは・・・。よくあることではある。山間部の場合は「落合」であることが多い印象を持っている。

「落合」だったら笑わなかったに違いない。彼我の間にある差がなんだか説明できず、もどかしい。「川合」は、女性らしいというか柔らかいイメージがあるのはなぜだ。「かわいい」に通じるからか。河合奈保子とか河井伊奈子とか小学校の同級生の河合さんとか、小学生のころまでに知った「かわい」姓がすべて女だからか。それに対して「落合」は野球の人とかラジオマガジンの人で、男性ばかりだからか。あいかわらず全然説明できていない。


上の地図を「写真」に切り替え、右（東、木曽川）の川合大橋を見ると、その下流（画面左)に謎の糸くず状のものが見える。なんだろこれ？
