アメリカン・ブリッジ探訪／新神通川橋梁

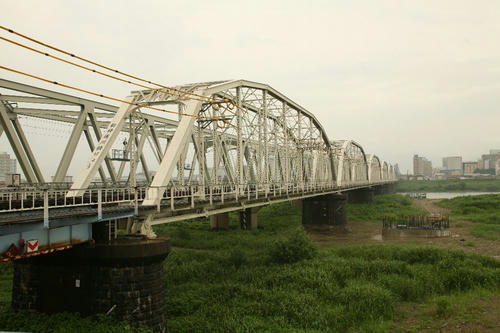

富山県の神通川河口付近に位置する、新神通川橋梁。
上流側、高山本線の橋梁が、アメリカン・ブリッジ製である。
この写真は左岸から撮影している。

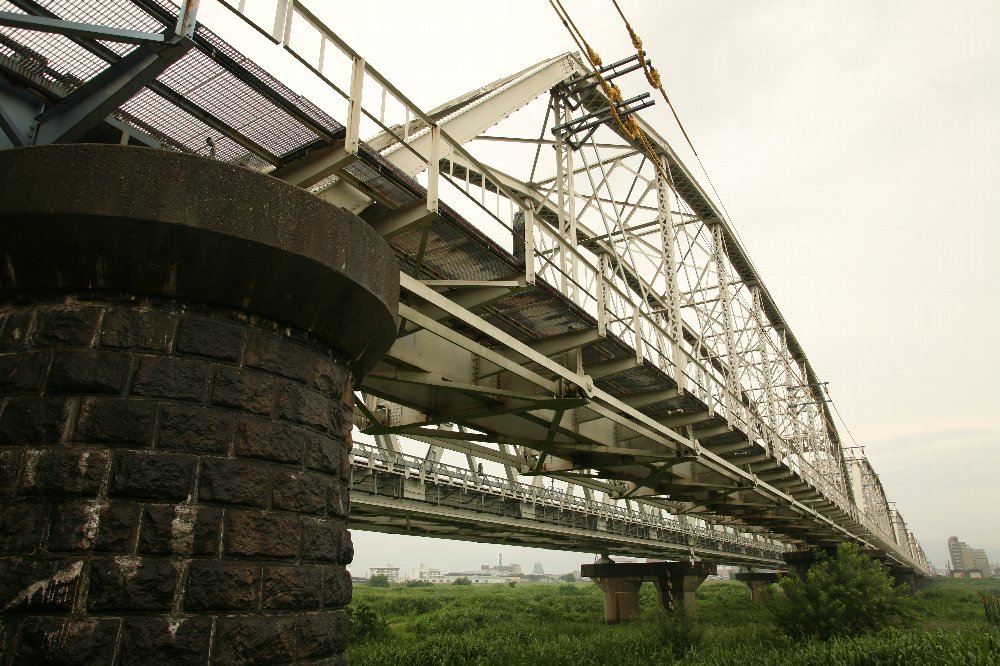

ピントラスのもっとも美しい部分はココだと思う。

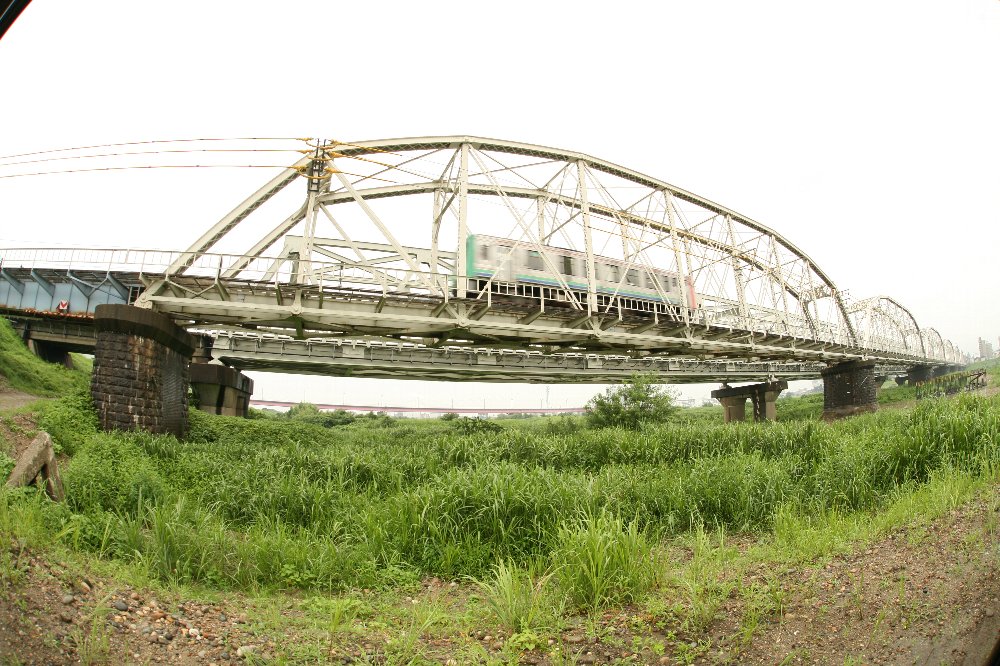

200フィートの単線プラットトラスが6連。
ロングスパンゆえの、シュウェドラートラス。
上弦中央の3パネル部分が直線状になっている。
シュウェドラーは、少し垂れ下がることもあるようだが、
アメリカン・ブリッジの日本向け桁はすべて直線である。

さて、このトラス桁の出自には2説ある。
歴史的鋼橋集覧には小西純一氏の記述で「1907年製」とある。
一方、土木構造物の教科書的な小野田滋氏の『鉄道構造物探見』では、
「1900年に御殿場線に架けられた～を転用した」と書かれている。
どちらも大家の書かれた文章である。
一次資料にあたるまで、どちらを信じていいのかわからない。


ここではその謎は置いておき、この地に架設されてからのことを書く。
この新神通川橋梁は、元は北陸本線用の桁であった。
北陸本線複線化の際に下流側に複線トラスを増設し、
北陸本線をそちらに移設、この橋梁は高山本線用とした。
それまでどうしていたかは調べていないが、北陸本線と共用していたのだろうか。
国土変遷アーカイブスにある写真を見ると、そう見える。
























画面右側（上流側）にある橋脚は、北陸新幹線用であろう。
ということは、北陸新幹線の工事が進み、あるいは開通した時点では、
この6連の曲弦プラットトラスはこのように見えなくなる。

この写真は土手から撮影したが、実は非常に厭な体験をした。
土手の上にある資材置き場のような広場にクルマを停めたら、
そこに監視カメラがあり、「ウィ～～～～ン」という音と共に
監視カメラがこちらを向いたのである。
カメラの場所は変わらないが、水平方向に360度回転し、もちろん上下に首を振る。
クルマから降りた私を追尾するのだ。

そこから離れ、一番上の写真を撮ったときも、土手の上からカメラが私を見ていた。

不法投棄でも、北陸新幹線工事の妨害でもない。
単なる写真撮影だけである。
いっそ、監視カメラに黒い幕でもかけてやろうかと思うくらい（そのくらいの高さである）
厭な体験であった。

万年橋（青梅）

青梅の万年橋のプラットトラスの写真を見ていて、
ふと古い航空写真を見てみた。
万年橋は、確か2003年に新橋に移行しているが、
それを確認したくなった。

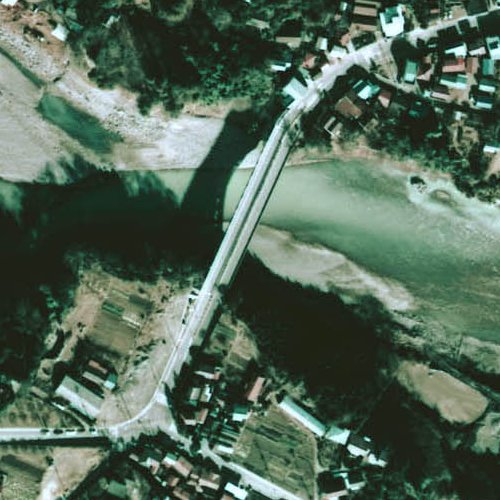

果たして、1974年度の航空写真はこうである。


































対して、グーグルの衛星写真はこうである。

大きな地図で見る
上流に新たな桁を架設したため、南側で道路が微妙なシケインのように
クランク状になっている。

そして、ヤフーの衛星写真ではこうである。

こうなると、もう経路変更の跡はなかなか見えてこない。

グーグルの衛星写真は古い、ということだろう。

古津のワム60000

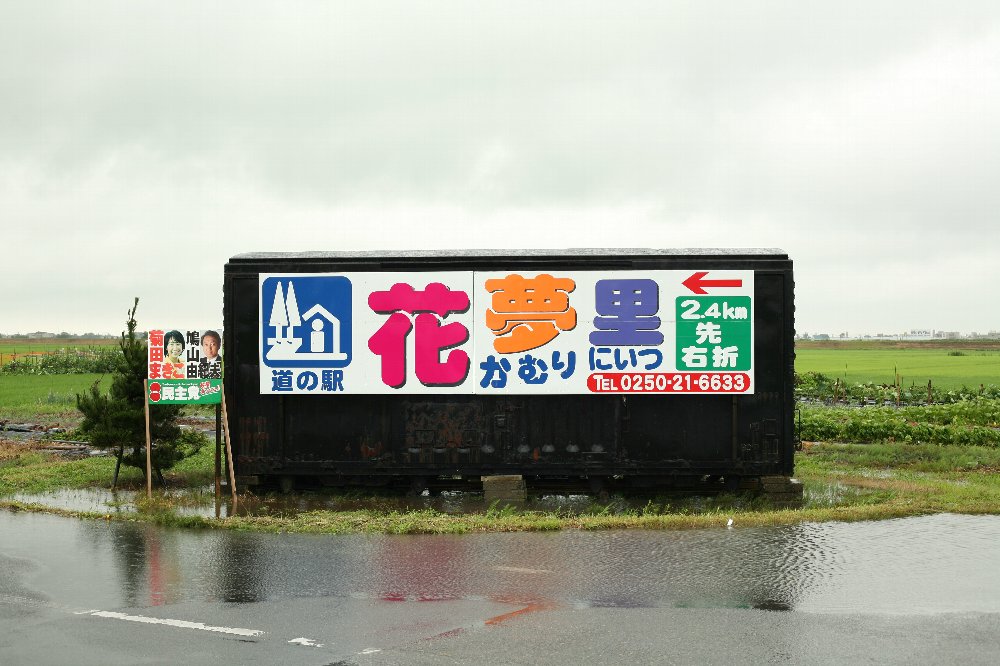

新潟県新潟市（旧新津市）の古津駅付近の廃車体。

ワム60000を黒くリペイントしたコレは、倉庫かただの看板か。
道の『駅』の看板になっているのは、皮肉と言えないこともない。
しかも、どうしても「花かむり」と読めてしまう。

あまりの土砂降りのため、裏に回ることもせず、車番も確認していない。
正確には、裏は眺めはしたが、詳細調べていない。
今度の帰省時の課題としたい。

三頭山（２）検知石

その三頭山の下山直前である。























これは、現在のブロックを組み合わせて作り上げる石垣の
端部のブロック。
これも検知石というのだろうか。

きちいんと楔形になっている。
これもちょっと感動した。

三頭山（１）

初めて関東の山に行った。
三頭山、まあ手軽な4時間コース。
都民の森までテネレで行き、そこから三頭山→西原峠→仲の平バス停というルート。

これは西原峠の手前だったか過ぎたあとだったか。
日陰側斜面から生えている一本の木が、日向側斜面に斜めに伸び、葉を広げていた。
なかなかに感動的だった。
（西原峠の手前なら、画面右は東のはずで、そうなるとおかしい。
ということは西原峠から下り始めたところか）
