京葉臨海鉄道 白旗川橋梁

京葉臨海鉄道には、歴史的鋼橋集覧に掲載されているポニーワーレントラスが2連ある。そのうちのひとつがこれ、白旗川橋梁だ。場所はここ。


この桁は、信越本線犀川橋梁下り線の桁を転用したもので、同じ桁は同じく京葉臨海鉄道の浜野川橋梁（後日書く）にも転用されている。犀川は、上高地から松本に抜ける梓川の下流にして千曲川に合流するまでの名称で、長野県を象徴する河川名のひとつだ。

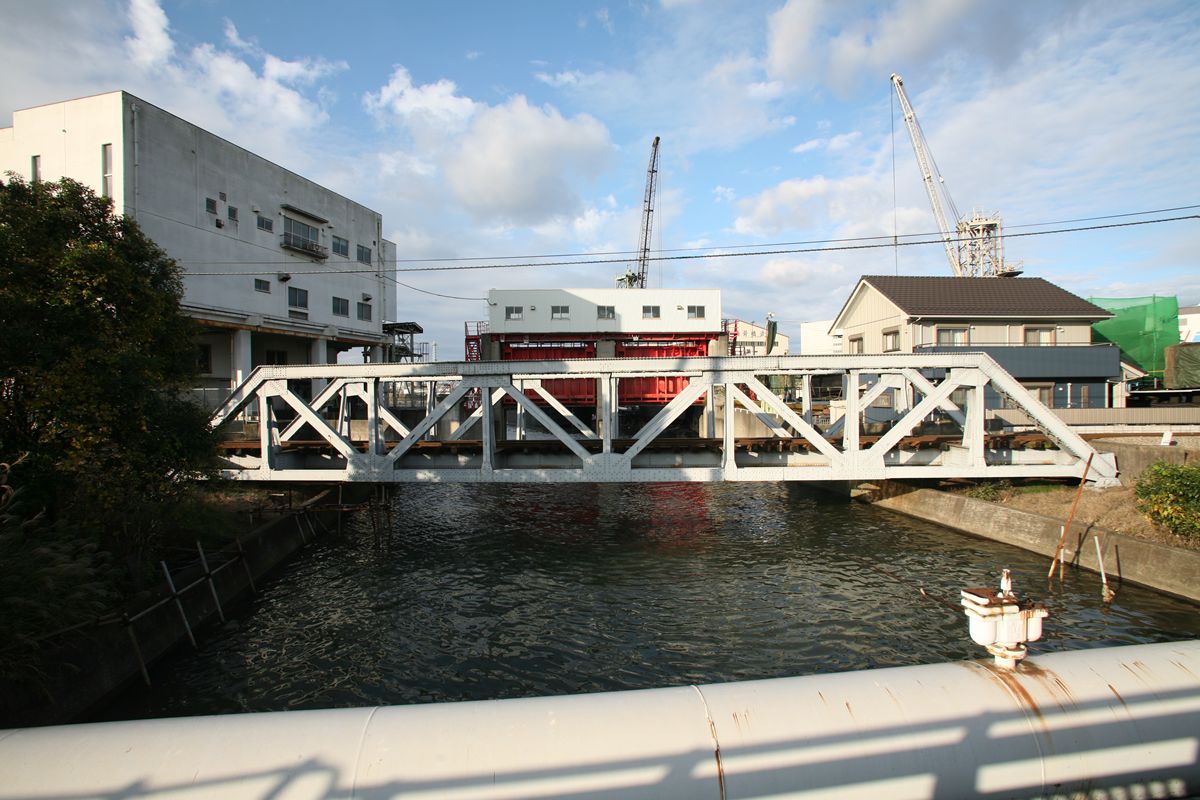

国道から眺めることができる。

手前（画面下）のは水道橋。そして、この区間の国道の橋は「汐見橋」という。

約100フィートの4パネルのポニープラットトラス。1919年、石川島造船所製。桁下の白旗川はこのすぐ南（上流）で別れ、やがてどちらも暗渠になる。

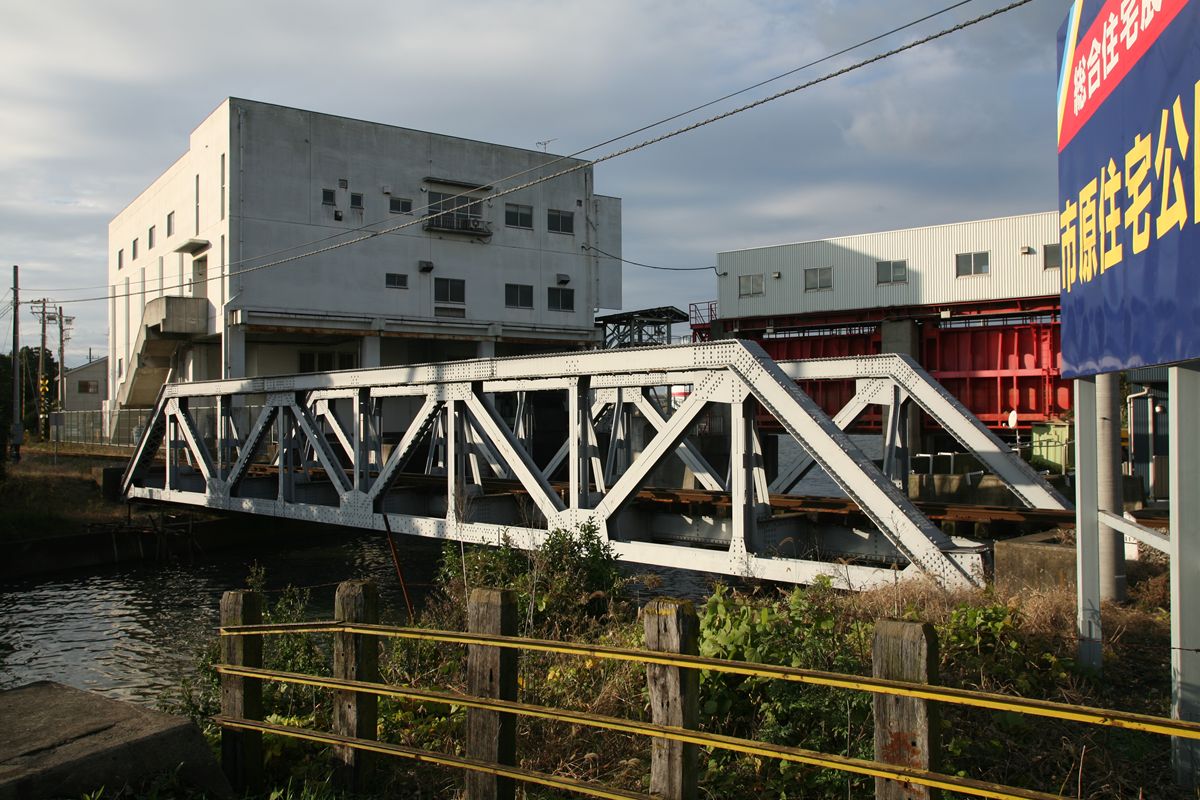

東側から見る。西側へは立ち入れない。

向こう側に見えるのは、白旗水門。基本的に空いているようだ。

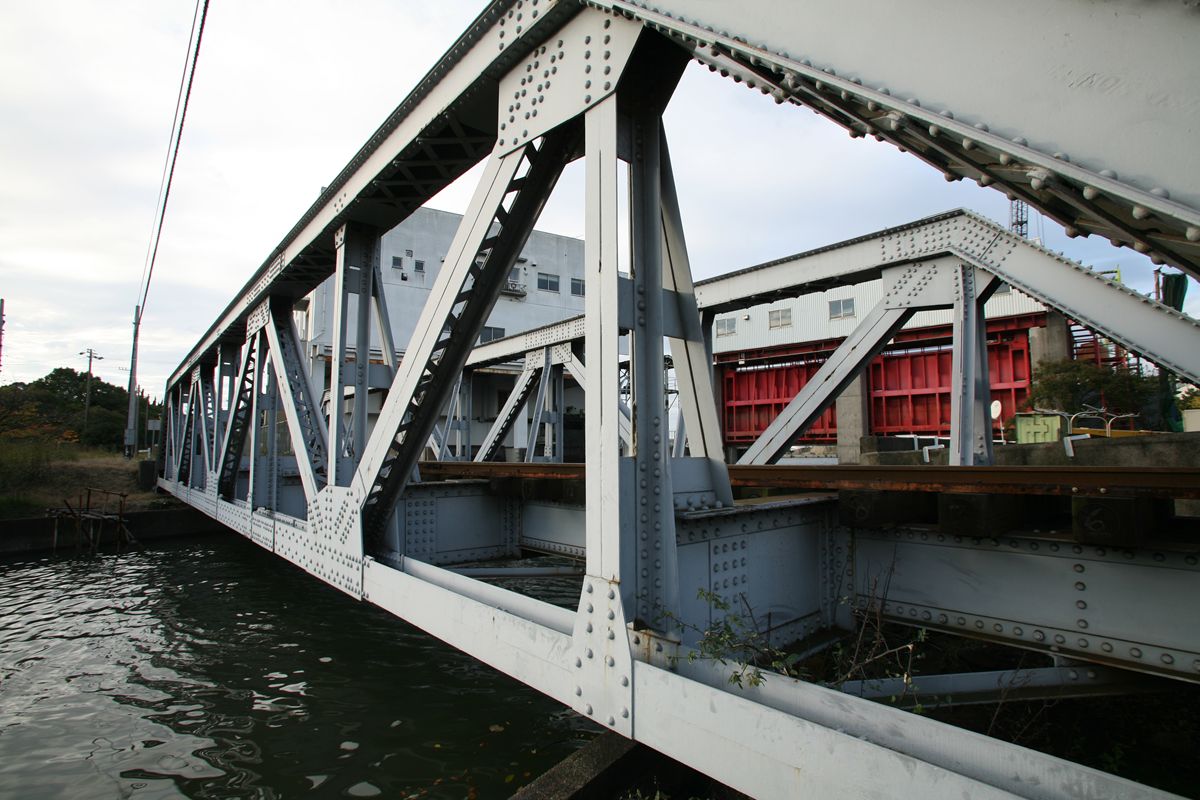

近づいて見る。

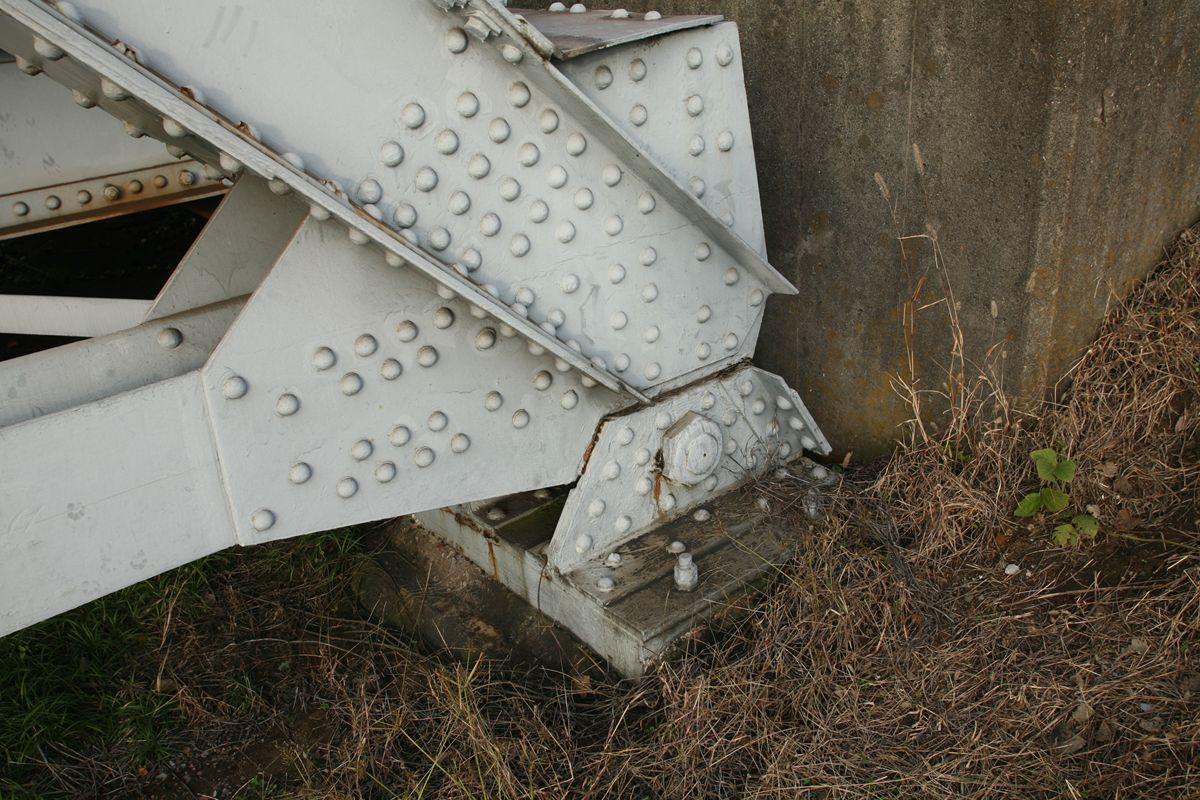

支承。

斜材と垂直材は、すべて共通のようだ。100フィートクラスのピン結合ポニーワーレントラスでは、端部と中央部では部材の強度が異なっている（補強の入れ方が異なる）が、この白旗川橋梁では同じのようだ。

注目したいのは横桁の付き方。垂直材とガッチリ結合されている。垂直材から横桁に対しては、三角形のアングル材で結合されている。

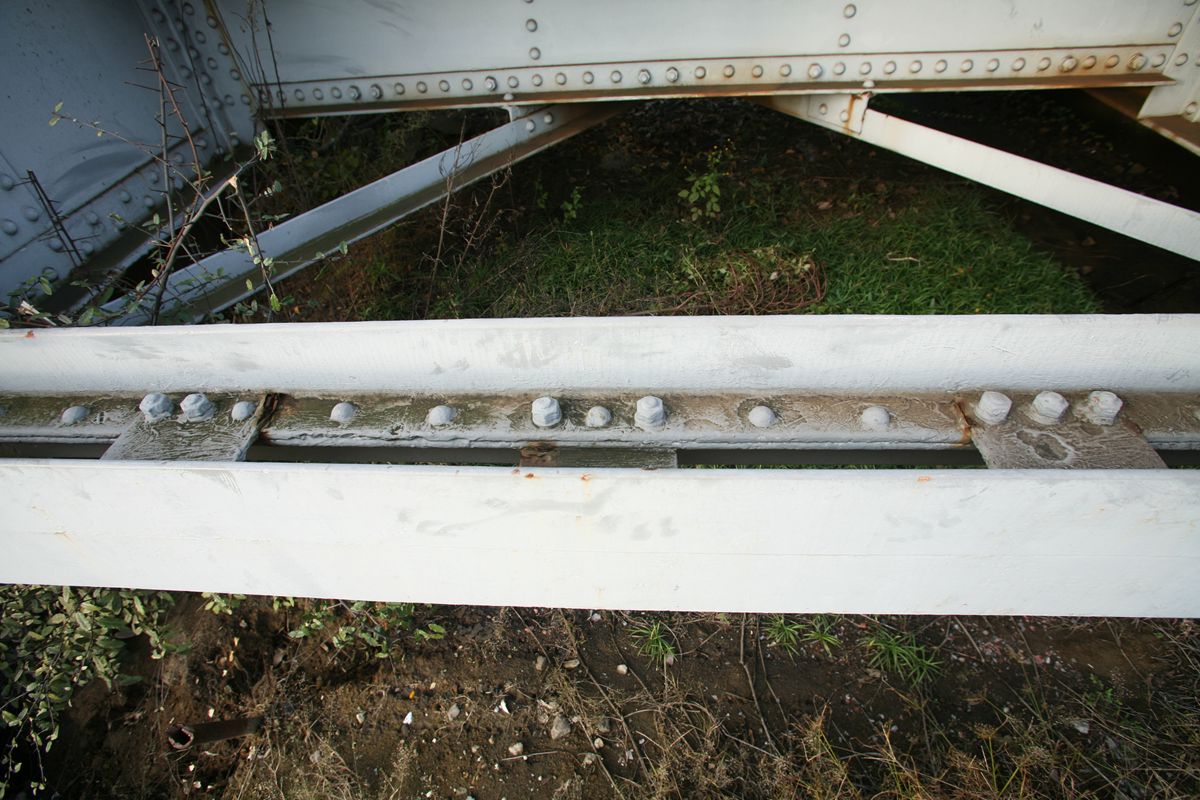

画像の上は縦桁、下は下弦材。村田川橋梁と同じく、一部のリベットがボルト留めに置き換えられている。なぜ一部なのかは不明。

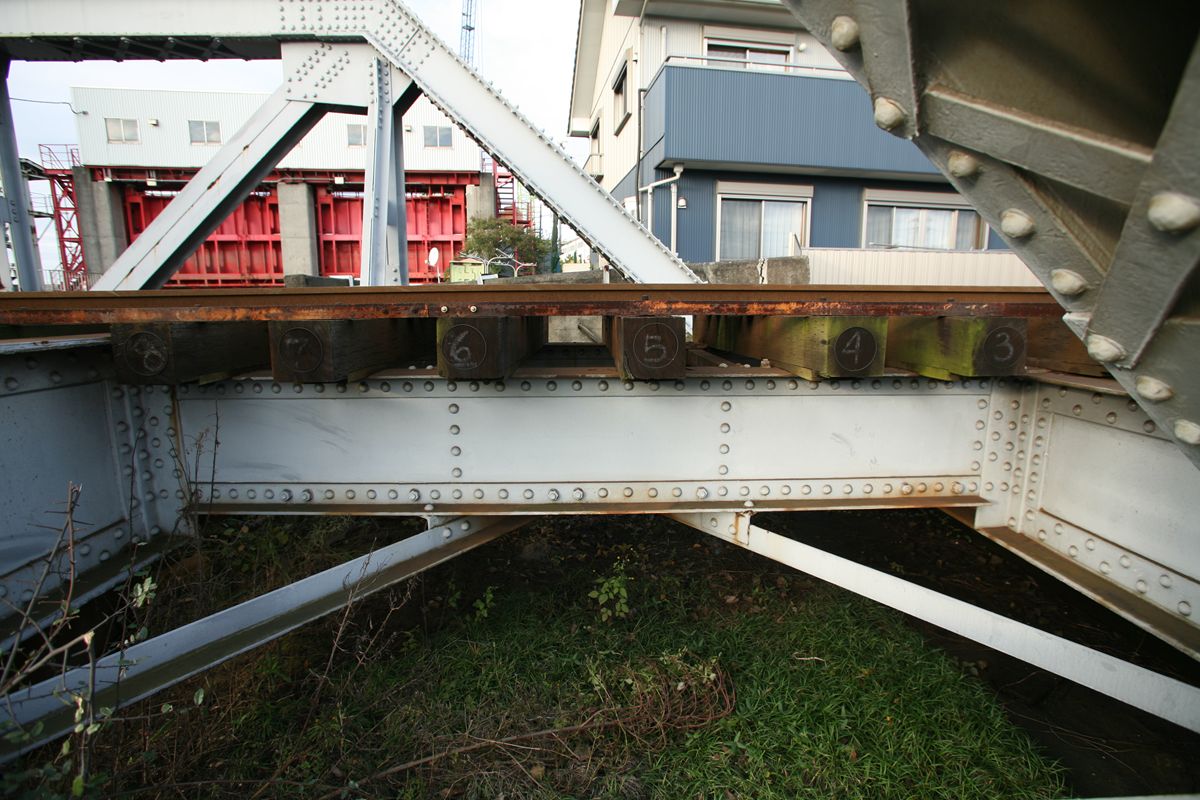

少し引いてみる。縦桁。枕木も見て欲しい。村田川橋梁と同じく、凹型を天地逆さまにしたような形状をしており、その下にスペーサー的に木材が挟まっている。木材は圧縮には強い。枕木のような役割にはぴったりだ。

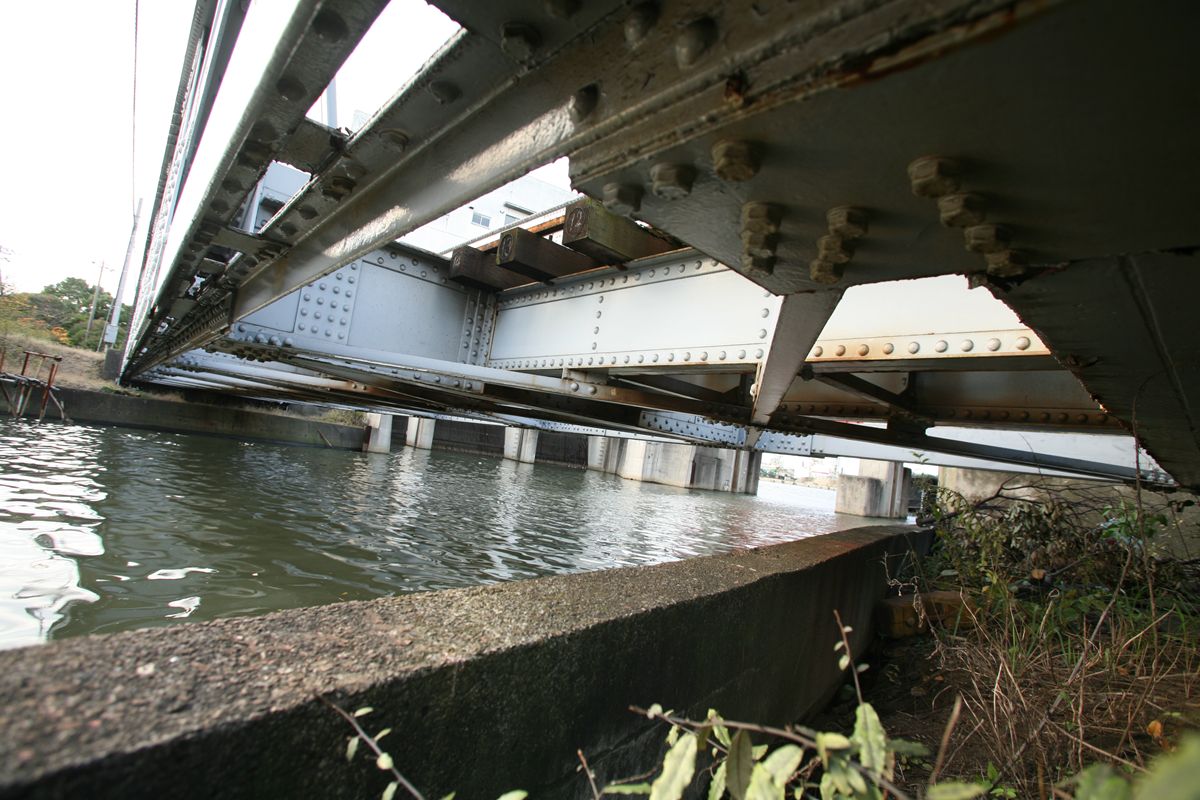

桁の裏にもぐる…のはかなりつらいので、カメラだけ突っ込んで撮影。横桁の存在感というか、この橋の主役は横桁であることがよくわかる。

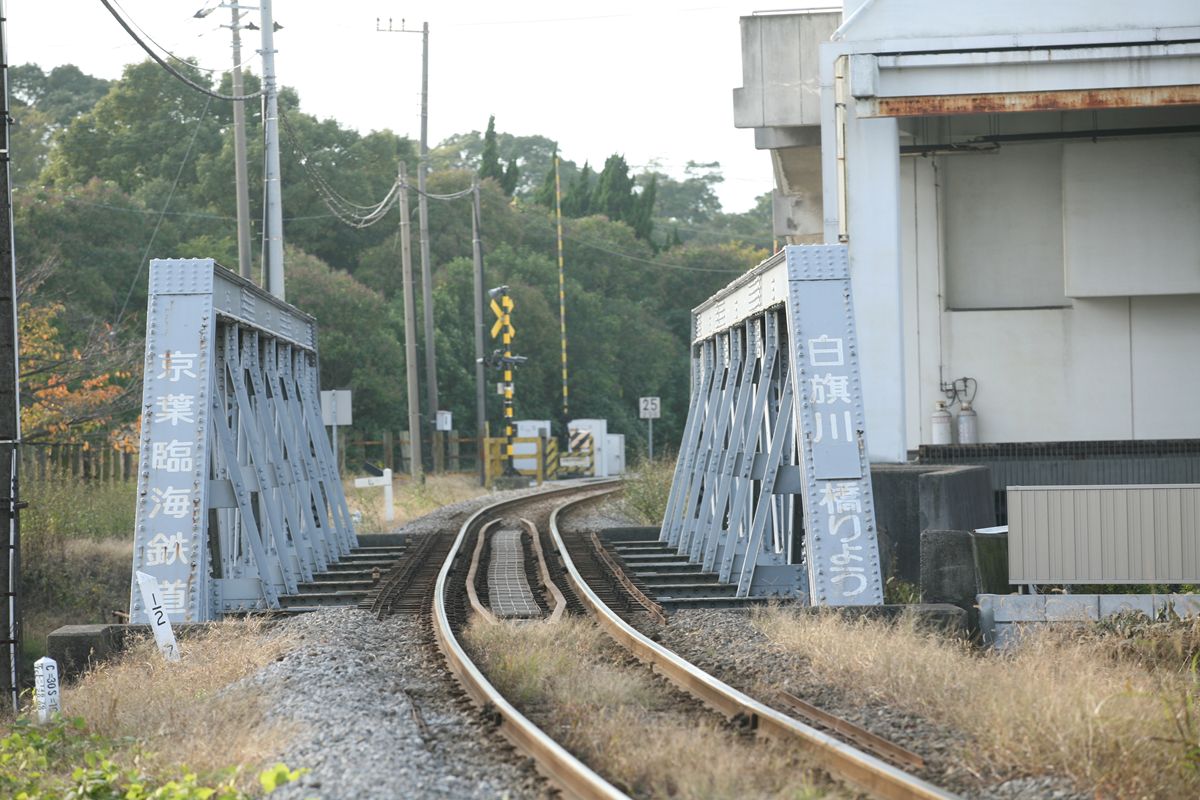

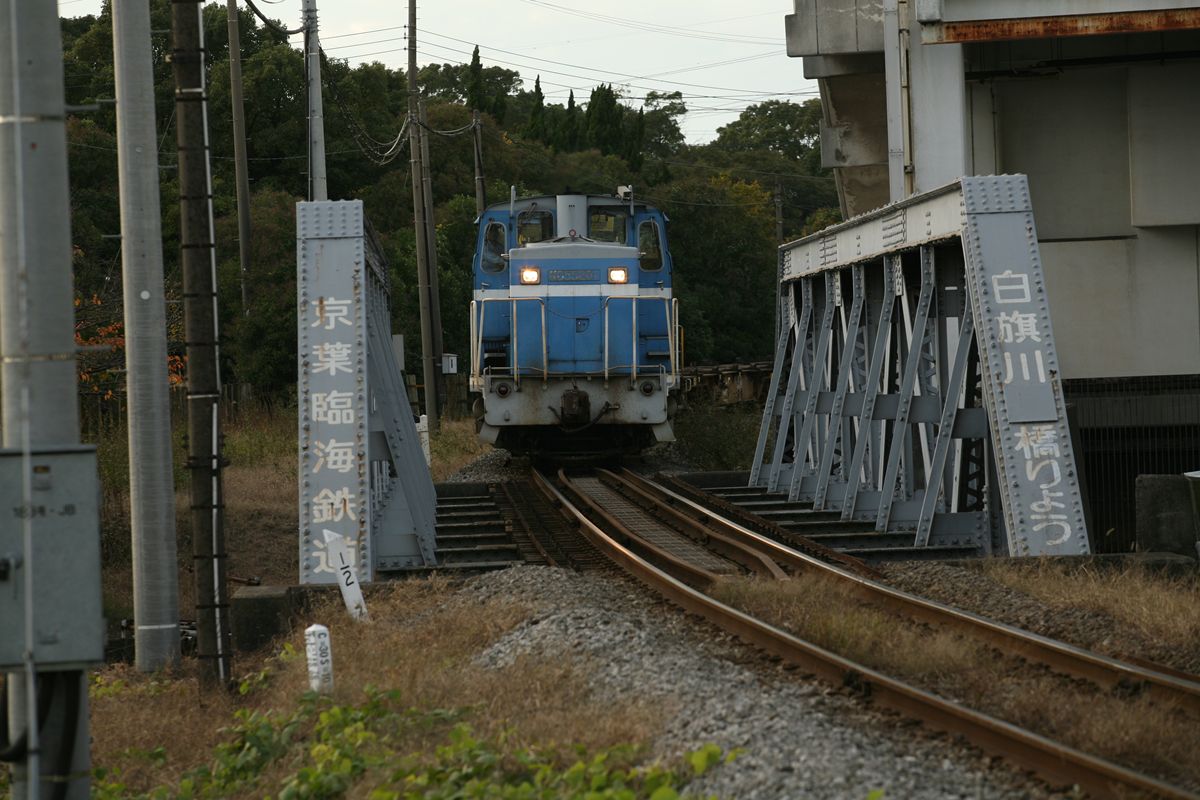

最後に、東側の踏切から。


この踏切には警報機はない。信号で交通を遮断する。

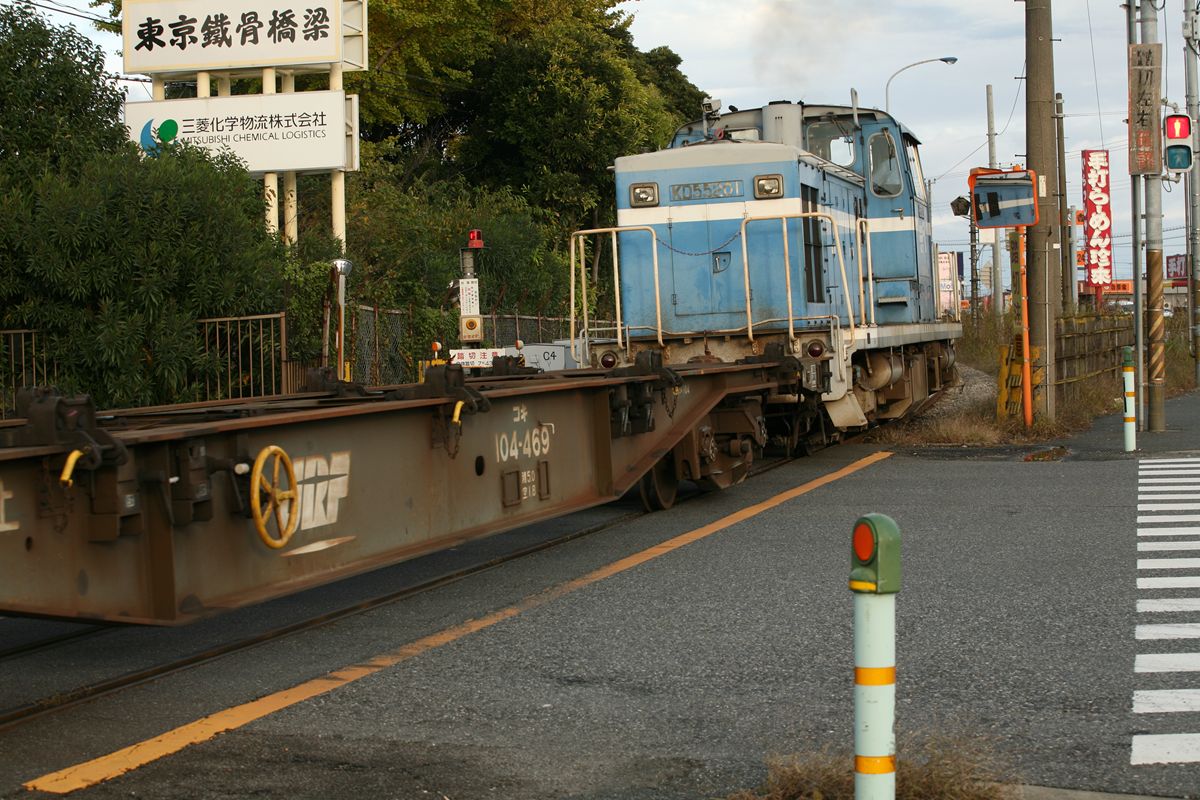

これだけ近くで貨物列車を見ることができるのは幸せだ。
