大井川鐵道E103の台車

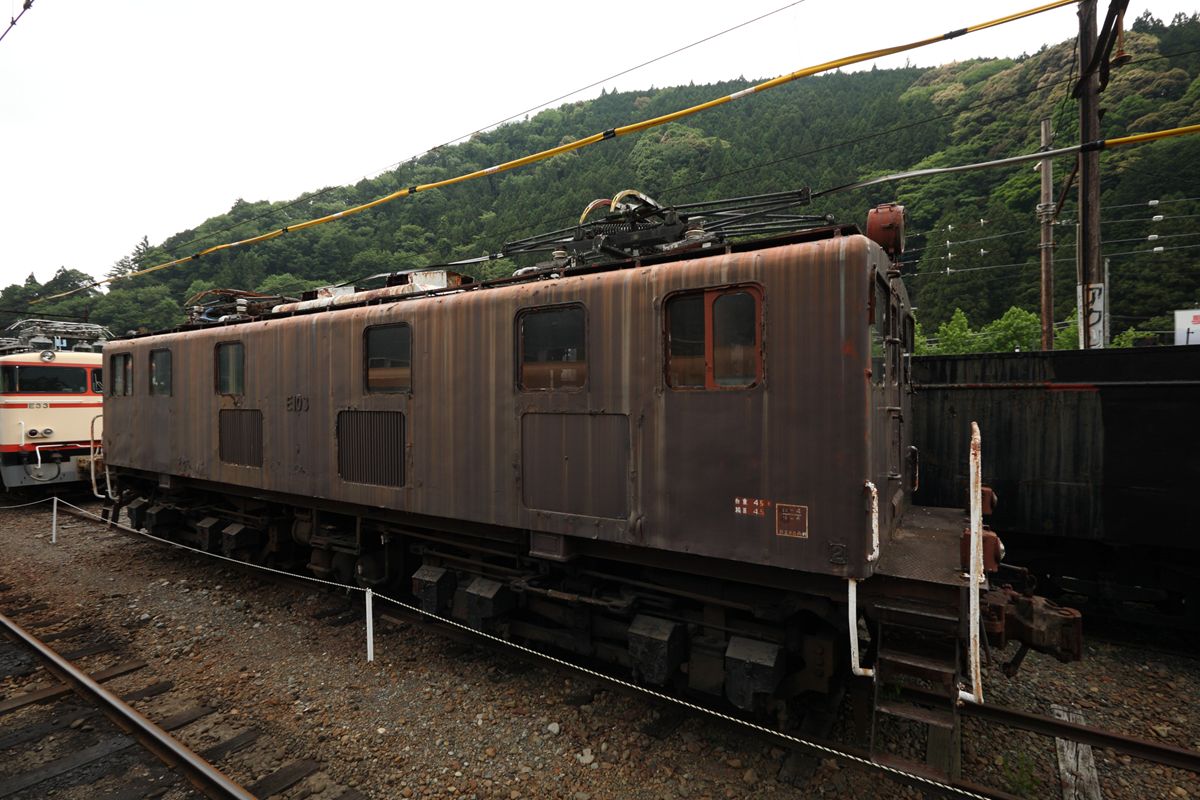

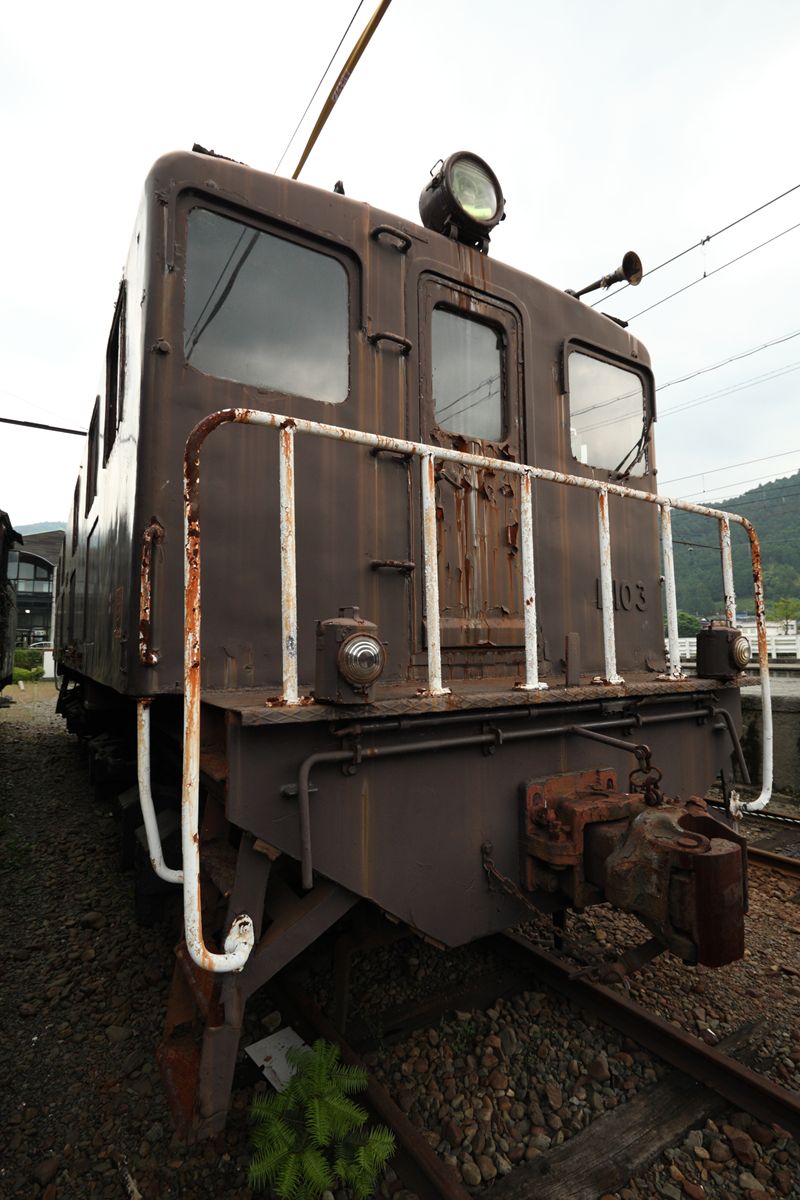

大井川鐵道E10形E103。日立製の自社発注機で、一時的に三岐鉄道に行っていたことがある。いまは、左に見える元西武鉄道のE31に代替されるのを待つばかりで、千頭に留置されてからすくなくとも数年が経過し、雨だれによる汚れも目立つ。検査期限は平成22年4月で切れている。

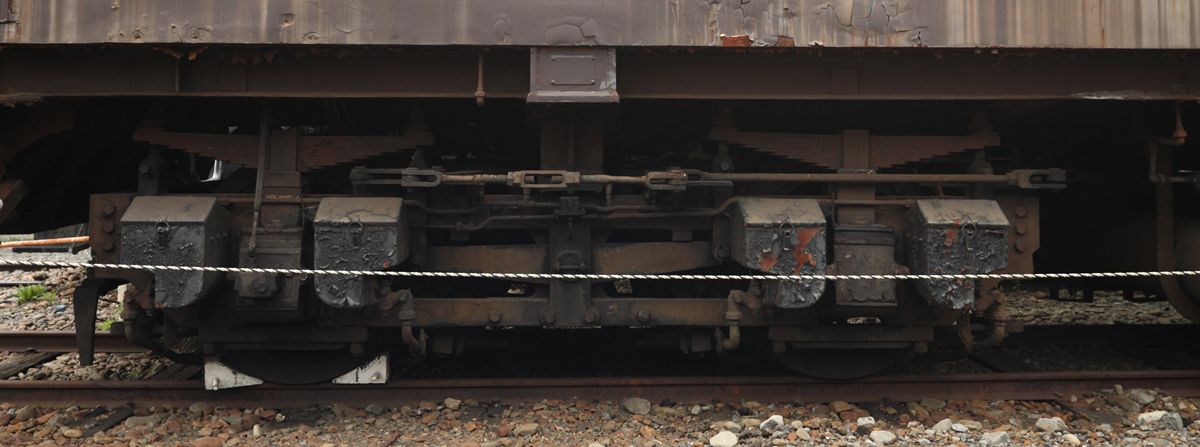

E103の台車。『電気機関車展望』を手放してしまったため、形式がわからない。wikipediaにも形式名がないので、もしかしたら調べづらいのかもしれない。

台車枠を形鋼で組んだもので、もっとも特徴的なのは、軸箱上部に飛び出た板バネの軸バネだろう。板バネを固定するための棒（なんと言えばいいのだろう）は、両端の2本は台車枠から、内側の2本は台車の中央、台車枠の中に収まっているイコライザー（横長の部品）に結ばれている。

特徴的…と書いたものの、それは2軸台車だからなんとなく違和感を持つだけで、いわゆる旧型電機の棒台枠の台車ではごく普通の構造だ。EF58などの台車を見るとよくわかる。これは、横から見ただけでは理解しづらいが、すてきなサイトがあった。

・3DCGの世界

すばらしいね。


この日もすべて17mmで撮ったのだけれど、記録用にもっと普通に撮ればよかったと後悔している。
