水上駅1番線の古レール+ホーム上屋

水上駅1番線の古レール+ホーム上屋

古レール・駅ホーム上屋・柱

駅舎正面以外は大好きな駅、水上。夏には3番線の向こうの水の流れの音が涼やかだし、冬には舞う雪が構内の照明に照らし出される。冬はいつも濡れている跨線橋もいい雰囲気だ。駅舎の建築年はわからないが、昭和30年代に多くあったような造りと意匠をしている。ホーム側、腰部がタイル張りになっているあたりにそれが見て取れる。

現在、駅舎の正面入口付近が増築され、ちょっと悲しい姿になっているが、その土台はいかにもな国鉄駅舎である。その水上駅1番線のホーム上屋の支柱は一部に古レールが使われている。

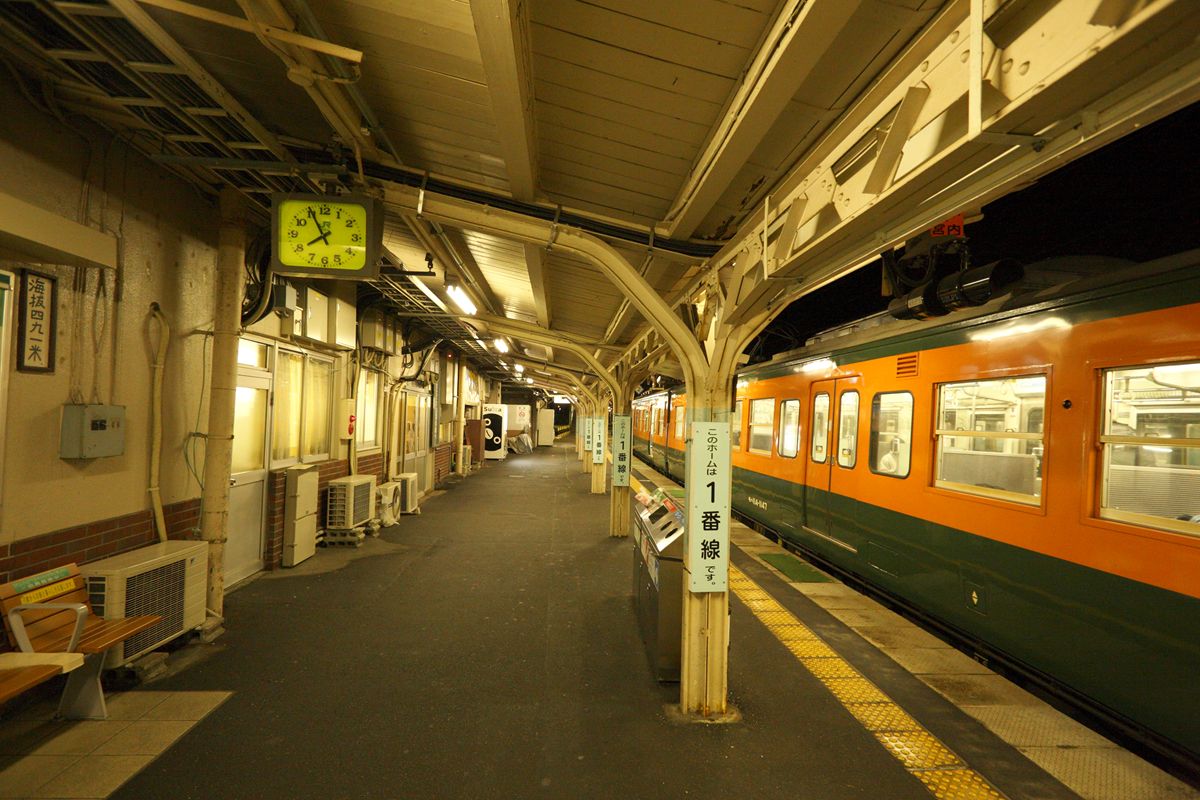

20120403_000.JPG屋根は木製で片流れ…のように見えるが、V字形になっている。支柱は古レールをY字に組んだものの上部にフタをするように、少し曲げたレールが枕木方向に添えられている。Y字の腕は、画像左の駅舎方向も右の線路方向も独立しており、たとえば駅舎にもたれかかっているということはない。

使われている部材はそれぞれレール底面同士をリベット留めしている。そこに木製の垂木(レール方向)を通して屋根板を貼っている。



支柱部分。フタ部分のレール腹部を利用してケーブルが這っている。

20120403_002.JPGV字形の屋根板の底を、レール方向にトラス構造の部材がついている。このパターンはよく見るが、各支柱を連結すると同時に、それによって補強しているということだろうか。

このトラス構造の部材は至るところで見かけるが、この水上駅のものはガセット的なものがついている。

高崎方を見ると、古レール支柱の木製上屋とは別の、鉄骨+波板屋根の上屋になっている。少し行き、振り返る形で最上段の画像と同じ向きで撮る。
20120403_004.JPGこんなに太くなくてもいいような…。

その境目は。
20120403_005.JPG屋根の垂木もトラスの部材もぶった切られている。なんらかの問題があって改築されたのだろうか。

20120403_003.JPG古レール部と鉄骨部ではこれだけ異なる。しかし、こんなことになっても乗客には気づかれないのだろうなあ。



PR

保線の動力用に改造された軽トラックかと思った

保線の動力用に改造された軽トラックかと思った

鉄道

20120402_011.jpgアルピコ交通上高地線…と書くとなんだか落ち着かないので松本電鉄の新村駅は、車両基地がある。保存された青ガエルも見える。

でも、手前の保線車両が気になるよな。

20120402_001.jpg台車に軽トラが乗っている。しかもホイールをはずしている。もしかして、なにかの動力として使っているのか? しかし、固定はされていないようだし、荷台のシートは台車に結ばれている…。

20120402_010.jpg道路に回り込んで正面。ハイゼットは、ヘッドライトを眼球に見立てると、ウインカーが眉毛に見える。


【参考画像】

hosen-yamada.jpgこのように使うのかな。これは山田線で早朝見かけたモーターカーで、撮影は2004年。RHP3を+2増感したフィルムが入っててよかった1枚。

しかし、横に回り込んだら…

20120402_000.jpg台車の下はスカスカだった。ということは、ハイゼットのプロペラシャフトからなにかしらの動力を得る…というものではなさそうだ。いや、元はそのように使っていたものを撤去したのかもしれないけれど。ホームに車両基地の方らしき方がいらしたので、実際に車庫の方に聞いてみればよかったなあ。



常磐線 利根川橋梁架け替え

常磐線 利根川橋梁架け替え

ワーレントラス

利根川の橋梁密集地帯(利根川橋梁)に関連して。

現在、快速線の古いトラス橋を架け替える工事が進行中である。googlemapsの衛星画像でもそれがわかる。


大きな地図で見る
上(北西)から
・快速線(下り)単線桁 …(A)(4)…架け替え予定
・快速線(上り)単線桁 …(B)(2)…架け替え予定
・(この空間)…(C)(3)
・工事中複線桁 …(D)(1)
・緩行線複線桁 …(E)(5)
とする。(A)(B)(C)(D)(E)は桁のことではなく、位置を示す。

線形を見ると、いまの(A)(B)は北側にオフセットされている。これは以前の架け替えによるものである。
年表にするとこうなる。

・1896年(明治29年) 単線で開通。(D)に200フィート単線ダブルワーレントラス(8連)など…(1)
・1917年(大正6年) 複線化のため(B)に200フィート単線プラットトラス(8連)など架設(開通は1923年)…(2)
・不明 (1)架け替えのために(C)に200フィート単線プラットトラスなど架設…(3)
・1957年(昭和32年) (3)架け替えのため(A)に200フィート単線ワーレントラス(8連)など架設(開通は1958年)。こちらを下り線とし、(2)は上り線とする…(4)。
 (3)の桁は羽越本線阿賀野川橋梁・神岡線第二高原川橋梁・北陸本線庄川橋梁に転用される。
・1980年代 複々線化のため(E)に複線連続ワーレントラスが架けられる(開通は1983年)…(5)

***

快速線下り車内から撮ったものを。
20120401_000.JPG見えてきた。快速線は築堤だが、右見える緩行線はPC桁。

20120401_001.JPG橋門構が!

20120401_003.JPG快速線は単線桁なので、わけわからない状態に。4線のトラス桁がある。

20120401_004.JPG振り向いて取手方の橋門構。

20120401_005.JPGいままでは留置線にでも使われていたのだろうか、車止めがあるその先に、新しい橋梁が架けられている。開通までにはこの車止めや線路そのものも更新されてしまうだろう。

車止めが不憫に思えてきた。





栗原景氏JR完乗の日に水郡線が倒木と衝撃、常磐線ダイヤ大混乱

栗原景氏JR完乗の日に水郡線が倒木と衝撃、常磐線ダイヤ大混乱

鉄道

2012年3月31日、友人のフォトライター、栗原景さんが、水郡線常陸太田駅で国鉄・JR線完乗になるというので、お祝いというか立ち会いというかでご一緒しようと思い、出かけた。予定では929D、11時50分着の列車だったのだけれど、私は1本前と勘違いして2時間も早く水戸についてしまった。完乗については栗原さんのサイトをご覧いただくとして、その前後の出来事を書く。

当日はものすごい強風が予想されていて、私の列車も強風のための徐行で10分遅れで8時55分頃、水戸に着いた。結果的に、それが吉となった。

***

20120331_003.JPG下菅谷で駅便と撮り直し、瓜連から静まで歩いたりして時間を過ごす。砂が顔にバチバチ当たり、髪はゴワゴワに、そして耳の中まで砂で黒くなる始末。

10時34分、上菅谷に戻って栗原さんと合流。その列車は、時々飛んで来た枝を踏んづけているらしく、床下からそんな感触が難度かあった。

この時点で常磐線は強風で止まっており、水戸に向かっていた方々が内原や羽鳥、土浦で足止めを食っていた。

様子を見ながら、栗原さんは完乗列車を1本遅らせることを決めたが、その間常磐線は動かず、機転を利かせてバス移動した方々だけと合流し、完乗列車に。乗車したのは上菅谷発12時33分の931D。風はさらに強く、車内から前方を見ても砂煙でよく見えない。列車は断続的に警笛を鳴らしながら走っていた。ところが、額田と河合の間で…

20120331_006.JPGガコガコガコガコ。

衝撃と共に、車窓になにかが飛び散る。さっきの経験からしで枝だろうと思ったら、なんと枝を押しながら走っている! これが12時41分頃。

20120331_007.JPG急ブレーキがかかるよりも衝撃のほうが早かったので、おそらく発見できなかったのだろう、倒木と衝撃してから非常ブレーキをかけたようだ。停止してから窓を開けてみると、こんな状態だった。

動画。


幸い、単に停車しただけ、のような状態で、ケガ人などはなし。国鉄時代ならば運転士が撤去して点検後再開、なのかもしれないけれど、いまの時代だ。点検後、手歯止めをかけて指令に連絡し、保線の方(?)の到着を待つ。

20120331_008.JPG右前部のドアから。ここに見えるということは、台車の2軸の間にあるということだ。左側には、あまり飛び出していなかった。

いつのまにか保線の方(?)が来て、作業中。鋸で切断し、撤去する。

20120331_010.JPG撤去後の枝を見ると、これは枯れ枝を踏んだのではなく「倒木と衝撃した」のだとわかる。

動画。



左側。
20120331_009.JPG偶然、真横に鉄道電話が!

こうして撤去し、車両点検の後、現場停止から約45分後の13時26分頃、運転を再開した。

そして。

20120331_011.JPGおめでとー!

20120331_012.JPG小倉沙耶さんからのお祝いの品を掲げつつ、とんぼ返りする方々をお見送りする。この後、バスで大甕まで出て…と思っていたが、急遽、同じ列車で折り返すことにした。

20120331_014.JPG先の現場は少し慎重に通過し、それよりも上菅谷寄りでは、このように実際に倒木があった箇所の片付けをしていた。白く見えるのは警察官2名。

20120331_015.JPGそうして水戸へ戻ると、本来ならば駆けつけるはずだった、ライターの土屋武之さんが乗ったスーパーひたち13号が4時間以上の遅れをもって到着した。その後、居酒屋で打ち上げ。18時頃にいったん締めたあと、まだ運転再開していないので2次会に。

***

20時。そろそろ帰るかと改札に入ったら、すぐに出発するとのこと。急いで乗り込む。建前としては水戸発17時35分の1442Mが2時間以上の遅れで運転する形となった。2次会の参加者のうち、この列車で帰ることにした5人はグリーン車へ。

神立までは比較的順調だったけれど、そこから断続的に抑止がかかる。強風による抑止なのか、上野駅が詰まっているためなのかはわからない。

GPS端末で取得したログを置く。

20120331_001.jpg20120331_002.jpg佐貫で1時間以上停車した。いささかうんざりしたが、どうしようもない。我々はこういうときの事情も推測できるので、静かなグリーン車で静かにしていると、1駅ずつだが動き出した。

なぜか、藤代を出たところで、車内灯が消えた。
20120331_017.JPGE531系は、デッドセクションでも車内灯は消えないはずだが、検索すると、そういうこともあるらしい。どういうときに消灯するのかは未詳。

そうして0時頃に日暮里に着いた。約4時間かかった。その後、私帰宅した。他の方は、ホテルに泊まった方もいた。

常磐線の特急車内では殺伐とした状態になったらしい。ほかにもあちことでそういうことがあっただろう。乗客および関係者の方々、お疲れさまでした。


さよなら、銀座。

さよなら、銀座。

独言・日記

4月1日から、勤務先が移転する。銀座一丁目から京橋3丁目へ。徒歩5分ほどの場所への移転だ。

入社後、別館的に京橋2丁目に3年、八丁堀4丁目に3年いて、銀座に戻った。銀座勤務は11年間になる。その感覚からすると、銀座と京橋は華やかさが違う。八丁堀は全然違う。でも、仕方ない。

20120330_000.JPG銀座一丁目の駅を出てすぐ、「わした」の横から路地を入り、裏口からビルに入っていた。入社当時は新築に近く、7階から11階が執務スペースで、ひとりあたりの面積も大きかった。のちに6階~11階を勤務先が占めた。

20120330_001.JPGぼくは最初8階、異動で10階、異動で9階と動き、宝町は4階から異動で5階、八丁堀は1フロアだったので動かず、銀座に戻ってからは10階だった。

20120330_002.JPG5年近く使ったこの場所も、今日でおしまい。くたびれた什器類も更新される。

***

明日は実際に引っ越し作業をするのでフロアに入れる。しかし、明日行っても、もう「自分の場所」はない。裏口から「いつものように」入っても、きっとよそよそしく感じてしまうだろう。

この感覚は、例えば卒業した学校を、あまり時間をおかずに訪ねたときや、実家を出てから帰省したときに見る自分の部屋だったところ、みたいなときに感じるものと同じだろう。

もう絶対に戻ってこない場所。

勤務先におけるそういう場所は、宝町の4階だ。当時はバイク雑誌で仕事をしていて、そのフロアはほかに三つの雑誌があった。そのため、不夜城という言葉が似つかわしく、24時間人がいた。ぼくも、休日など皆無に近い状態だった。でも、仕事はとてもやりがいのあるものだったし、こなせばこなすほど、仕事が楽しくなっていった。そんな場所が宝町の4階だ。すでにそのビルは建て替えられしまった。


感傷的なことを書いたけれど、4月2日、新しいビル、新しい什器で18年目の勤務が始まる。新しいことをやらねばと、わくわくしている。

長野駅3・5番線の古レール+ホーム上屋

長野駅3・5番線の古レール+ホーム上屋

古レール・駅ホーム上屋・柱

長野駅の番線の呼称は変則的だ。かつて、善光寺を模した駅本屋があったころ、駅舎側の第1ホームが1番線、第2ホームが2番線・3番線…と、順送りに7番線まであった(『国鉄全線各駅停車6 中央・上信越440駅』に図がある)。しかし、現在は橋上駅舎となり、第1ホームは使用されておらず、第2ホームが1番線・2番線、第3ホームが3番線・4番線・5番線、第4ホームが6番線・7番線となっている。

第3ホームはどうなっているかというと、東側の中央で分断し、車止めを設置した上で、北側を4番線、南側を3番線としている。wikipediaによれば、こうなったのは橋上駅舎化時(1996年)ではなく、2000年12月1日である。

その、分断したあたりから北側のホーム上屋の支柱に古レールが使われている。
20120327_05.JPG北から南を見ている。ホーム中央の自動販売機の上あたりから向こうが、新しい屋根と支柱だ。自販機の右に写っている男性の後方に白い板がみえるが、これが分断された車止めの上に設置してある板である。

ご覧の通り、手前(北側)の支柱は古レール。しかし、屋根は波形鋼鈑であり、支柱が塗り替えられた上に清掃が行き届いてピカピカ光るほどなので、一見、古レールであることに気がつきづらい。

接合部をアップ。

振り返ると…
20120327_08.JPGこうなっている。垂木(枕木方向の梁)が鈍角である。支柱は踏面あわせ。軒桁(線路方向の桁)との接合もおもしろそうだ。

20120327_02.JPG軒桁と支柱を真横から見ると、こう。

20120327_04.JPG接合部をアップにするとこう。支柱は貫通し、軒桁が乗るような支え板を用意し、軒桁は支柱に横方向でくっついている。

20120327_07.JPG真横から見るとこう。


軒桁にレールを使う例って、あまりなかった気がする。でも、そこにレールが使われているからこそ、屋根の下が直線になり、スッキリする。


なお、支柱は塗膜が厚いため、古レールの調査はできなかった。




スーパーテネレ クラッチワイヤー交換

スーパーテネレ クラッチワイヤー交換

スーパーテネレ・テネレ700

昨年、オイル交換した後から、2速への入りが悪い。かねてより、クラッチワイヤーのレバー側の太鼓のカバーが破損していることと、ワイヤーが伸びきっている疑惑があったので交換した。

20120325_000.JPG約3700円。まだ欠品になっていなくてよかった。

20120325_001.JPGハンドガードを外し、アジャスタを回してケーブルを抜く。

20120325_002.JPGこんな具合に、プラ製の太鼓のカバーが割れている。以前見たときは、ワイヤーがほつれていたような気がするのだが…。

20120325_004.JPG新品の太鼓。こんなにきれい。



20120325_003.JPG新品のワイヤーにグリスを通すために、ワイヤーインジェクターを使う。これを使うの、10年ぶりくらいかもしれない。

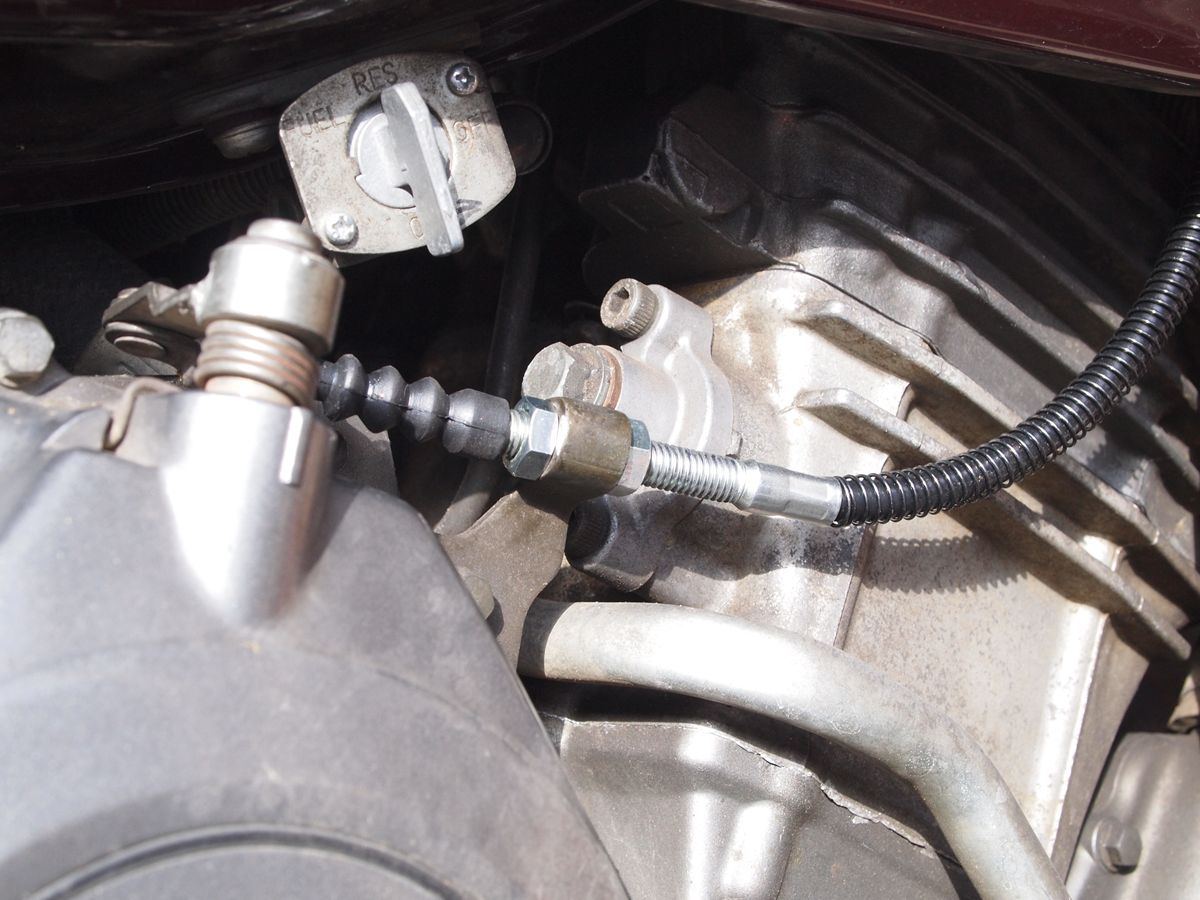

20120325_005.JPGクラッチ側のアジャスト。けっこう簡単に決まって助かった。やっぱり新品は伸びがないから合わせやすい。


しかし。
2速への入りの悪さは変わらない。ドグが欠けてたりするのだろうか。もうこのままつきあうしかないのか。ギヤ抜けが怖い。。。



東京ガス旧ロゴ チラリ

東京ガス旧ロゴ チラリ

標章・ロゴ

20120325_006.JPGある木造住宅。人が住まなくなってずいぶん経つようだ。

玄関(写真右)の左側にコンパネが打ち付けられている。その隙間に、赤い星が見えた。東京ガスの旧ロゴだ。

そのすぐ上と二つ下は東京都水道局の「専用」と書かれたプレート。すぐ下は不明。最下段二つは日本赤十字社会員(社員)章だろう。町内会などを通じて社員になることが多く、かなりの家の玄関で見かけるものだ。




オオゼキタク『歌旅人生2』

オオゼキタク『歌旅人生2』

音楽

オオゼキタクさんのライブ『歌旅人生2』に行ってきた。

日本語詞のラブソング、というものをほとんど聴いてこなかったぼくにはアウェイなジャンルなのだけれど、とってもいいライブだった。前回に続き「ゲスト」とのかけあいが入ることで、より楽しむことができた。

20120324.jpgゲストとは、鉄道写真家の中井精也さん(中央)と、キーボーディストの向谷実さん(左)、クリステル・チアリさんだ。中井さんと向谷さんがステージに出ているときは「写真撮っていいよ!」ということになったので、このシーンのみ写真がある。

意外にも、タクさんとゲストの方々とのつきあいはそれほど長いものではないそうだ。中井さんでも2年くらい。でも、これだけ楽しそうにかけあっているのだから、すぐにわかりあえたのだろう。タクさんにとっては中井さんも向谷さんも鉄道の面では(向谷さんは音楽の面でも)大先輩になるのだろうけれど、臆せずアタックするのがいかに大切なことか教えられる。

中学生の頃からカシオペアを聴き、コピーバンドまで(どうにか真似事を)していた私にとって、その向谷さんと、(もとは)鉄道方面での友人であるタクさんが同じステージで演奏しているというのが、とても不思議な感じだ。そして嬉しい。この、ゲストのターンを見ていて、タクさん、向谷さん、クリステルさん3人によるライブがあったらいいな。そう思った。

また、会場では中井さんの新著『DREAM TRAIN』が先行発売されていた。この本にはタクさんによるテーマも収録したDVDが付属するという。私は都合で書店で購入する予定としてしまったためにまだ入手していないが、大切に読み、大切に聴こうと思う。そちらの感想はまた改めて。


ひとつだけ不満。『旅の空』やってほしかったヽ(`Д´)ノ

楽しかった、ありがとう!











吉野正起写真展『道路2011 -岩手・宮城・福島-』

吉野正起写真展『道路2011 -岩手・宮城・福島-』

道路全般


銀座ニコンサロンで、吉野正起さんの道路写真展が開催されている。今回のタイトルは『道路2011 -岩手・宮城・福島-』。震災で被害にあった地域の道路だ。

吉野さんとは、2010年9月に銀座ニコンサロンで開催された写真展『道路』で初めてお会いした。道路を尋ね歩き、写真に収める。作品にする。誰の記憶にもでてきそうな道路の光景を切り取った、すてきな写真展だった。

20120323_001.JPG道路に船が鎮座しているような、被害そのものと言えるもの。暴力的に破壊された道路。プラ板のようにねじ曲げられ、結び目のようになっているガードレール。原発事故の影響で立ち入り禁止となった道路の看板。震災前とまったく変わらない姿だけれど、人の気配のしない道路…。ここに掲示されているのは道路なのだが、あまりに受け取るものが異なる。よって、見る人によって、まったく違う印象を持つ写真展となるだろう。

私がいちばん強く印象に残ったのは、人の気配のしない山間部の道路である。上の写真でいうと、柱の2面、その右の3点。コントラストをつけずに、でも明るくプリントされたその画面には、ありふれた、だれの記憶にもある道路が写っている。ただし、廃道でもないのに草が路面に這い出し始め、周辺の民家には人の気配がない…。

20120323_002.JPG吉野さんも、撮りながら、さまざまなことが胸に去来したという。太平洋側だけでなく、日本海側も本当は写真に収めてあるのだ…。

おそらくこうした会場にいれば、否が応でも観客は震災の話を始めるだろう。その都度、そういう話につきあわねばならないご苦労は大変なことと思う。

吉野さんと話していて、気がついた。私は、被災した道路には趣味的な興味が湧かないのだが、それは、「まだ使えるのに、新しい道路に代替された悲しみ」を宿していないからだ。それは、向き合ってもこちらは悲しくならないし、むしろ積極的にそれを写真なり文章なりで描き出すことに力を注げる対象だ。

一方、災害で破壊されたり立ち入りを禁止された道路は、単なる地域の悲しみしかない。本当の悲しみだ。それを、自分の思考をまとめるために眺めたり、あるいはエンタテイメントとして解釈することは、私には不可能だ。只見川の橋梁を撮りにいったことがあるが、それは、親しみのある場所だったからだ。

吉野さんの作品は、鑑賞者が災害の写真をどう捉えているかを浮かび上がらせる。私は、前述の通りだ。みなさんは、どういう印象を受けるだろうか。


ニコンサロン連続企画展 Remembrance 3.11 吉野 正起
3/21 (水) ~3/27 (火) 10:30~18:30(最終日は15:00まで) 会期中無休
