折橋隧道 扁額の誤字(長野県)

折橋隧道 扁額の誤字(長野県)

隧道・廃隧道



国道361号の、木曽福島町と開田村はともに木曽川の支流にある町で、両者の間には峠がある。いまは地蔵トンネルという長いトンネルで抜けているが、その旧道に、この折橋隧道はある。写真は東側の坑口で、坑門は土砂に埋まっている。開口しているかどうかは定かではない。

その前には伐採された樹木が乱雑に積み上げるように捨てられている。土砂の流入で、いずれきちんと埋まってしまうのだろう。


幸いなことに扁額は見える。右端には増田甲子七の署名がある。第一次吉田茂内閣の改造後、運輸相となり、以後、閣僚を歴任した人物だ。

手の届く高さだが、捨てられた樹木のせいで近づけない。こちらには「新開口」とある。新開とはここから10kmほども手前、木曽福島市街の地名だ。

よく見ると、「隧」の字が不自然である。之繞(しんにょう)の位置がおかしい。


よく見ると、「墜」を「隧」に彫り直している!


だれか、彫る前に気がつかなかったのか。文字の誤用、混同はかなり以前からあったと見え、「○○に『墜道』と書いてあった」ということで「隧道は墜道とも書く」と主張する人もいるが、それは「独壇場(どくだんじょう・誤)」が「独擅場(どくせんじょう・正)」にとってかわったような話なので、私はその説には与しない。

* * *

反対の西側。

少し堀割を作り、その奥に坑門を配している。こちらは完全に塞がれている。


廃ガードレールを利用した蓋だ。縦に15本並べ、それを水平に帯状にガードレールで留めている。下部はコンクリートのブロックを築いている。


こちらにも扁額はあり、「折橋隧道」とあるかに見える。しかし「隧」の文字部分は苔に覆われて見えない。その下には「開田口」とある。そして、これまた苔で見えないが、おそらく増田甲子七の名前が右下にあるようだ。

2013年9月17日追記:
「墜」「隧」について、平沼義之さんから興味深い資料をいただいた。明治時代の漢和辞典に「隧(ツイ、ズイ)」を「隧(スイ、ズイ。同じ漢字)」と分けて項目を立てた上で「墜と同じ」と書いてあるという。ツイートをソースごと転載すると無関係のツイートも表示されてしまうので、テキストのみを転載する。

(1)
折橋隧道の記事で触れられていた「隧道」と「墜道」の表記のお話ですが、後者が誤記に由来するというお話しにソースはありますか? 実は私も前からこれを調べており、まだはっきりした証拠には辿り着けないものの、誤記ではなかったと考えています。

(2)
例えば、大正11年の田辺朔郎の「とんねる」の序文()の内容などは、それぞれの表現に支持者がいたことを感じさせます。

(3)
また、添付した明治時代の漢和辞典が、「隧」を「墜に同じ」として紹介しているなどをみても、この二つの字は誤用というよりは、わが国に入ってきたと思われる明治の最初頃から混用があったように思います。以上です。

対して、私が誤字だと考える根拠は、回答としては成り立たないかもしれないのだが、「漢字の使われた方に関する考え方」を根拠としている。

漢字は、音が通じると平気で誤用されてしまう。個人的に身近なところでは、「磯部」の「磯(日本では海の磯)」、これをまったく意味が異なる「礎」「礒(川にある石)」で代用されることがある。異体字も同様に有名ならともかく、「本来の意味」を持つ漢字があり、それが圧倒的に有名な場合は、私は異体字(代用字)は誤り、と考えている。いくら「斎藤さん」が「斉藤さん」と誤記されようと、両者の漢字はまったく異なるものなのである。もっとも、漢字は読み方も形もどんどん変化するものであることは重々承知の上で、書いている。

逆説的な「誤記説」の補強としては、扁額が誤記でないなら修正する必要はない、ということもある。真相は不明である。

こうしたことは「正しい/誤り」という話ではなく、その変化の度合いを把握することが大切なのではないかと認識を新たにした。平沼さん、ありがとうございました。
PR

『名作・迷作エンジン図鑑』(鈴木孝著/グランプリ出版)

『名作・迷作エンジン図鑑』(鈴木孝著/グランプリ出版)


(写真背景のピストンは、国鉄DML30HS~DML30HSIまでのエンジンのどれかのもの)

素晴らしい本だった。著者は日野自動車の副社長を務めた人で、エンジンマニア…エンジンの生き字引という人だ。「迷作」は、便宜上そう読んでいるだけで、試行錯誤の賜物と言えるそうしたエンジンに対する著者の敬意も強く感じる。

著者の、深い探究心こそ、本書の核だ。著者が持つ縁、探究心、著者が持っていた(作り上げた)環境というものも書かれていて、読者はそれこそが著者の人徳だと感じるだろう。例えば、一つ、疑問が生じる。それを、著者の持つその縁で、間に外国人を含めて数人、時には9人もはさんで、ついに解決に至る。そんな実例がいくつも掲載され、それをもとにしたエンジンの解説がまたおもしろい。

本書の内容は公式サイトに詳しく載っている。通読すると、ディーゼルエンジンを主軸として、ではあるが、1940年代頃までの世界、特に欧州と日本のエンジンの潮流が見えてくるようだ。国内のディーゼルエンジンの歴史などは黎明期から判明しているものだと思っていたのだが、さにあらず、それが本書のおもしろさになっている。

* * *

興味深いのは、著者ほどの人といえども、自社のエンジンの行方ですらまだまだ知らないことがたくさんあるということだ。第24章「木曽谷の奥で待っていた帝国陸軍の軍用車エンジン」で、赤沢自然休養林の保存機関車について触れられているのだが、鉄道ファンには知られた保存機関車にも著者は数々の発見をしている。鉄道趣味者である私としては、そこにも非常におもしろさを感じた。

鉄道のディーゼルエンジン史に興味がある人も、ぜひ読んで欲しい。そして、まだまだ世界的に試行錯誤していた時代に国鉄が独自にディーゼルエンジンを制式化しようとしていたこと、それが果たせなかった(成功しなかった)ことについて、考え合わせてみるとおもしろいと思う。





新菅橋。かつて落橋してしまった橋(長野県)

新菅橋。かつて落橋してしまった橋(長野県)

廃道

菅橋(長野県)木曽谷初のRCアーチ橋の続き。


すぐ近くに、菅橋の新道と思われる橋があった跡がある。


桁はないが、親柱はある。右岸側だけ、写真を撮った。左は「昭和四十年三月竣工」、右は「しんすげばし」。「ばし」と濁るのは珍しい。


この新菅橋は、PC箱桁橋だった。あろうことか、1989年にPC鋼線の腐食が原因で落橋している。竣工からわずかに24年だ。こちらのサイトに落橋時の写真があり、ダンプカーが天を向いている。幸い、死者は出なかったようだ。
独立行政法人土木研究所 構造物メンテナンス研究センター

また、こちらのサイトでは、岐阜県の落橋例とともに、同じ建設会社による杜撰な建設事例として書かれている。
長 尚(ちょうたかし)のホームページ 橋梁長寿命化修繕計画考

どうも、悪い事例として有名な橋のようだ。

菅橋(長野県)木曽谷初のRCアーチ橋

菅橋(長野県)木曽谷初のRCアーチ橋

アーチ橋

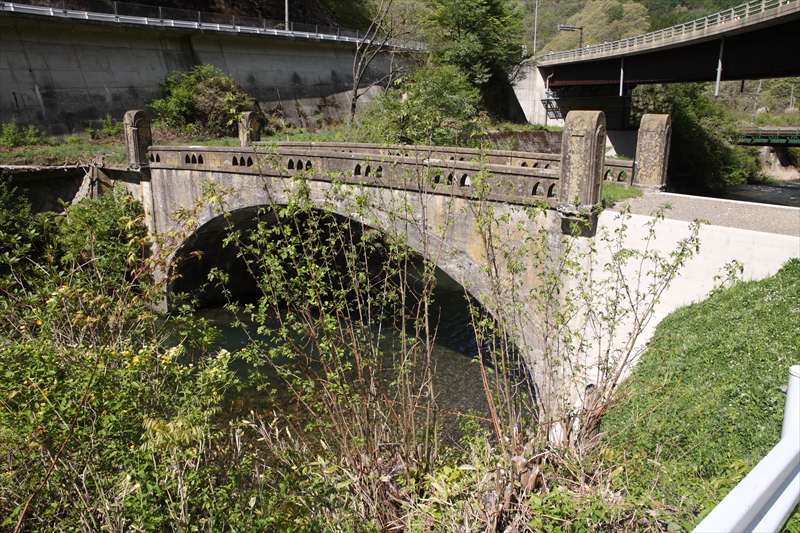

国道19号から見える菅橋(すげはし)。木曽谷初の鉄筋コンクリート製アーチ橋ということで、選奨土木遺産に選定されている。木曽川が狭まっているのか、そこを狭めたのか、そういう場所に架かっている。上流から下流を見ていて、左岸(写真左上)は旧道、右岸の右上の橋は現道。その下に小さく見える緑の橋はJR中央本線の下り線だ。右岸のたもとは護岸がコンクリートで作られている。これは新しい。

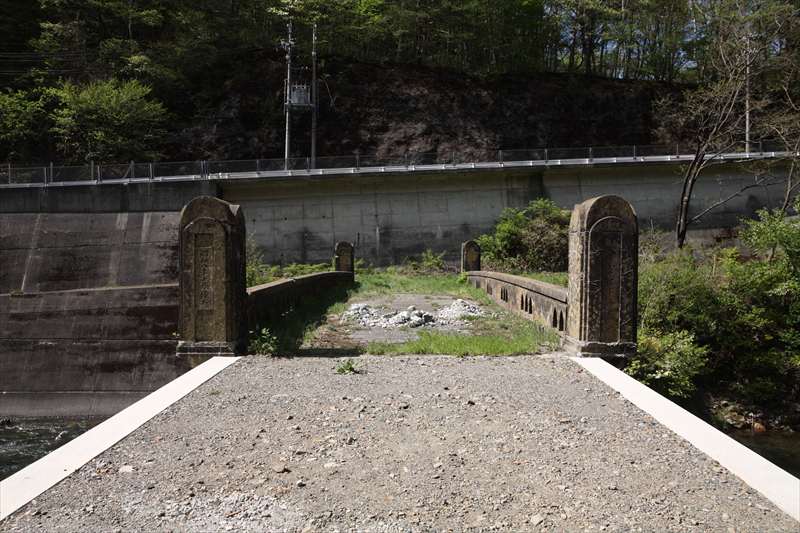

特徴的なのは、にょっきりと突き出た親柱。
このように。

右岸側、左は「昭和八年十月竣工」、右は「すげはし」。

左岸側、左は「町村道 菅道 木曽川」、右は「菅橋」。こちらはどちらも拓本を取ったような跡がある。

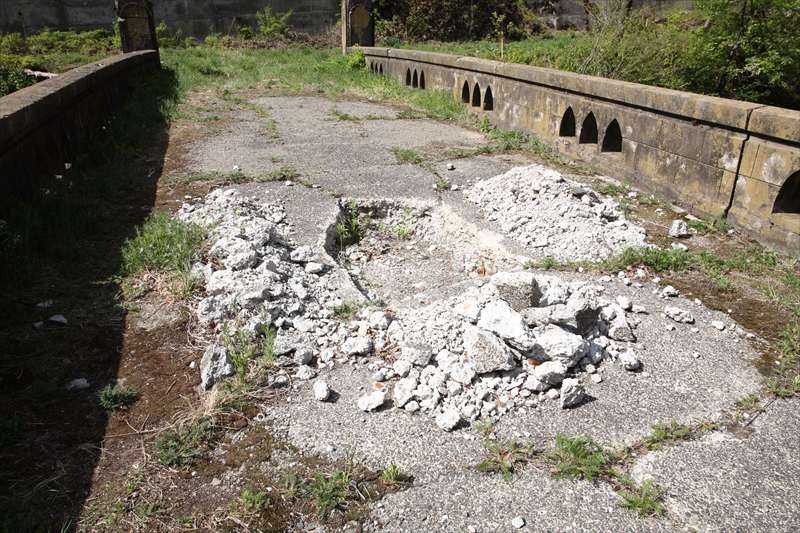

床版には穴が空いている。意図的に掘られたもののようだ。充腹部を確認したのか、それとも劣化を確認したのか。

欄干には特徴的な尖塔の孔がある。軽快な印象を持つ。

下流から。

この橋を来るまで渡ることはできないが、橋台部分を補修してあることでもあるし、きちんと保存、というか存置されるものと思う。



飯岡橋(ゆうかはし) 下路プレートガーダーのようなRC桁

飯岡橋(ゆうかはし) 下路プレートガーダーのようなRC桁

コンクリート桁

吉井川と吉野川が落ち合う、「落合」という場所に、この歩道橋があった。銘板に「ゆうかはし」とあるが、漢字は「飯岡」と当てる。片上鉄道の吉ヶ原駅の近く。いまは同じく柵原町となっているが、かつては飯岡はひとつの独立した自治体「飯岡村(ゆうかそん)」だった。飯岡の街から周匝の街への、徒歩ならではの短絡ルートとして使われるのだろうか。

コンクリートの桁橋は縦桁がメインで構成される上路桁が普通で、その場合、手すりの位置にはなにもない。しかし、この橋はまるで下路プレートガーダーのように、手すりの位置にある部材が構造を担っている(と思う)。プレート(?)の高さが低くなる端部は鉄製の手すりがある。


橋梁に見る道の新旧(『廃道サミット』2012/9/2より)

橋梁に見る道の新旧(『廃道サミット』2012/9/2より)

橋梁一般

約1年前の2012年9月2日、カルカルで『廃道サミット』が開催された。そこでのプレゼン資料を公開する。

橋梁の更新について、簡単にまとめた。まずは道路橋によく使われる形式を、特長とともに紹介。

基本的に、時代が下るほどガーダー橋のスパンが伸び、安価かつドライバーの視界の妨げにならないガーダー橋になっていく。

続いて、橋の更新パターンを。


続いて阿寺橋・阿寺川橋について。

以上、約15分…だっけな。

(関連項目)
「阿寺渓谷」と書いてある橋
阿寺川橋 顛末/『トラック野郎 熱風5000キロ』に捧ぐ

当日の模様はこちらに。
廃道サミットまとめ(2012年9月2日)



あじさい橋 最新のラティスガーダー(長崎県)

あじさい橋 最新のラティスガーダー(長崎県)

ラティスガーダー

羽衣橋と、この位置関係にある、ラティスガーダー。「あじさい橋」という。これも、羽衣橋と同様の理由で設置された橋。同じ軸線上に、同じ形の「うみてらし橋」がある。

ラティス桁といっても、大正期のようなアングル材ではなく、丸い鉄棒を溶接している。丸棒が溶接される「枠」が華奢であることは、羽衣橋のガッチリとした部材の太さと比べるとよくわかる。両者の構造の違いが「枠」によく現れている。

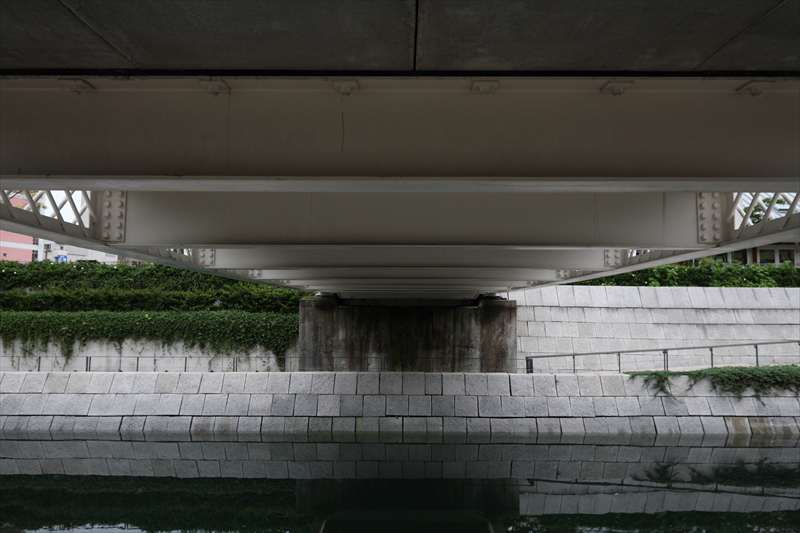

銘板および裏側。

桁の「枠」の華奢さにくらべて、横桁はがっしりとしている。通常の下路トラスならば、これと同じくらいか少し高さがないくらいの部材が下弦として使われると思うが、これも、構造をよく表していると思う。



この橋が誕生した経緯はこちらに詳しい。
フォトエッセイ     橋を巡り人を想う  長崎・水辺の森公園  -軌道修正の宿命-

周辺情報はこちら。
水路にかかる橋

ほかの橋もきちんと見たかったが、時間がなかった。改めて行かなければならない。






羽衣橋 フィーレンデールトラス(長崎県)

羽衣橋 フィーレンデールトラス(長崎県)

フィーレンデールトラス

予備知識なしでこの橋に対面したので驚いた。長崎空港からレンタカーで市内に向かい、ながさき出島道路が終わったところで、この橋が真正面に来る。そこで知った。

少し反っている。トラス部分は全溶接。中路の歩道橋なので桁の高さもなく、通る人もこの橋が珍しい形だな、などとはたぶん気づかない。


羽衣橋の銘板。見れば2003年。

この橋が誕生した経緯はこちらに詳しい。
フォトエッセイ     橋を巡り人を想う  長崎・水辺の森公園  -軌道修正の宿命-

周辺情報はこちら。
水路にかかる橋

ランドマークとしてこの形式を選択したようだ。


フィーレンデールトラスは、近年になっていくつか架けられている。全国でもそう数は多くないが、三角形を用いるトラス橋よりも視界にうるさくないため、これからもう少し採用事例が増えるのではないかと感じている。


●関連項目
あじさい橋 最新のラティスガーダー(長崎県)

『鉄道車両のデザイン』(南井健治著)

『鉄道車両のデザイン』(南井健治著)

鉄道の本

やっと、「ちゃんとした」鉄道車両デザインの本が出た。サブタイトルは「デザイナーは何を考え、何をするのか」。

日本の鉄道趣味においては…いや、世間一般的には、「デザイン」という言葉は意匠、つまり目で見える部分だと思う人がほとんどだ。ではコンセプトを作り、全体を統括する人はなんと呼ぶのか。それも「デザイナー」である。イメージとしては「企画・編集」の機能を含む。名のあるデザイナーは、その役割がメインなのだが、世間一般はロゴなどの見た目の話しになってしまう。

デザイナーたちは、意匠だけを考えているのではないと言うことを常々、言っている。本書は鉄道車両という特殊な市場と考え方が必要な工業製品の「デザイン」について、ファンに理解を求める本である。



具体的に筆者が何を言ったかとか、本書ならではの内容はここには書かないが、鉄道車両は単に更新計画で機械的に製造されているものではないということがよくわかる本である。鉄道車両のファンに限らず、鉄道が好きな人は、ぜひ読んで欲しい。



柏崎駅前の鉄道情緒喫茶店

柏崎駅前の鉄道情緒喫茶店

鉄道

柏崎は母方の実家なので非常に馴染みがある。この夏も3回も行っている(親戚のところへは行っていない、単にぶらついただけ)のだけれど、その3回目。遅くなった昼食を取ろうと、雨が降っていたので駅前を見渡したら喫茶店があった。覗いてみて驚いた! 入ってみて、なお驚いた!

(写真はすべて許可を得て撮影)


新潟ゆかりの鉄道関係のものが展示されている。なぜか九州も少し。なにかしらシンパシーがあるのかもしれない。サボは非常に貴重なものが多い。釣り下げ式の「出雲崎行き」なんて、越後線に客車列車が走っていた時代のものだ。そして、国鉄の制帽と腕章もいろいろなものがある。

スツールの台座は保線用車両の車輪だ。それぞれ、少しずつ形が違う。飲み屋の「バー」の語源となった足置きの「バー」はレールだ。

もっとも貴重なものはこれだろうか。「祝開通 柏崎駅」。なにが開通したときのものだろうか。北越鉄道か。越後鉄道か。あるいは専用線か。

私は全然、店の人に経緯を聞かなかった。「せとうち」と違い、あまりそういう雰囲気ではなかった。WEB上には「オーナーには知識がなくてオークションで落としている」というような話があがっているが、それにしてはかなり精選された方向性を感じる。知識がないならもっと散漫になり、「コレクション」とは言い難い集め方になるはずだ。イメージとしては、糸魚川から柏崎の間で見ることができた鉄道。

なお、食事は、ハンバーグ+ナポリタンのセットを注文した。美味しかったし、満腹になった。土産は美野屋の明治饅頭。
* * *

さて、冒頭の写真。このシートの正体が知りたい。
背もたれの肩部の把手から70系電車のシートではないかと思ったのだが(80系も同じ形状)、70系は木製。70系全金車はシートの形状が違う。クハ68でもない。

写真には写っていないが、枕木方向には箱形の暖房器具収納のボックスがあり、これは電車の証拠。窓側に肘掛けがないので優等用ではない。気動車は窓下に暖房管が通るのでボックスがないはず、かつ写真もそこそこ残っているキハ04・07、キハ17系、キハ20系、いずれも違う。客車でもない。

新潟ローカルの70系の車内のカラー写真があれば解消できるのだが…。どなたかお持ち出ないだろうか。
