ランガー補強された謎のポニートラス（国見山鉱山中部軌道）

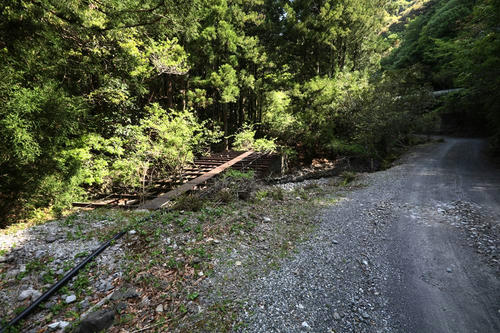

『廃線跡の記録4』でLEVEL_7Gさんがレポートしている国見山鉱山に行ってきた。目的はこのランガートラスだ。

最初、twitterで写真を見たときにはボーストリングトラスかと思ったのだが、よく見ればトラスの上にアーチがある。これは関西本線木津川橋梁と同じ種類だと思い、そのようにお伝えした。つまり、もとはポニートラスであり、それを補強するためにアーチをかけ、ランガートラスにした…というものだ。

しかし、実際に見てみると、どうもそうではないと見える。このあたり、LEVEL_7Gさんとは見解が異なるのだが、私のは状況証拠からの素人の見立てなので、そのあたりはお含みいただきたい。

桁は、軌間610mmの中部軌道にあり、複線のうち片側が撤去されている。左右のランガートラスはアーチ上部で結合されているが、構造部材ではなく、倒れ込みを防止する程度のものに見える。

また、右側のように、縦桁が橋台というか地上というか、こちら側に突き刺さっている。どうも「適当さ」がちらつく。

よく見ると、奥に小さなアーチがある。これは後述。

このようにポニートラスの外側には、倒れ込み防止の三角形にアングルが汲まれている。しかし、アーチの部材は後付けとは思えず、ポニートラスの端柱から下弦の内側にリベット留めされ、そこに横桁も鋲結されている。これは小さなアーチの写真でよくわかる。

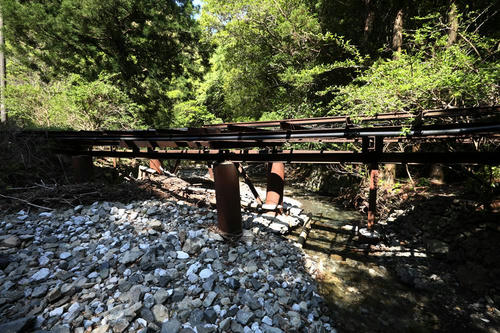

上の写真左下に鉄製の橋脚が四角いコンクリートブロックに刺さっている。写真ではわかりづらいが、これは宙に浮いている。ちょっと押してみるとぶらんぶらんと揺れ、それが原因で脚がもげたり、ひいては橋が倒壊したりしては大変なので、あわてて揺れを止めた。

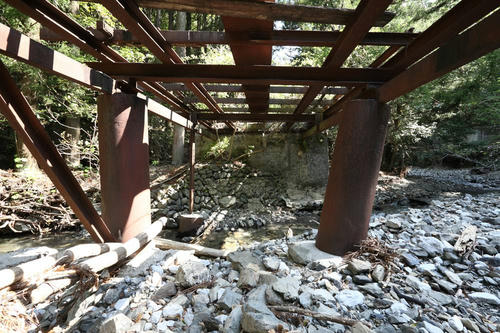

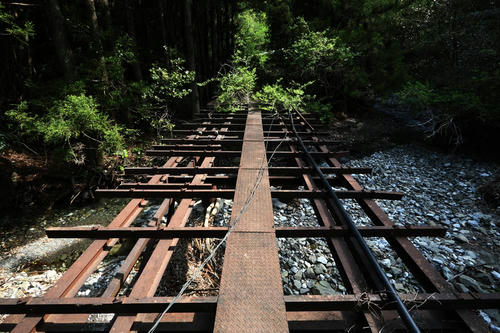

裏側。縦桁が2本。ポニートラスの下弦材より太く見えるが、同じ厚さ・幅のＬ字型のアングル材である。背面同士で組み合わせて凸状にしたものを2組つくり、その間を縦の帯材で結んでいる。通常のトラス橋の縦桁のように、Ｉ字鋼よりはよほど弱そうだ。

橋台を見ると、河原の石を積んだ部分とコンクリートの部分がある。おそらくコンクリートは後年の補修。そして、そのコンクリートの中には腐った木材が見えていた。この付近の川の流れは何度か変わったようで、橋台や周辺の土木構造物は破壊されていた。

小さな方のランガートラス。

真横から。

先に述べたように、アーチの部材がトラスの下弦につながっているのがわかる。

ランガーの吊り材が、トラスの垂直材の外側についているのだが、斜材や倒れ込み防止の外側の部材との接合を見ると、最初からこうなっているように見える。


見た目はランガートラスだが、その成り立ちが、最初からなのか、ポニートラスをあとからランガー補強したのか。私は前者の見解だが、そもそも、これから他の橋も挙げるが、かなり適当な作りという印象も受ける。ここはそのまま鑑賞したい。

（関連事項）

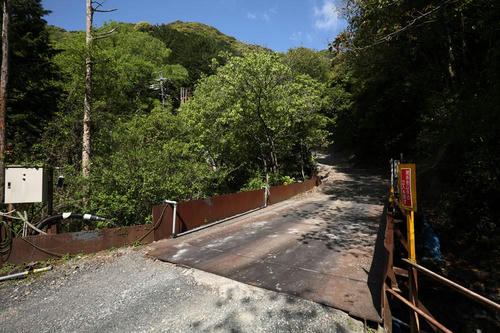

横桁が強そうな橋（国見山鉱山中部軌道）

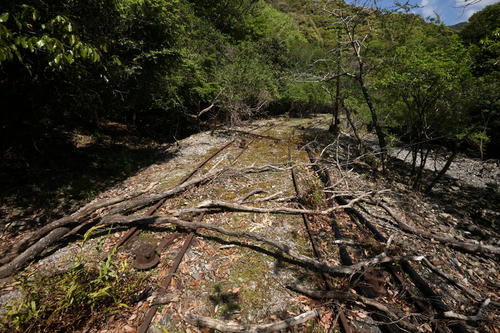

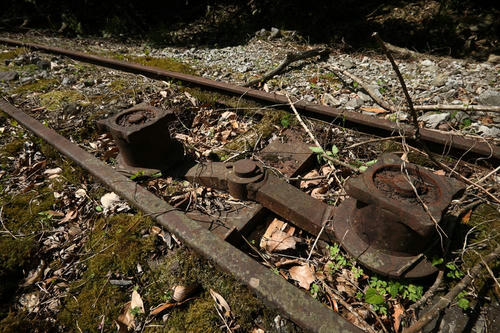

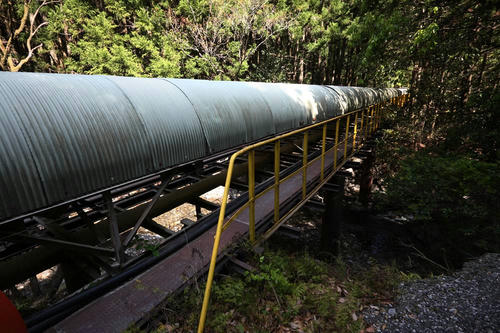

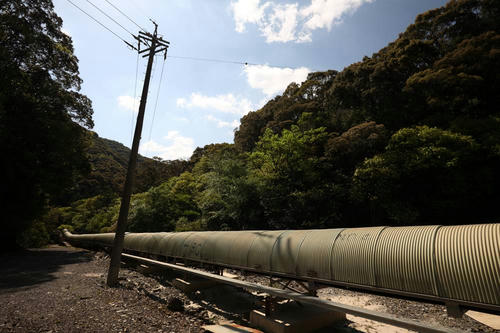

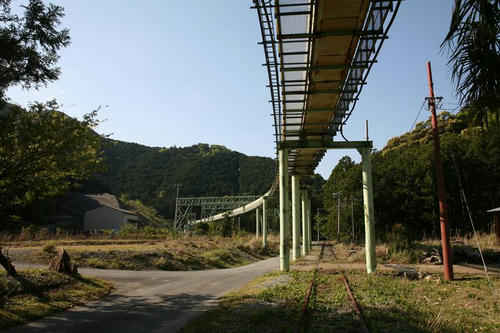

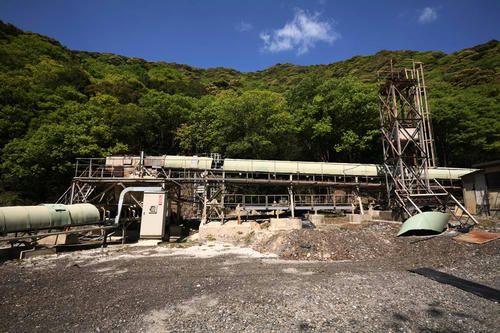

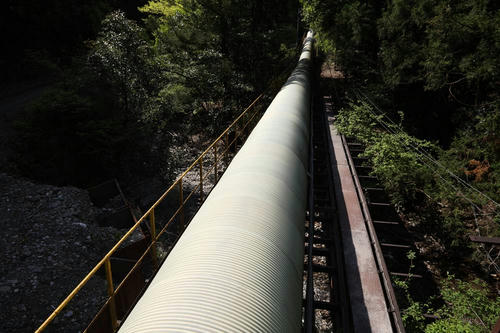

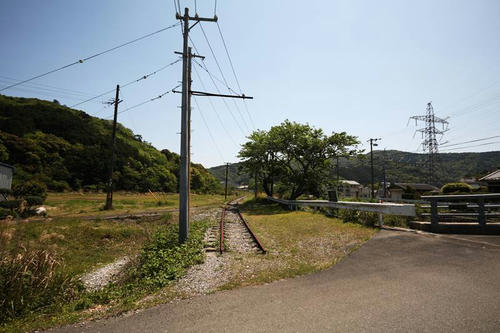

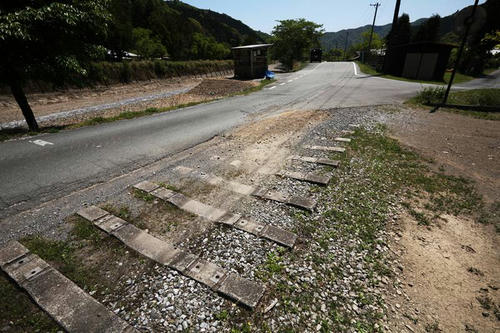

国見山鉱山のベルトコンベアと、そこに残る中部軌道の線路

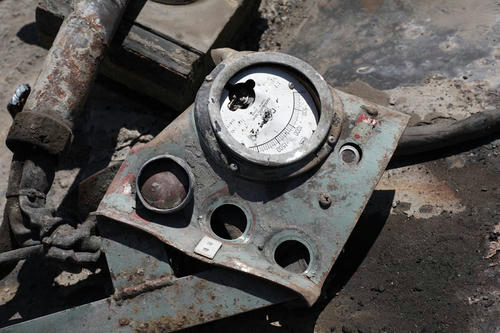

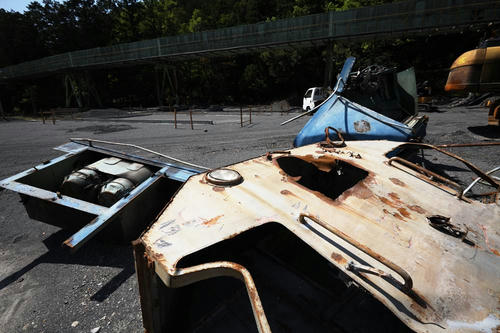

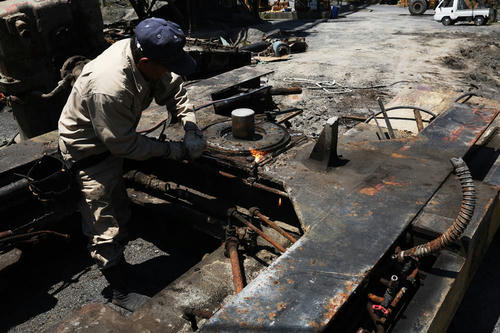

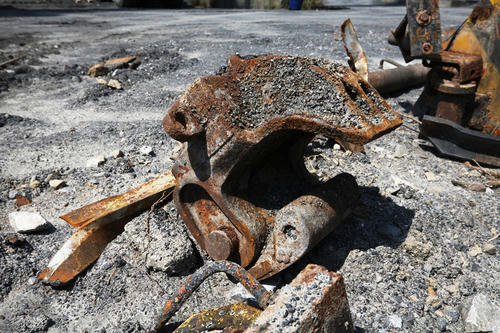

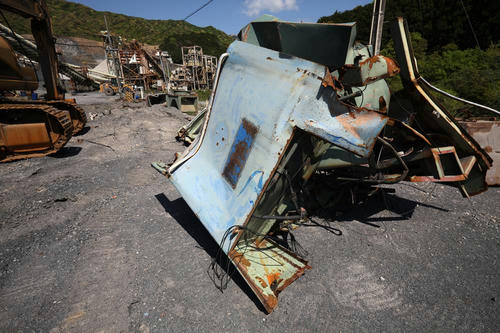

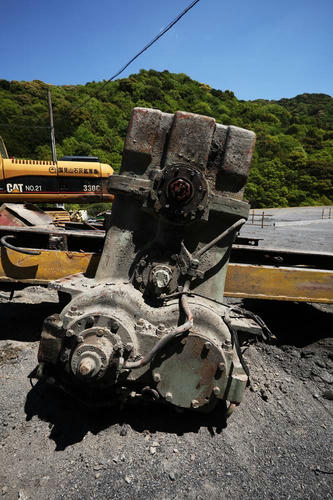

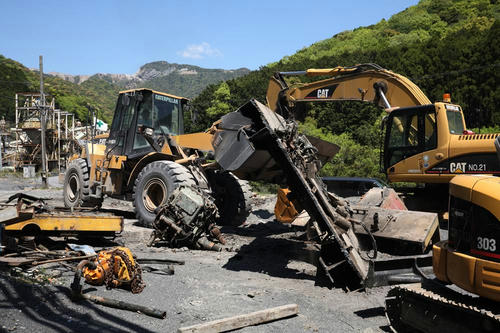

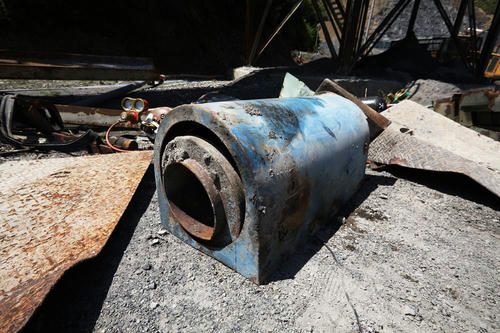

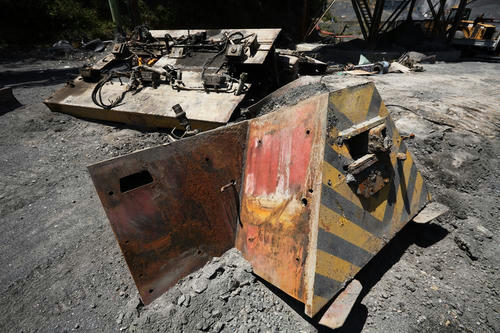

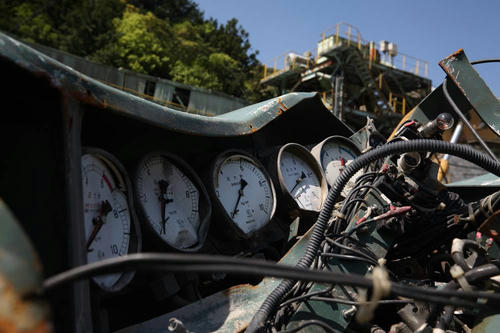

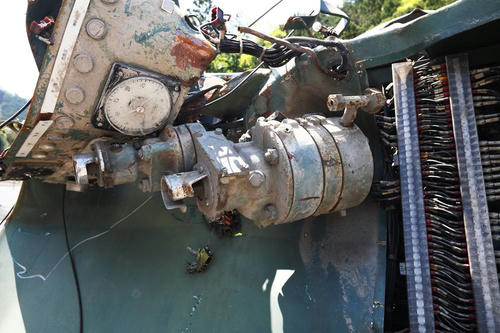

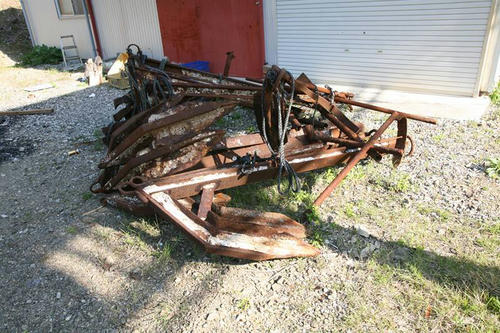

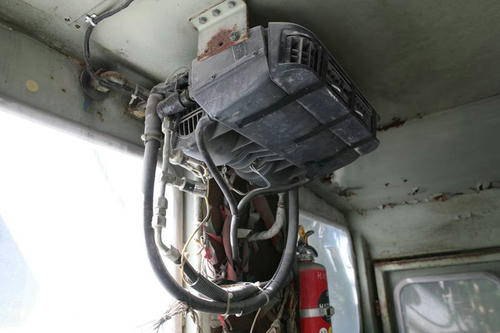

国見山鉱山D-507の解体

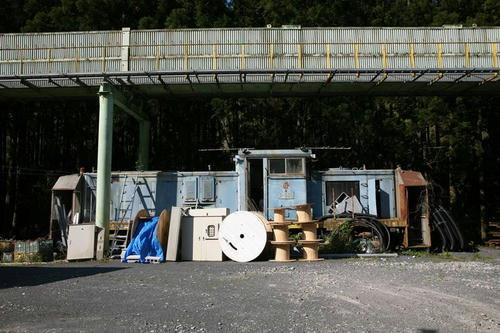

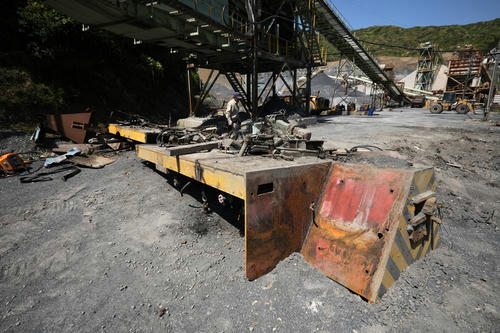

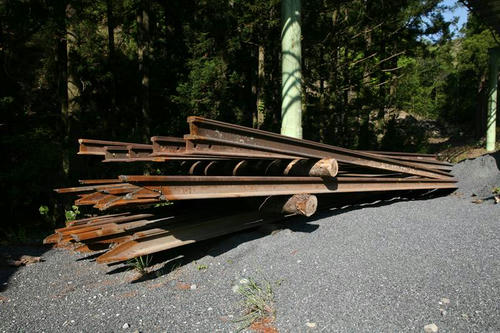

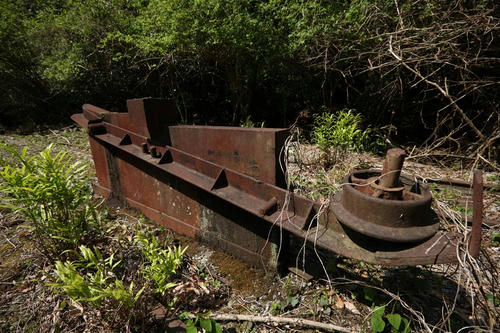

国見山鉱山の光景

宮川橋（奈良県五條市大塔）

熊野川の支流、宮谷川に掛かる宮川橋。画面左の白い建物は、元大塔村役場、現五條市役所大塔支所。


北側。直進すると八郎橋がある。画面左（東側）に市役所支所がある。

残念ながら左の親柱は見えない。

右側は「みやがわばし」。その前にはカーブミラー、古い「↑注意」とともに。

対岸、南側。下流川に歩道橋。

左側の親柱は「宮川橋」。

右側は「宮谷川」。

部材はリベットでの接合だが、下弦の端部は補強されている。リベットだと、後年のボルトによる補強がわかりやすい。

山間部・旧道奥の出光

八郎橋のすぐ隣にある出光。この道はこの先、平成23年紀伊半島大水害により通行止めなのだが、道路の上流にはこの出光までは行ける、と知らせる看板がある。山間部の給油所は減る一方なので、こうして営業しているところはとても貴重だ。

小さなキャノピーはむろんかわいいのだが、防火壁から天方向に伸び、直角に曲がってキャノピーの上に伸びる3本の通気管がすてきだ。隣接して民家があるため、わざわざキャノピー上まで延ばしたのだろうか？

平成23年紀伊半島大水害後の仮設道路

八郎橋のほぼ真西で写す。八郎橋は国道168号の橋として熊野川の東側（左岸）にかかるが、その南側で通行止めになっている。写真左右中央、谷筋に沿って木が倒れ込んでいるのがわかるだろうか。水害の跡だ。

仮設道路は対岸にある。写真のように鉄骨で脚を作ったいわば高架橋で、ところどころ、クルマの擦れ違いように膨らんでいる。

GoogleMapsを見ておどろいた。その膨らみが反映されている。

大きな地図で見る
地図の中央、水平に右に伸びる谷に掛かるのが八郎橋だ。


仮設橋は、このように鋼管橋脚によって支えられている。上写真右の、黄色のラインが入った道路も国道168号。

現地はダンプがひっきりなしに通っている。一日も早い復旧を願う。

八郎橋（奈良県五條市／旧大塔村）

奈良県の旧大塔村（現五條市）にある八郎橋。旧道倶楽部で永冨さんが記していたのをメモしておいたので、訪問した。ポニーボーストリングトラスかと思うが、ポニーゆえに橋門構がなく、よって曲弦トラスとの区別が難しい気がする。永冨さんも、サイト「橋の散歩道」も断定には慎重になっている。

北側。写真左は東側（山側）になる。山側は2011年の紀伊半島大水害での被害も大きく、その復旧工事がいまも進められている。その看板により、親柱は見えない。

見えているほうの親柱には「はちろうはし」。

すぐ横（山側）に歩道橋が架けられている。

桁の上部はじっくりと観察できる。垂直材は左右方向に膨れている。左右の垂直材が横桁とつながれ、その上に縦桁が走っているようだが、裏側に回り込むことはできないため、憶測。

南側から。こちらは親柱はない。

トラスを内側から。

全景を合成してみた。悩ましいプロポーションかもしれない。なお、銘板等はなかったと思う。
