津山のターンテーブル
津山機関区の扇形庫
タブレット閉塞機の内部の続き。

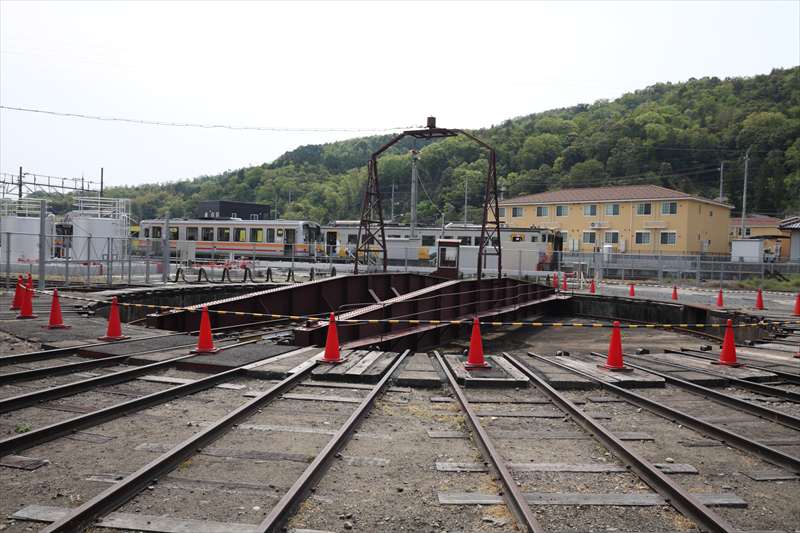

18m級の下路式電動ターンテーブル。

ロックは手動。レールの間に凹形の受け台があり、ロッキングハンドルを操作するとリンクが作用し、ロッドが凹形の受け台にはまり込む。

これはその逆側。桁上のレールと地上のレール、ここまで離れていても、ゆっくりなら機関車でも大丈夫というのはいささか驚く。

欄ボードは、桁の上と側面にある。

操作室。

動画を撮った。


桁端部の車輪が回転している。本来、バランスすればこれは浮いたまま…なのだろうか。


（関連項目）
水上駅の転車台の走行装置
