天竜川橋梁（天竜浜名湖鉄道）

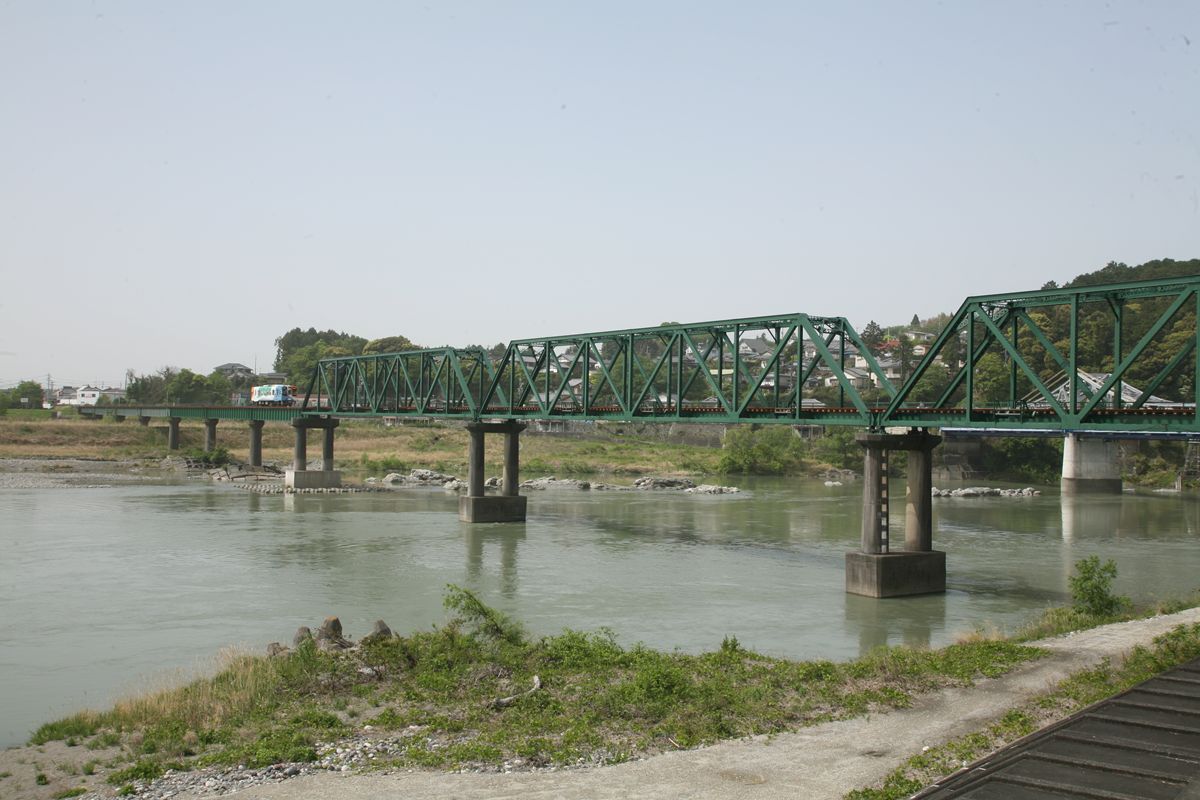

天竜浜名湖鉄道が、天竜川を渡る橋梁。上の写真は下流側・左岸から撮影。

溢流部（西鹿島寄り）は7連のプレートガーダー、本流部（掛川寄り）は3連のワーレントラス。冒頭の地図を「写真」に切り替えればわかるとおり、現在もその関係は変わっていない。架設時と現在とで、溢流部と本流部が逆転したり、流量が変化してまったく流路が変わることも珍しくないのだが、この天竜川橋梁は架設当時と同じ状況にある。

歴史的鋼橋集覧はこちら。

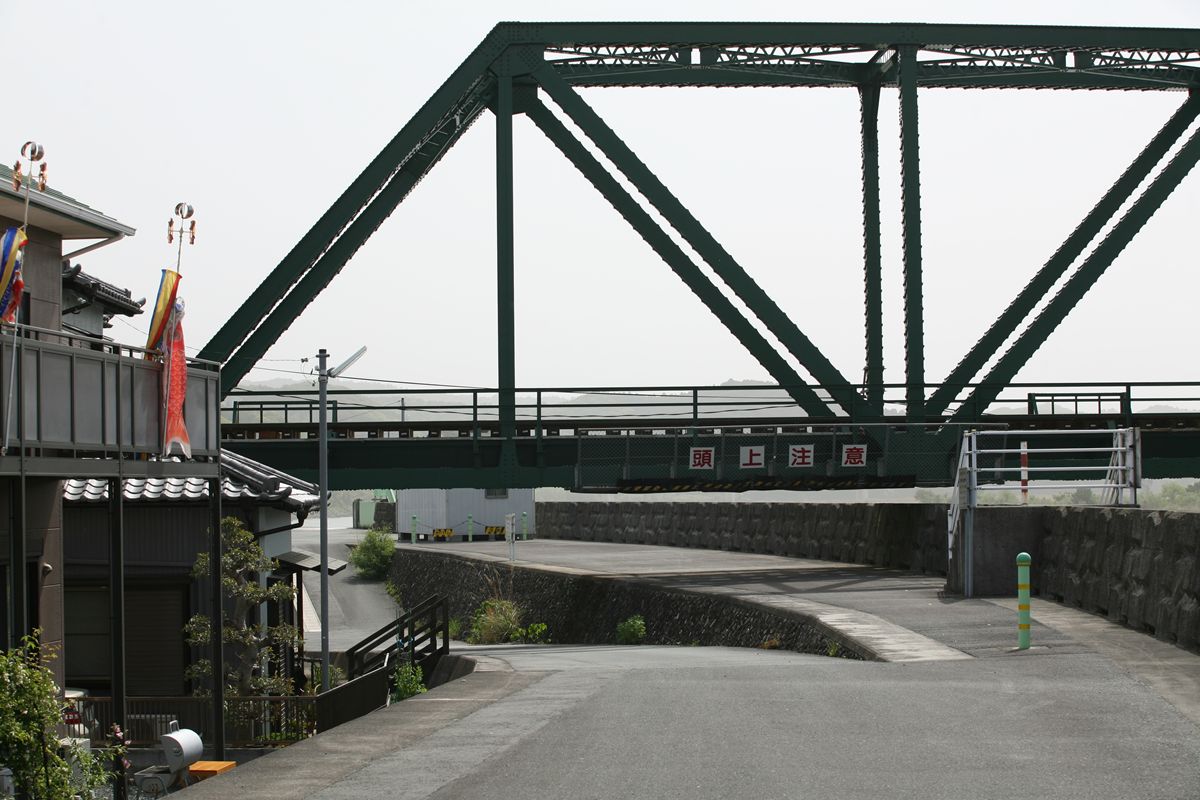

第1連。
民家すれすれというか、おそらく流路だったところにトラスが架けられ、その下に堤防が築かれ、その内側（堤防では「外」になる）は陸地化されてそこに道路や住宅が…という流れかな、と推測する。それにしても、この「頭上注意」の下の低さはどうだ。民家の近さはどうだ。列車が通ると、とてもうるさいに違いない。

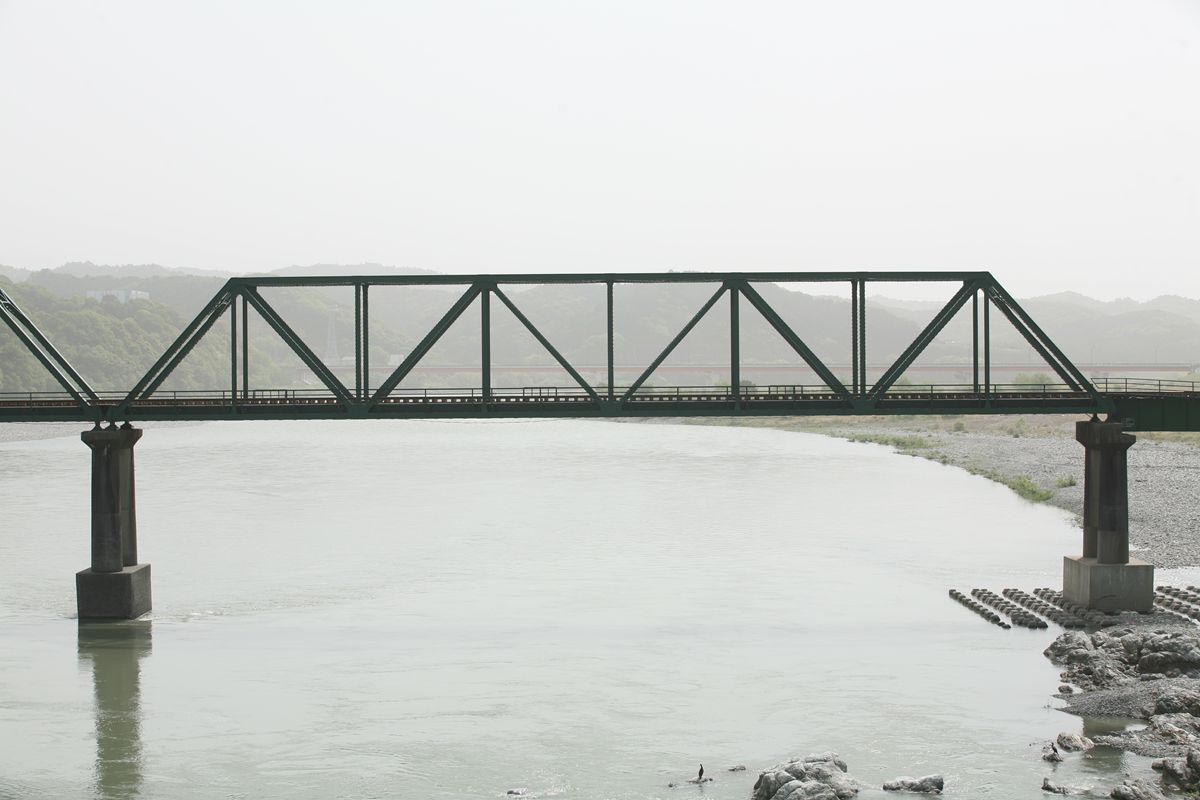

第1連～第3連は同型のトラス桁。写真は第3連。斜材は45度か。径間62.4vmなので、200フィート級だ。

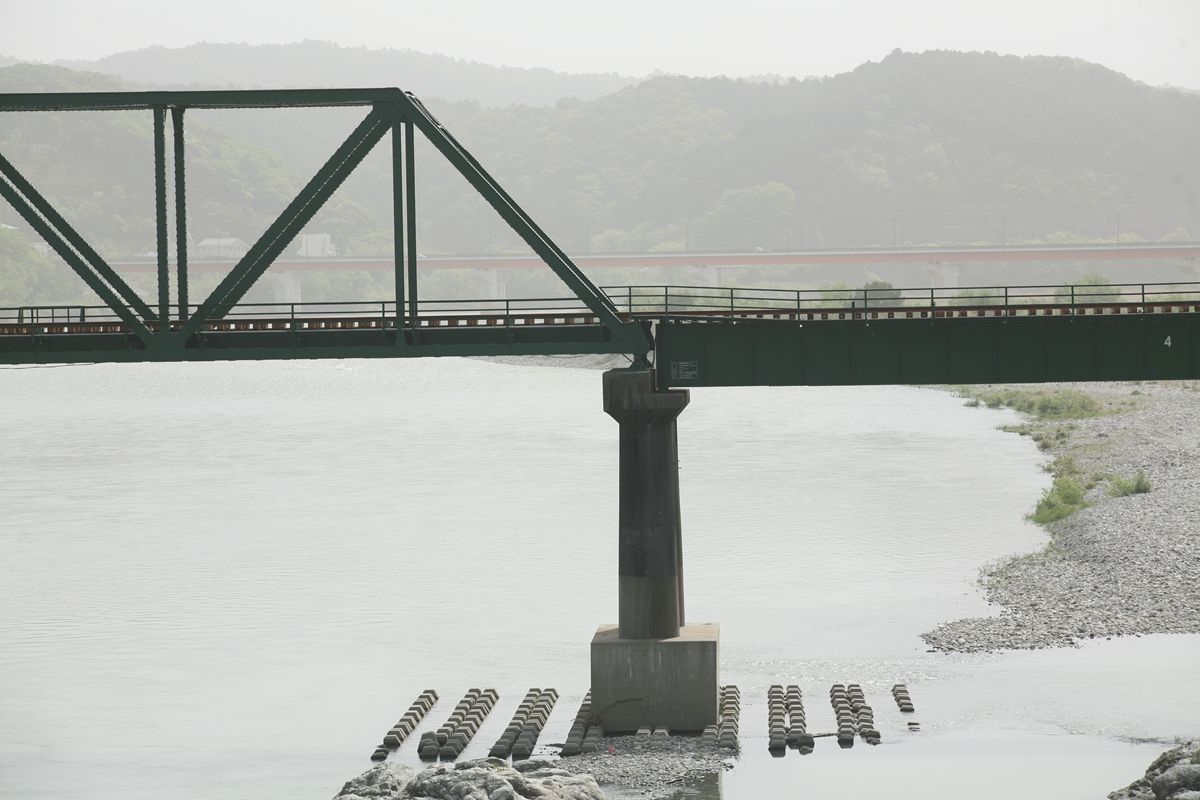

第3連（トラス）と第4連（プレートガーダー）の架け違い部。こういうものを見ると、枕木高さ等の調整がシビアなんだろうなあ…という思いがする。それと、自分の水平感のおかしさが…orz

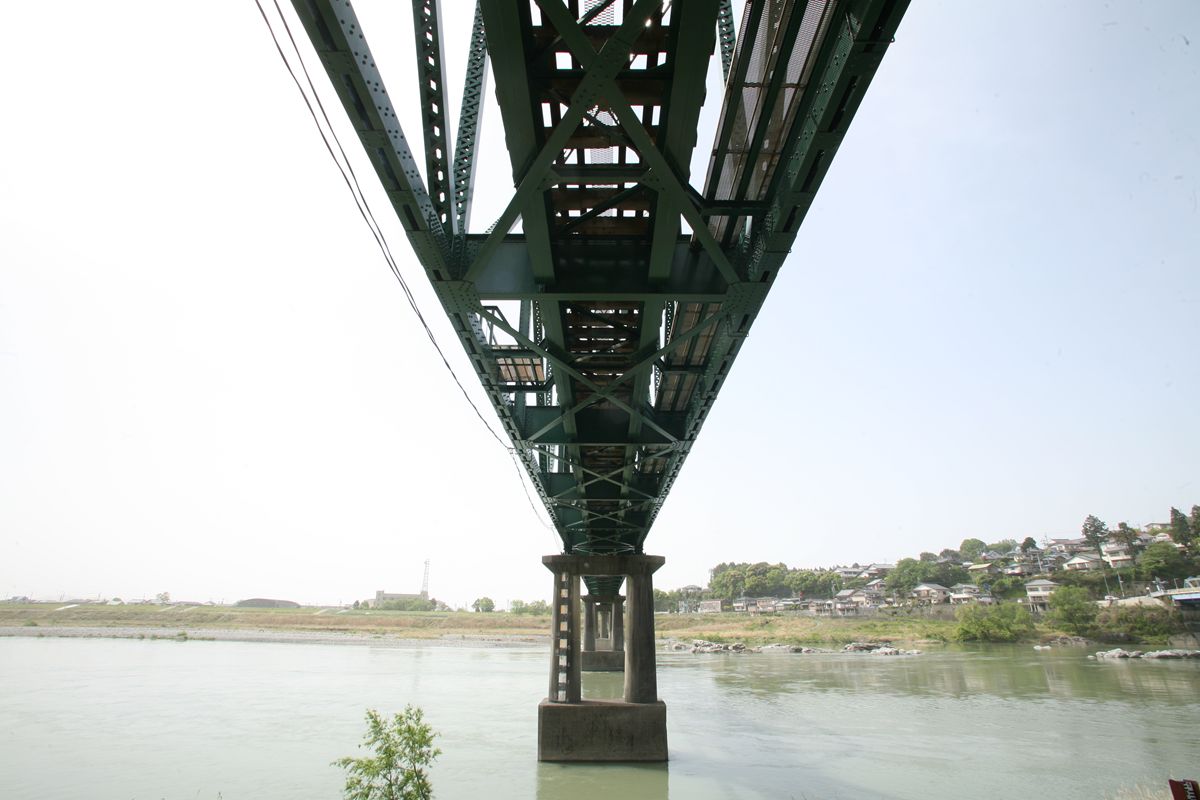

第1連を裏側から。

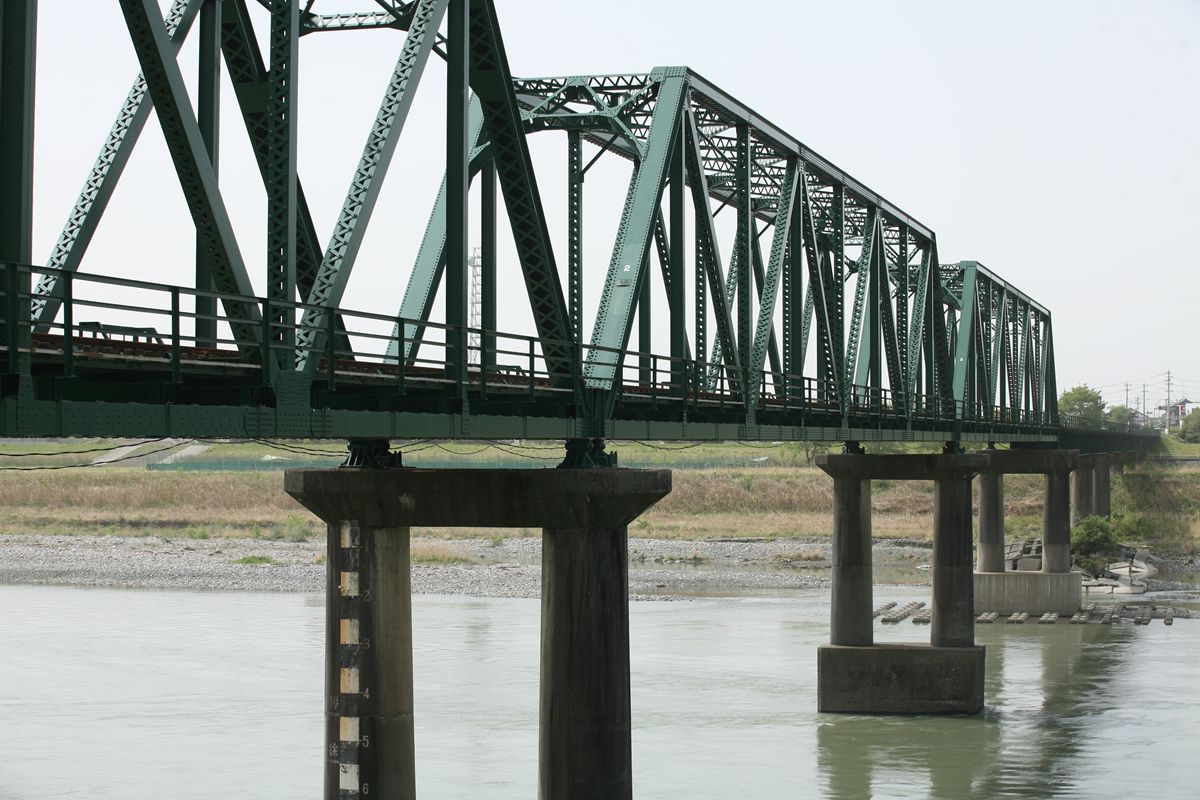

橋脚を見ると、トラス桁部分はπ型、その向こうのプレートガーダー部分は円形だ。

この角度のほうがわかりやすいかもしれない。

橋脚が華奢に見えるかもしれない。この天竜川橋梁の設計活荷重はKS12。上の写真の第2連のトラスの右側端柱右側に銘板があり、そこにも書かれている（銘板のアップはブレていたので割愛）。

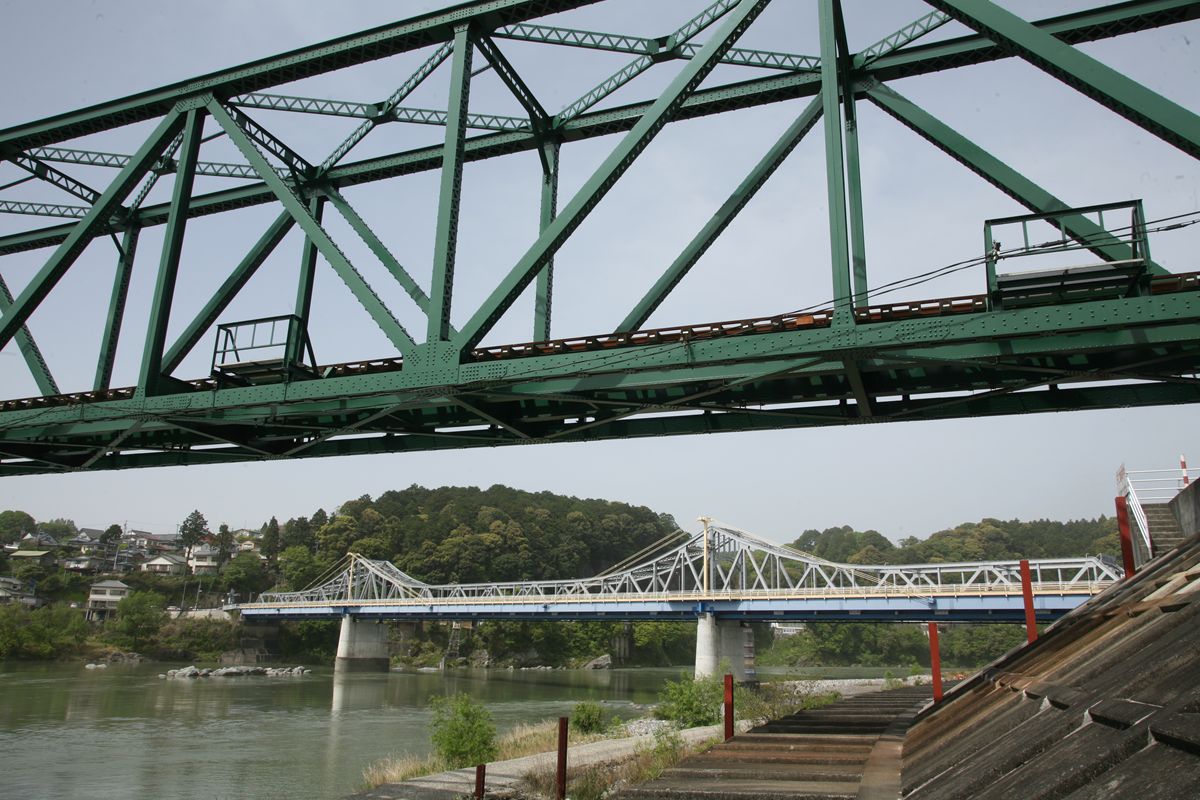

この天竜川の上流側には、カンチレバートラスの鹿島橋が架かっている。私はその鹿島橋も記載したつもりだったが、まだ記事を書いていなかったようだ。後日、書く。
