東武野田線岩槻駅の支柱（古レール支柱と木製支柱）

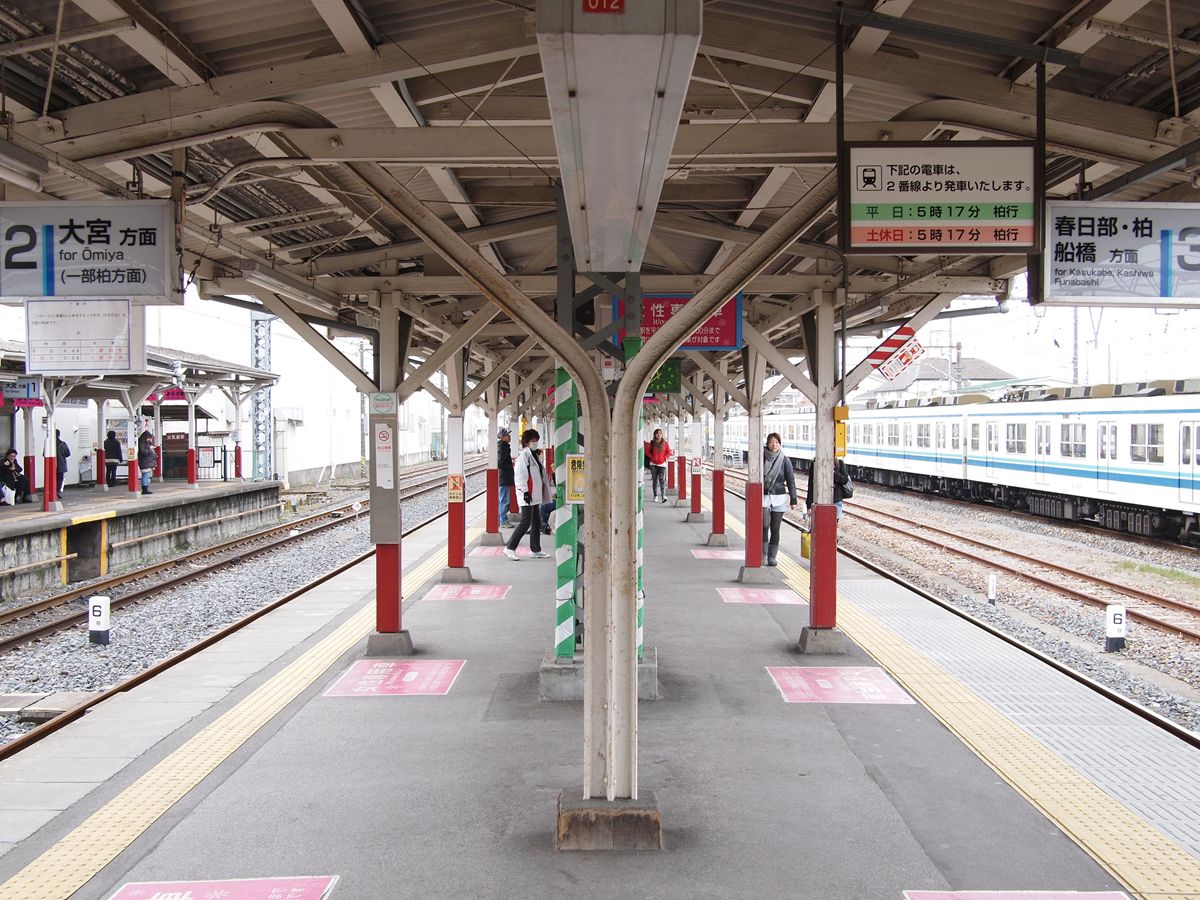

東武野田線の岩槻駅の3・4番線ホーム。跨線橋から1組置いた位置のホーム上屋支柱が、古レールだった。

興味深いことに、この1組だけなのである。それも、他の木製支柱と異なり、ホーム中央の1本脚。他の木製支柱はご覧の通り、ホームに2本の脚を下ろしている。脚部分は、よくあるように、レール底面を接合している。レールはカーネギースチール、1900年（と読めたがちょっと不安）。

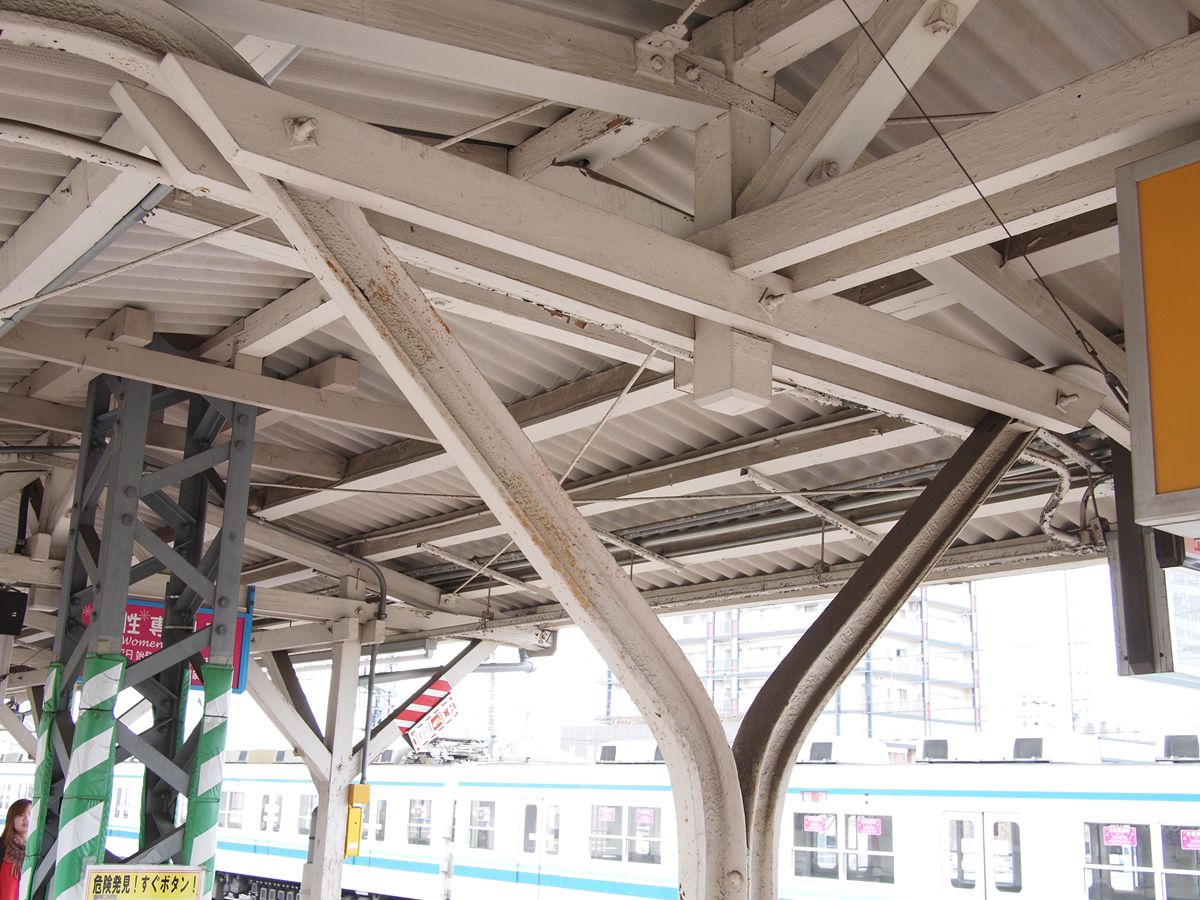

屋根の真下はこんな感じ。左右のレールを板で挟み込み、その中央から棟木（線路方向の、屋根の背骨にあたる部材）を支える真束が上に延びている。その付け根には、棟木からの補強材。

木製支柱のほうはというと、このようにズラリと。

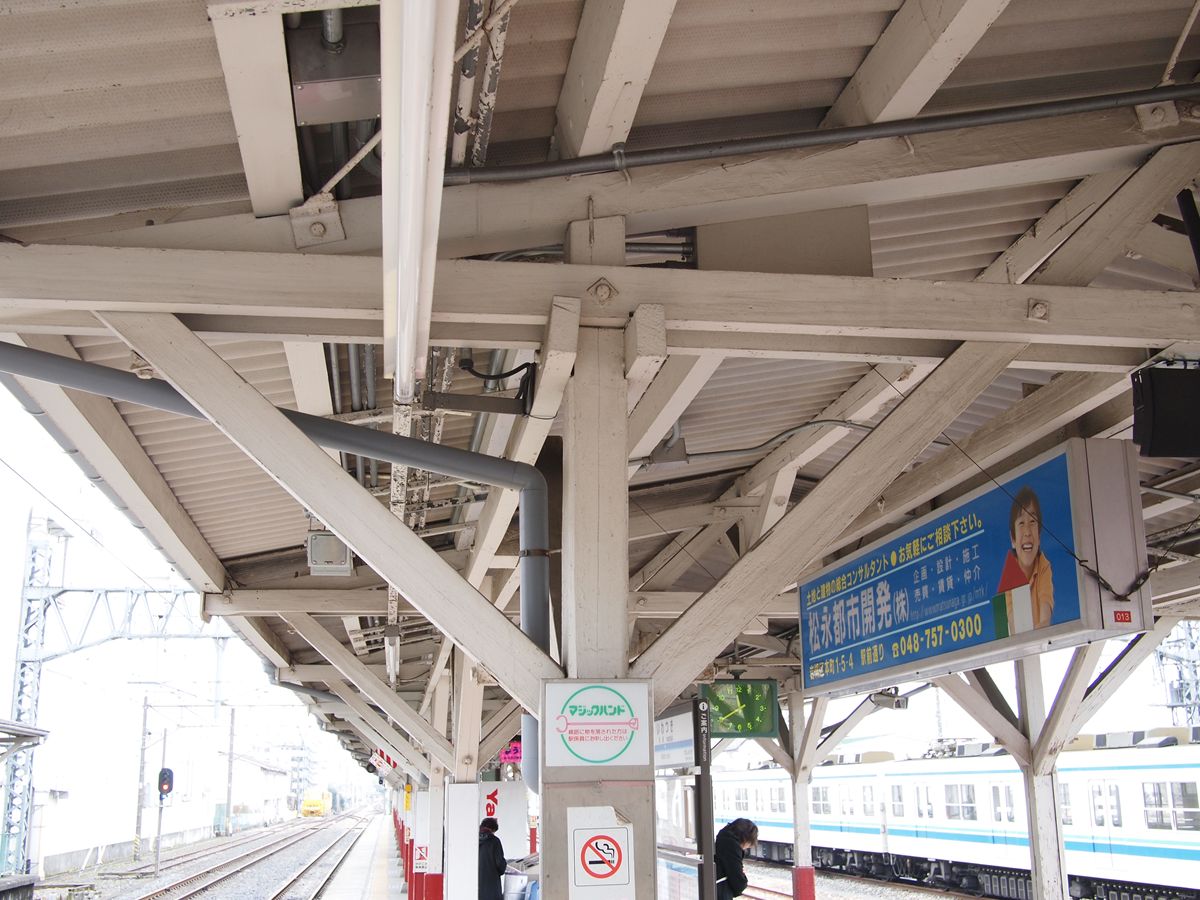

脚には、線路方向からと枕木方向から、それぞれ補強材が入っている。補強材が脚に接合される部分では、枕木方向同士、線路方向同士が1本のボルトでつながっている。そのため、両者の位置が少しだけ上下にずれている。

古レールの脚と異なり、垂木（枕木方向の屋根材の裏の部材）を支える形になっている。そして、枕木方向の補強材が、棟木を支えている。

---

木製支柱のホーム上屋の組み方を集めてみたい。また課題が増えた（笑）。



年代別 鉄道路線延伸の過程(5)昭和初期（1928年～1942年）

オレ鉄ナイト2でご好評いただいた「5年ごとに見る鉄道路線延伸図（国鉄に準ずる路線のみ）」をある程度詳細に見ていく。

年代別　鉄道路線延伸の過程(1)最初の10年（1872年～1882年）
年代別　鉄道路線延伸の過程(2)東海道全通時点（1883年～1897年）
年代別　鉄道路線延伸の過程(3)明治後期（1898年～1912年）
年代別　鉄道路線延伸の過程(4)大正期（1913年～1927年）
の続き。下記の路線名称は、わかりやすさを優先するために現在のものを適宜使用する。

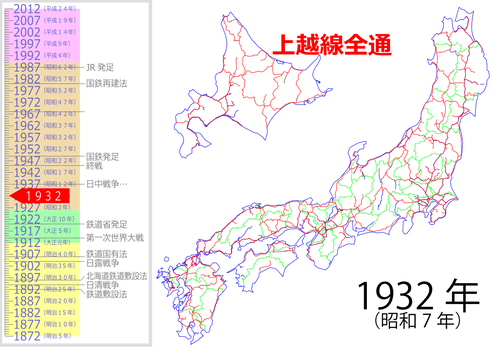

【1928年（昭和3年）～1932年（昭和7年）】

各地で一気に延びている。北では釧網本線と室蘭本線が全通、本州では花輪線、上越線、因美線、伯備線、九州では豊肥本線、日豊本線が全通している。動画ではこの年号に「山陰本線全通」と書いてあるが、誤り。須佐～宇田郷間の開通をもって全通するのは翌1933年である。


【1933年（昭和8年）～1937年（昭和12年）】
さらに延伸が続く。「高知が鉄道網につながる」と書いたが、
最大のポイントは丹那トンネル開通かもしれない。

高知については、鉄道創業以来50年以上を経て、ようやく全国の県庁所在地同士が結ばれるようになったということだ。

1927年と比べると、相当、現在の路線網に近づいているといってよかろう。しかし、まだ、青い線（私鉄）が多くある。

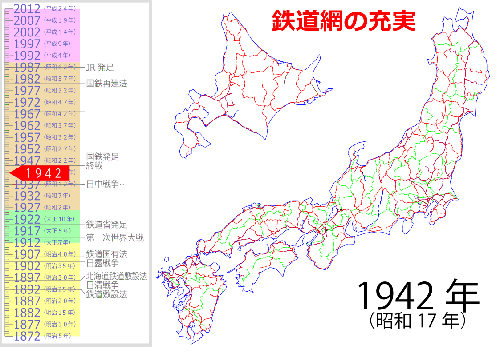

【1938年（昭和13年）～1942年（昭和17年）】
戦時中である。津軽海峡を挟んで松前線と大畑線が開通している。戸井線（未成）も大間線（未成）も建設中である。

岩泉線、二俣線なども戦時下だからこそ開通した路線だ。

個人的には、深名線がこの時期に全通していることと、このすぐ後に昭和新山の活動で被災する、のちの胆振線が開通しているのが興味深い。

区画整理の名残

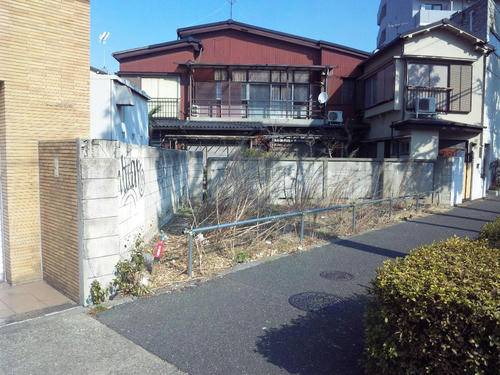

練馬区内の、環七外回りにある空き地。「空き地」としか形容のしようのない空間。

ここは、環七が整備されて以来、ずっと空き地なのだろうか。

環七に限らず、かつてあった畑や宅地の区割をほとんど無視して直線的に道路が作られる際には、こうした場所が多く現れる。画面右に見切れているビルは、上空から見ると三角形だったりする。土地が三角形に切り取られても、そこそこの面積があれば、活用できる。

ここに環七が通る前はどうだったのか、などと考えて古い航空写真を見ても、そもそもこんな小さく区割されておらず、広大な畑だったりする。また、1974年の航空写真を見ても、この大きさでは当時どうだったのかまでわからない。ここに家があったことがあるのかないのか。それだけが気になる。

京成本線 都市計画第6号線架道橋 名称の怪

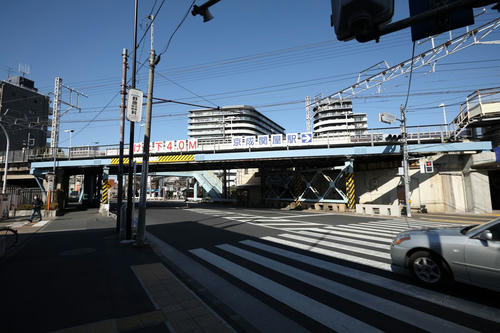

京成本線の関屋駅のすぐ西（上野方）にかかる下路プレートガーダーである。橋台はコンクリート、橋脚は鉄。上の写真は南側から。道路は墨堤通り。

場所はここ。


かなりの角度で道路を渡っているのがわかる。45度くらいか。その道路も、京成線をくぐった先で左（西）にククッと曲がっている。もうちょっとうまくできなかったのかしら。

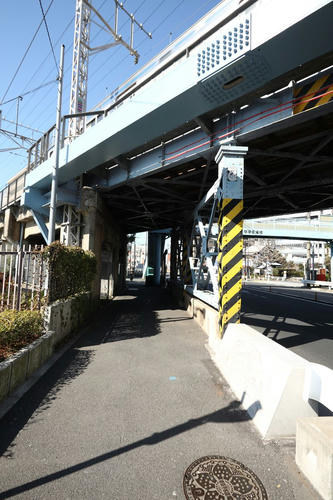

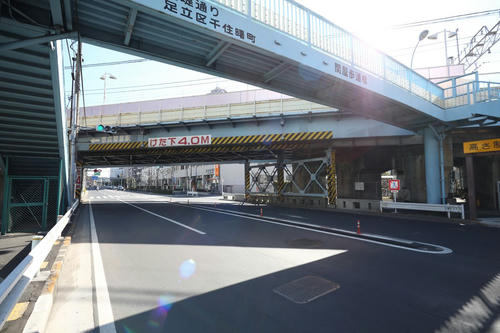

北側から見るとこう。歩道橋は道路をほぼ直角に横切っているので、上空から見ると、歩道橋の桁部分と写真左の階段部分が等しい長さで形成線が底辺となる二等辺三角形に見える。どちら側も、桁保護のためのガードが邪魔で、プレートガーダそのものは見にくい。

さて。

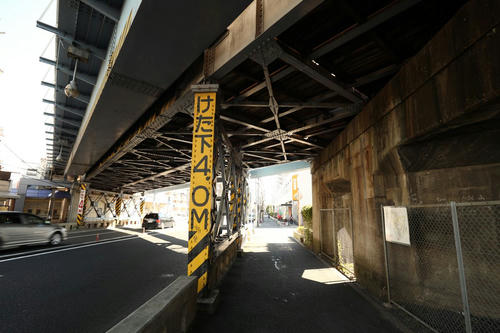

いきなりだが、下に潜る（駅側）。カバープレートに相当する部分は、木材だ。

通常、カバープレートがある場合は騒音防止を意図してバラストが敷かれているのだが、ここはそれがない。なぜ木材で覆ってあるのか、その理由がわからない。


桁は3主桁の複線桁。縦桁はレール直下付近に2本。先に言うと、銘板は見つからないので活荷重は不明だが、有名な荒川放水路橋梁等、歴史的鋼橋集覧に掲載された三つの京成本線の橋梁がすべてKS12であることからして、ここもKS12だろう。若干華奢な桁、というのもうなづける。


鉄製橋脚については後述するが、2本の脚を結ぶ水平材の下、ガードレール的な位置にあるコンクリートの柵の形がおもしろい。









橋脚を正面から。橋脚と接する部分は、桁の短辺に平行する形で三つの主桁それぞれを橋脚が支持している。

向こう側へ。

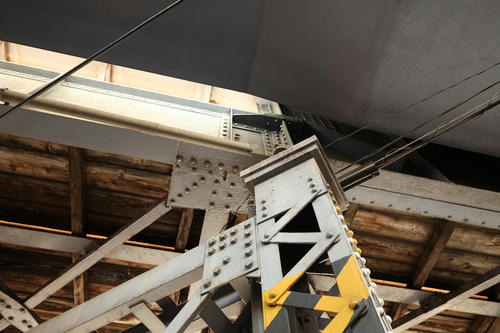

桁の支持部分。都心、たとえば新永間高架橋に見る（鋳鉄製）橋脚のような装飾がないため、とても無骨に見える。

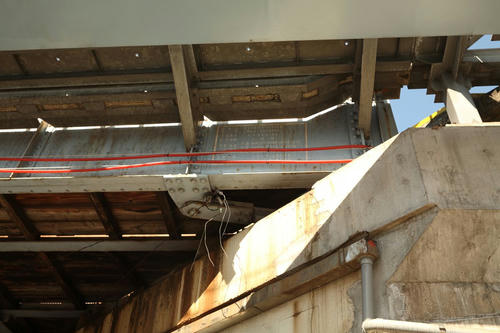

橋台部分。延びてるアームは落橋防止の部材か。

これくらいの角度である。プレートガーダや鉄製橋脚がそれなりに古さを感じるのにくらべ、コンクリート製の橋台は、妙に現代っぽい。

通り抜けて振り返る。




さて、この橋梁の名称は、「都市計画第6号線架道橋」という。しかし、wikipediaで見ると、「都市計画第6号線」は九段から練馬に向かう靖国通り・青梅街道のことだと書いてある。そして、現在くぐっている墨堤通りは「東京都道461号吾妻橋伊興町線」である。では「6号線」は何？

wikipediaにあった。

戦前の都市計画では、足立区千住宮元町交差点から墨田区鐘ヶ淵陸橋交差点までは幹線環状道路第六号其の二（其の一は現在の東京都市計画道路幹線街路環状6号線（山手通り））の一部であった。

いまでも山手通りを「環六」と呼ぶことがあるが、その「6号線」であった。先に見たのは放射6号線であった。



京成関屋 中千住貨物線の廃線跡とスユ37

『東京人』2012年3月号に掲載されている、京成関屋駅付近の廃線跡。なんと、アスファルトに塗り込められたレールが残っている。それも、触れる場所に。『東京人』の丸田祥三さんの作品でそれを知り、行ってみた。

場所はここだ。


こんな感じで、京成本線が線路をオーバークロスしている。この線路は、北千住駅から南への延びていた貨物線の痕跡で、行く先は隅田川に面した東武鉄道の千住貨物駅だった。いま、貨物駅の跡地は産廃業者の敷地となっており、ご覧のように鉄製の門扉で閉ざされている。隙間から見ると、敷地内にも線路が見えた。

当時の地図を今昔マップ（1965-1968年）から転載する。
黄色く印をしたところが、このガード。その下に引き込み線が描かれている。かつてはどうやら堀割もあったようだが、この地図には描かれていない。


いろいろ撮ってみたけれど、まったく納得のいく写真にはならず。

成田空港に向かうスカイライナーで〆として、今度は電車の中から産廃処理場の中の線路を見ようと思い、電車に乗った。10分に1本しかない…。

（下り線より）

レールが光ってる！　…というよりも、手前に廃車体みたいなのがあるぞ…。

分割されている様子。明かり取り窓があるから、郵便車または郵便・荷物合造車だろう。シングルルーフ、ガーランドベンチレーターから、それほど古いもの（例えば木製とか）ではないはずだ。

帰宅後、検索したら、こちらのサイトに詳しく書いてあった。また、検索を重ねると、ワールド工芸が「スユ37」と断じているので、それで間違いなかろう。

1974年の航空写真。
（国土画像情報より）
まだ墨堤通りを横切る線路（黄色くした部分）とともに、既にこのスユ37も写っている。

なお、例によって、このエントリ最上部の地図を拡大していくと、この廃車体も「建築物」であるかのように、フォルムが地図に落とし込まれている。

---

京成沿線はまったく不案内なので、こんな場所に廃線跡や廃車体がきちんと残っていることに驚きだった。訪れたときは日の向きがイマイチだったので、日を改めて行ってみたい。また、丸田さんを意識しすぎて17mmでしか撮っていないので、ここにアップするのもためらわれるような写真しか撮れていない。今度は時間も改め、さらに自分の好きな28mm単焦点で行ってみようかと思う。

（追記）現像しなおし、うるさかった「色」を捨象する方向で画像を作り直した。レンズの歪曲も修正した。少し画面が整理されたとは思う。なるほど、青系統の色調にしたり（色温度を下げる）アンバー系（色温度を上げる）で現像すると、「コントラストが高い道路やコンクリート」が落ち着いて見られるようになる。ちょっといろいろ作り直してみよう。

＊＊＊

2012年6月10日追記。
『鉄道ファン』1981年11月号に「東京の下町にある郵便車の倉庫」という記事があった。写真も掲載されている。そうだ、この記事は子ども心に深く印象に残っている。しかし、その存在を忘れていた。当時でも「スユ3720」までしか判別できていない。「ある商事会社の一隅に」とあるので、当時のここには商事会社があったのだろう。
