時刻表の活字 活版印刷の時代

かつて週2回通った市ヶ谷の大日本印刷。外堀通りに面した地下鉄出入り口の前に、以前はポロロッカがあり、その前には何があったか思い出せないが、そこに「ドットDNP」というPRセンターができた。そこで「電車フェア」をやっている。

いろいろなイベントがあるのだが、ドットDNPならではという貴重な展示がこの時刻表活字の展示だ。いま、時刻表はPCで作られている。一時代前は電算写植といって、広い意味ではそれもコンピュータと書体による作業だ。その前は、活字を組み合わせていた。

活字は、文字一つ一つ、記号や駅名は数文字で一つになったハンコで、それを隙間なく並べ、それを複製した樹脂版を作り、輪転機にかけていた。こちらのサイトに朝日新聞の例がある。

・朝日新聞印刷工場の見学 (朝日プリンテック川崎工場)

以前『「時刻表」はこうしてつくられる』（時刻表編集部OB編著／交通新聞社新書）でも書いたが、活版印刷時代の時刻表には特徴がある。

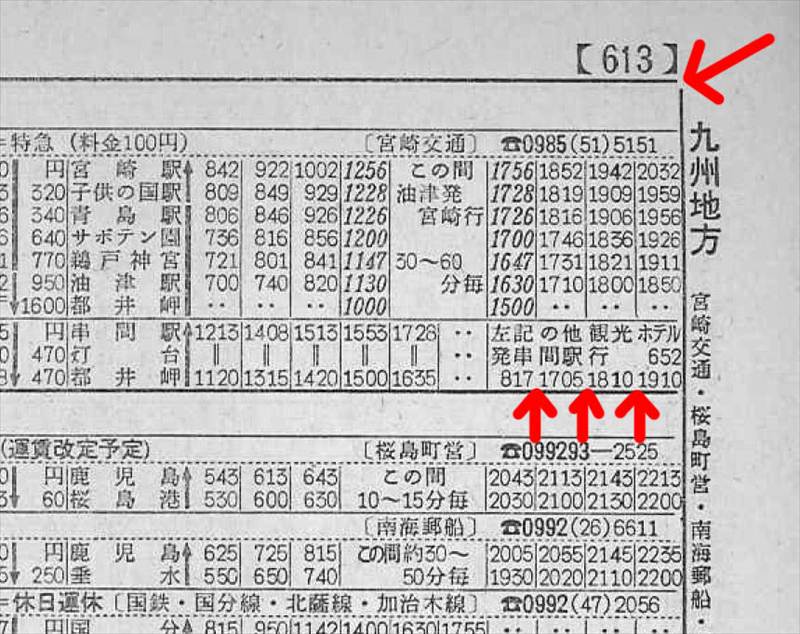

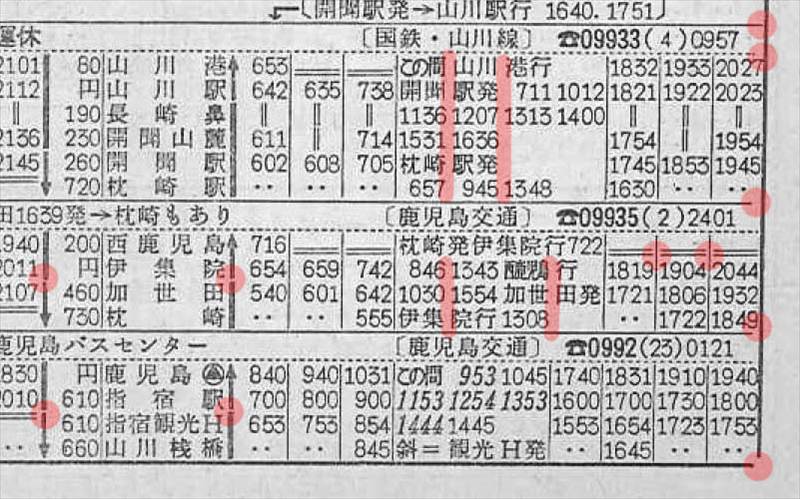

これは1980年4月のコンパス時刻表の誌面。ピンクに塗った部分に注目、説明は前掲記事を参照していただきたいが、このような隙間やガタが出るのは、組版（活字を組み合わせたもの）をご覧いただければすぐに合点がいくだろう。

   このように、文字はもちろん罫線やその隙間まで、すべて活字で満たされている。

活字は、まず作りたい大きさの何倍かの大きさで原形を描く。これは手作業（左）。それを元に父型（右）を作る。エッチングだろうか？　それをもとに、ベントン彫刻機（縮小トレースしながら彫刻する機会）を使い、手作業で母型を作る。

・TONAN`S Blog 岡澤研 岩田母型製造所を見学
・ベントン彫刻器（wikipedia）

  これが母型。

   これが活字。見れば、「α」（アルファ列車）、「グリーン車／個2」「グリーン車／個2F」（100系）があるので、遅くともその頃までは活字を使った時刻表が作られていたということだ。

時刻表を収集している方は多いと思うので、いつの時点で電算写植に切り替わったか、そしてDTPとなったか（これは書体でわかる）、ぜひ研究して欲しい。
