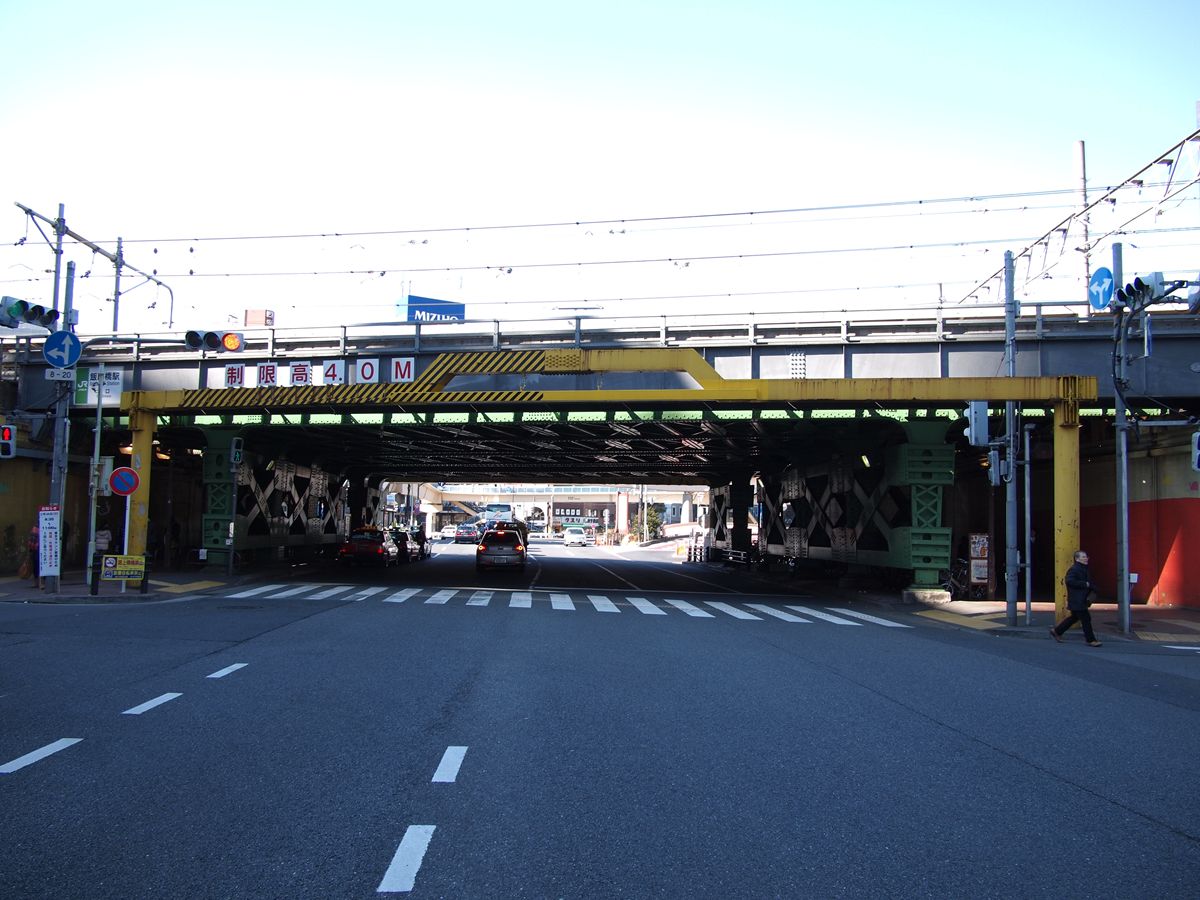

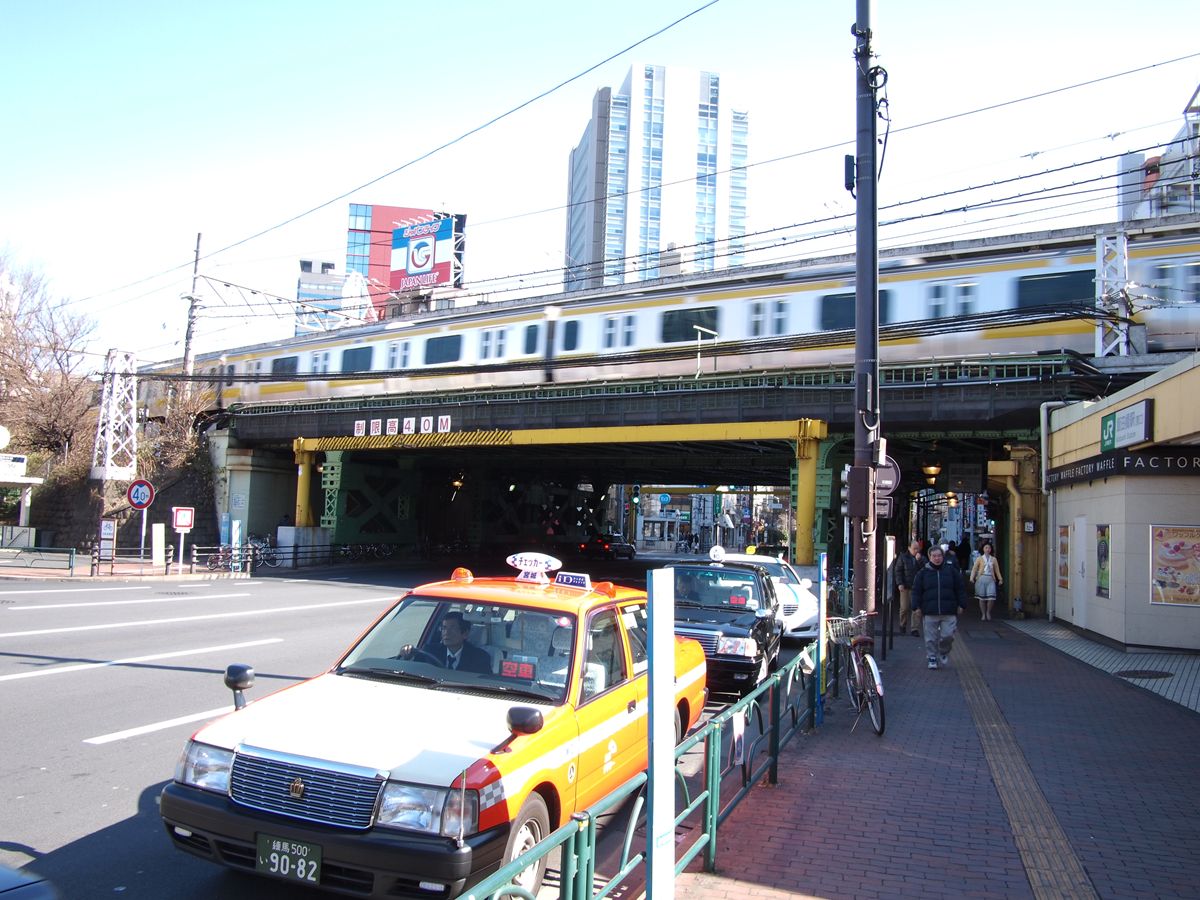

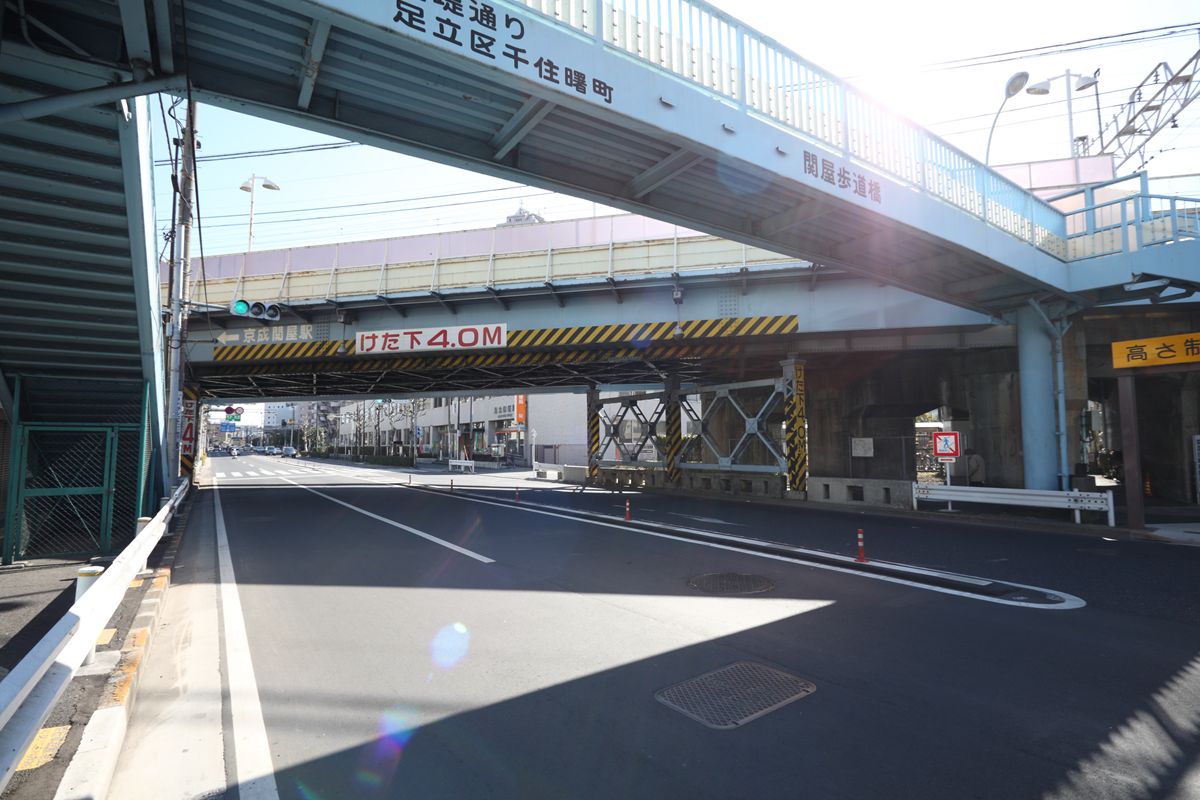

20121033_000.JPG飯田橋通り架道橋。この下の道路は1000回以上はクルマやバイクで通っているはずだ。客待ちしているタクシーの先には複雑な五叉路の飯田橋交差点(下宮比交差点だと思っていた)。なのに車線幅がイマイチ足りないので、夜の下り方向において渋滞の頭になる部分だ。こちら(西)から、総武線(中央緩行線)、中央快速線があり、かつてはその向こうに飯田町貨物駅からの引き上げ線(?)が1本があった。そのための橋桁もかかっていたが、それは後述する。まずは現役の4線を。

20121033_002.JPG総武線下り線(中野方面行き)の桁がこれ、右に見える桁はホームを支えている。対岸を見るとわかるように、線路の桁には鉄製橋脚(鋼鉄製?)があり、ホームの桁にはない。

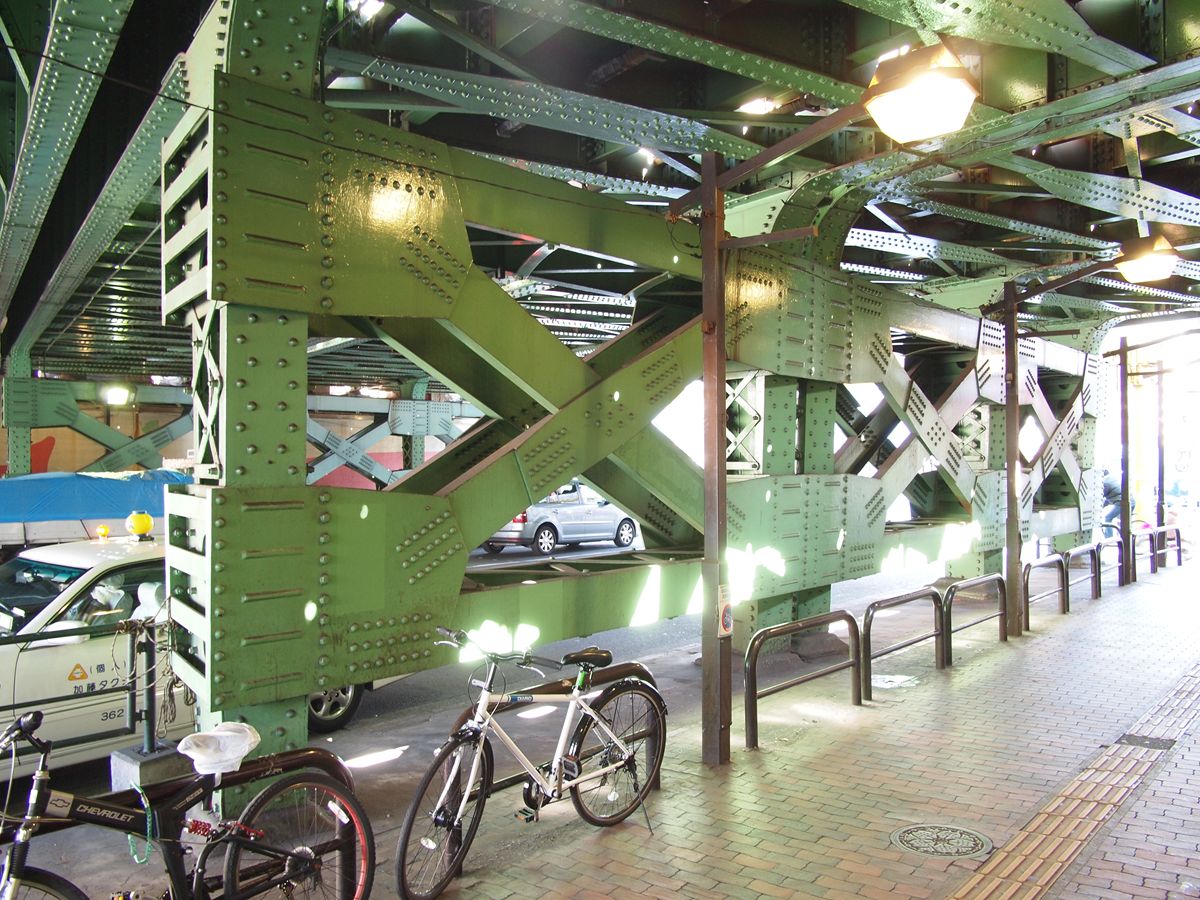

20121033_001.JPG鉄製橋脚は、他の場所の橋脚よりもかなり太い。装飾がなく、補強の部材もやたらと太い。補強のブレースは、そこに使われているボルトやリベットの形状からして、後年の付加だろう。装飾がないのは、鋳鉄製ではないことにつながらないだろうか?

20121032_004.JPGこうしてみると、線路の桁(両端)とホームの桁(中央)の違いがわかる。ホームの桁の方が荷重の負担は少ないのだろう。

20121033_005.JPG左がホームの桁。右隣が総武線東行き(津田沼方面行き)の桁。その隣が、中央快速線用の3主桁の複線桁。桁ごとに橋脚があり、さらにそれらをまとめて補強がなされている。

20121033_003.JPG橋脚。

20121033_007.JPG複線桁の北側を見ると、乗せかけていた。桁の向こう側にはそうしたジョイント部は見えないので、橋台と桁を結ぶこの部分は三角形かもしれない。

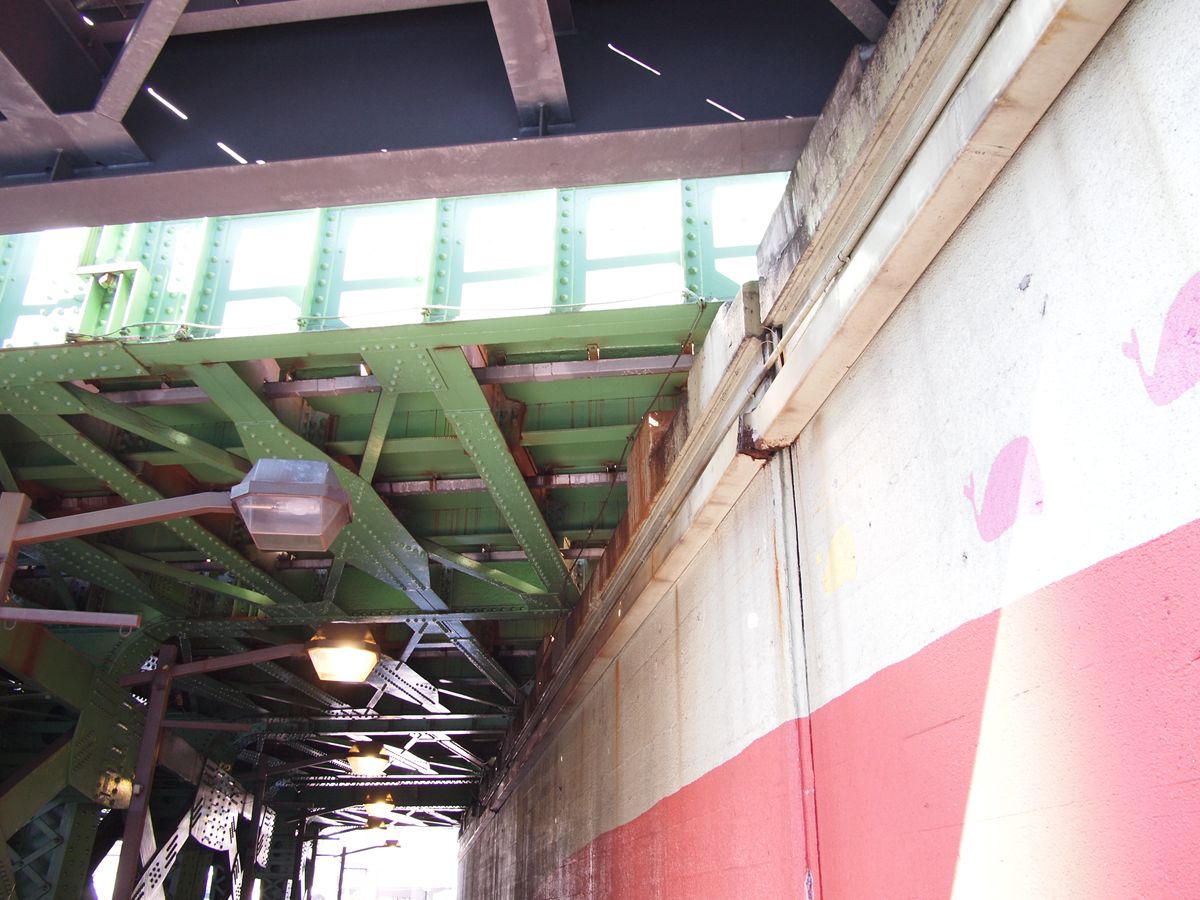

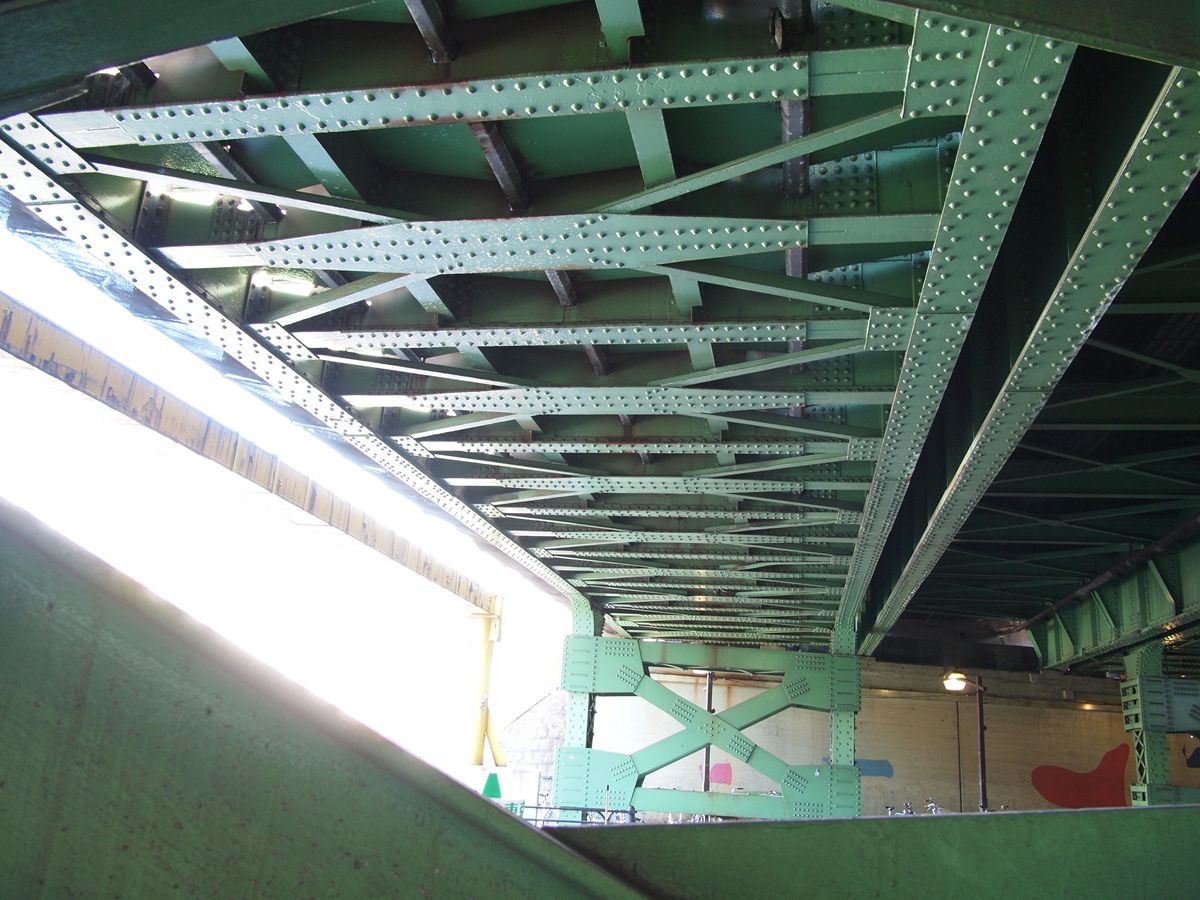

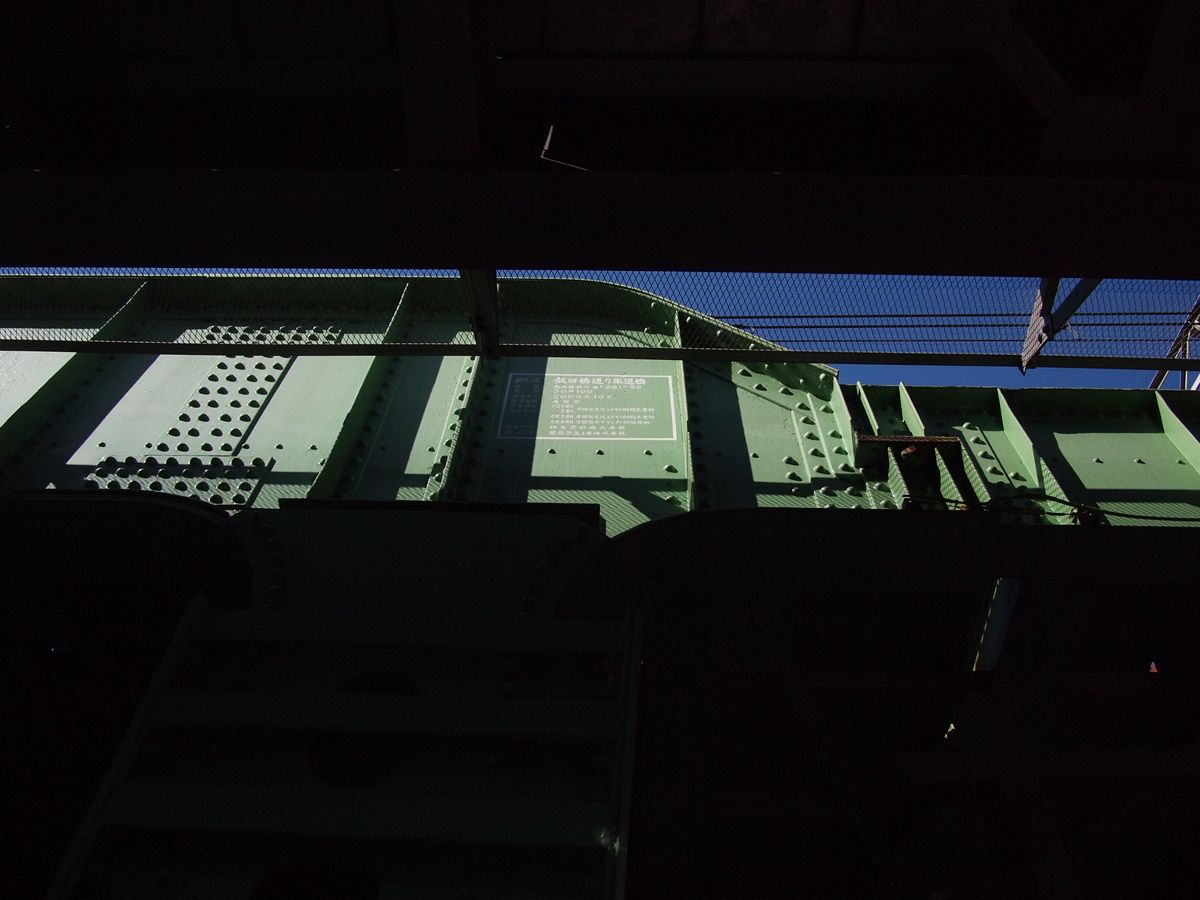

20121033_008.JPG隙間から覗くと、複線桁の形状がわかる。また塗装標記もある。

橋りょう名 飯田橋通り架道橋
位置 飯田橋構内4K281M80
支間 30M100
塗装年月 2003年10月
塗装回数 4回塗
塗装種別及塗料名 下塗1層目・2層目 厚膜型変性エポキシ樹脂系塗料
中塗3層目 厚膜型変性エポキシ樹脂系塗料
上塗4層目 厚膜型ポリウレタン樹脂塗料
塗料メーカ 神東塗料株式会社
施工者 建設塗装工業株式会社

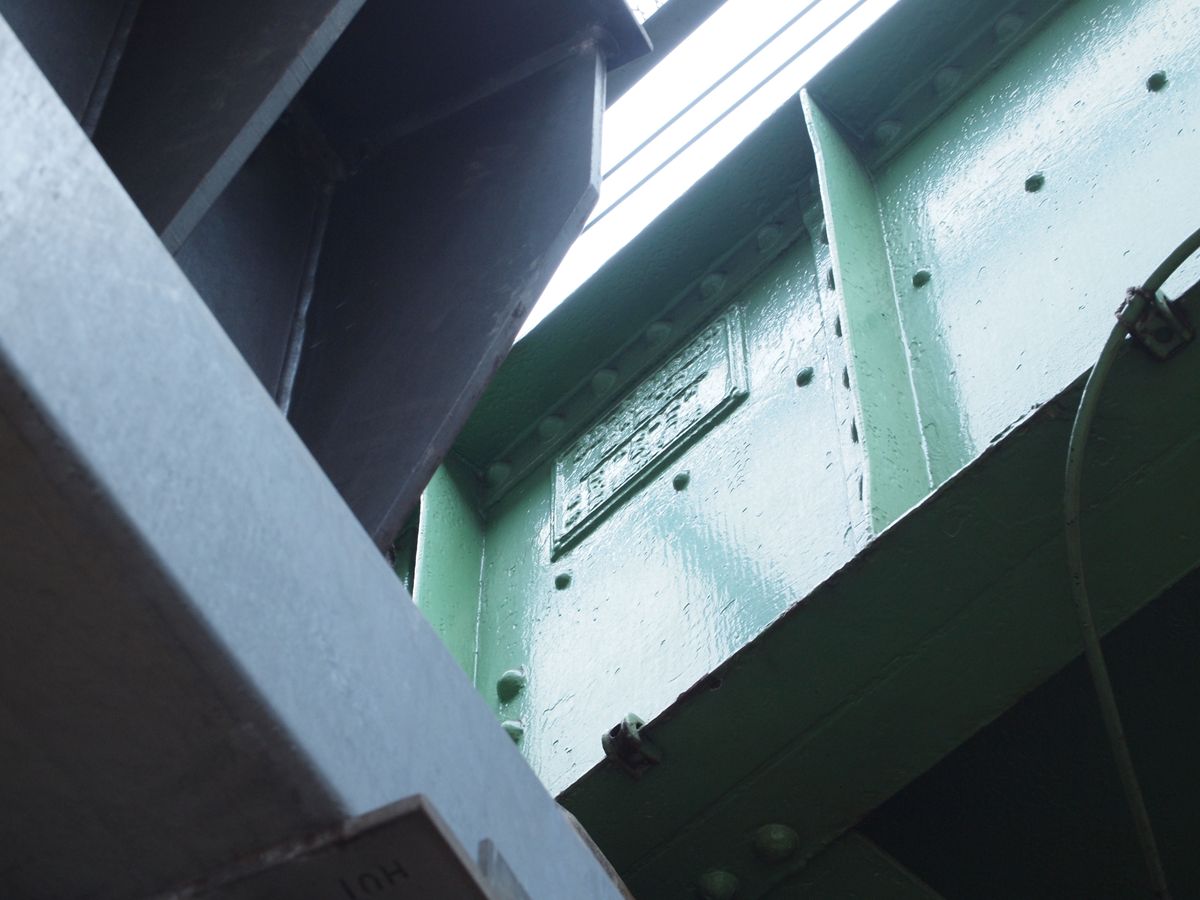

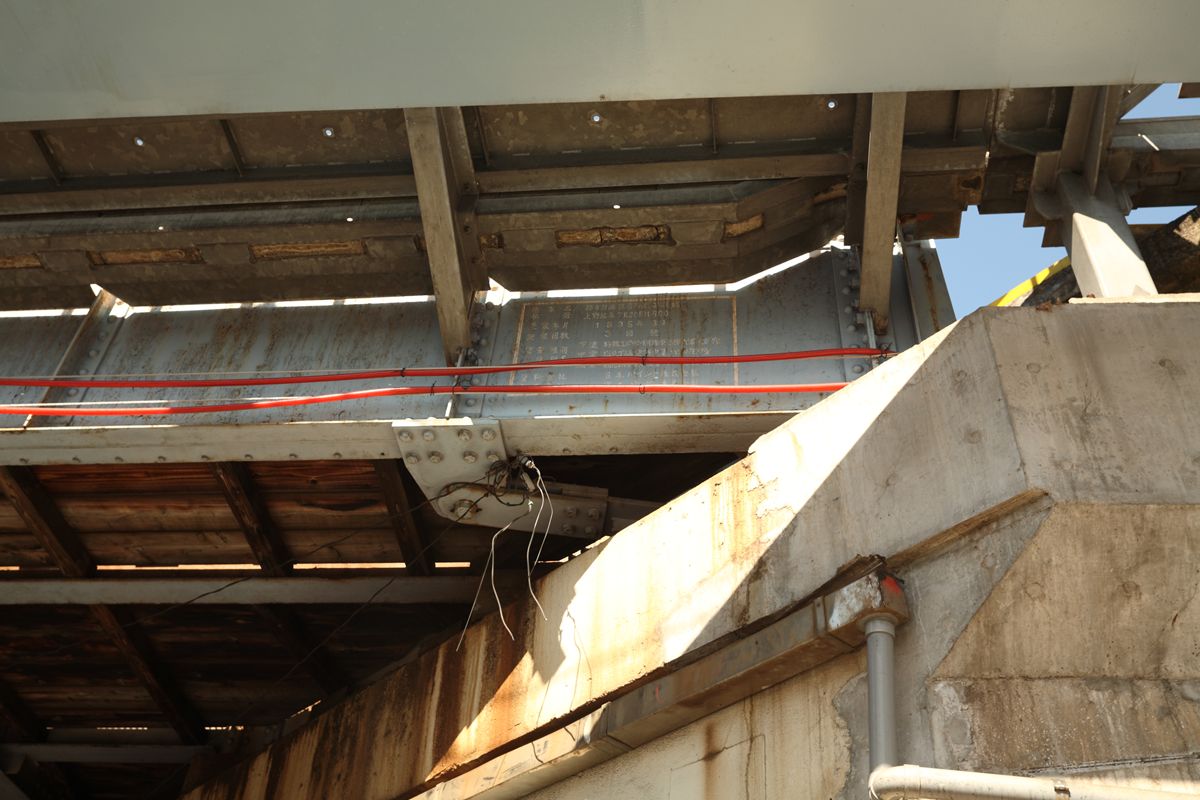

20121032_003.JPG複線桁は南側に銘板が見えるが、角度が悪い上に塗料が厚く塗られており、「鉄道省」がかろうじて読める程度だ。

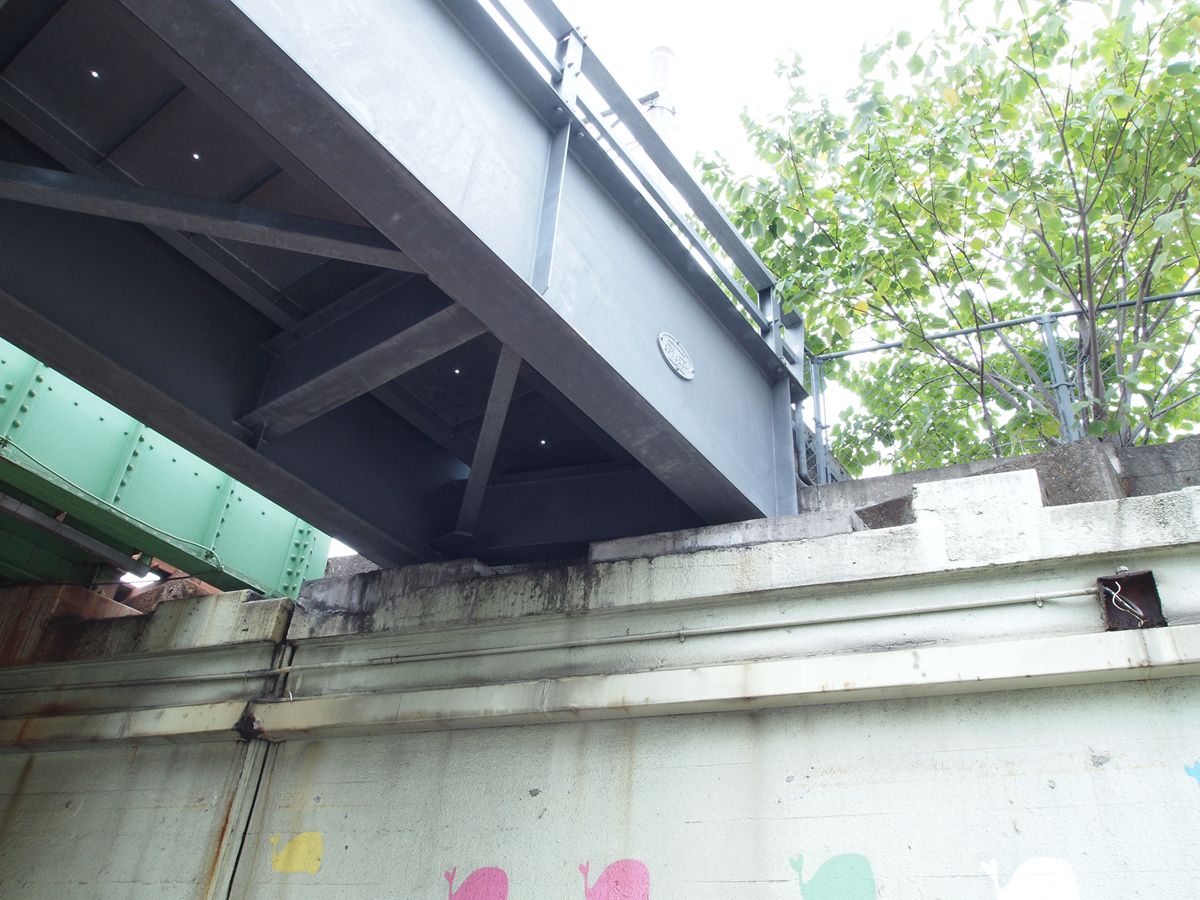

20121033_006.JPG反対側(東側)。手前にグレーの新しい桁が見える。かつてはこの場所に飯田町からの引き上げ線(?)(向かって右が飯田町駅、左で行き止まりだった)があった。しかし、いま架かるグレーの桁は鉄道線用ではない。明らかに細い。

20121032_001.JPG北側の橋台。かつての桁が斜めに架けられていたのがわかる。グレーの桁の銘板がある。

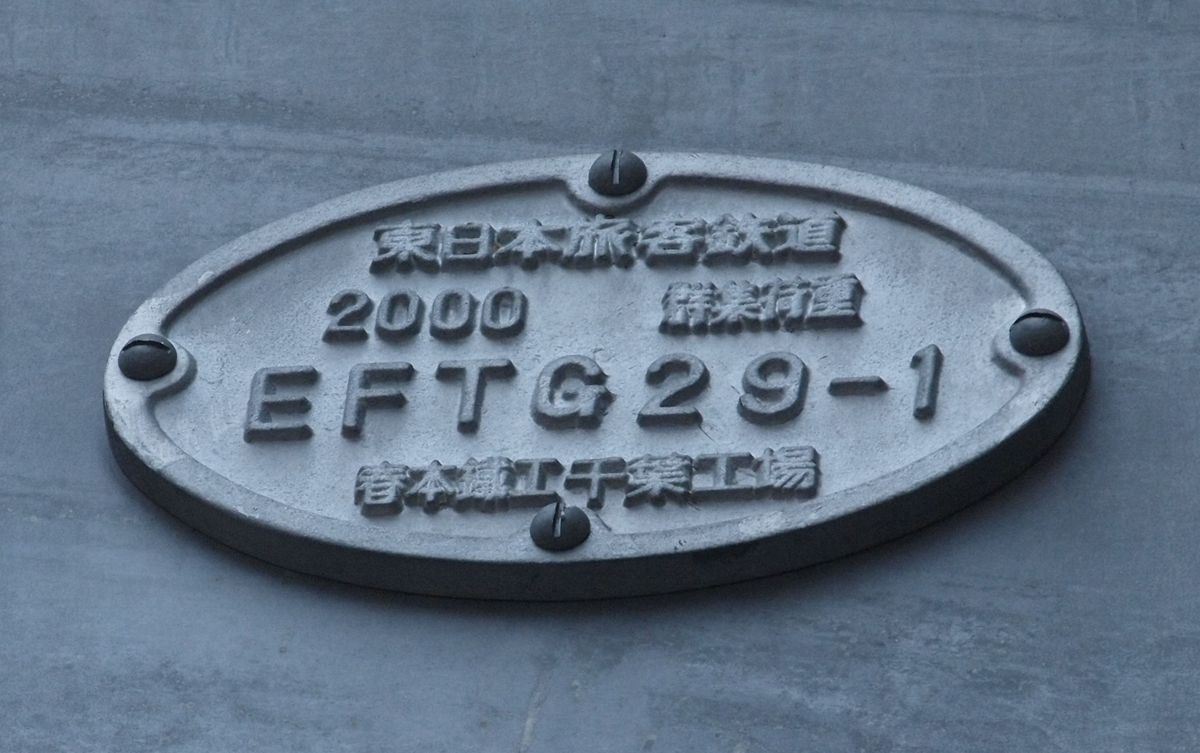

20121032_000.jpg東日本旅客鉄道
2000 群集荷重
EFTG29-1
春本鐵工千葉工場

「群集荷重」を採用しているならば、歩道橋だろうか? GoogleMapの衛星画像を見ると、JR線用の歩道橋のように見える。桁の上には配管が通っている。

20121032_002.JPG南側の橋台。やはり斜めに架かっていた跡がある。

* * *

飯田町に到着する貨物列車がなくなったのは1997年3月である。それまでの間、何度か中央快速線をDE10が走るのを見たことがある。いま思えば大変贅沢な経験だった。あのときに見たDE10、まだ現役だろうか、それともとっくに鉄屑だろうか?



PR
20121004a_000.JPG靖国通りが山手線と交差する地点の架道橋。中央分離帯、歩道と車道の境界に計3基の橋脚が立つ。山手線の内側から撮影。向こうに見える箱桁は東北新幹線で、橋脚はなくひとまたぎ。

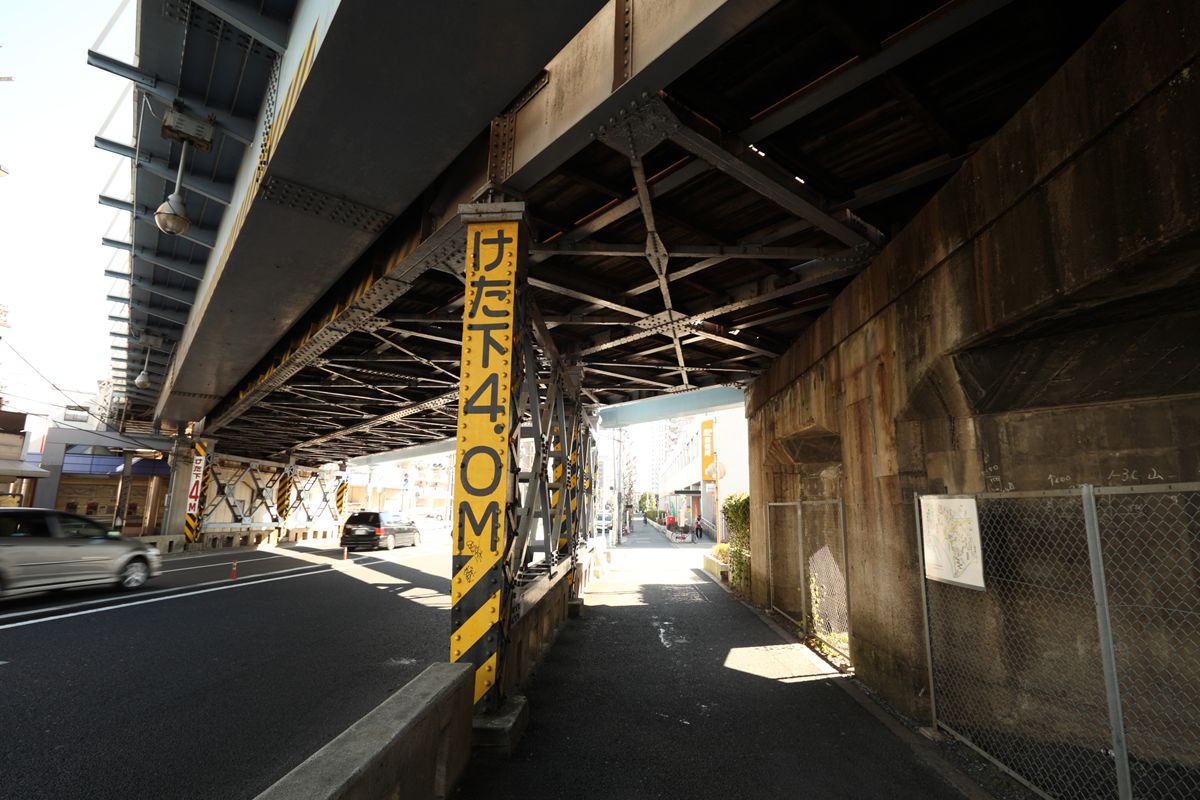

20121004a_003.JPG山手線の外側反対側から。上を覆っているのは新幹線。この地点では、線路と道路がほぼ直交しているので、ガード下といえどもスッキリしている。

20121004a_001.JPGガードの幅が狭く、明かりが差すためだろうか。とはいえ、ションベンくさいという印象はもちろんある。

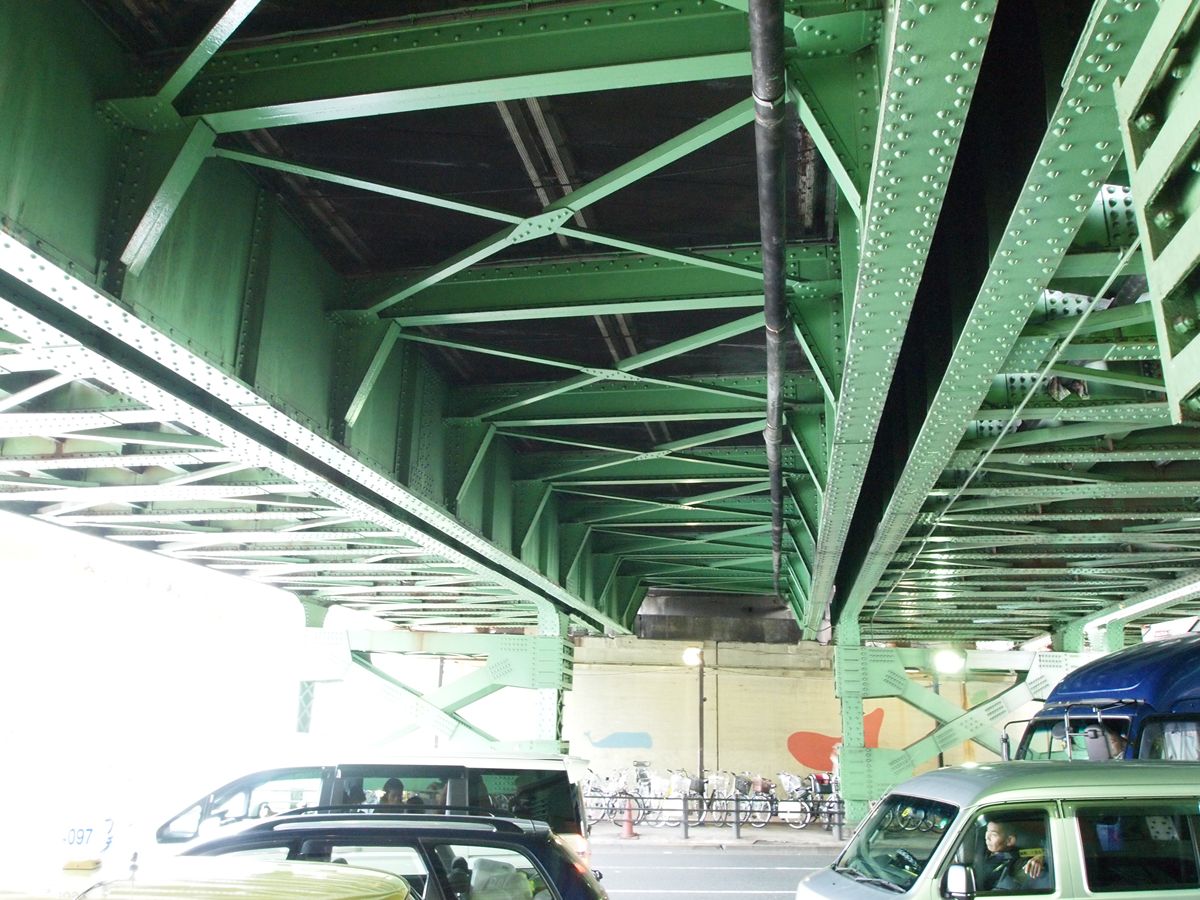

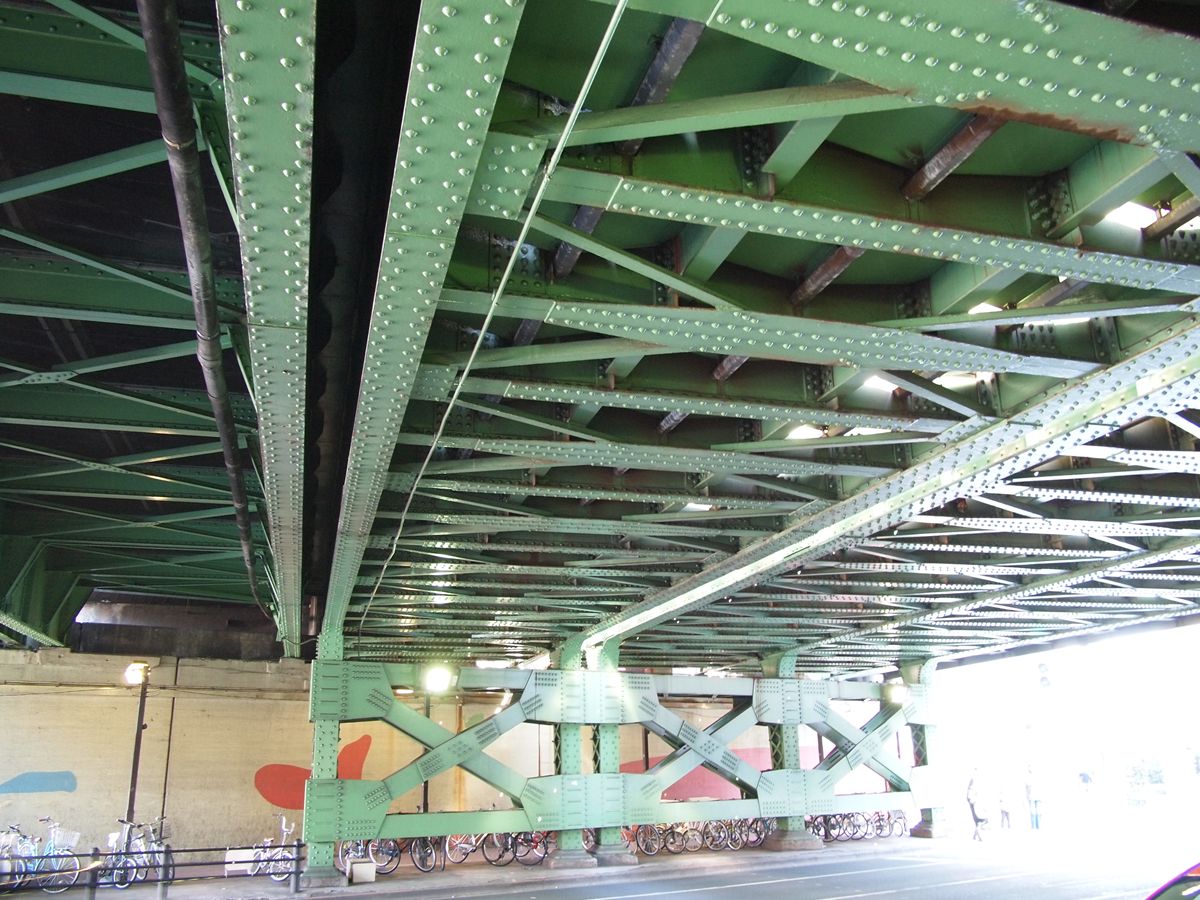

20121004a_005.JPG桁は、4主桁の複線橋にも見えるが、2主桁の単線橋の一部分を剛結した、というものだろうか。4本並行する主桁の下部にブレースはあるが、対傾構はない。写真では見えないだけで、2本の(?)鈑桁の間にある覆いの向こう(上)に、きちんと剛結している部材があるのだろうか。

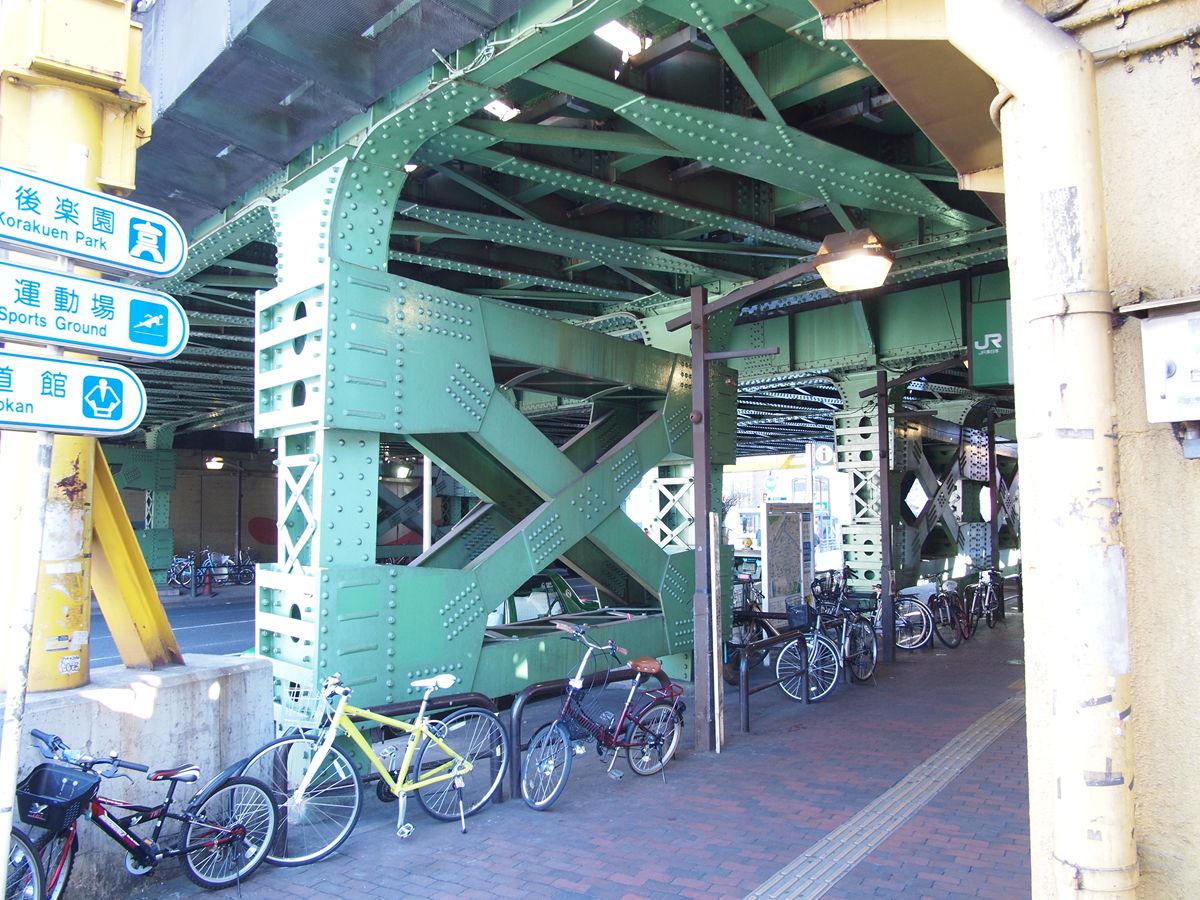

20121004a_002.JPG橋脚は4本1組。4本というのは4つの主桁に対応している。少しだけ道路と角度をつけて交差している斜橋である。

20121004a_006.JPG橋脚下部。鋳物だろう。

20121004a_004.jpg橋台にあったプレート。都営新宿線のシールドが描かれている。

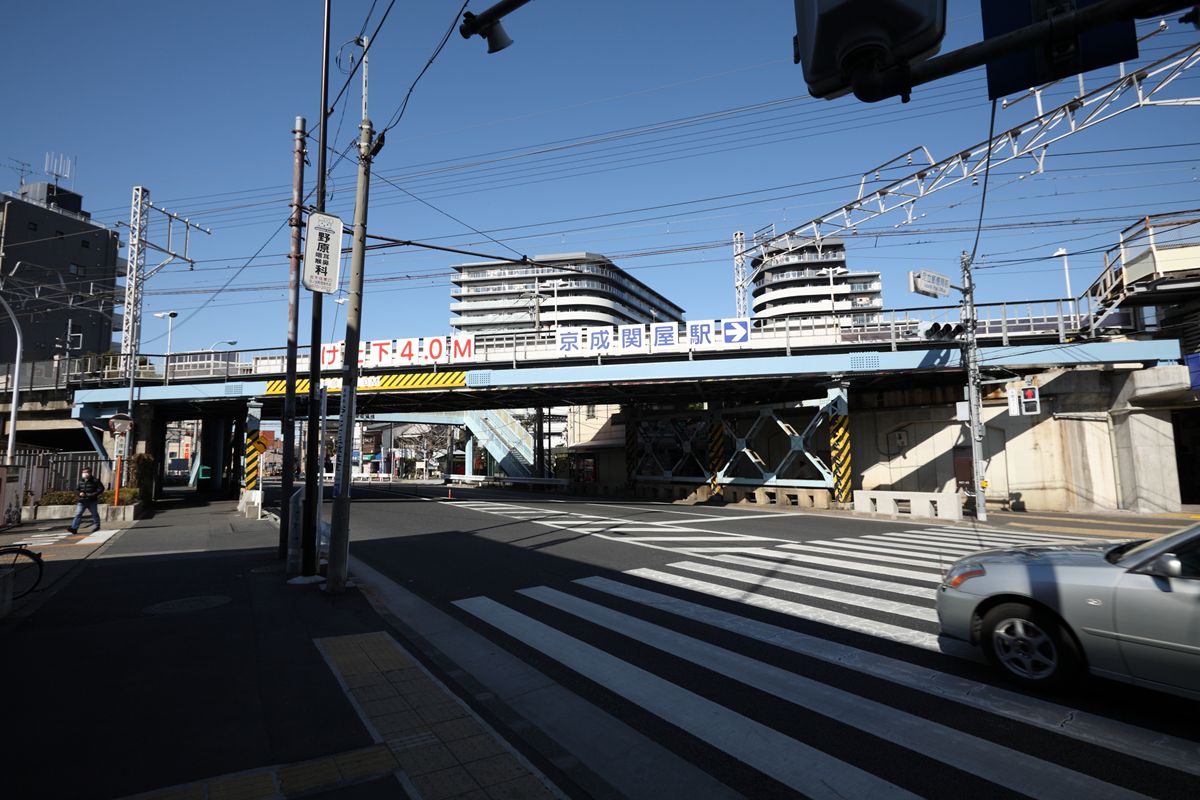

20120222_006.JPG京成本線の関屋駅のすぐ西(上野方)にかかる下路プレートガーダーである。橋台はコンクリート、橋脚は鉄。上の写真は南側から。道路は墨堤通り。

場所はここ。


かなりの角度で道路を渡っているのがわかる。45度くらいか。その道路も、京成線をくぐった先で左(西)にククッと曲がっている。もうちょっとうまくできなかったのかしら。

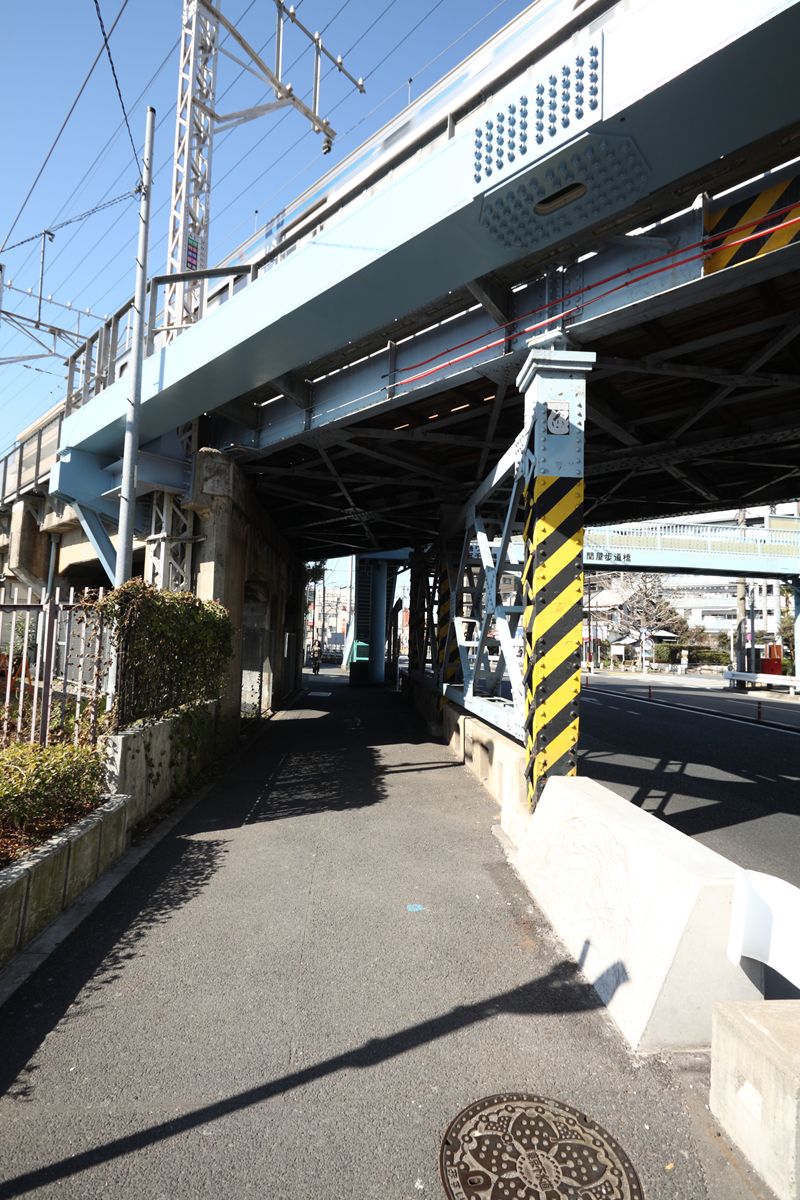

20120222_003.JPG北側から見るとこう。歩道橋は道路をほぼ直角に横切っているので、上空から見ると、歩道橋の桁部分と写真左の階段部分が等しい長さで形成線が底辺となる二等辺三角形に見える。どちら側も、桁保護のためのガードが邪魔で、プレートガーダそのものは見にくい。

さて。
20120222_001.JPGいきなりだが、下に潜る(駅側)。カバープレートに相当する部分は、木材だ。

通常、カバープレートがある場合は騒音防止を意図してバラストが敷かれているのだが、ここはそれがない。なぜ木材で覆ってあるのか、その理由がわからない。


桁は3主桁の複線桁。縦桁はレール直下付近に2本。先に言うと、銘板は見つからないので活荷重は不明だが、有名な荒川放水路橋梁等、歴史的鋼橋集覧に掲載された三つの京成本線の橋梁がすべてKS12であることからして、ここもKS12だろう。若干華奢な桁、というのもうなづける。

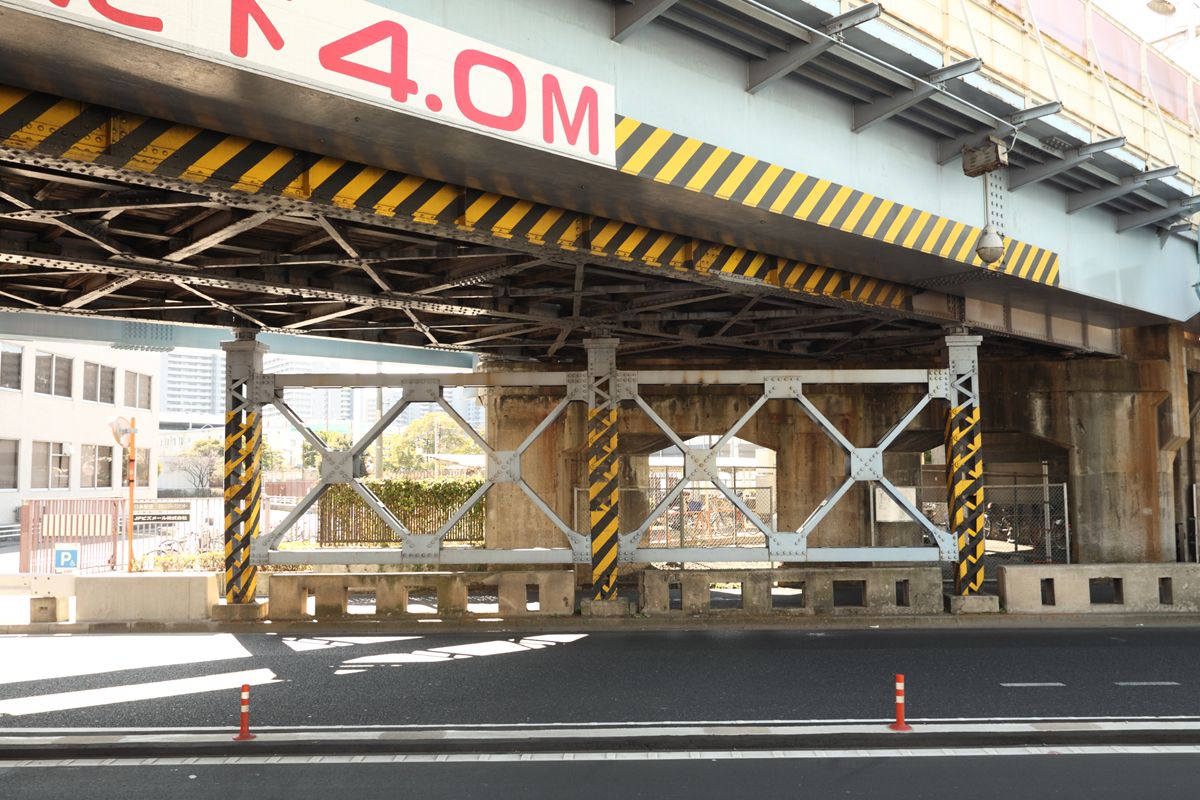

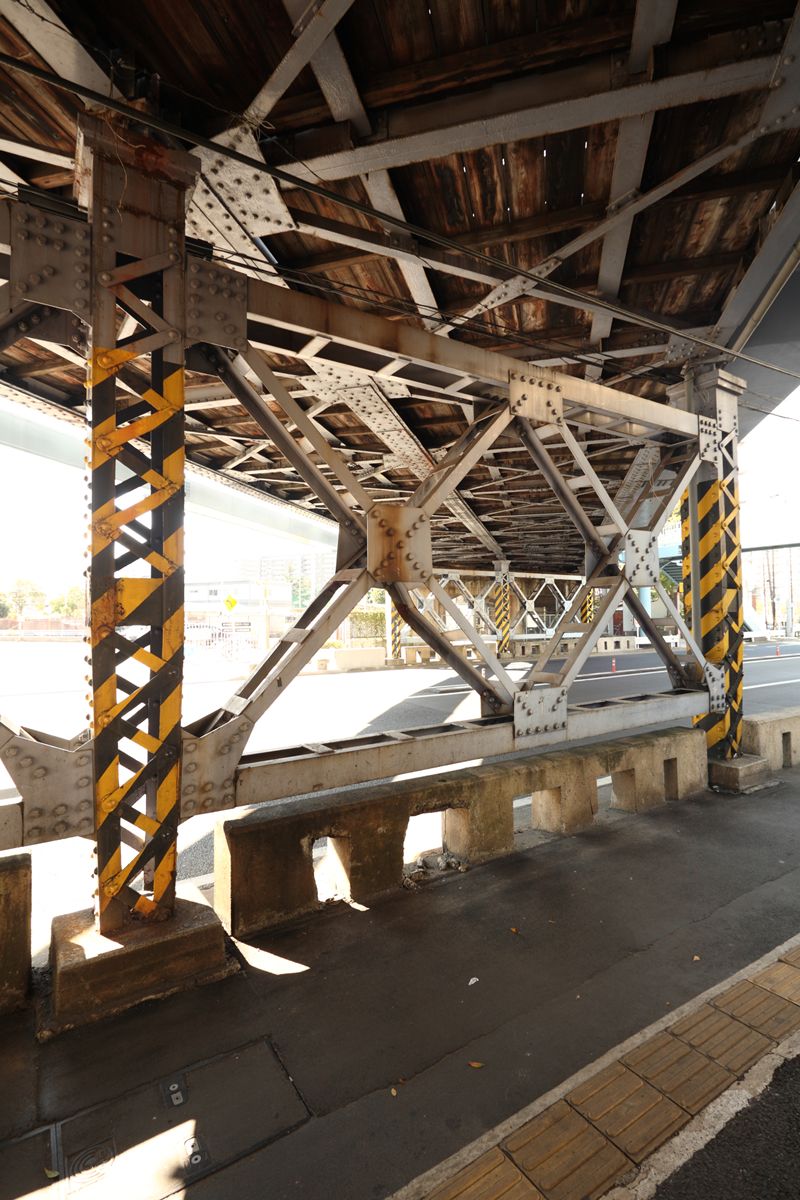

鉄製橋脚については後述するが、2本の脚を結ぶ水平材の下、ガードレール的な位置にあるコンクリートの柵の形がおもしろい。









20120222_002.JPG橋脚を正面から。橋脚と接する部分は、桁の短辺に平行する形で三つの主桁それぞれを橋脚が支持している。

向こう側へ。

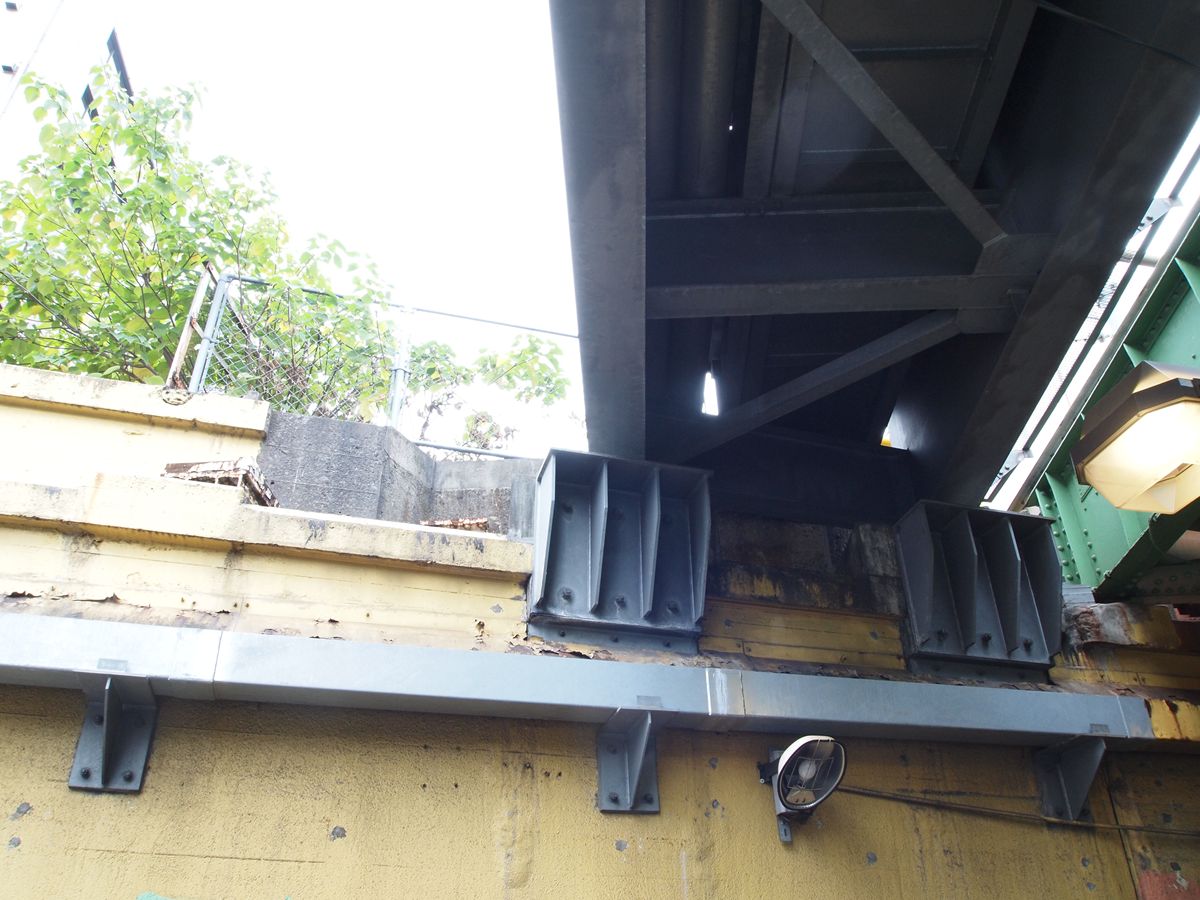

20120222_004.JPG桁の支持部分。都心、たとえば新永間高架橋に見る(鋳鉄製)橋脚のような装飾がないため、とても無骨に見える。

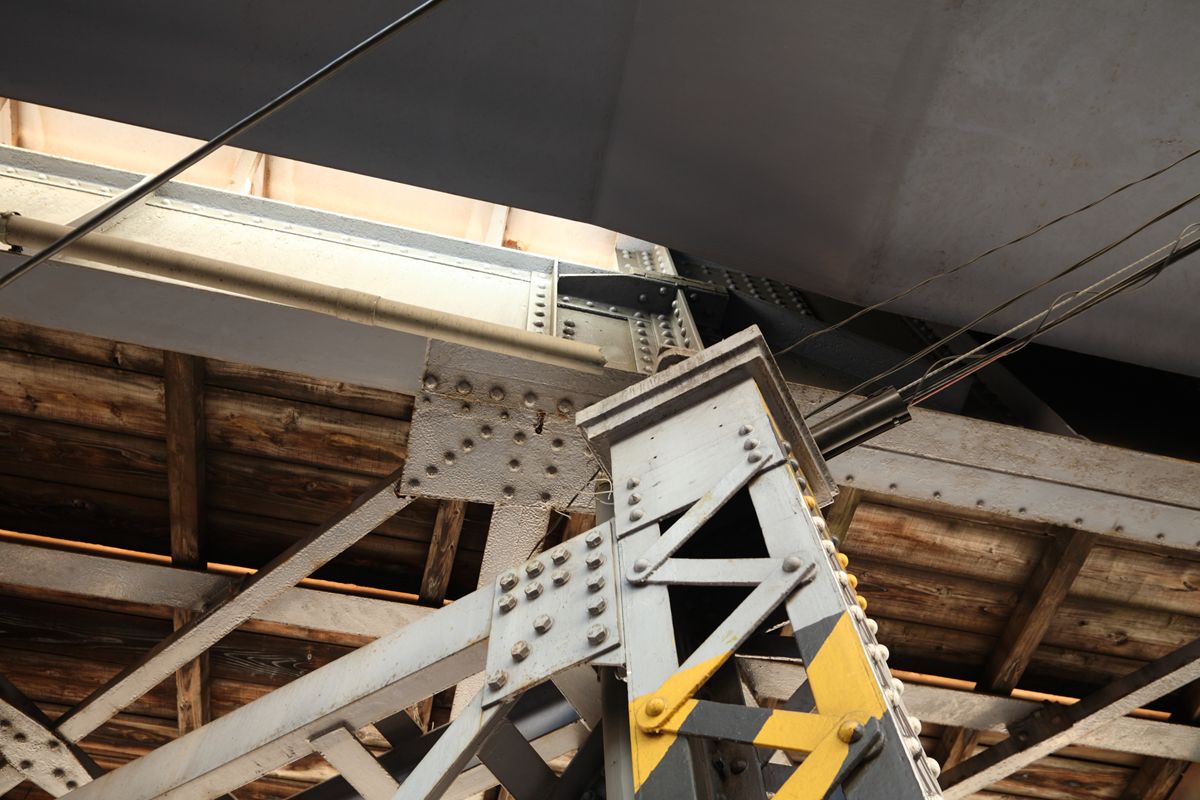

20120222_005.JPG橋台部分。延びてるアームは落橋防止の部材か。

20120222_008.JPGこれくらいの角度である。プレートガーダや鉄製橋脚がそれなりに古さを感じるのにくらべ、コンクリート製の橋台は、妙に現代っぽい。

20120222_007.JPG通り抜けて振り返る。




さて、この橋梁の名称は、「都市計画第6号線架道橋」という。しかし、wikipediaで見ると、「都市計画第6号線」は九段から練馬に向かう靖国通り・青梅街道のことだと書いてある。そして、現在くぐっている墨堤通りは「東京都道461号吾妻橋伊興町線」である。では「6号線」は何?

wikipediaにあった。

戦前の都市計画では、足立区千住宮元町交差点から墨田区鐘ヶ淵陸橋交差点までは幹線環状道路第六号其の二(其の一は現在の東京都市計画道路幹線街路環状6号線(山手通り))の一部であった。

いまでも山手通りを「環六」と呼ぶことがあるが、その「6号線」であった。先に見たのは放射6号線であった。












20110616_000.JPGこの橋の名前は「巴橋」。史実か伝承か、この橋がかかる付近を巴淵といい、木曾義仲の愛人、巴御前ゆかりの地ということになっている。

この写真でも、上の地図でも細く見える川だが、木曽川である。

20110616_001.JPGこの橋を撮ろうと準備していたら、普通の家族連れが
橋の下に降りていって記念撮影を始めた。そんなに有名スポットなのか(たぶん違う)。彼らがその場を去るのを待って、土手を降りていく。



20100816-3.jpgこの橋の特徴は、見ての通りのトレッスル橋脚。鉄道でよく見かけるタイプのものとは90度異なった位置にある。

例えば、既に撤去されてしまった余部橋梁は左の写真のように、トレッスルの長手方向が橋の軸方向に配置されているが、この巴橋は、長手方向は橋の軸と垂直に配置されている。

もっとも、鉄道用のそれは、長手方向の「長さ」の部分には単独の短い鈑桁が載せられているのであるから、桁を支持しているのは、軸方向と垂直な線(正確には点だけれど)である。

トレッスルをアップ。
20110616_002.jpg実に小さい。実に単純。

このトレッスル橋脚の上に、4主桁の上路鈑桁が架かっている。

20110616_003.JPG東側。いや、立派である。車両重量の制限は14t。見ていると、マイクロバスが走っていった。でも、幅は狭い。

親柱、左は「木曽川」、右は「巴橋」。

20110616_004.JPG対岸、西側。親柱は左が…ガードレールに隠れて読めない、右が「ともえはし」(たぶん濁点なし)。


この巴橋、トレッスル橋だという知名度は低い気がするのだけれど、どうだろう?



国道8号を走っていて目に止まった橋。地図でもわかるが、ちょっとへん。どれくらい変かというと…

20110418-01.JPGこれが北側。

20110418-06.JPGこれが南側。


そしてこれが西側から見た路面。

おわかりだろうか。北側は5スパンのカンチレバープレートガーダー、南側は3スパンのプレートガーダーである。それに対して、路面は一体化しているのだ。路面の写真はガードレールが邪魔してうまく見えないが(わかるように撮ればよかったのだが!)、ガードレールはあたかも中央分離帯のように、ふつうに両側と地続きである。路面はひとつ、桁は2種類。

なお、路面の画像、左側に親柱が写っているここには
横関橋
日野川

とかいてある。「橋」のじは異体字で、旁の上がナ、その下がハシゴ高のようになった文字である。


路面を東から見る。
20110418-02.JPGせっかく改修した橋なのに、なっぜこんなに幅員狭小なのか。ガードレールを中央分離帯的な意味とするためにも、向かって右(歩道化した車道、北側)を東行きに、向かって左の現在2車線の部分を西行き+歩道にしたほうが安全なのではなかろうか。

西・南側の親柱。
20110418-05.JPGよこぜきばし
昭和44年2月完成

気になる桁裏に行ってみる。
20110418-08.JPG西側の桁下。向かって左のカンチレバープレートガーダーが北側(下流)、右のプレートガーダーが南側(上流)である。右の方が橋脚がすくないのがわかろう。また、スパンが短く桁幅が1車線分しかないカンチレバープレートガーダーは2主桁、対して2車線分あるプレートガーダーは3主桁である。

でも、床版の接合部が見えないので寄ってみる。
20110418-10.JPGどうだろうか。橋脚と橋桁は独立しているのに、床版がくっついているのがおわかりだろうか。また、向かって左の橋脚は、古い橋脚を包み込むようにして建っているように見える

振り返る。
20110418-09.JPGよりはっきりわかる。そしてなぜかカンチレバー側にはツナイダルがあるのに、プレートガーダー側にはない。
銘板。
20110418-99.jpg横関橋
1968年11月
近畿地方建設局
鋼示(1964年)一等橋
製作株式会社駒井鉄工所
材質SM50B.A SS41

再度、床版の上へ上がってみよう。
20110418-12.JPG片や5スパンのカンチレバープレートガーダー、片や3スパンのプレートガーダーなので、このように、継ぎ目の位置がずれる。

20110418-04.JPG最後にアプローチ道路。このように轍があるので、最近まで車道だったのがわかる。

1982年に撮影された航空写真を見る。
20110418map.jpg国土画像情報よりトリミング・転載)

この時点では、カンチレバー側も利用されていて、プレートガーダー側は外側のみを車道として使っている。


この場所に橋が架けられたのは、近くにある中山道六十九次の武佐縮の看板によれば、明治8年(1875年)。それ以前は渡し舟もしくは舟橋だったらしい。明治26年(1893年)改築、さらに昭和12年(1937年)「近代的な横関橋」を新築。旧橋は2年後に撤去された。

この横関橋が渡るのは日野川。小さな川だ。それでも一級河川であるのは、この日野川が琵琶湖に注ぐためだろうか。琵琶湖は「一級河川淀川」である(滋賀県内は瀬田川と称する)から、その支流たる日野川も一級河川ということになる。
