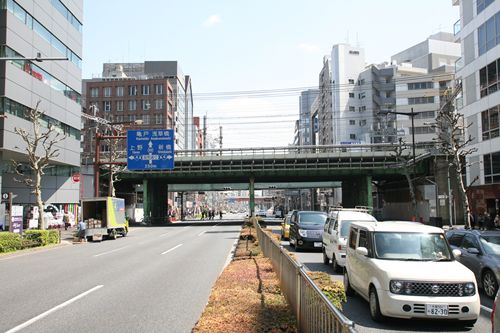

20121004a_000.JPG靖国通りが山手線と交差する地点の架道橋。中央分離帯、歩道と車道の境界に計3基の橋脚が立つ。山手線の内側から撮影。向こうに見える箱桁は東北新幹線で、橋脚はなくひとまたぎ。

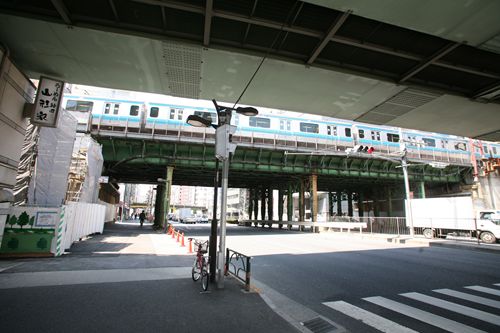

20121004a_003.JPG山手線の外側反対側から。上を覆っているのは新幹線。この地点では、線路と道路がほぼ直交しているので、ガード下といえどもスッキリしている。

20121004a_001.JPGガードの幅が狭く、明かりが差すためだろうか。とはいえ、ションベンくさいという印象はもちろんある。

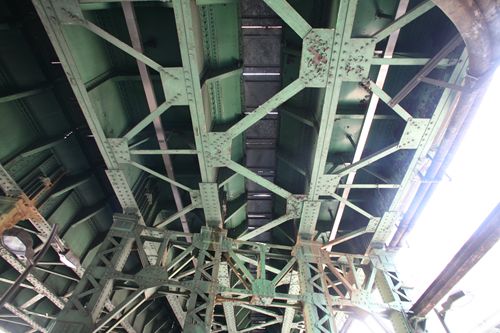

20121004a_005.JPG桁は、4主桁の複線橋にも見えるが、2主桁の単線橋の一部分を剛結した、というものだろうか。4本並行する主桁の下部にブレースはあるが、対傾構はない。写真では見えないだけで、2本の(?)鈑桁の間にある覆いの向こう(上)に、きちんと剛結している部材があるのだろうか。

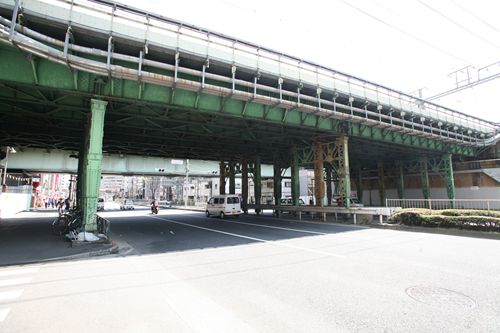

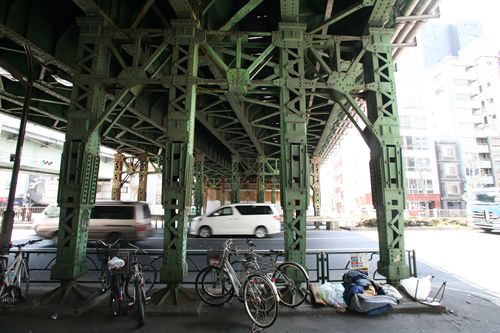

20121004a_002.JPG橋脚は4本1組。4本というのは4つの主桁に対応している。少しだけ道路と角度をつけて交差している斜橋である。

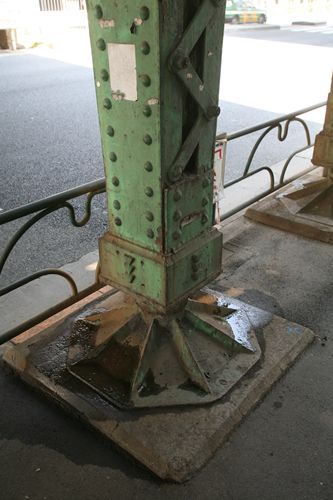

20121004a_006.JPG橋脚下部。鋳物だろう。

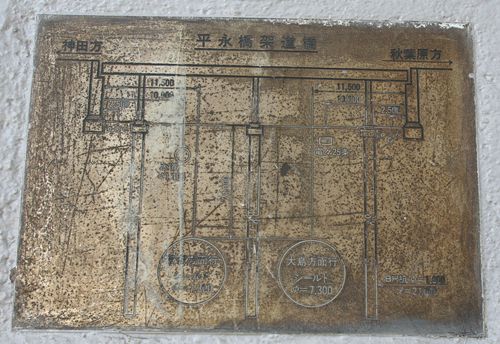

20121004a_004.jpg橋台にあったプレート。都営新宿線のシールドが描かれている。
