伊豆・下賀茂温泉の春まち橋に続くような形で、水管橋が延びている。ここは青野川と二条川が合流する地点で、合流点をYの字に例えると、その股に温泉が湧き、/を乗り越える形でこの水管橋がある。上の写真の3本の塔が源泉。左下に春まち橋。画面を左右に横切るのが堤防で、その上の道路を横断して向こうに延びているのが今回の水管橋。


4本の管を渡している。






PR
富士川の河口から3番目にかかる橋。最下流は国道1号の新富士川橋、次が東海道新幹線富士川橋梁。そしてこの東駿河湾工業用水道富士川水管橋となる。wikipediaのTemplate:富士川の橋では無視されている。

  1スパン102m、10径間、橋長1040m。


口径2200mmの水管2本をアーチが支えている。アーチ橋は遠目には優美な形と認識されることが多いので(大正時代に既にそう言われている)、この橋の迫力は真下で鉄塊を見なければ感じられないだろう。

  左岸側。堤防と水管の間は1mちょっとか。立ってはくぐれない。



近くで見ると、途端にこの水管の「重さ」を感じる。背後の民家ほどの大きさがある、橋台を兼ねた取り込み口(なんと言うのだろう?)のこのコンクリート塊すら軽く見える。

この橋に流れる水は、釜口サイホン橋で触れた日本軽金属富士川第二発電所の余水を工業用水に転用しているものだ。海岸にある水力発電後の余水をそのまま海に流すのではなく、(おそらく加圧して)他の用途に転用するとは、その規模の大きさに驚く。

工業用地下水のくみ上げが「安全揚水量」の限界に達したことから、1966年に東駿河湾工業用水道建設着手、1970年3月水管橋竣工、1971年12月一部供用開始。水管橋は給水は当時1日68万トン、現在79万トン。計画では131万トン。橋梁の製造者は日本鋼管(現JFEエンジニアリング)だ


富士市のサイトに当時の市報がPDFで掲載されている。建設中の写真もある。


釜口橋(静岡県)のすぐ上流に見える水管橋。水管には三菱のマークが光っているが、それは写真を見ていて気がついたものだ。

地形図を辿ると、そもそもの取水口は身延線塩之沢駅近くにあり(標高170m程度)、そこから十島駅近くの日本軽金属富士川第一発電所(標高100m程度)、そして出口は蒲原の日本軽金属富士川第二発電所へとつながっている。

写真右の車道は「橋場桟道橋」といい、車道拡幅の際に桟橋状に架けられた部分のようだ。「橋場」という名称が、いかにも釜口橋のとりつきらしい。


歴史的鋼橋集覧に載っているとは思わなかった。詳細はこちら。
http://library.jsce.or.jp/jscelib/committee/2003/bridge/T9-106.htm
道路左側に見えた水管橋。いろいろ惹かれる…。よく見ればすぐ下(向こう)に道路橋があり、水管橋はそれよりも上にある。そして、高さの低いプレートガーダーである。


あまりプレートガーダーという気がしない。寸法は測っていないけれど、たぶん定型のI型鋼であって「プレート」ではなさそう。だが、それがいい。

根元はコンクリート製の用水路。上から見るとおもしろい。

直径20cmばかりの水管に、ここまでの橋がいるのだろうかと思わなくもない。アーチ水管橋(水管そのものがアーチ)ならばアーチのみでいけそうな径間。かたつむりがくっついてた。

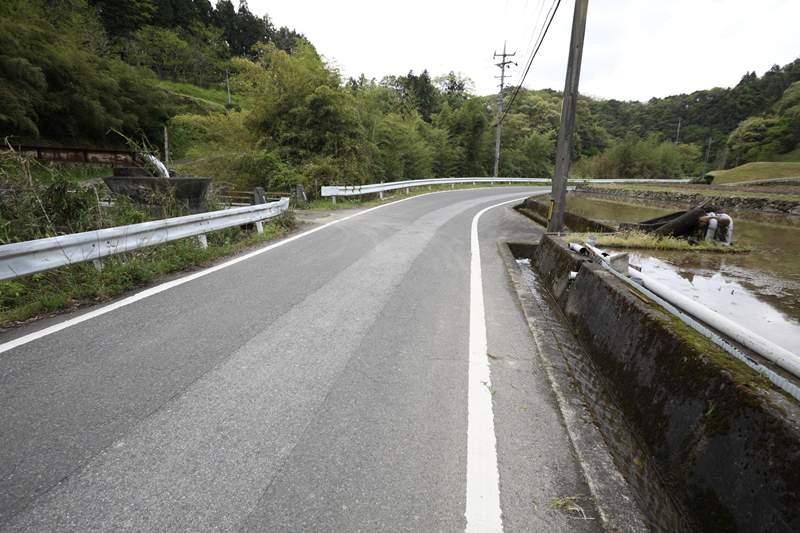

端部で下を向いていた水管は道路の下をくぐり、反対側に水を噴き出していた。まさにサイフォンの原理。

道路よりも高い位置にある水田に水を供給できる高さに吹き出ている。しかし、そのすべては用水路に流れていく。

とはいえ、この水管橋は道路をくぐるためというよりも、冒頭写真のように川を跨ぐために作られたのだろうな。その延長でついでに道路もくぐった。そんな風に見える。

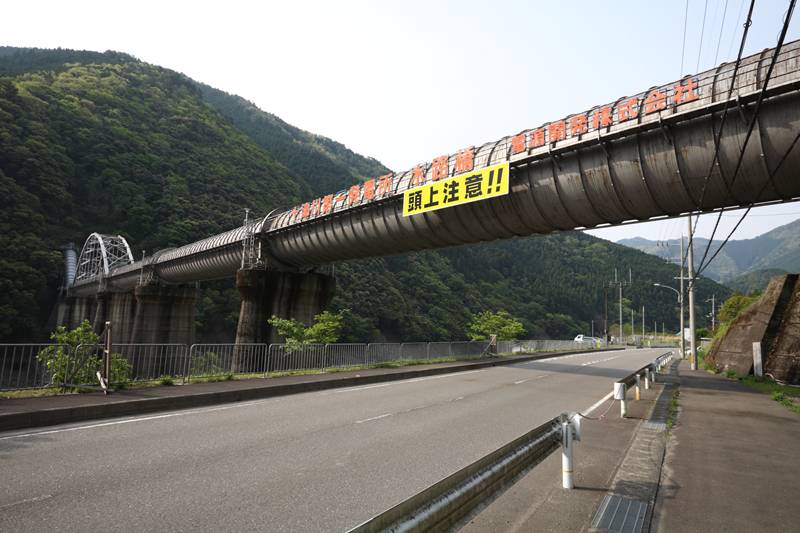

奈良県の十津川水系風屋(かぜや)ダムを回り込む国道308号の頭上にこれがある。この太さに圧倒される。

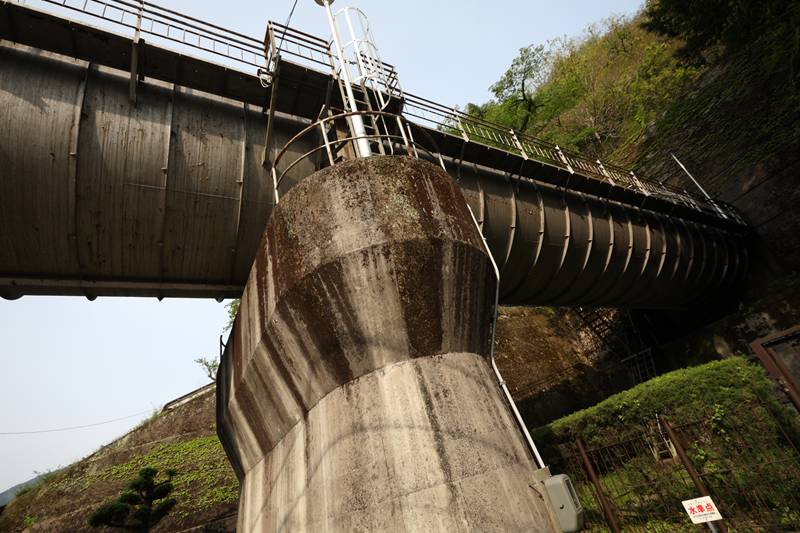

この太さ。

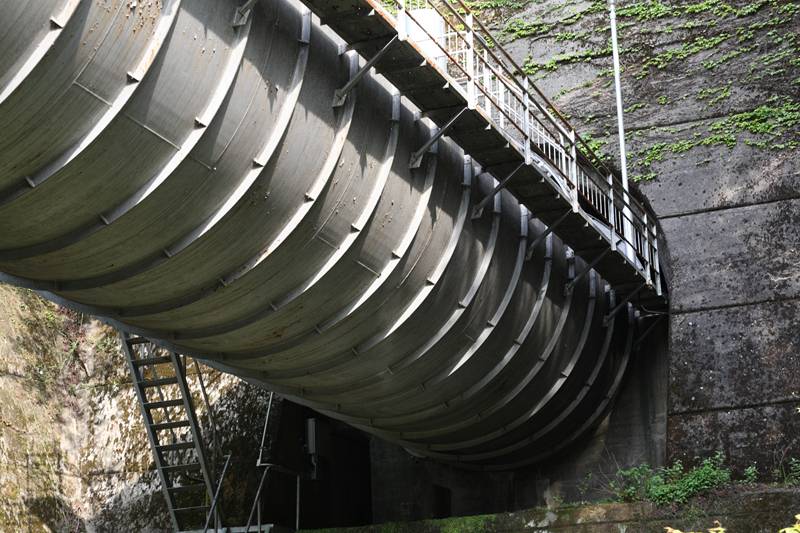

ズボッ!

この穴の向こう、山一つ超えた風屋貯水池から取水し、約8.7km下流の十津川第一発電所に水を送る水管橋である。上の穴あたりで標高約245m、十津川第一発電所の標高は約160m。

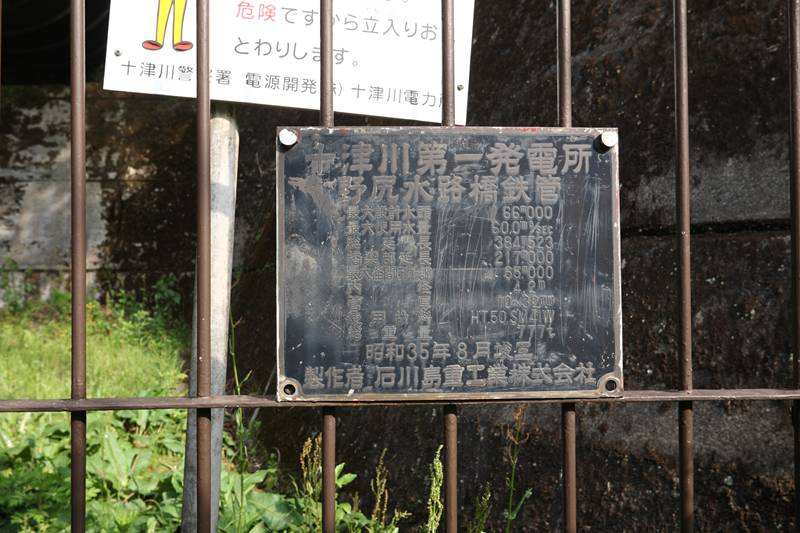

十津川第一発電所
野尻水路橋鉄管
最大設計水頭 66m000
最大使用水量 60.0m^3/SEC
総延長 384m523
橋梁部延長 217m000
最大径間(ランガー部) 65m000
内径 4.2m
管厚 10~32mm
使用材料 H.T.50.SM41W
総重量 777t
昭和35年8月竣工
製作者 石川島重工業株式会社

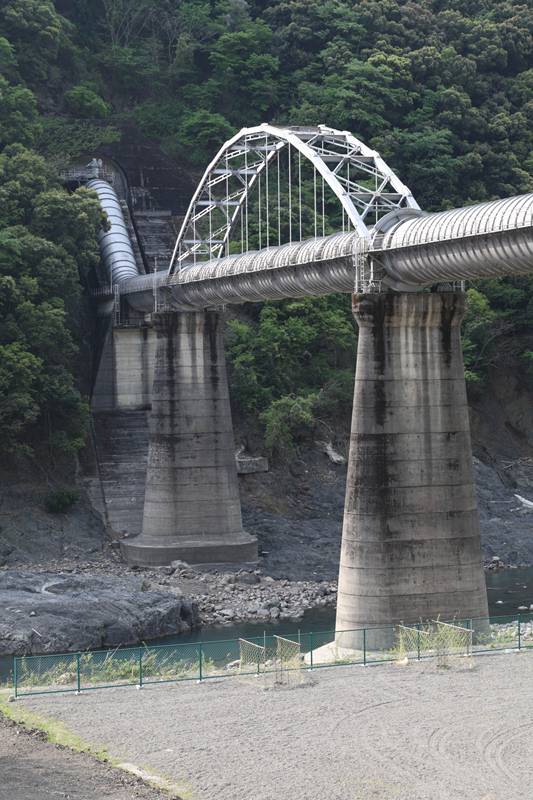

「ランガー部」とあるとおり、流路はランガーで跨いでいる。タイドアーチ部は水管が担っているのだが、水管の存在感があまりにも大きく、本当にアーチが役立っているのかという気になるほど。この部分の水管はアーチからの吊り材がかかる部分はフランジが大きくなっている。

こうして見ていると、掃除機や洗濯機のホースのようだ。
