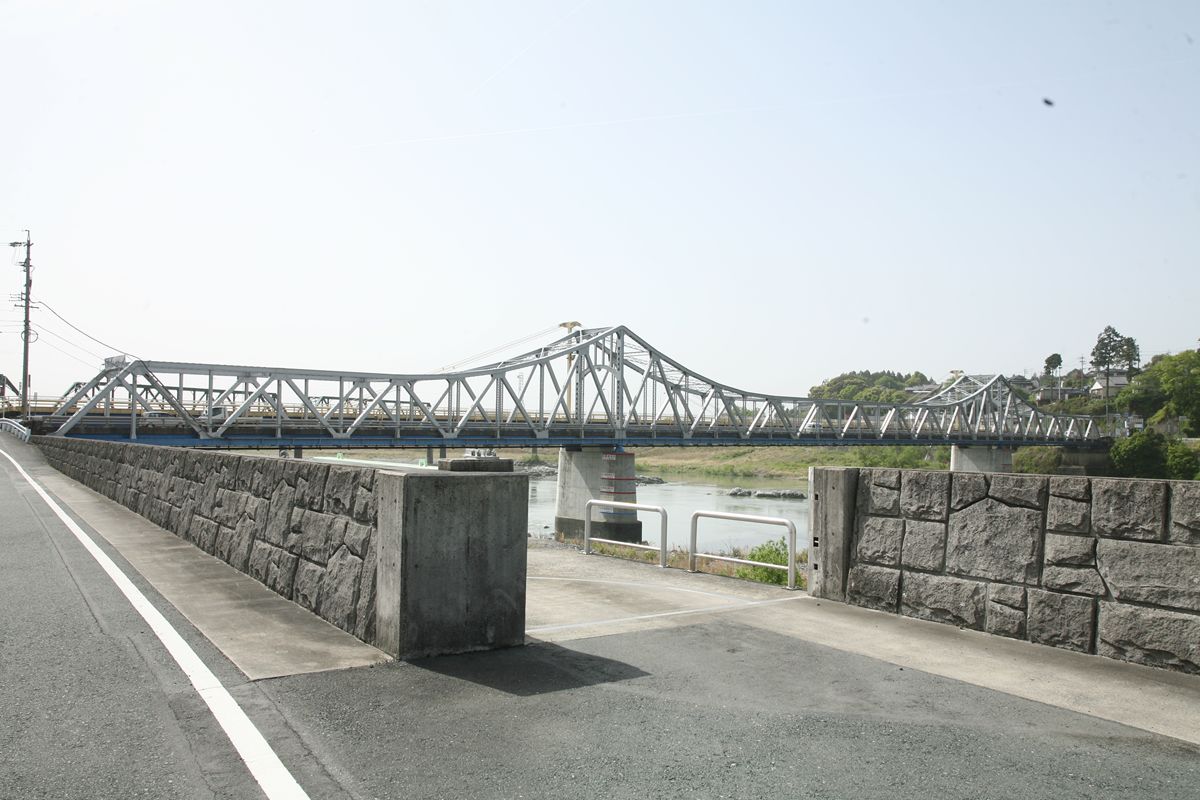

天竜浜名湖鉄道の車窓から見つけたカンチレバートラス。渡っているのは天竜川。国道152号と362号の重複区間だ。歴史的鋼橋集覧の記事はこちら

20110915-01.JPGこちらは上流側。

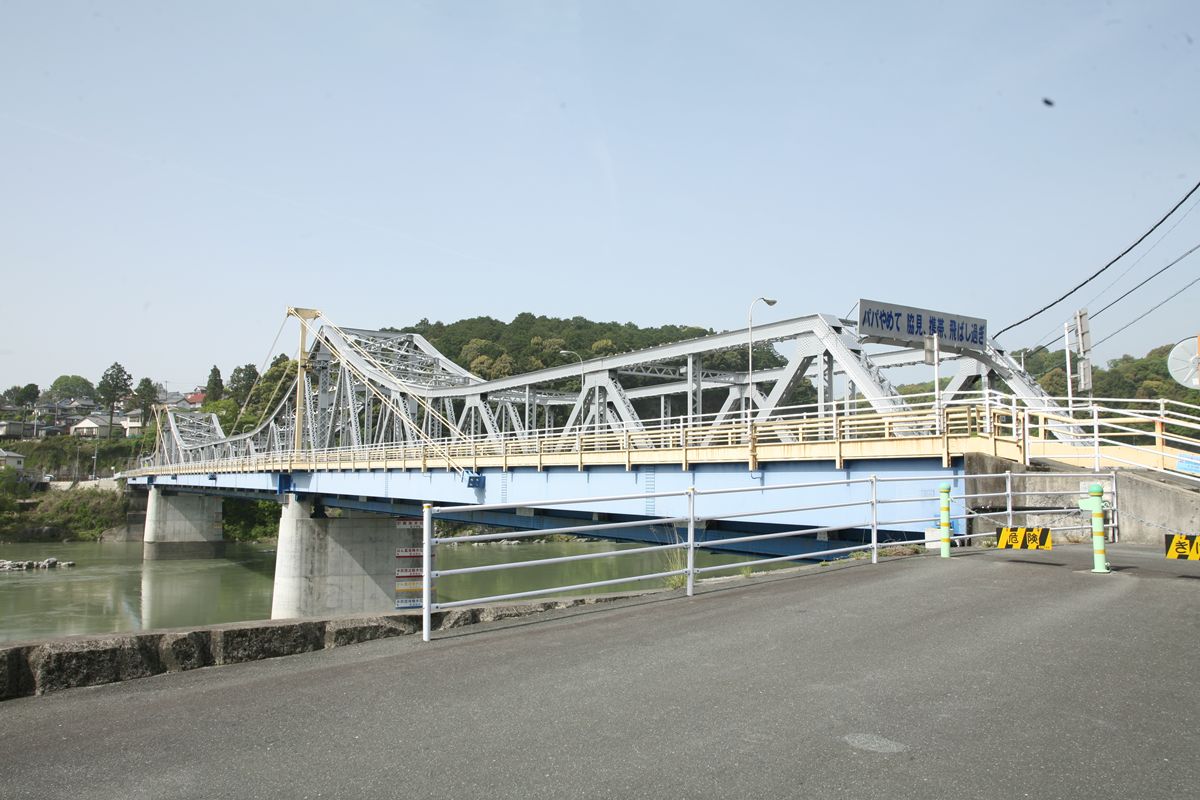

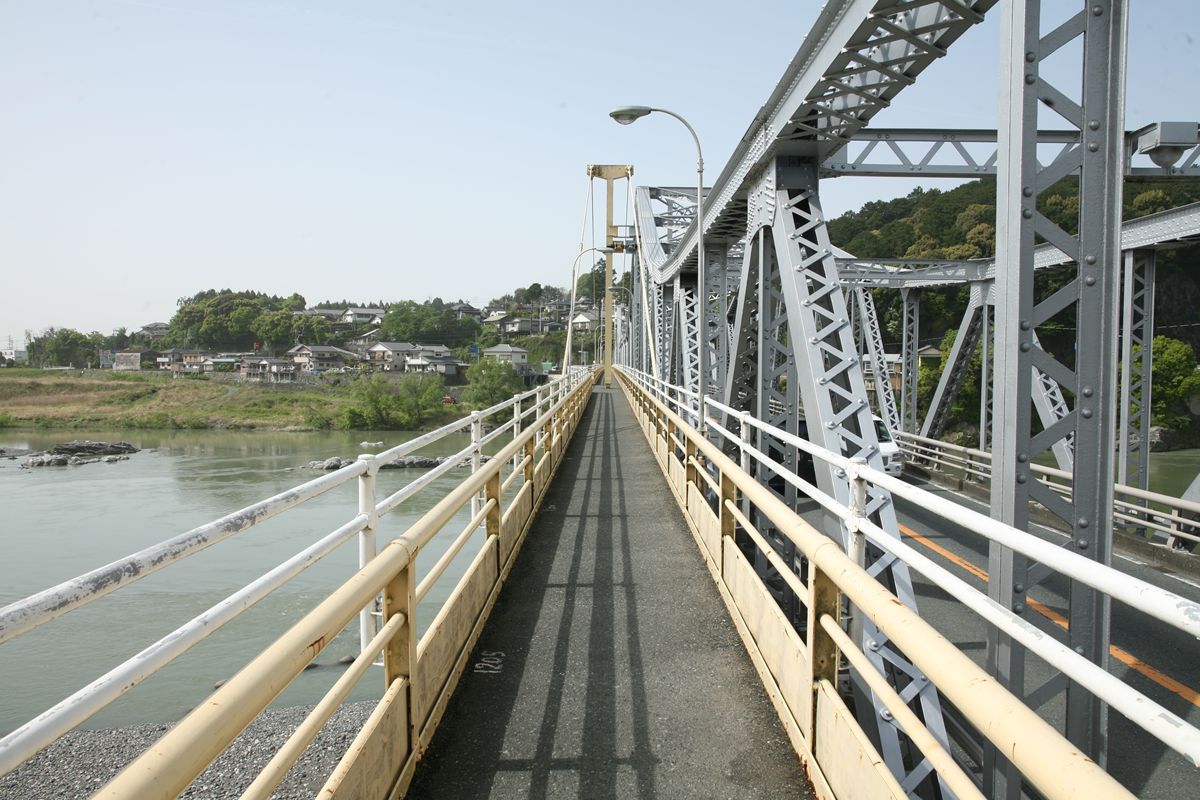

20110915-02.JPG下流側には歩道橋が併設されている。まず先に歩道橋を。

20110915-03.JPG柵の外に、さらに柵あり。

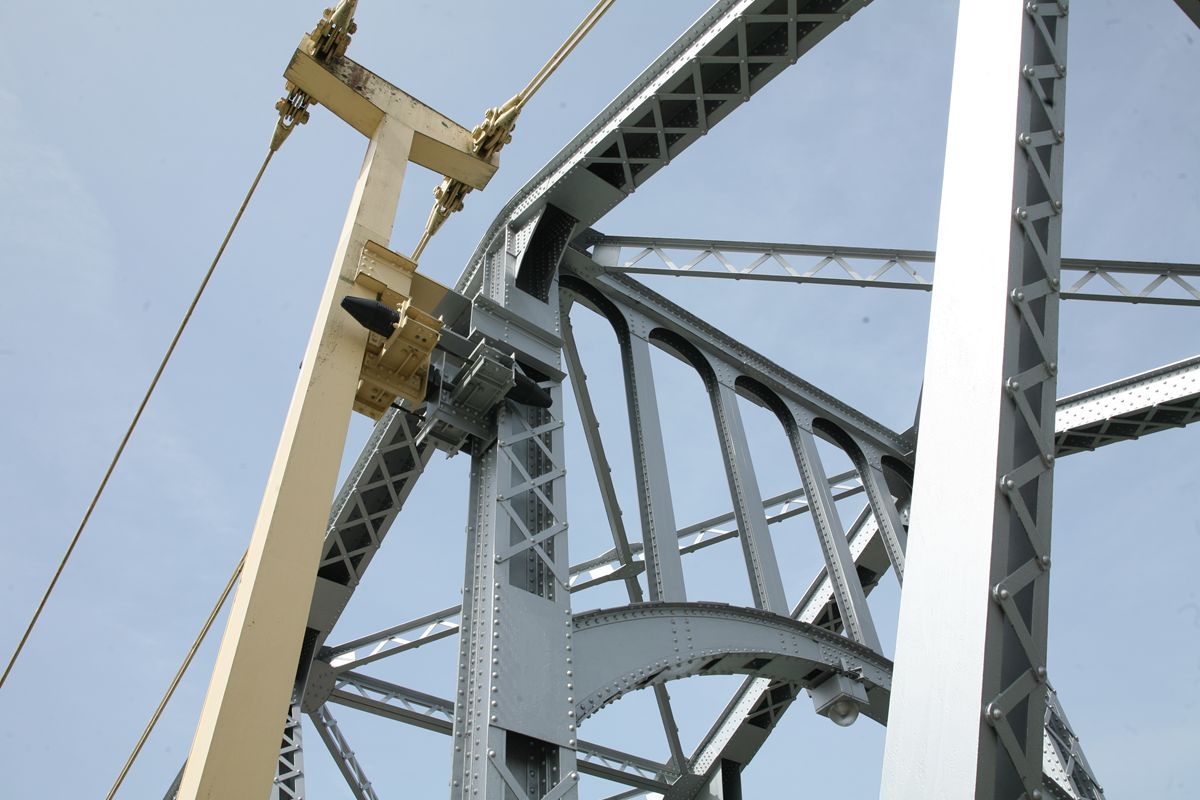

20110915-04.JPG主塔からリンクでスチールの望が前後に延びている斜張橋。吊橋ではない。

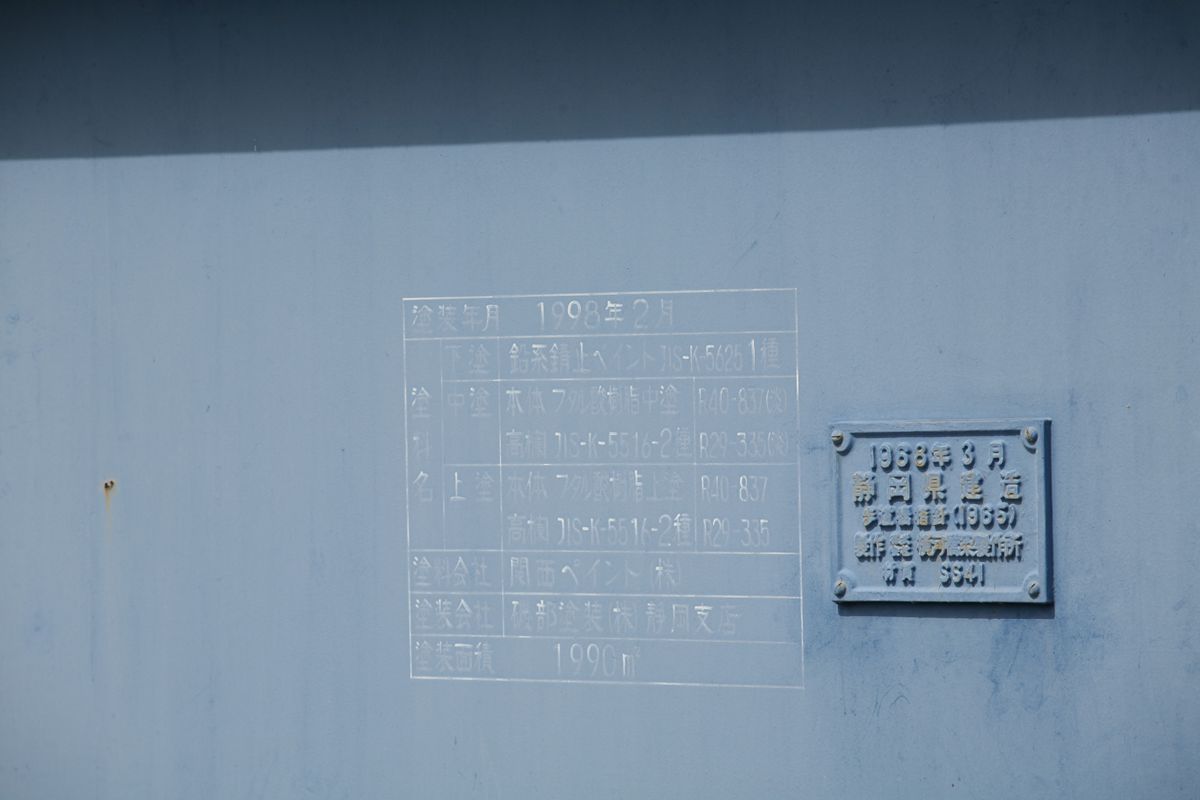

20110915-14.JPG銘板。

1968年3月
静岡県建造
歩道橋指針(1965)
製作 株式会社横河橋梁製作所
材質 SS41

塗装標記。

塗装年月 1998年2月
塗料名 下塗 鉛系錆止ペイントJIS-K-5625 1種
 中塗 本体 フタル酸樹脂中塗 R40-837(淡)
 高欄 JIS-K-5516-2種 R29-335(淡)
上塗 本体 フタル酸樹脂上塗 R40-837
 高欄 JIS-K-5516-2種 R29-335
塗料会社 関西ペイント(株)
塗装会社 磯部塗装(株)静岡支店
塗装面積 1990m^2

磯部塗装…。

さて、本体の鹿島橋。「かじまばし」と濁る。遠くから見ると、碇着桁のツノはそれほど大きく見えないのだけれど、路面から見ると、床版より下の部分が見えないので、ツノが大きく見える。

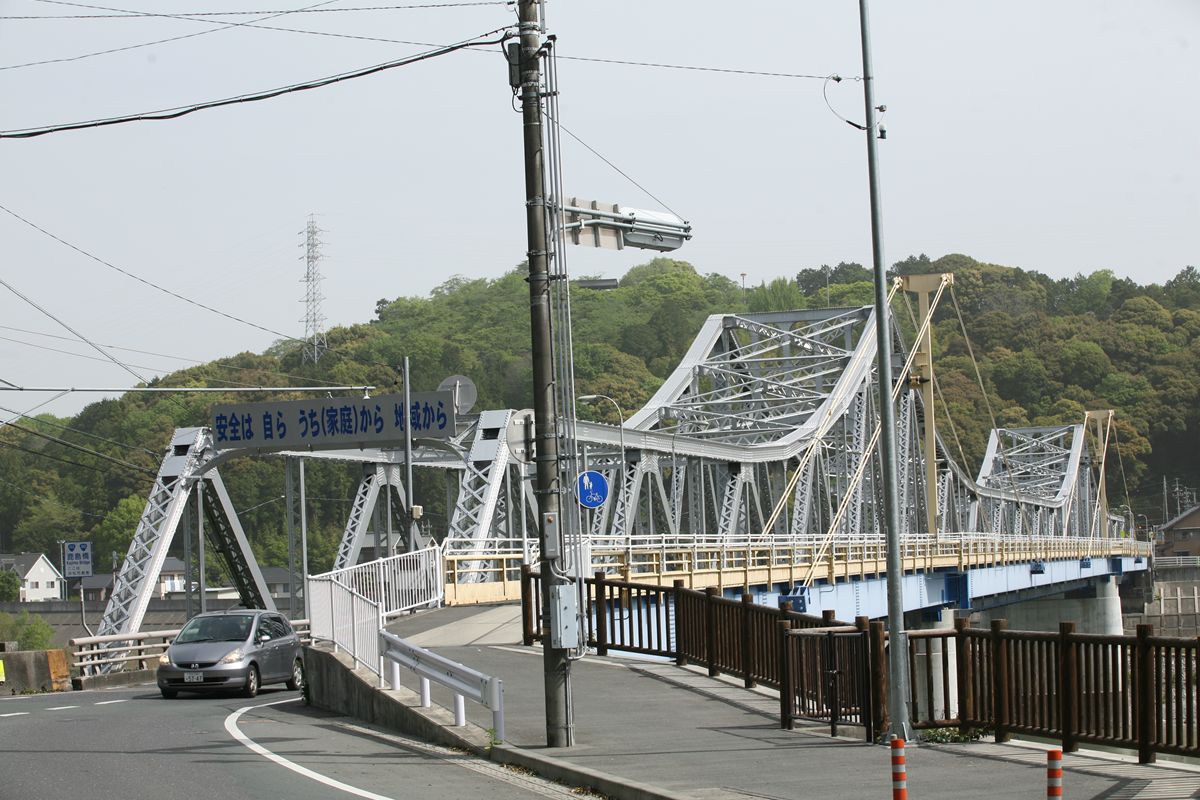

20110915-09.JPG左岸(西側)。目立つのは、交通標語…。

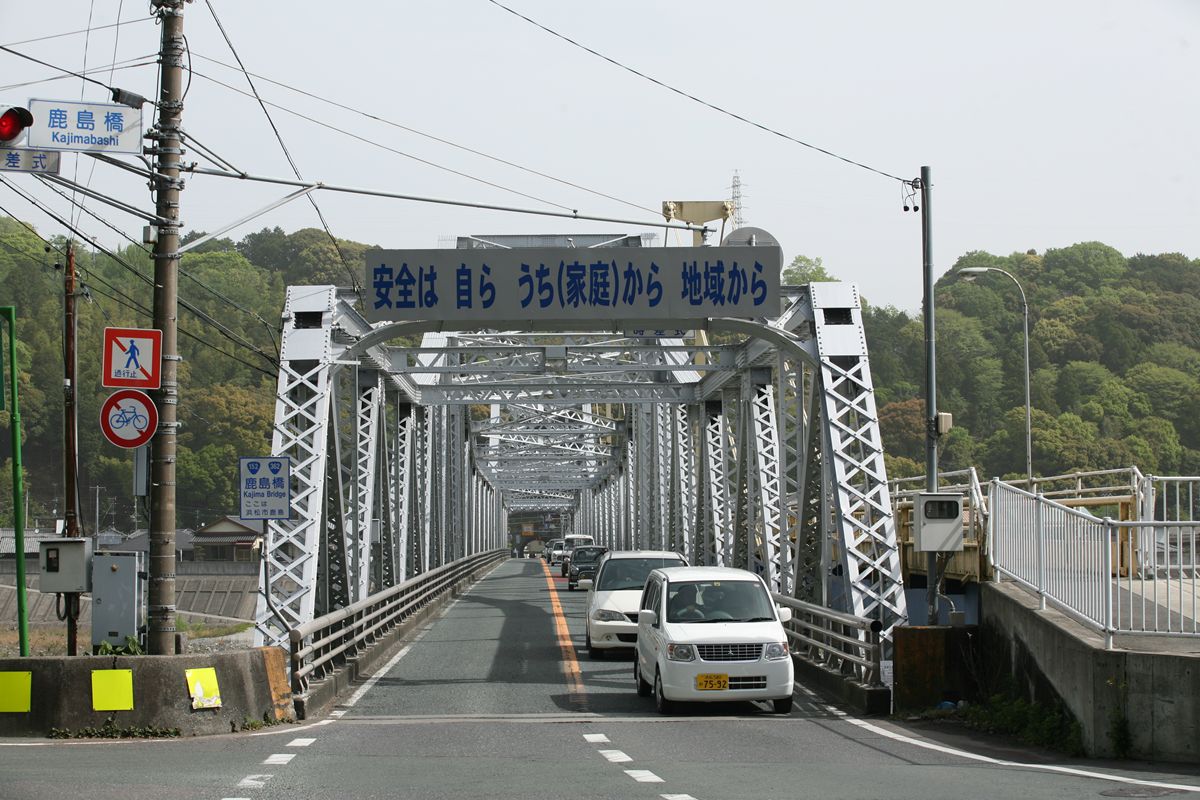

20110915-10.JPG左岸は、「安全は自らうち(家庭)から地域から」。この標語のせいで、ツノが見えない!

なお、右岸側は「パパやめて脇見携帯飛ばし過ぎ」だ。このエリアでは父親しかクルマを運転しないのか。右岸が亜も「家庭」とあるし、けっこうひどいな。

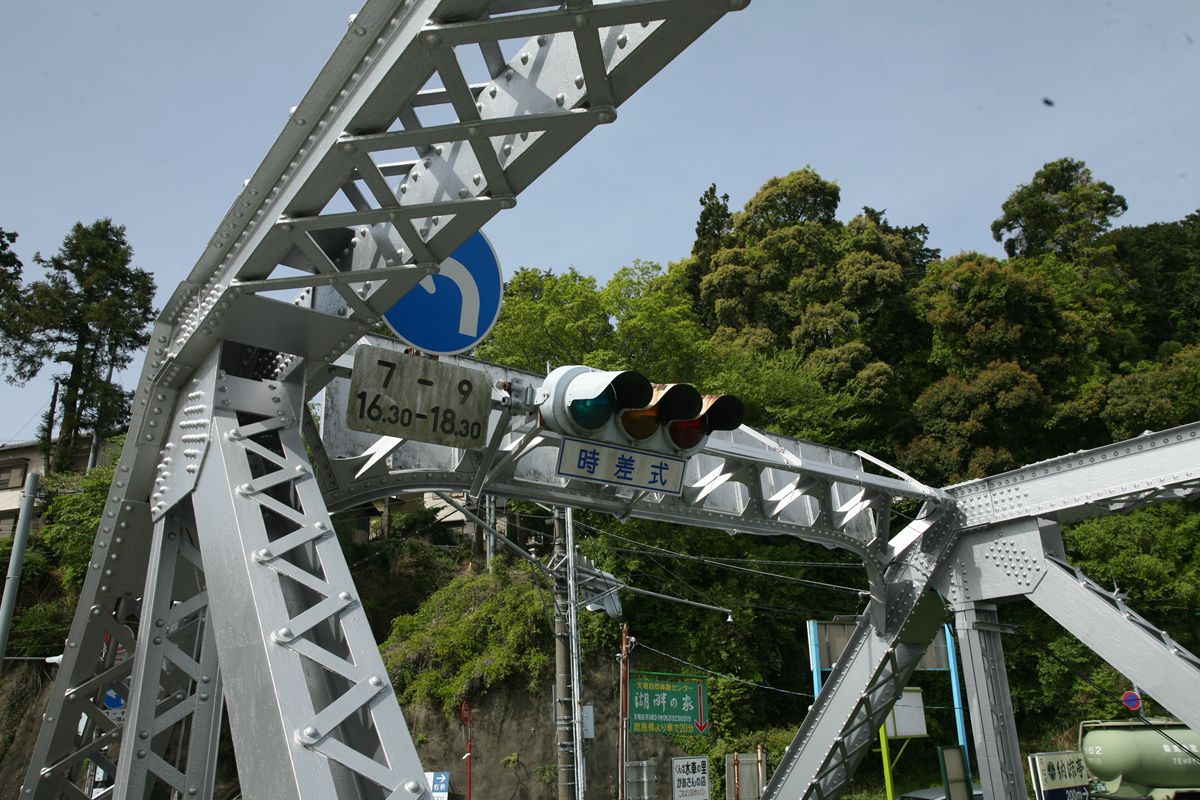

20110915-08.JPGこの位置の信号機、いい。

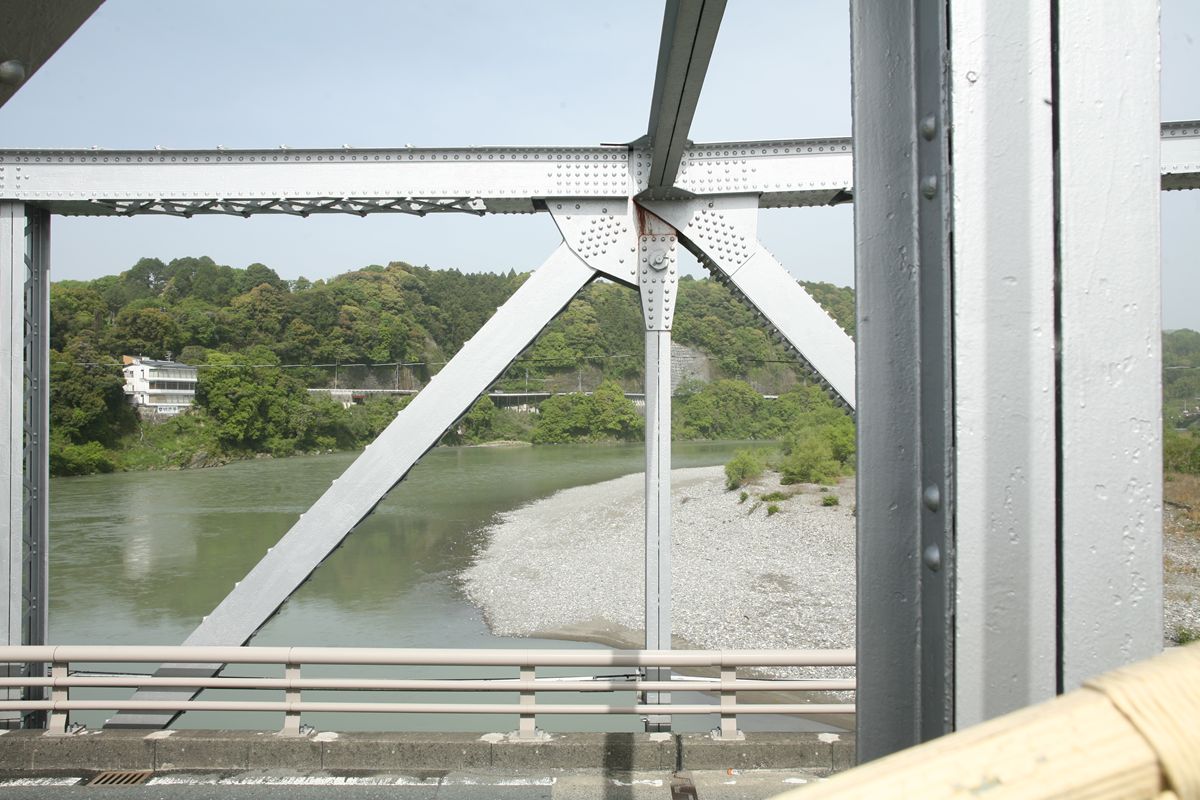

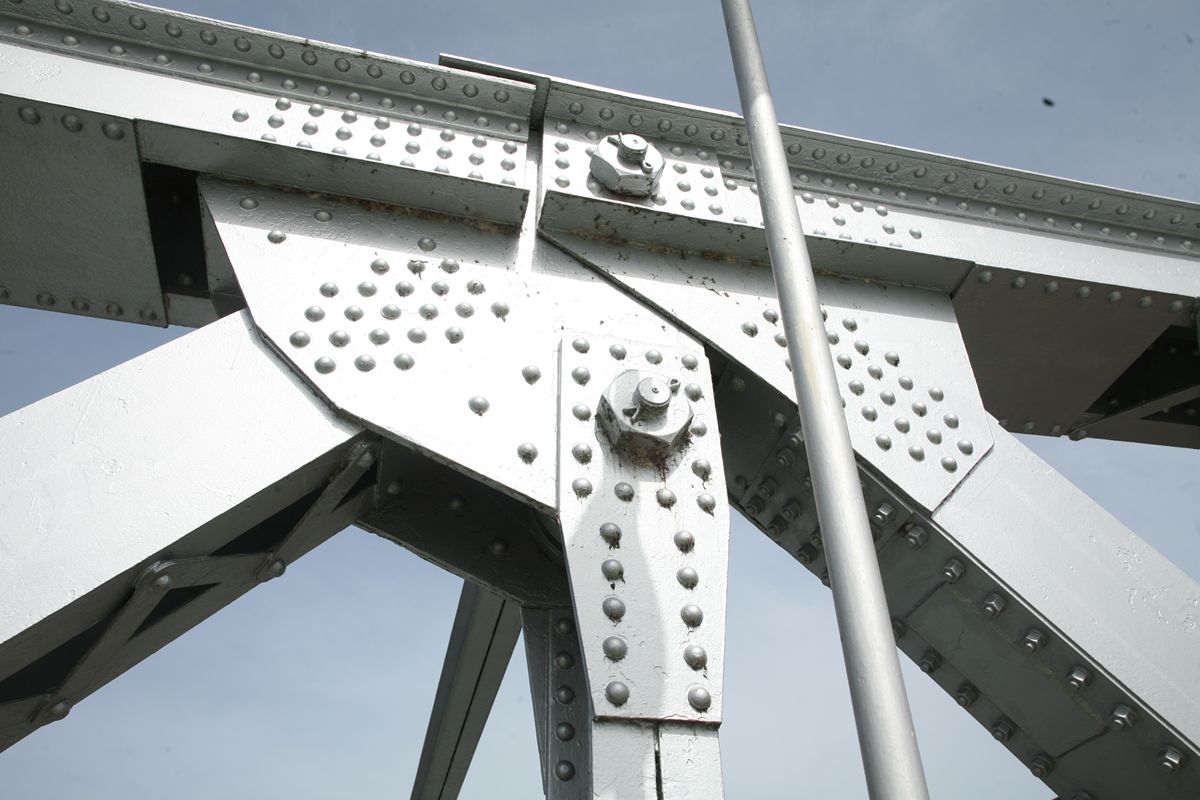

20110915-12.JPG上弦のピン結合部のピン。

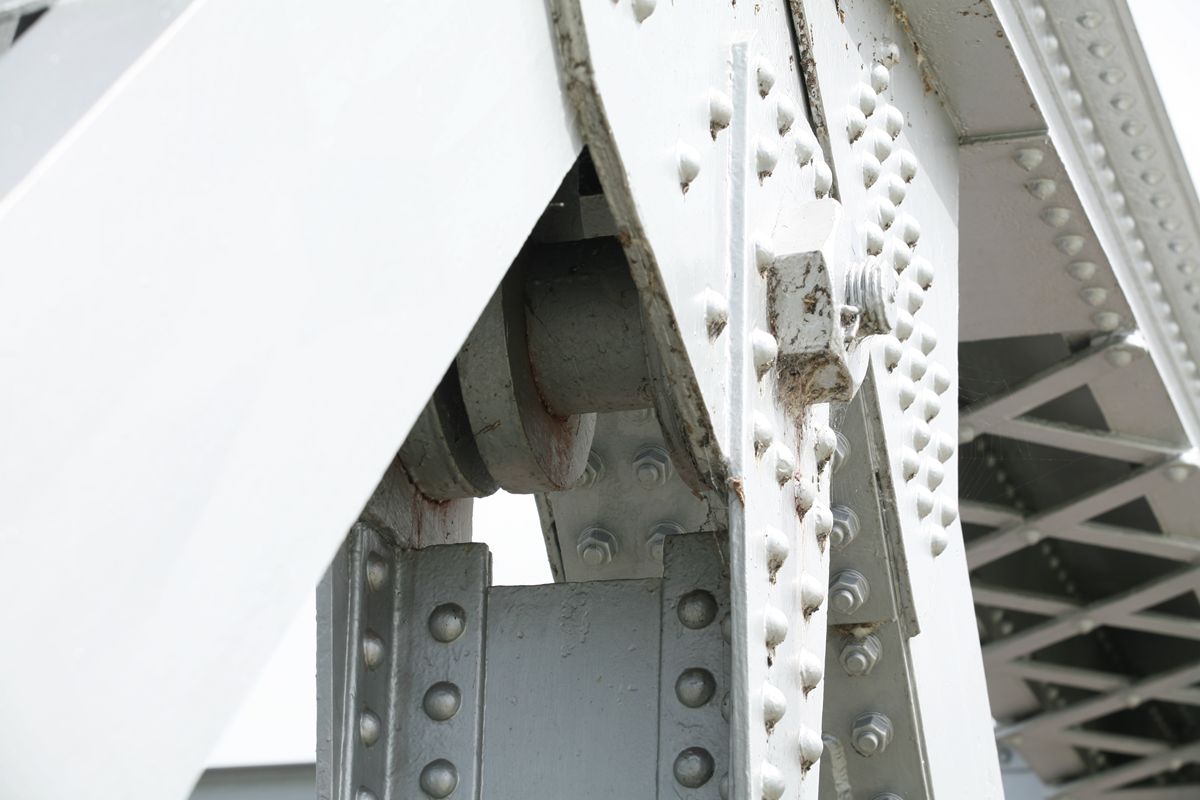

20110915-05.JPG横から。

20110915-06.JPG裏側。

20110915-07.JPG下弦。

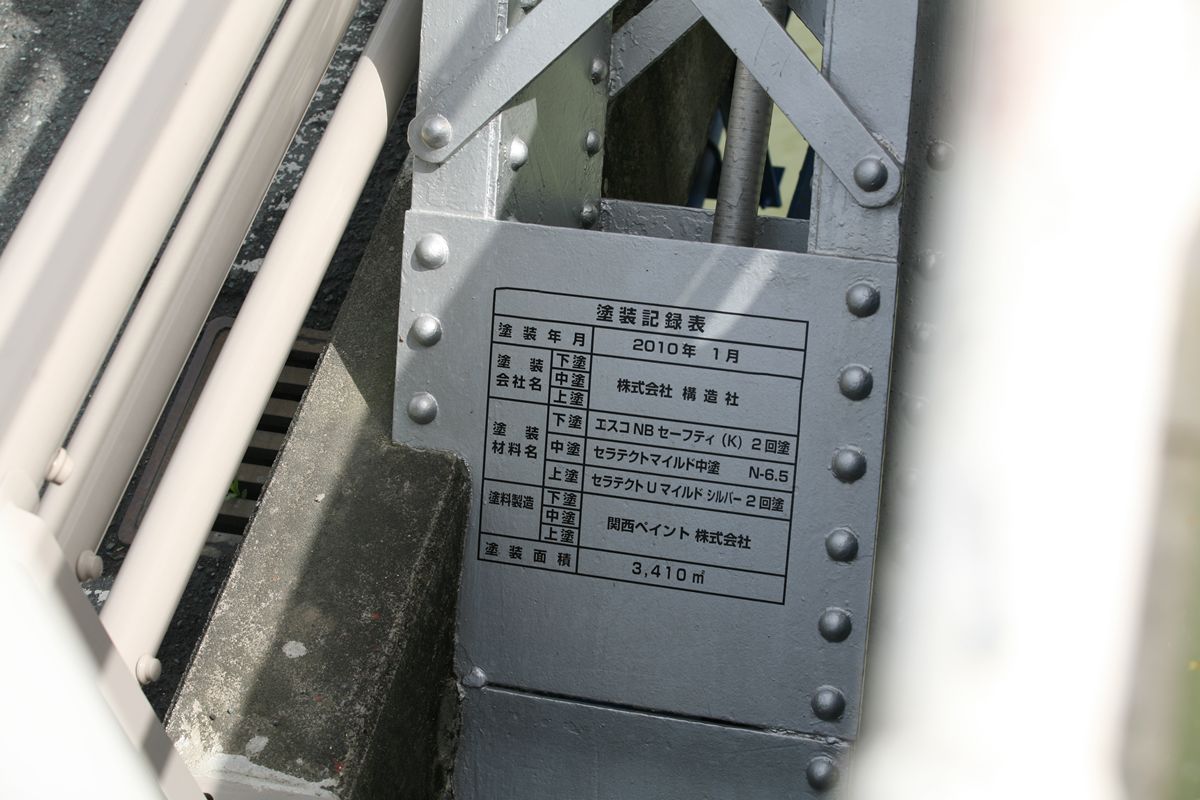

20110915-11.JPG右岸側・下流側にある塗装標記。

塗装記録表
塗装年月日 2010年1月
塗装会社名 下塗・中塗・上塗 株式会社 構造社
塗装材料名 下塗 エスコNBセーフティ(K)2回塗
 中塗 セラテクトマイルド中塗 N-6.5
 上塗 セラテクトUマイルドシルバー2回塗
塗料製造 下塗・中塗・上塗 関西ペイント株式会社
塗装面積 3,410m^2

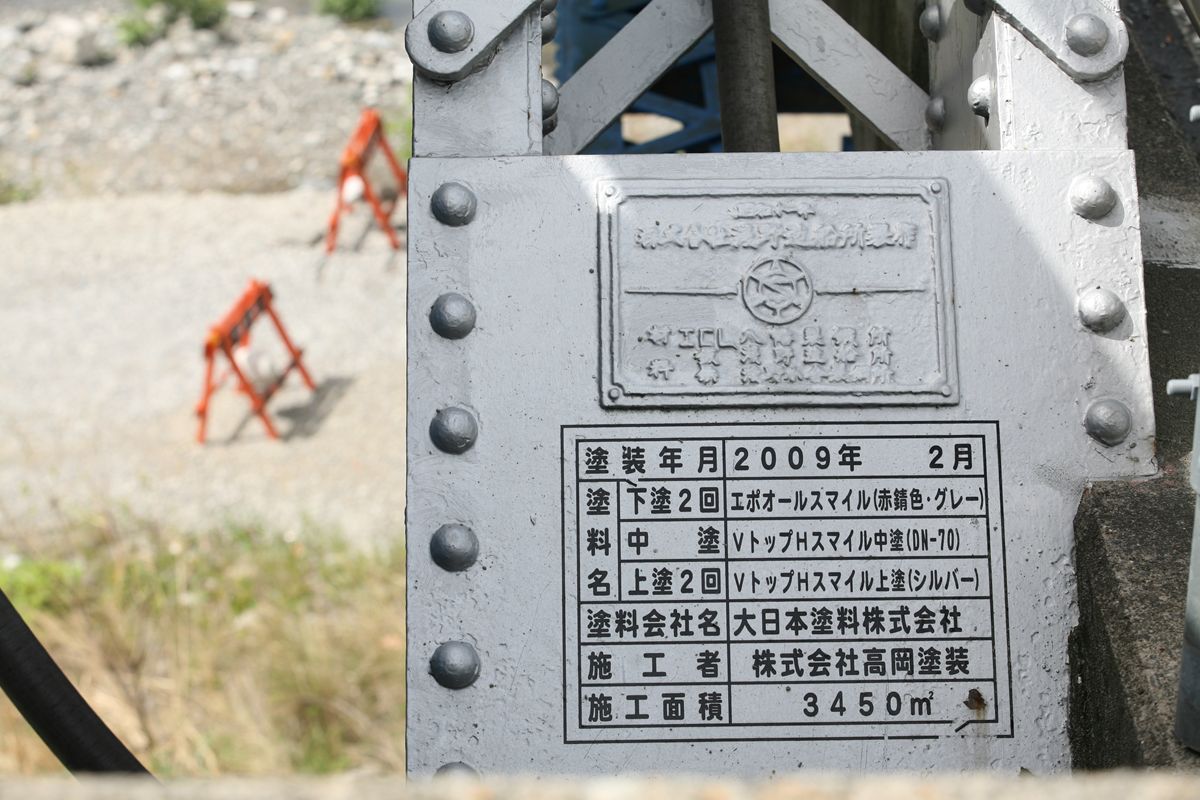

20110915-13.JPGこちらは左岸・上流側にある銘板と塗装標記。なぜ塗装標記が下流側と異なるんだ…?


銘板。

昭和十一年
株式会社浅野造船所製作
材料 ICL 八幡製鉄所
 鈑 浅野造船所
 鋲 浅野小倉製鋼所

塗装標記。

塗装年月 2009年2月
塗料名 下塗2回 エポオールスマイル(赤錆色・グレー)
 中塗 VトップHスマイル中塗(DN-70)
 上塗2回 VトップHスマイル上塗(シルバー)
塗料会社名 大日本塗料株式会社
施工者 株式会社高岡塗装
施工面積 3450m^2

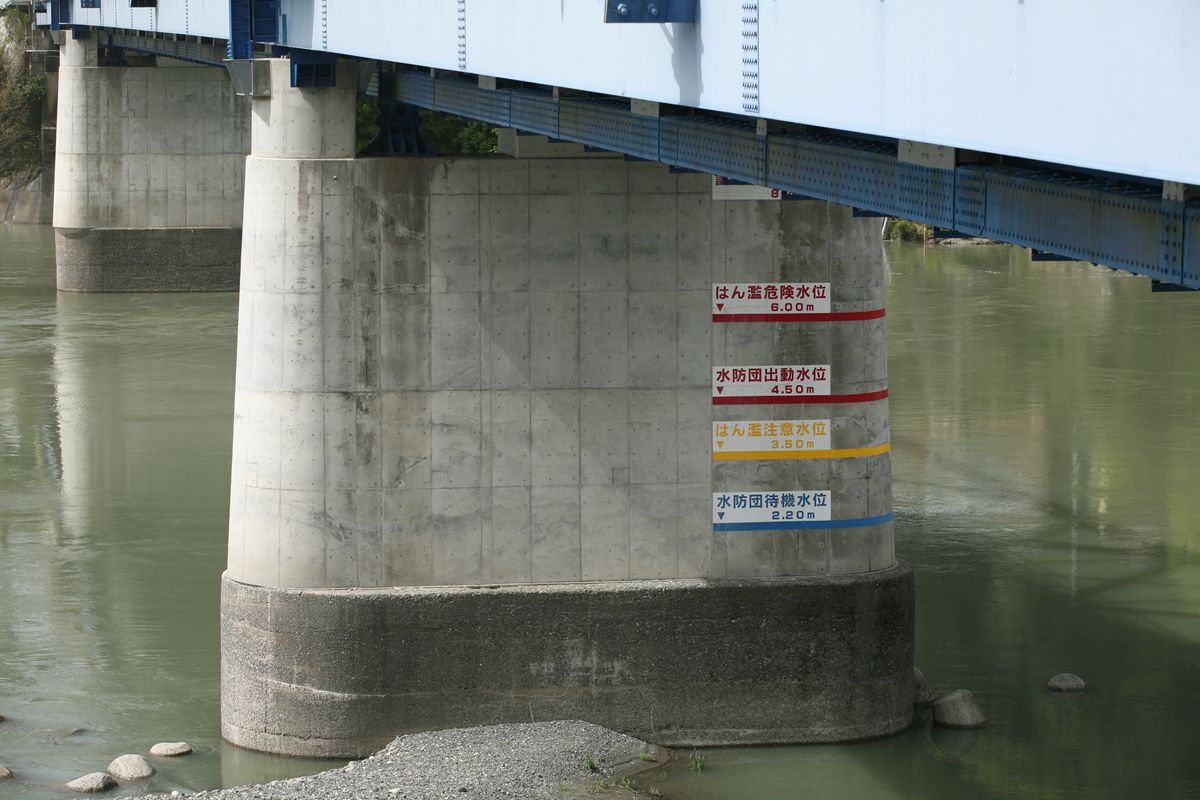

橋脚。
20110915-15.JPG水位が書いてある。…よくみると、なぜ桁が青い?

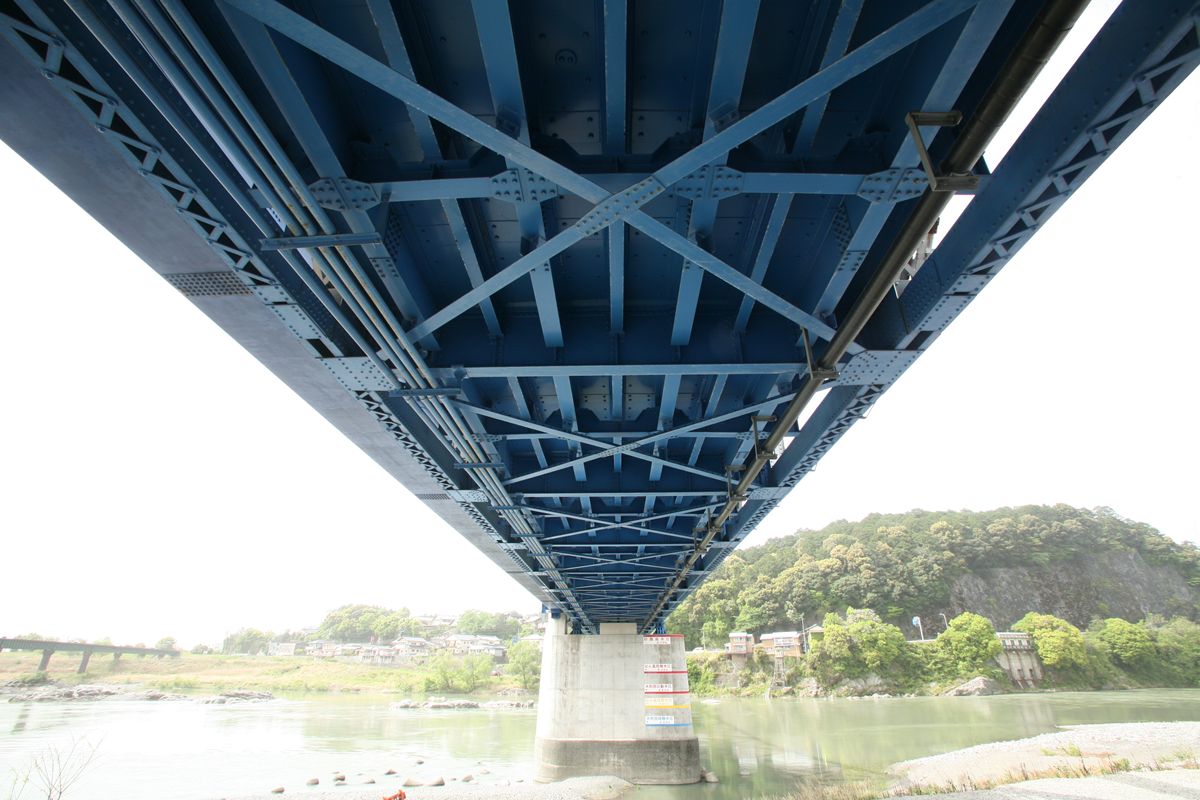

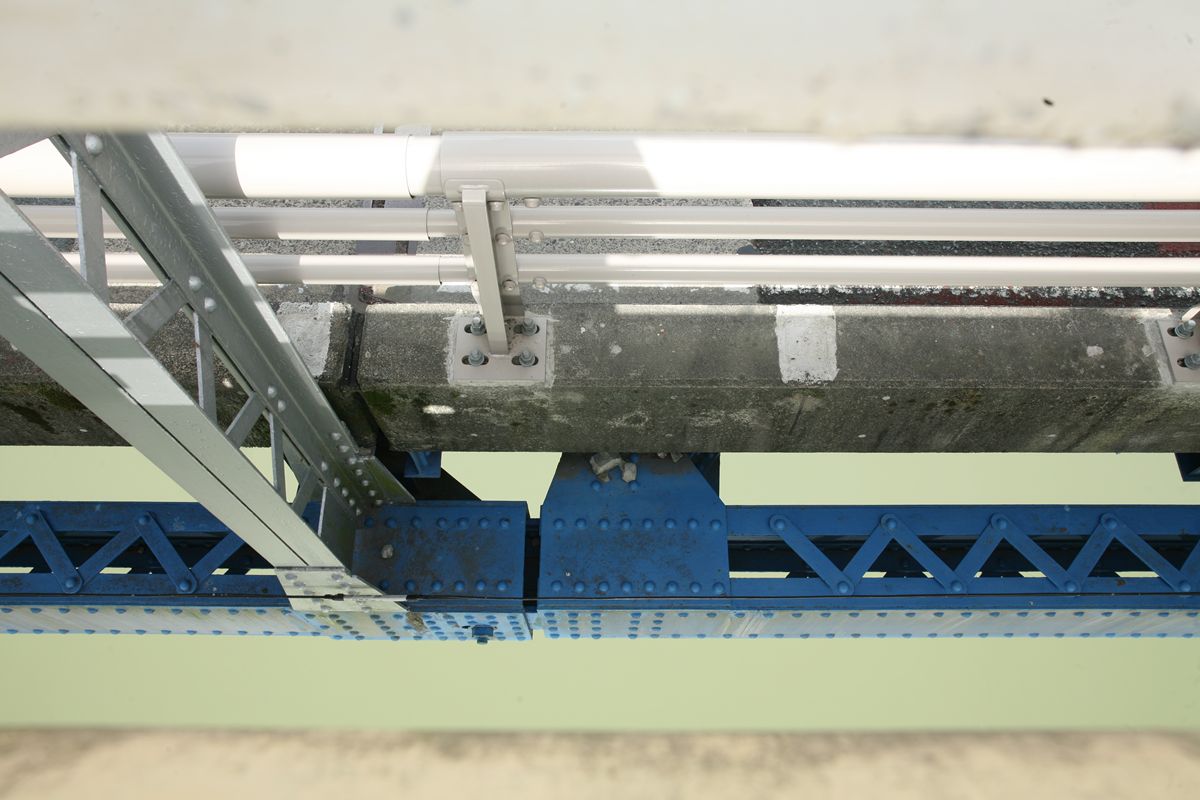

20110915-16.JPG桁裏は青!

冒頭の写真を見ていても、下弦以下が青いのだが、実際には全然気づかなかった。桁下に回って、「あれ? 銀色じゃなかったっけ?」と思った程度の観察力。ということは、あまり違和感なく銀色と青色がつながっているわけだ。でも、なぜ裏側だけ青なのだろう?
