@level_7gさんから教えていただいたこの動画。ひたすらすごい。



東海道本線富士川橋梁として架かっていた、クーパートラス。1908年アメリカン・ブリッジ製で、9連が下り線として使用されていたものだ。それが、使用停止され、2連が転用され、残りはそのまま放置されていた。その撤去の模様である。トラス桁が、橋脚に置いてあるだけ…というのがよくわかろうというものだ。

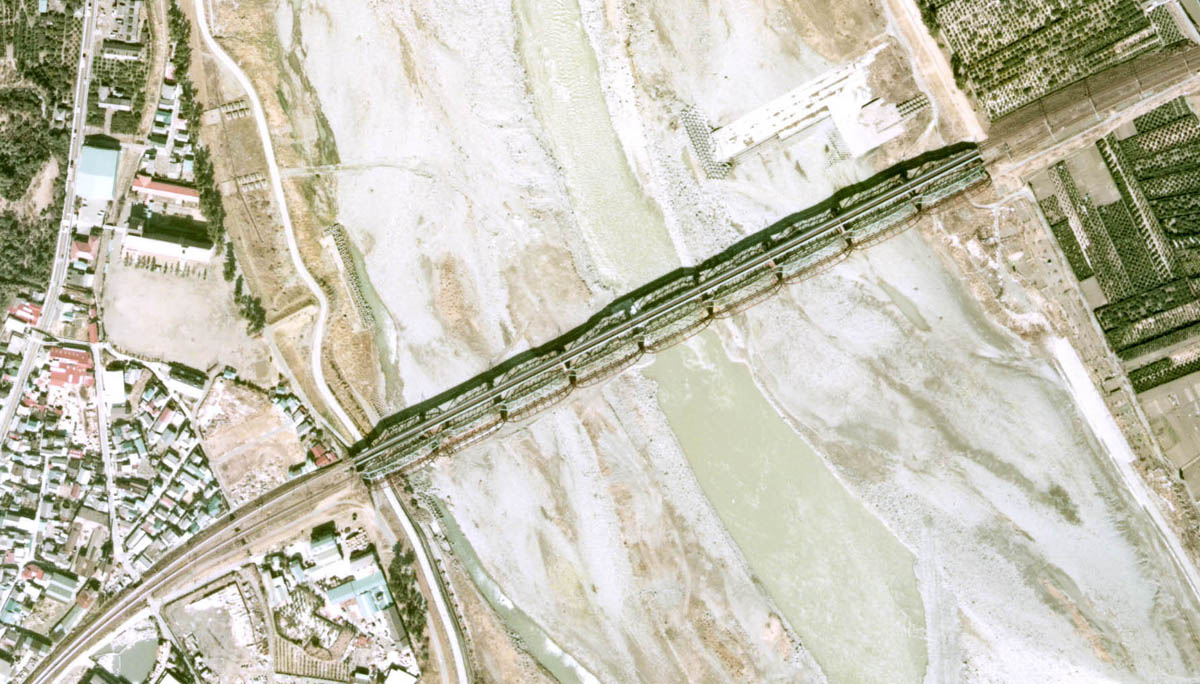

1975年の航空写真を示す。
20110908map.jpg国土画像情報より転載・トリミング)

3本の橋梁が並んでいる。上から、現在の上り線、現在の下り線、上記動画の廃橋だ。この時点では、まだ全9連が残っている。



富士川橋梁の経緯はこうだ。

・初代桁(単線→上り線)…200フィートダブルワーレントラス、9連
 (1888年9月完成・1889年2月1日開業~1915年)
・2代目桁(下り線)…上記動画の橋梁。200フィートプラットトラス、9連
 (1908年製作、1910年3月6日下り線として開通<=複線化完成>、1956年使用停止。
  1982年8月2日に2連が流失)
・3代目桁(上り線→下り線)…初代桁の架け替え。200フィートプラットトラス、9連、現在の下り線
 (1915年開通。架け替え時、単線運転していたのかどうかは不明)
・4代目桁(上り線)…現在の上り線、200フィート中路鈑桁(3径間連続が3連?)
 (1955年供用開始)

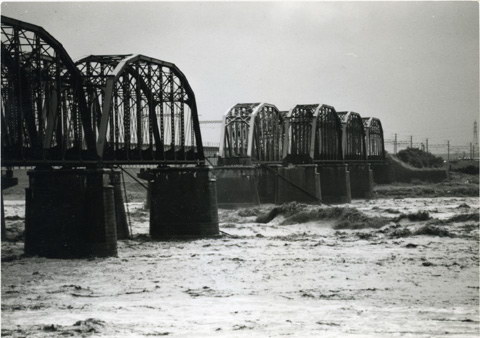

富士川の氾濫の被害にはたびたび遭っており、3台目桁は、1917年の洪水で第8連と第9連の間の橋脚が損傷したため、橋脚を別の場所に作り直し、そのために第8連が150フィート、第9連が250フィートの曲弦トラスになっている。さらに、第4連と第5連は1982年に2台目桁とともに流失している。そのときの写真がある。
20110908-1.jpg富士市のサイトより転載)

この部分は、その後、並行弦ワーレントラスが架けられている。


●参考文献
・『歴史的橋梁を訪ねkて 富士川橋梁』(塚本雅啓、鉄道ジャーナル2009年8月号)
・『明治時代に製作されたトラス橋の歴史と現状(第1報)200フィートダブルワーレントラスを中心として』(小西純一、西野保行、淵上龍雄)
・『明治時代に製作されたトラス橋の歴史と現状(第5報)米国系トラス桁その2』(小西純一、西野保行、淵上龍雄)
