写真もあまりなく、あっても横桁など写っているものはさらに少なく、そもそも考察することに意味があるのかないのかわからないが、『日本の廃道』47号のTUKA氏の記事「伊達橋」(福島県)を見てからどうにも気になり続けているので、軽く調べが及ぶ範囲で調べてみた。対象は、イギリス系(イギリス製ではない)の100フィートポニーワーレントラスの横桁の形状である。

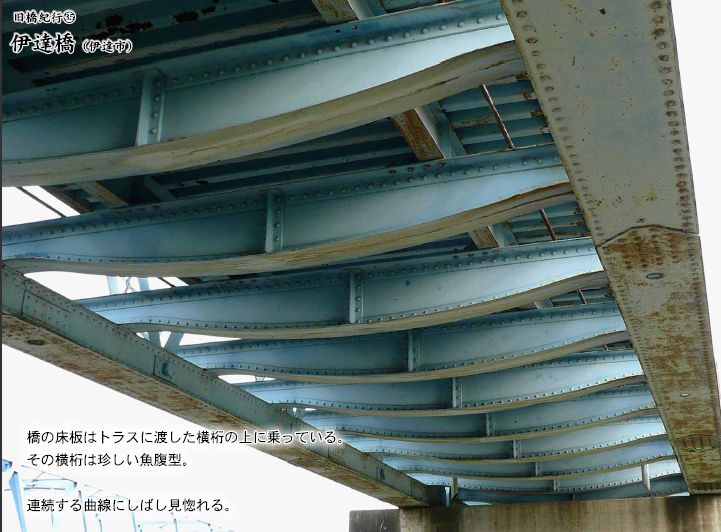

伊達橋のは、こうである。下部が曲線を描いている。『日本の廃道』47号より引用。





















この伊達橋が、鉄道黎明期のイギリス系ポニーワーレントラス桁の転用であることは確実だが、どこの何橋が転用されたかはわかっていない。『歴史的鋼橋集覧』は、日本鉄道(いまの東北本線)の名取川橋梁との関連性を指摘している。伊達橋の工事が1916年-1921年の間に行われているのに対し、名取川橋梁(7連)、名取川避溢橋梁(1連)はどちらも1917年に撤去されている。両者、計8連ともに1887年開通であり、伊達橋で使用された8連分(うち2連分に鉄材を継ぎ足して200フィート桁にしあげたのは『日本の廃道』ほかで述べられている通り)と、時期、個数ともにあう。場所も仙台と郡山、この距離感を現代の距離感で考えるのは非常に危険ではあるが、相対的に近いといえるだろう。名取川と阿武隈川の河口同士は10kmほどしか離れていない。水運で運んだのかもしれない。

転用した年度については、ひとつ注意しておきたいことがある。『歴史的鋼橋集覧』に「明治中期のイギリス系ポニーワーントラスを鉄道省から払い下げてもらって」とあるが、これが本当に正確であるのなら、鉄道省は1920年に設置されたものであるから、8連のトラス桁は1917年の撤去後、1920年5月15日の鉄道省発足までどこかで保存し、5月15日以降に払い下げ手続き、そして伊達橋への架橋作業が行われたことになる。しかし、単なる「鉄道院」との書き間違いの可能性も十分にあり、私は「書き間違い説」と取りたい。



さて、伊達橋のトラス構は、見れば見るほど真岡鉄道五行川橋梁小貝川橋梁と同じだ。いまのところ、100フィートポニーワーレン橋のトラス構部分については製造所や年代についての差異を発見していない。詳細に見ればなにがしかの発見はあるかもしれないが、いまのところはまだ見つけていない。

この100フィートポニーワーレントラスは、鉄道を管轄していた工部省(1870年-1885年)主導で標準設計がなされていた。その設計者はEnglandである。もちろん、国家としてのイギリスのことではなく、人の名である。このEnglandなる人物は、1874年当時の「技師長」であったこと以外は残念ながらわからない。西野・小西・渕上論文『明治時代に製作された鉄道トラス橋の歴史と現状(第2報)英国系トラス2』によれば
このトラス桁は’’ポーナル形’’ポニーワーレントラスと呼ばれることが多いが、Pownallが設計した訳ではなく、適切な呼びかたではない。設計者は70ftトラスと同じEnglandであった
とあるので、おおかたポーナル直系のイギリス人なのだろうと推測している。ポーナルは、わが国鉄道黎明期の鉄道の土木工事を統括した人物で、プレートガーダー橋の標準形式などにその名を残している。のちに、ジョン・アレキサンダー・ロウ・ワデルを代表とするアメリカ流の設計に取って代わられてしまうのではあるが。この種のポニーワーレントラスを製造したのは、イギリスのBraithwaite & Kirk(ブレイスウエイト・アンド・カーク)、Cochrane & Co.(コクレーン)、Hamilton's Windsor Ironworks(ハミルトン)、Handyside(ハンディサイド)、Patent Shaft & Axletree(パテントシャフト)のほか、アメリカン・ブリッジ(アメリカ)とハーコート(ドイツ)がある。

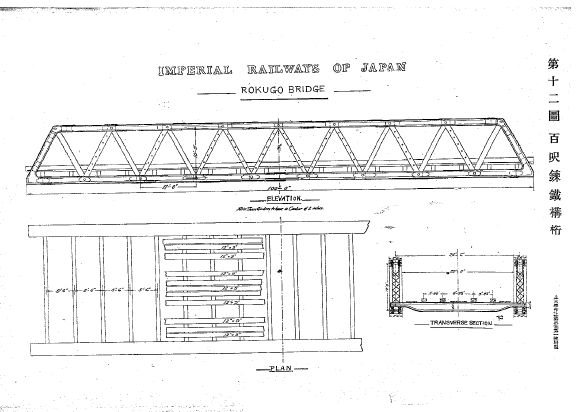

話を横桁に戻す。そのイングランドが設計した、東海道本線六郷川橋梁(蒲田-川崎間)の100フィート複線ポニーワーレントラス桁の設計図が『本邦鉄道橋ノ沿革ニ就テ』(土木学会誌第3巻第1号)に残っている。




















この六郷川橋梁は1875年ハミルトン製で、1877年開通、1912年撤去である。横桁部分を見ると、曲線ではなく直線状である。しかも、太い部分が長い。

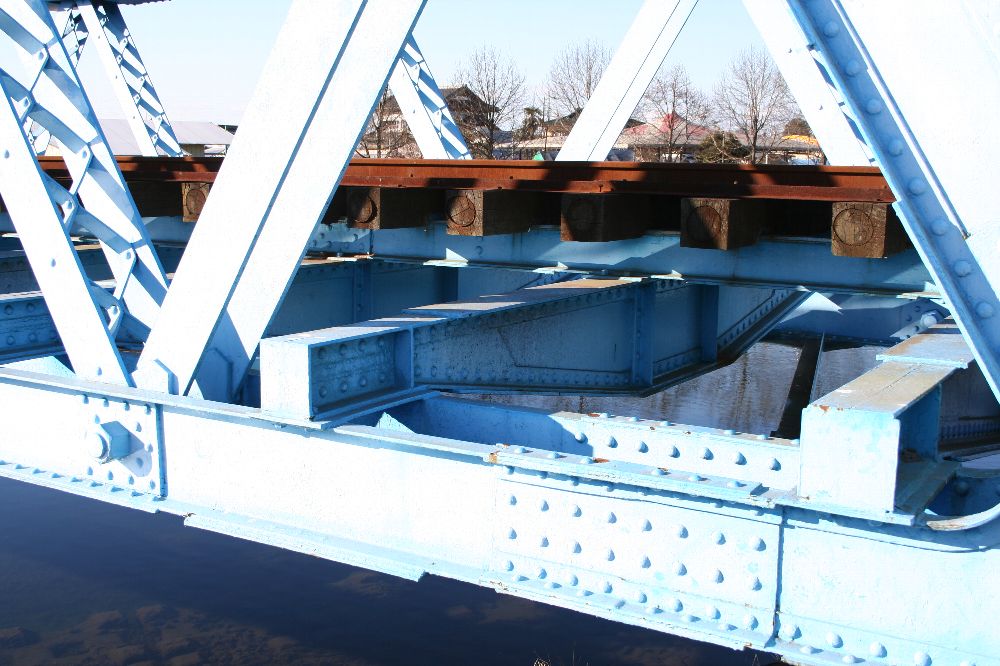

20100422-3go.jpg真岡鉄道五行川橋梁は、このとおり直線状である。この桁は歴史的鋼橋集覧によれば1894年、パテントシャフト製。

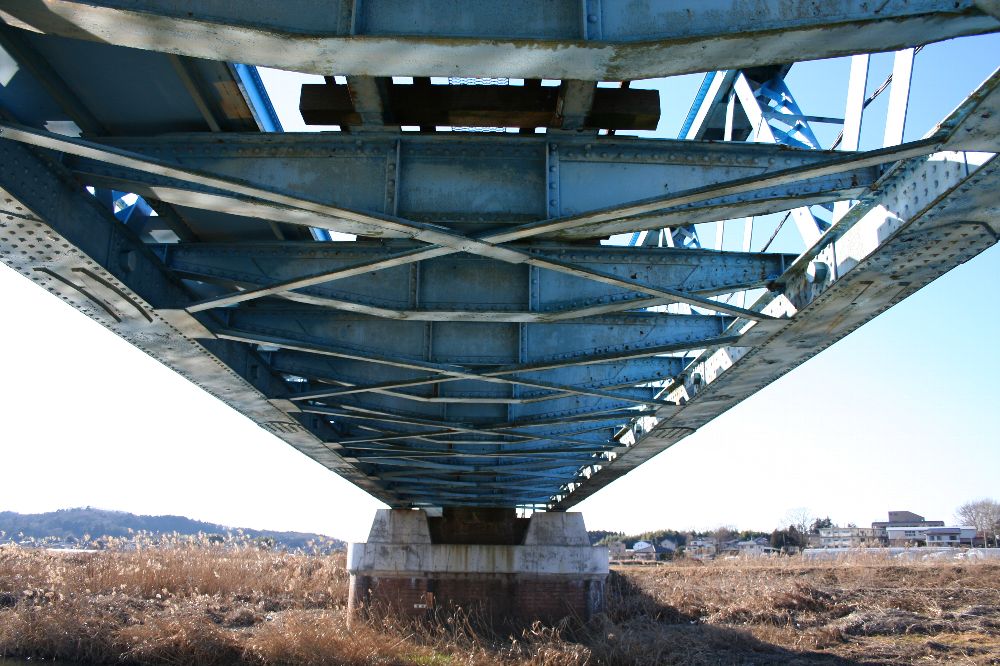

20100422-4ko.jpgこちら小貝川橋梁も直線状。歴史的鋼橋集覧によれば1894年、パテントシャフト製。五行川橋梁とともに総武鉄道で使用されていた桁を転用したものと推測している。

秩父鉄道見沼代用水橋は、『鉄道のある風景』(猫が好き♪氏)の写真を見る限り、横桁は曲線状である。この桁は1885年-1890年の間に、イギリスのパテントシャフトで製造されたもの。ということは、

パテントシャフト製の、1890年ころまでに製造された100フィート単線ポニートラスの横桁は曲線状、1894年ころから製造されたものの横桁は直線状である

ということだけがわかった。

そのほかにも多数の画像や資料写真を見たが、横桁が曲線を描くものと直線状のものとの差の根拠となる手がかりは掴めなかった。

ネット上を徘徊しても、ポニーワーレントラスの写真は少ない。江ヶ崎跨線橋にしても、プラットトラスの写真は数多あれど、ポニーワーレン部分の写真は少ない。十条の跨線橋にしても、裏側を写したものはない。自分自身が裏側を撮ってこなかったということを恥じつつ、今後に待ちたい。
