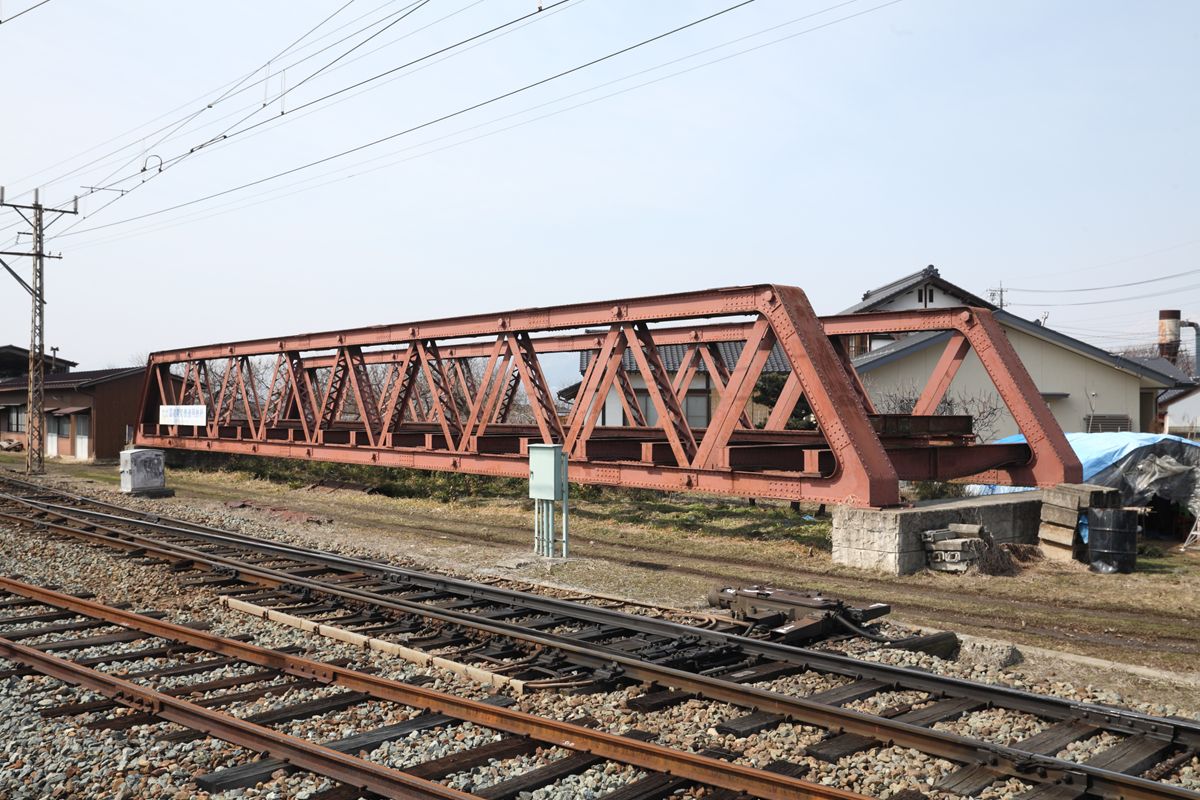

20120306_012.JPG長野電鉄の小布施駅には、英国系100フィートポニーワーレントラスが保存されている。よくぞ保存してくれたものだ。

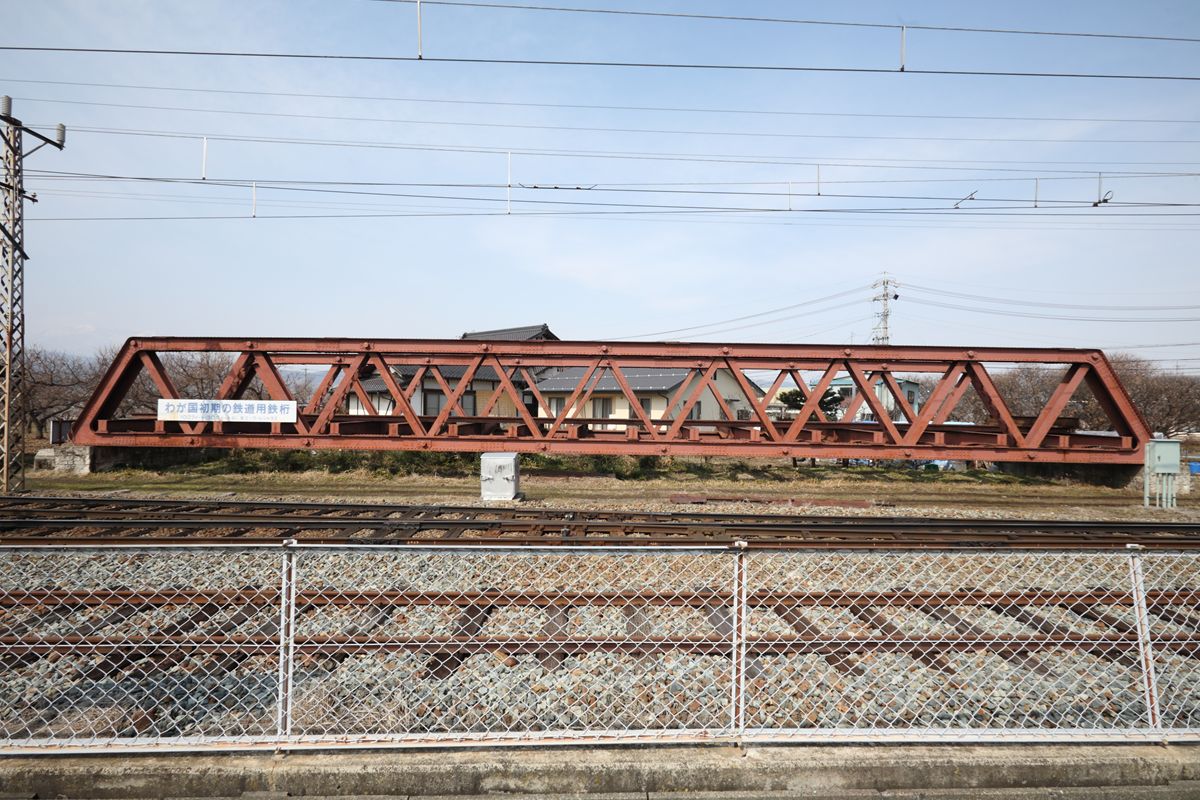

20120306_001.JPG真横。

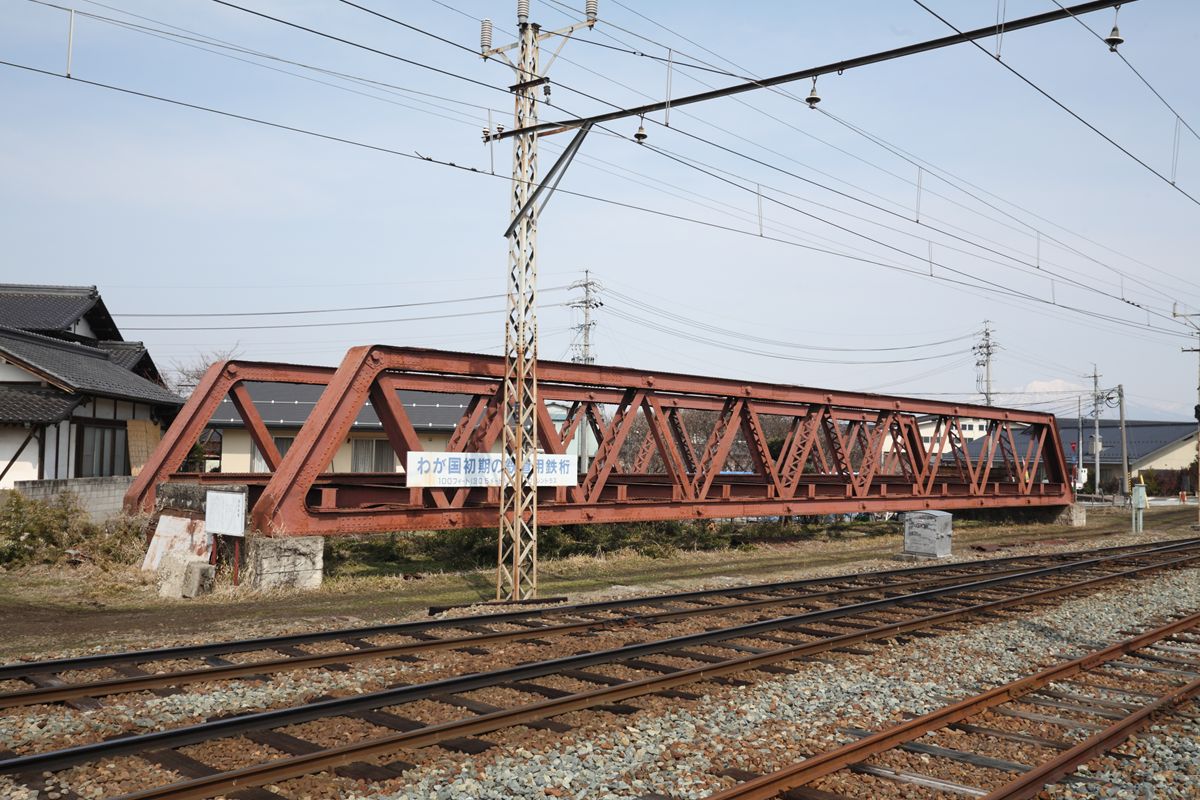

20120306_000.JPG左(西側)から。

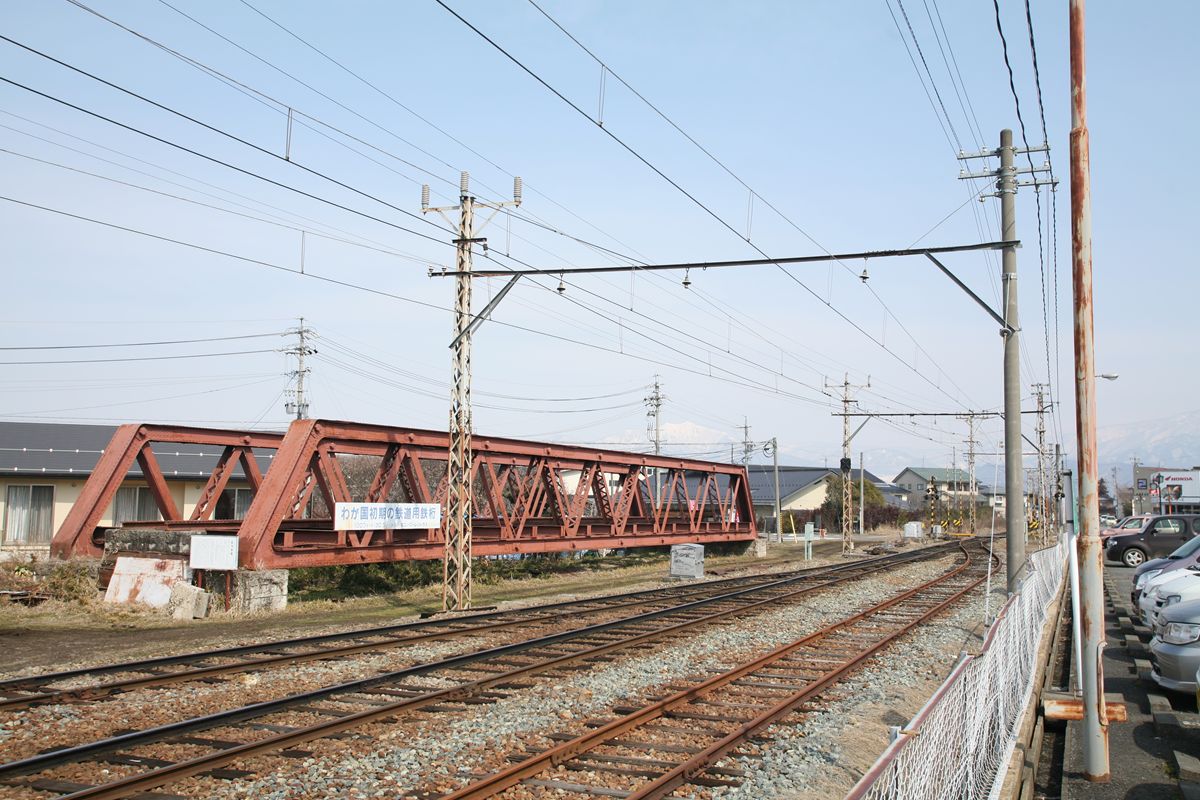

20120306_002.JPG右(東側)から。

『明治時代に製作された鉄道トラス橋の歴史と現状(第2報) 英国系トラスその2』(西野保行・小西純一・渕上龍男)によれば、この桁は松本電鉄の前身のひとつ、河東鉄道として開通した1923年(大正12年)から架けられたいたものだ。現地の説明看板では、製作年代を1885年~1890年と推定しているが、私のメモには日本鉄道の烏川橋梁(現・高崎線、6連)または荒川橋梁(現・東北本線、4連)または田川橋梁(現・東北本線、1連)からの転用ではないか、と書いてある。ソースがなければそんなことは書かないと思うのだが、ソースがわからなくなってしまった。1990年(平成2年)に現在の桁と交代している。

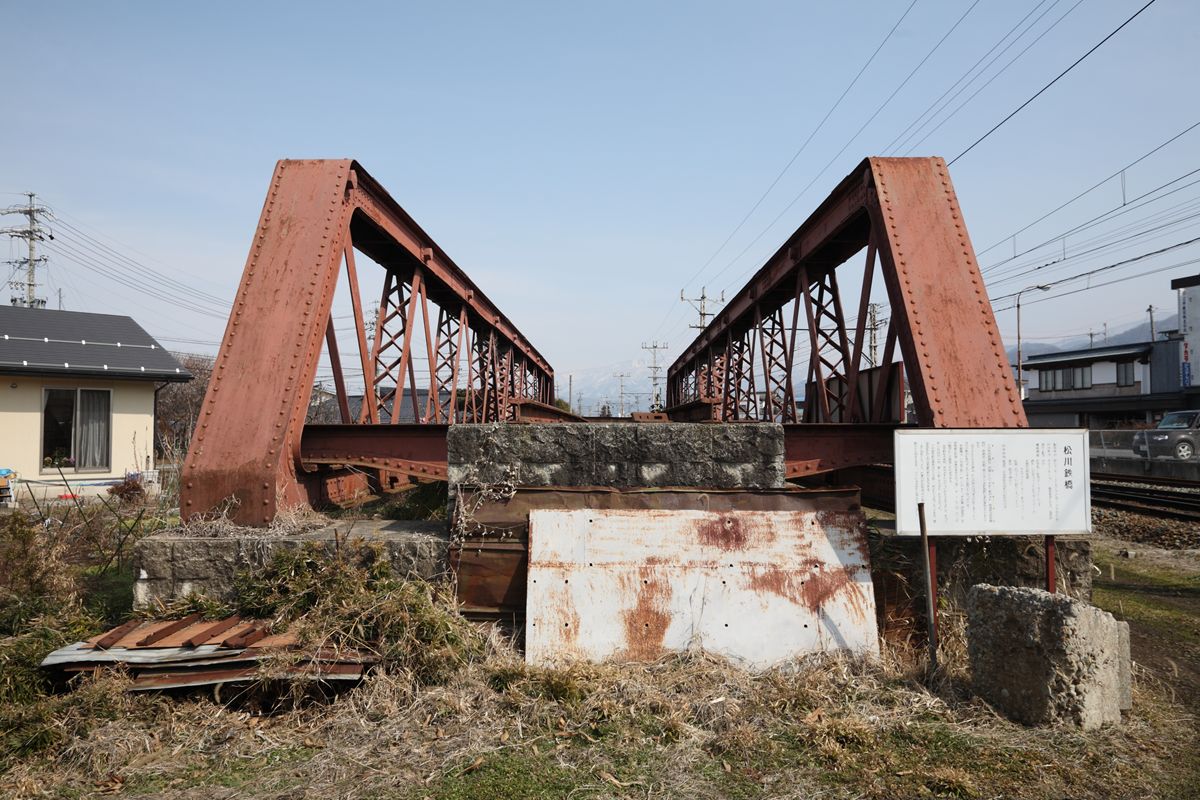

20120306_010.JPG西側。説明板がある。

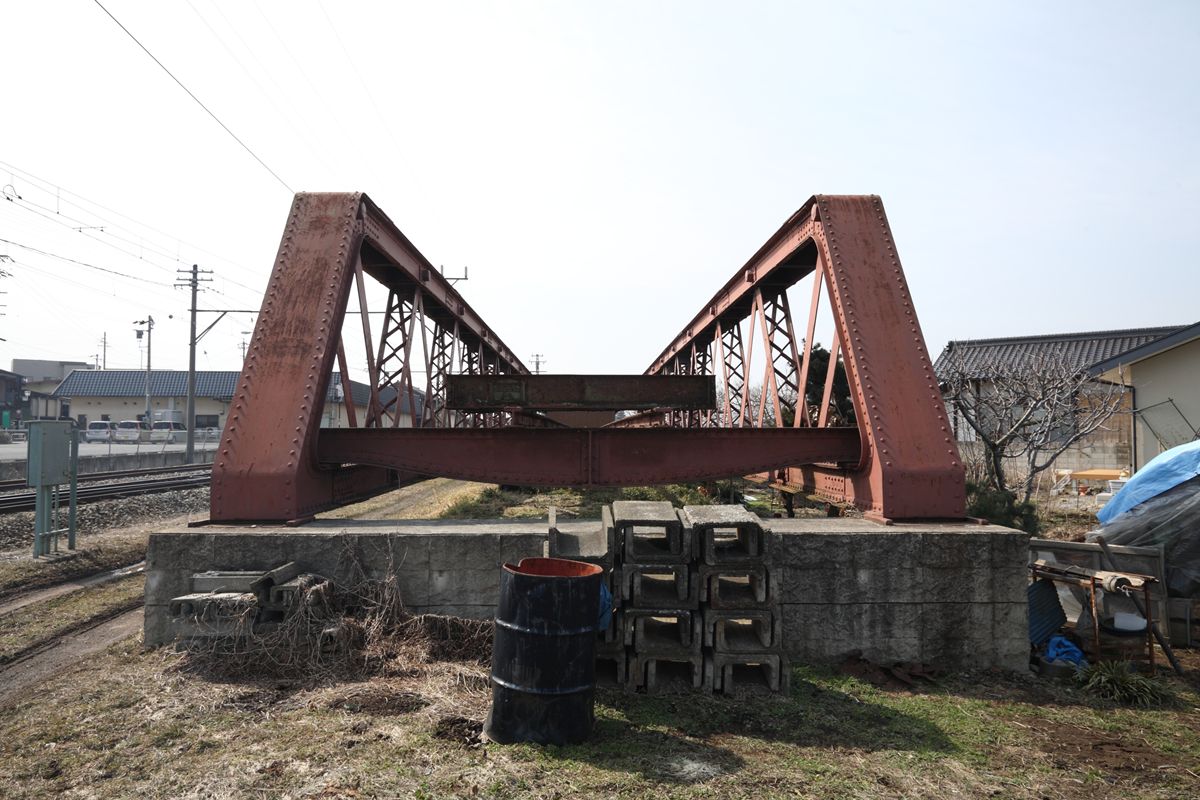

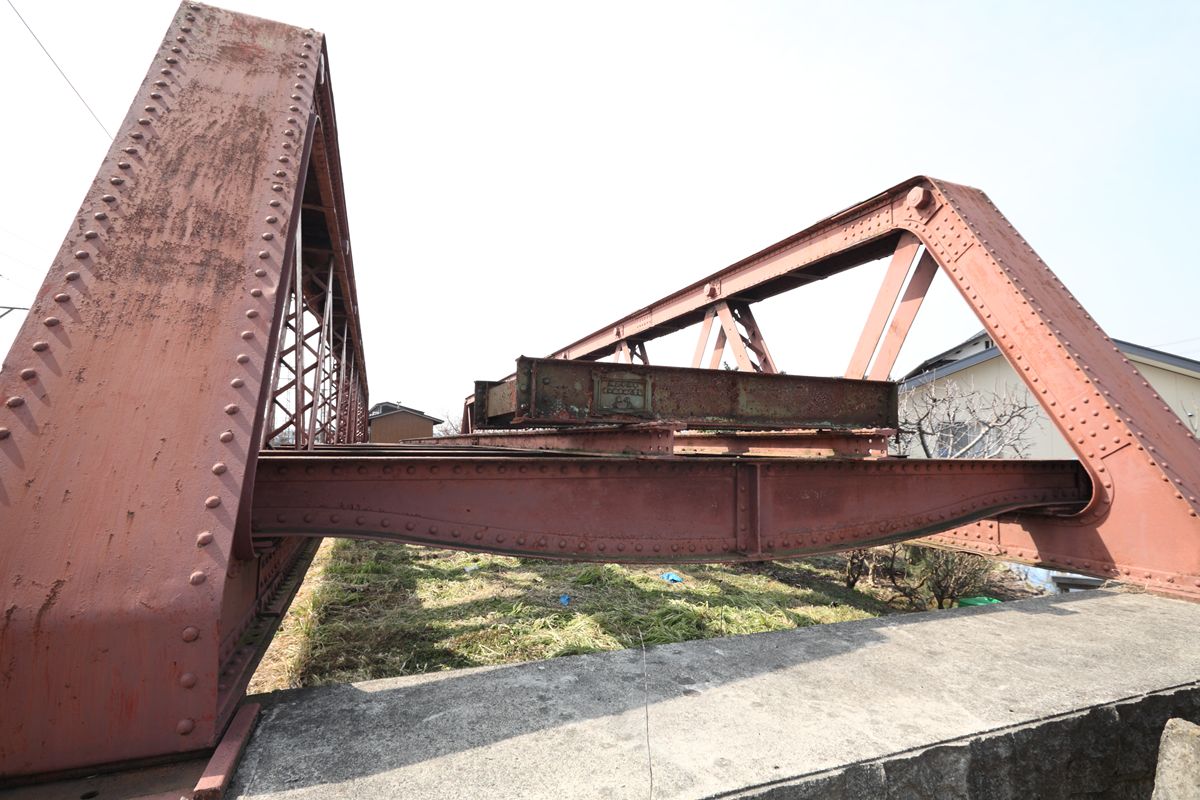

20120306_003.JPG東側。横桁は曲線形である。上に、ごく短いIビーム桁も保存してある。

20120306_004.JPG横桁をアップ。

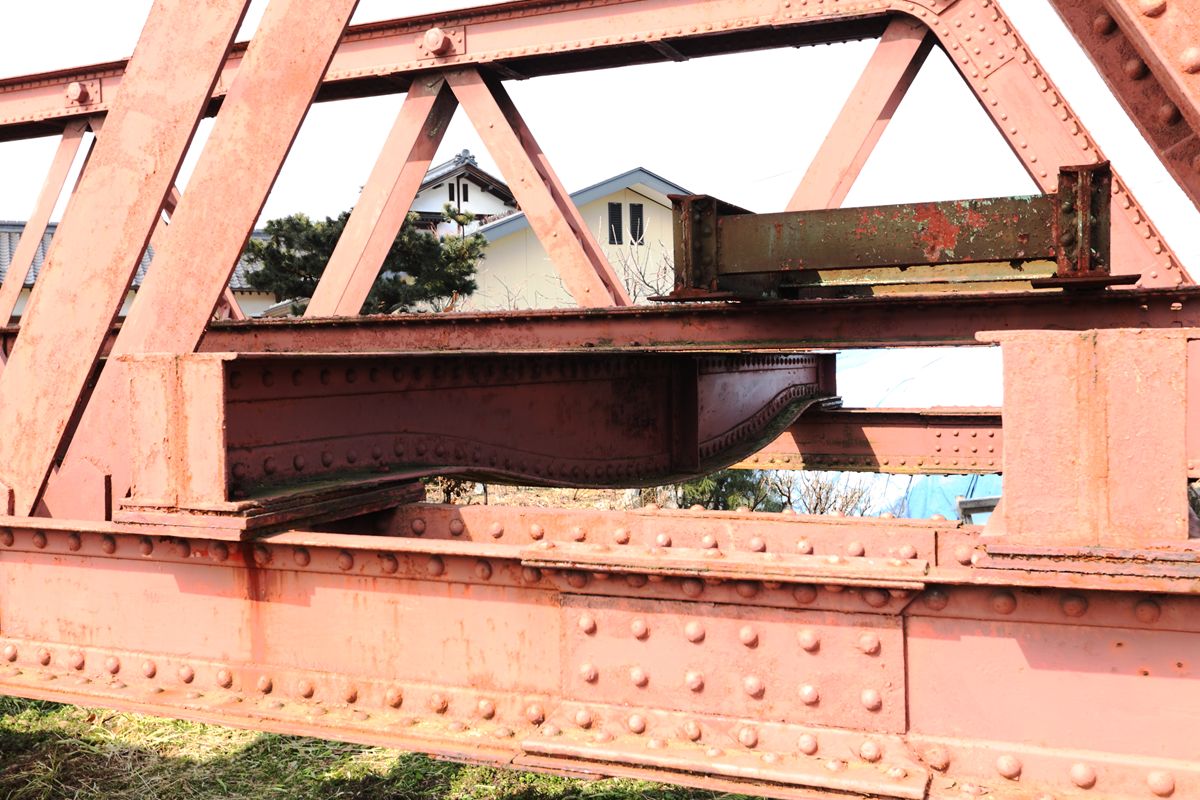

20120306_005.JPG横桁。下弦材の上に3枚の(おそらく)錬鉄の板を重ね、その上に載せている。3枚も重ねているのは初めて見た。

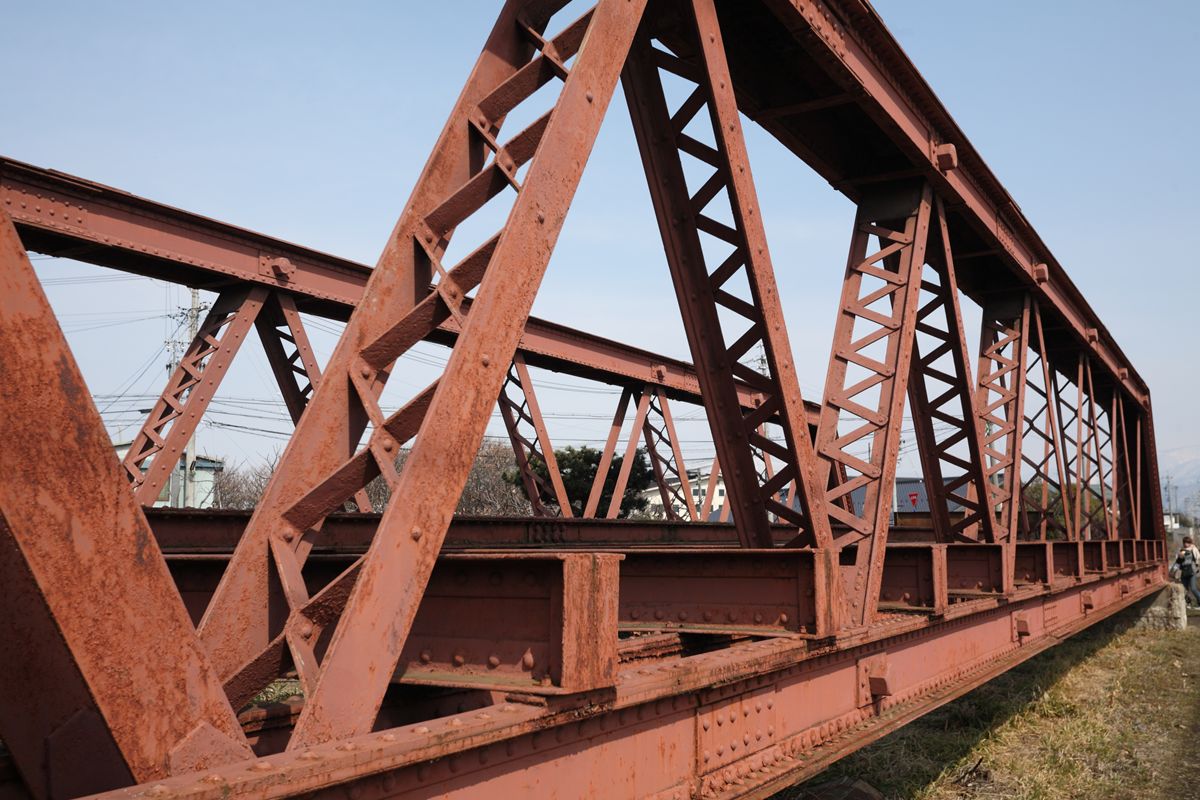

20120306_009.JPG興味深いのは、斜材の補修。英国系100フィートポニー輪連トラスは、圧縮力がかかる斜材は左右の部材をX字形の帯板で補強しているが、この松川橋梁では、左右ともに中央寄りの4本の斜材はアングル材で補強され、部材をレーシングで結んでいる(ジグザグに見えるもの)。後年の修復と考えられるが、河東電鉄に架けられた当時からなのか、それともずっと後年のものなのかはわからない。

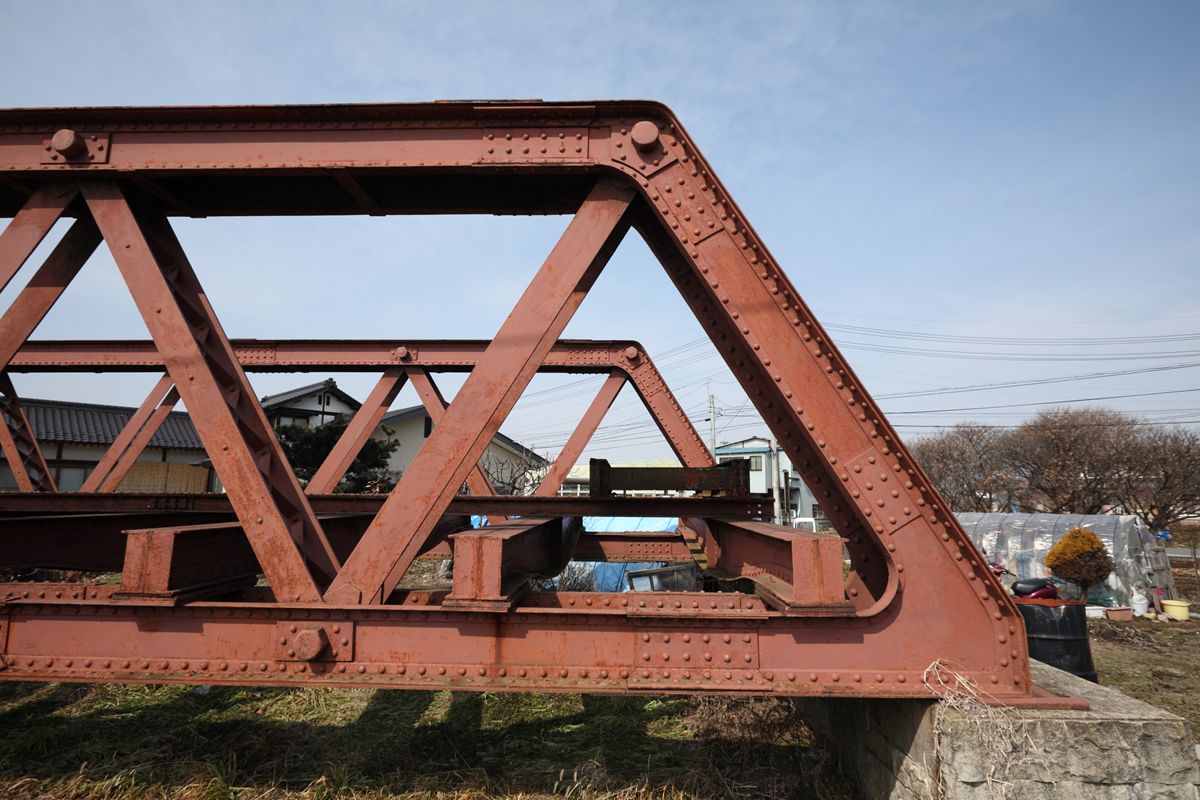

20120306_006.JPG端柱部分。英国系100フィートポニーワーレントラスは、この端柱上部の鈍角部分と下部の鋭角部分の形状がいちばん美しいと思う。


「横桁考」と見出しに書きながら、何一つ考察はない。この、曲線形の横桁がどのメーカーのものか、それを調べるのが頓挫しているからだ。

前述論文によれば約150連が存在した、単線の英国系100フィートポニーワーレントラス。いまも現役である桁もあるのに、これを保存してくれた意義は大きい。説明看板には「永久保存」と書いてある。世の中の同系トラスのすべてが現役でなくなったとしても、このトラスだけは残っていたらいいな、と思っている。
