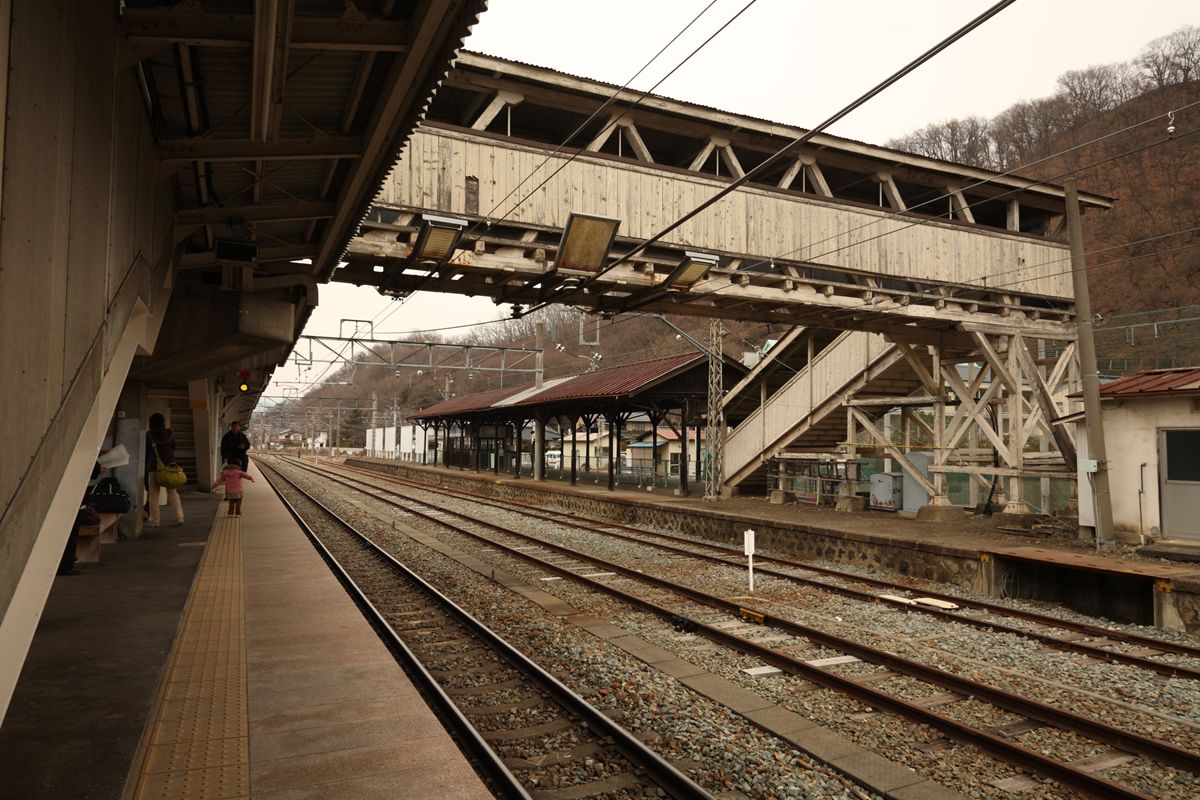

20120308_006.JPGしなの鉄道と長野電鉄屋代線が共同で使用する屋代駅。駅本屋と直接つながる1番線(しなの鉄道)、島式ホームの2・3番線(しなの鉄道)、1本の通過線を挟んで長野電鉄の5・6番線島式ホームを、1本の跨線橋が結んでいる。

その跨線橋、途中で全くの別物になる。元はJR/国鉄であるしなの鉄道側は幅も広く近代的に改装されているのに対し、長野電鉄側は、幅は狭く、木製なのである。

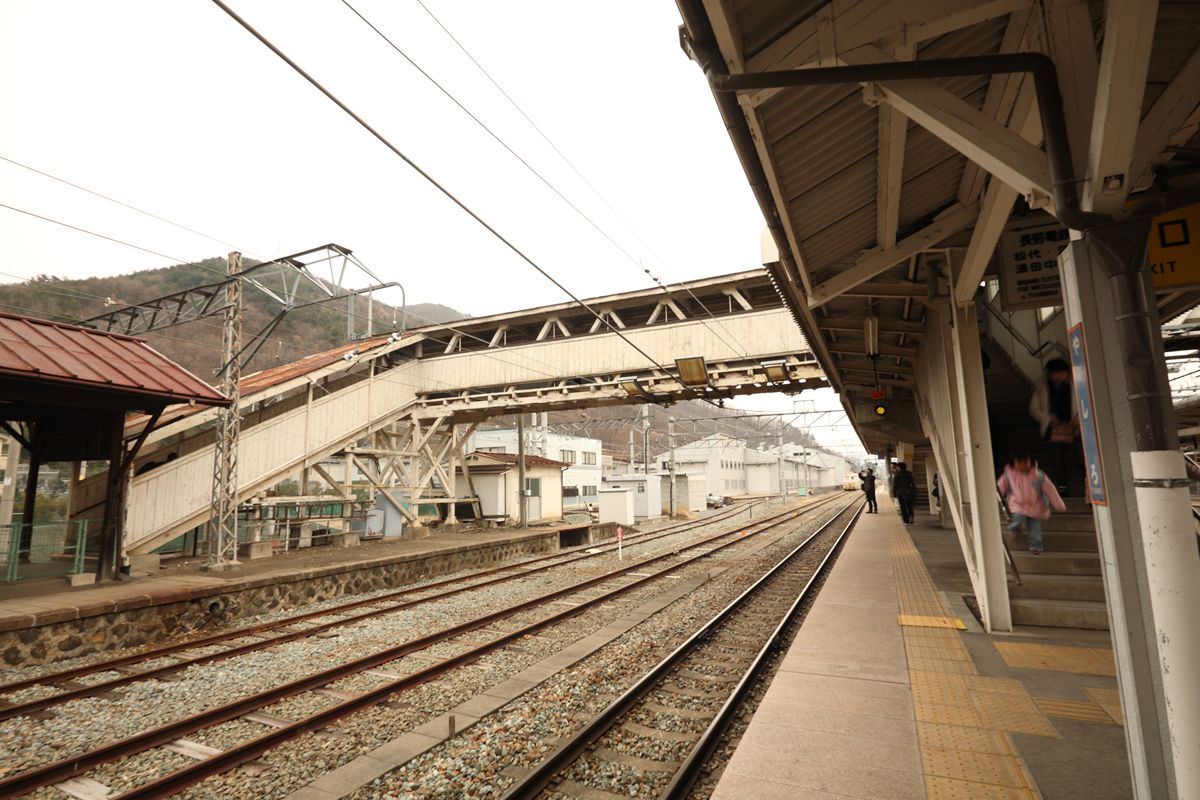

20120308_009.JPG木製ゆえに、ハウトラス。何度もこの駅を通っているが、まったく知らなかった。

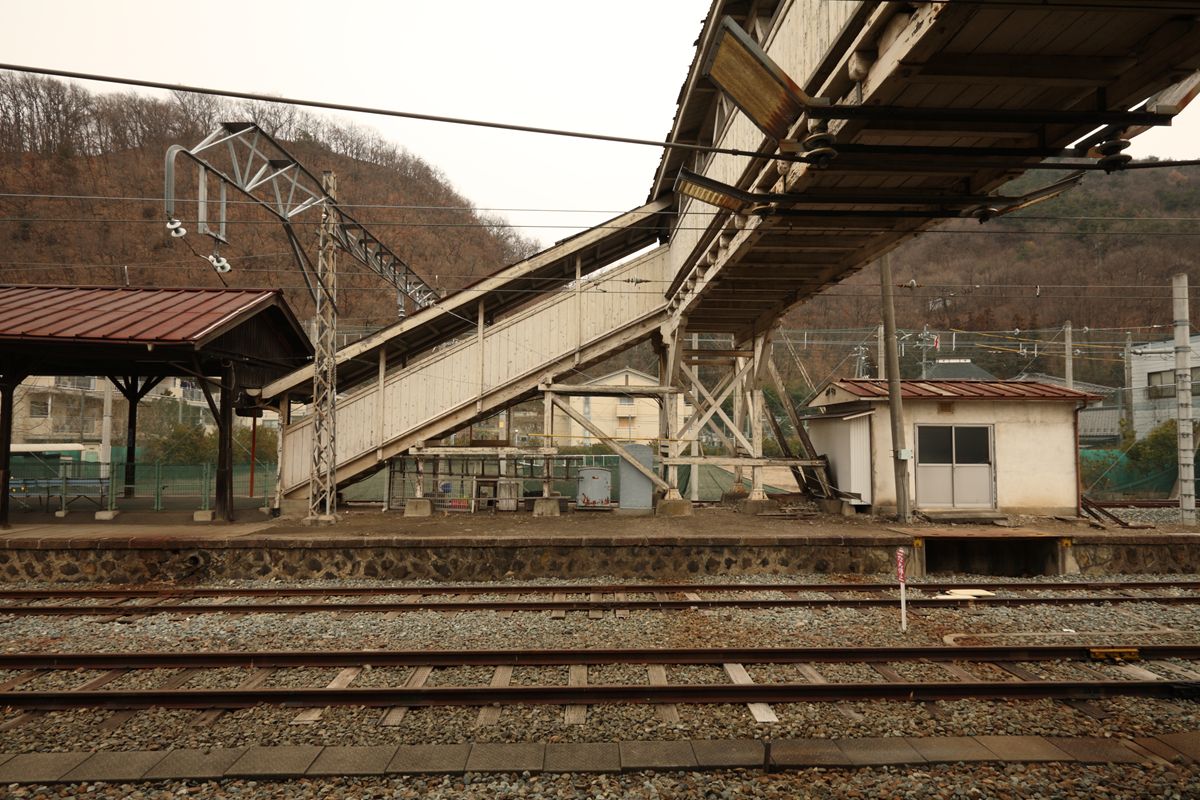

20120308_007.JPG跨線橋の上屋だけでなく、梁も、脚も木製。いまとなってはかなり希少なものだ。

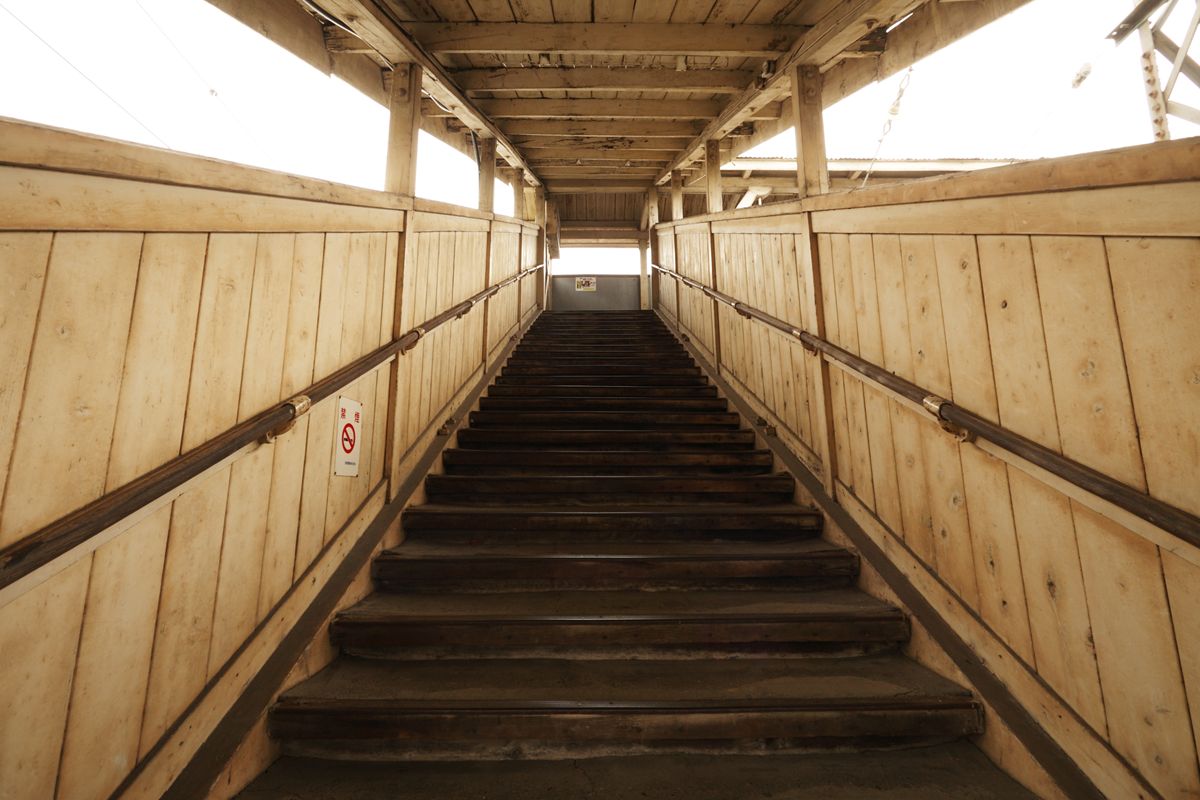

20120308_000.JPG階段を昇ってみようか。窓などないから、風が通る。

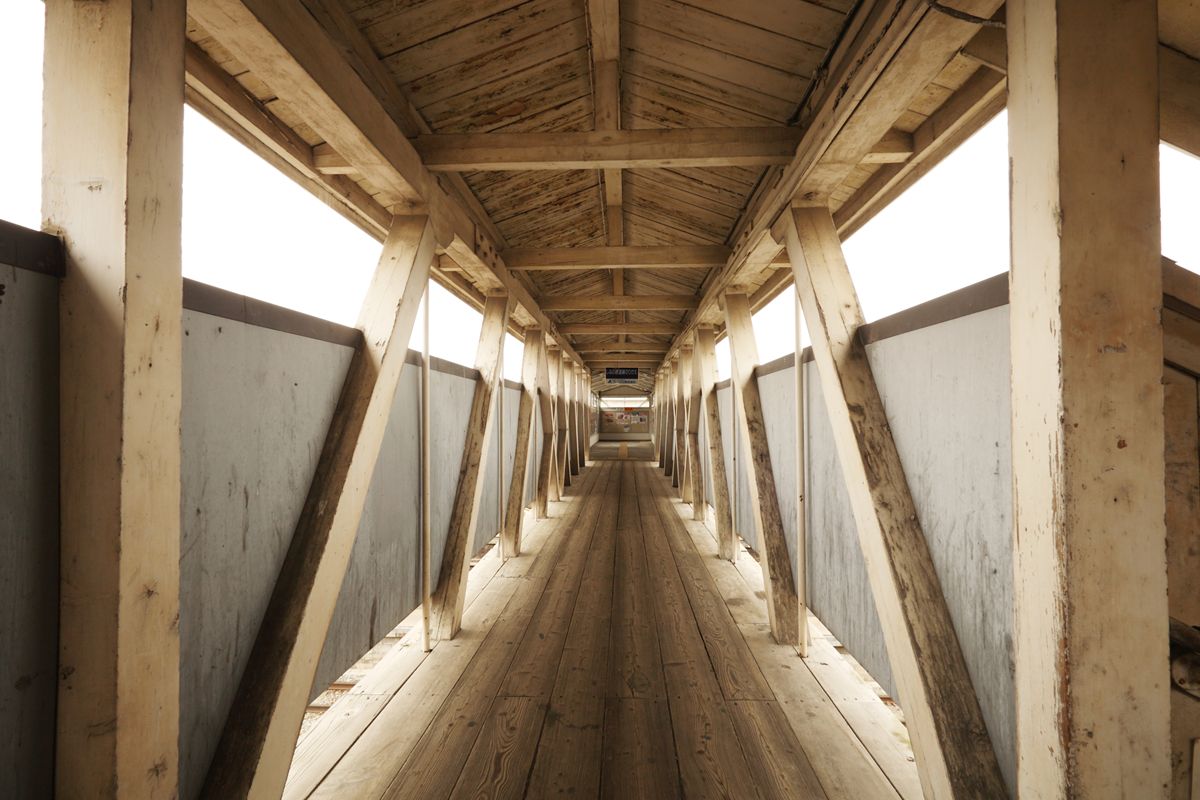

20120308_001.JPG跨線橋に上がったところから、駅本屋方向を見る。ハウトラスとして、圧縮力がかかる斜材は木材だが、引張力がかかる垂直材は鉄の棒だ。

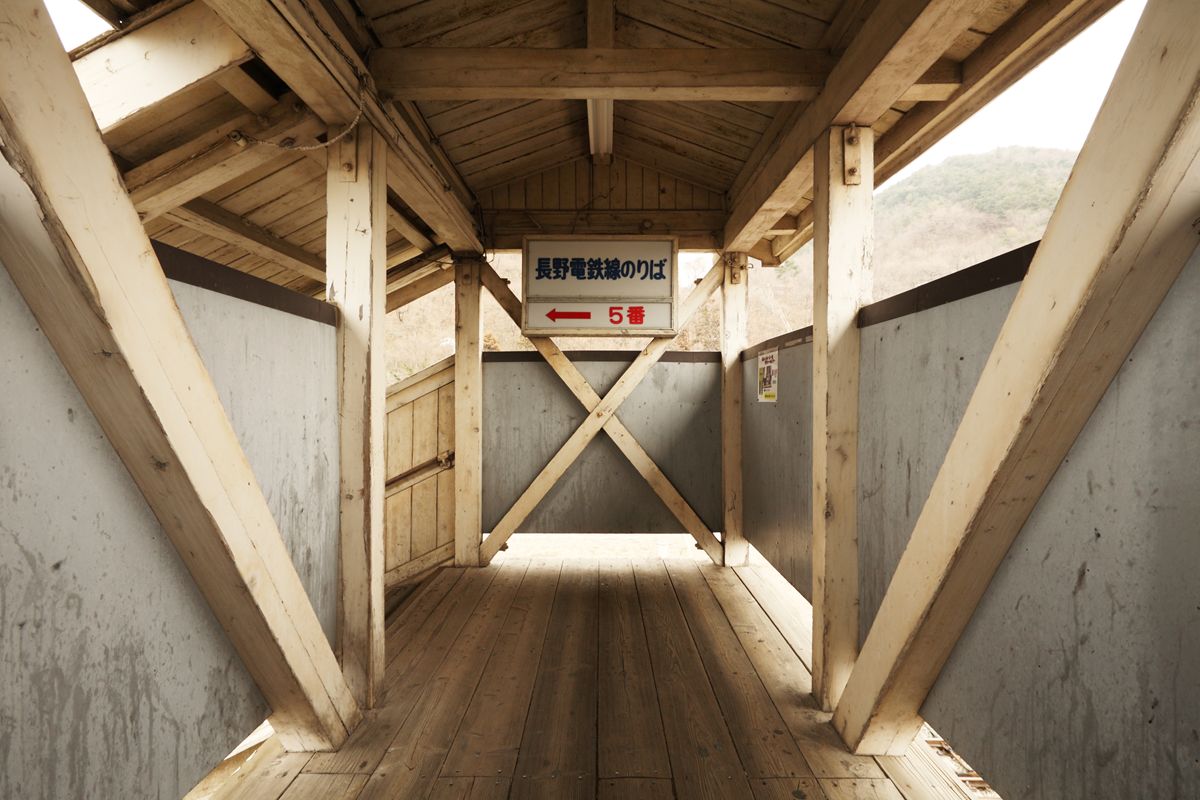

20120308_002.JPGその場で振り返ると、端部はこうなっている。階段部分は下に脚があるので、トラス構造のフレームにはなっていない。

20120308_004.JPG後ろ向きのまま後退して、長電方向を見る。

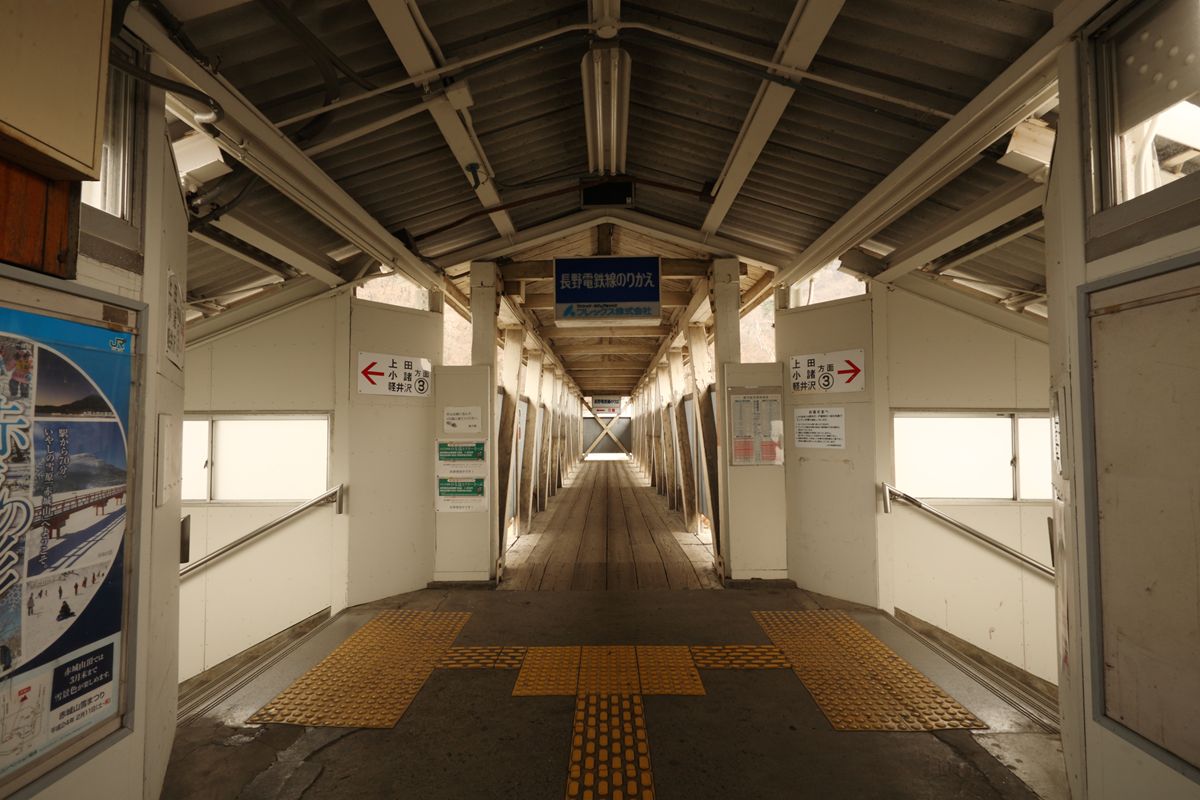

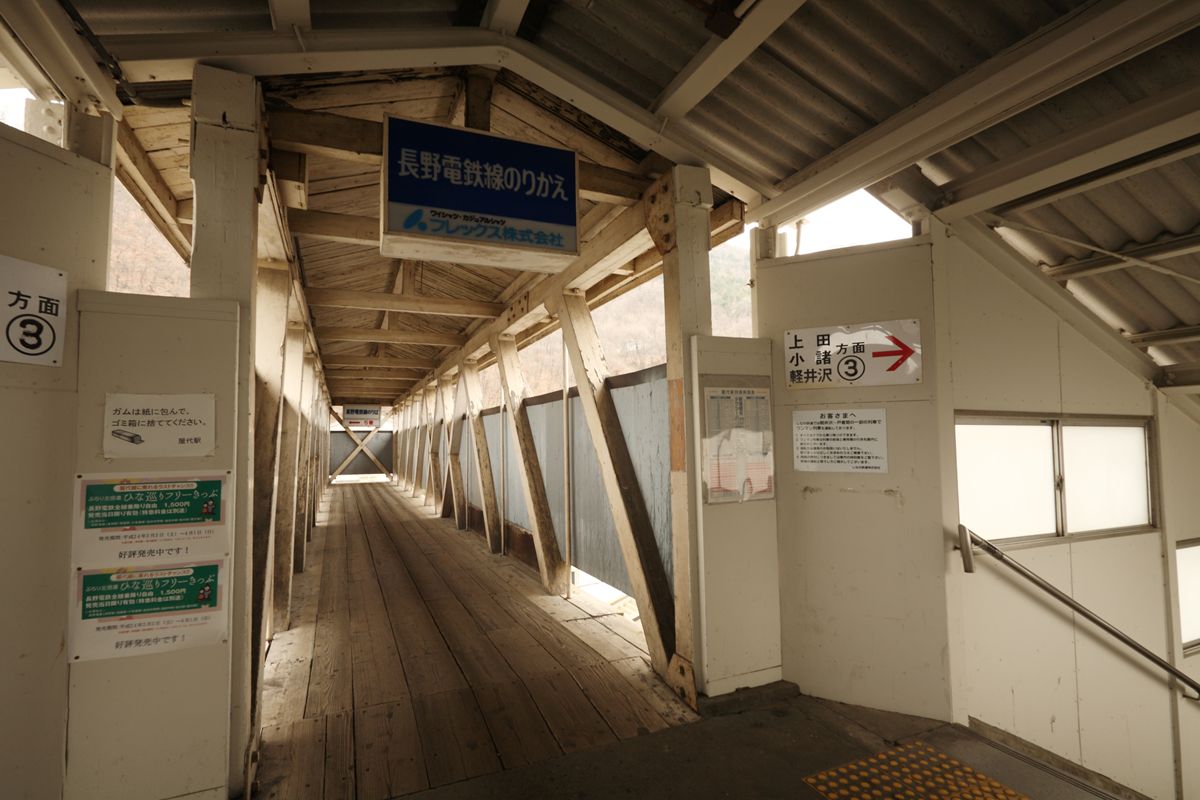

20120308_003.JPGさらに後退し、しなの鉄道2・3番線の上あたりで、長電方向を見る。長電側が木造で幅も狭いのに対し、しなの鉄道側(繰り返すが、元JR/国鉄)は鉄骨構造だ。もう、すべての規格が異なっている。

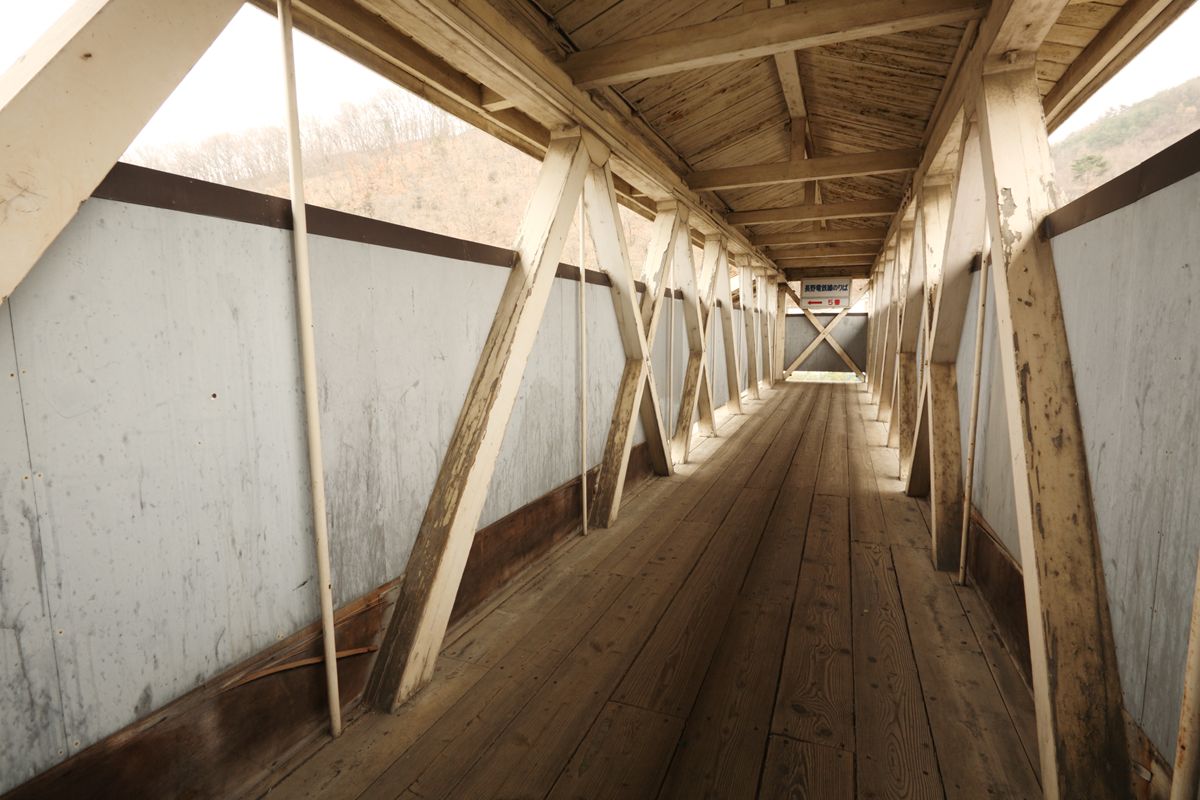

20120308_010.JPG少し角度を変える。長電側の屋根には垂木はなく、左右のトラス上弦をつなぐ上横桁から天方向に束を突き出し、束を結ぶ形で棟木が上げられ、その棟木から上弦に向けて屋根板が張られている。

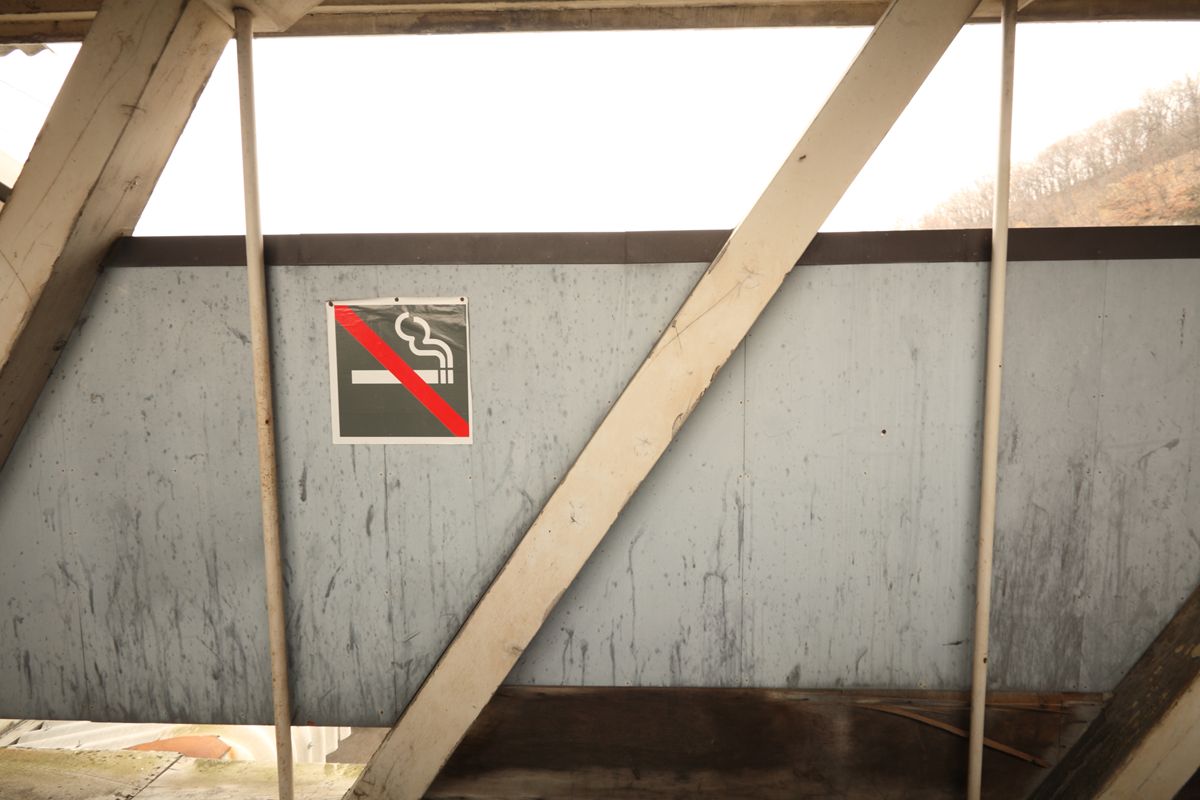

20120308_005.JPG斜材の存在感は、こんな。

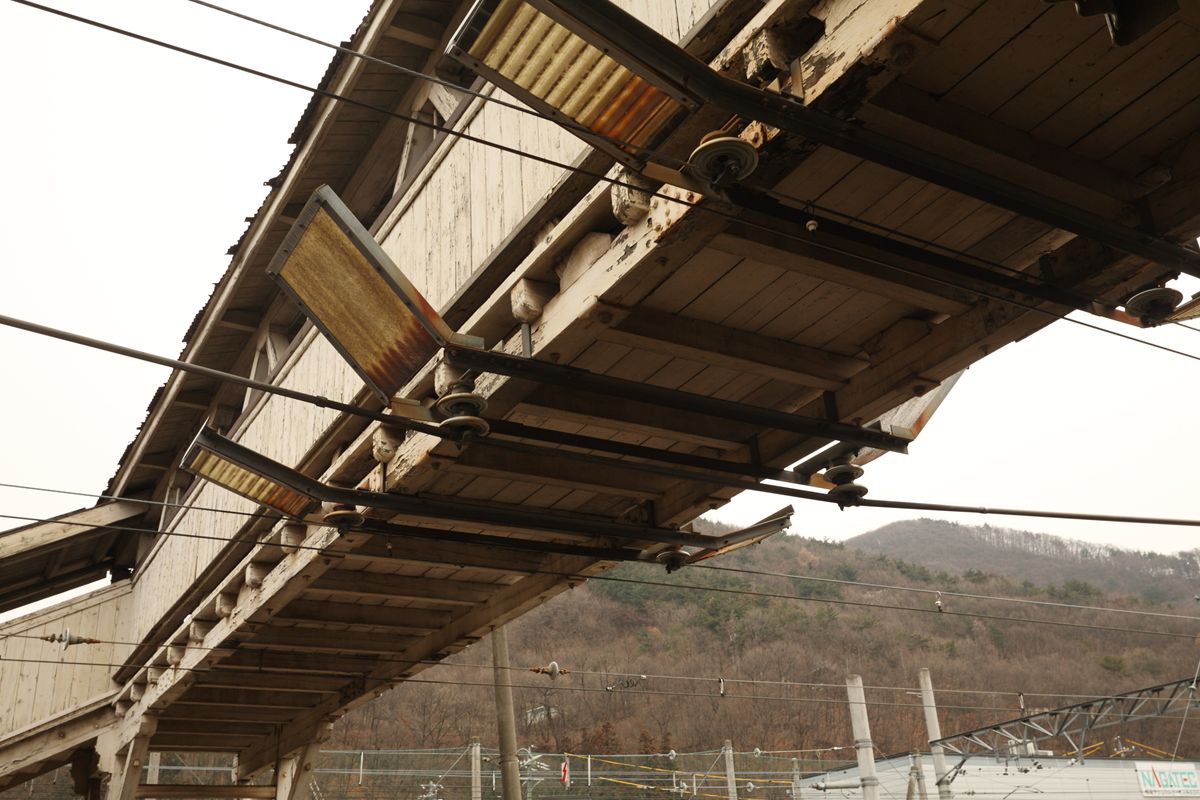

20120308_008.JPG裏側はこんな。やはり、下弦材の上に床板が通されている。

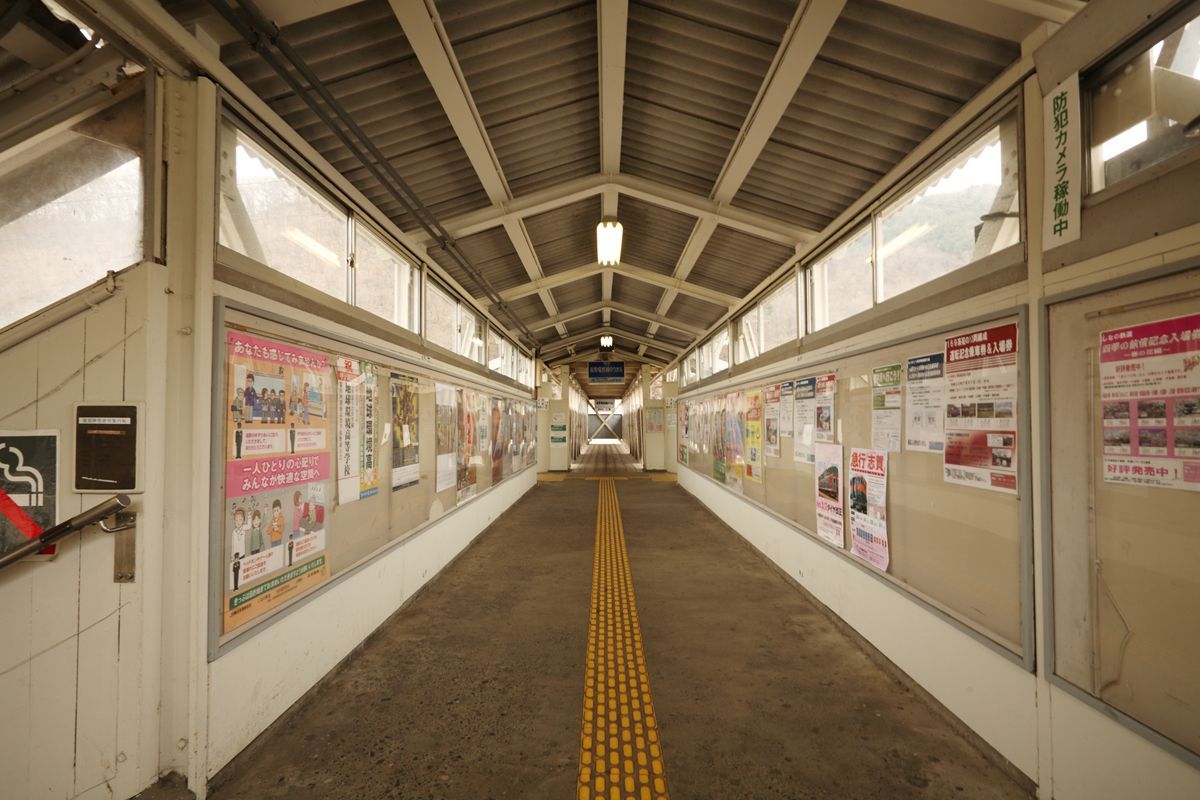

20120308_011.JPG参考までに、しなの鉄道側の跨線橋。なんて立派なんだ…とは感じるけれど、古レールを利用したものだ。しなの鉄道側の跨線橋は外観含めてまったく撮っていないという間抜けさ。古レールはワーレントラスに組まれている。


この貴重なハウトラスは、屋代線廃止とともに解体されてしまうのだろうか。それならそれでしょうがないけれど、秋の蒼空の下で撮ってみたい。


20120308_111.jpg手元に、国鉄時代の屋代駅の入場券があった。前後の経緯からして、18きっぷで新潟→郡山→三郷(親戚宅)/つくば万博/?(鶴見線など?)/信越線→新潟、という旅をしたようだ。懐かしい。
