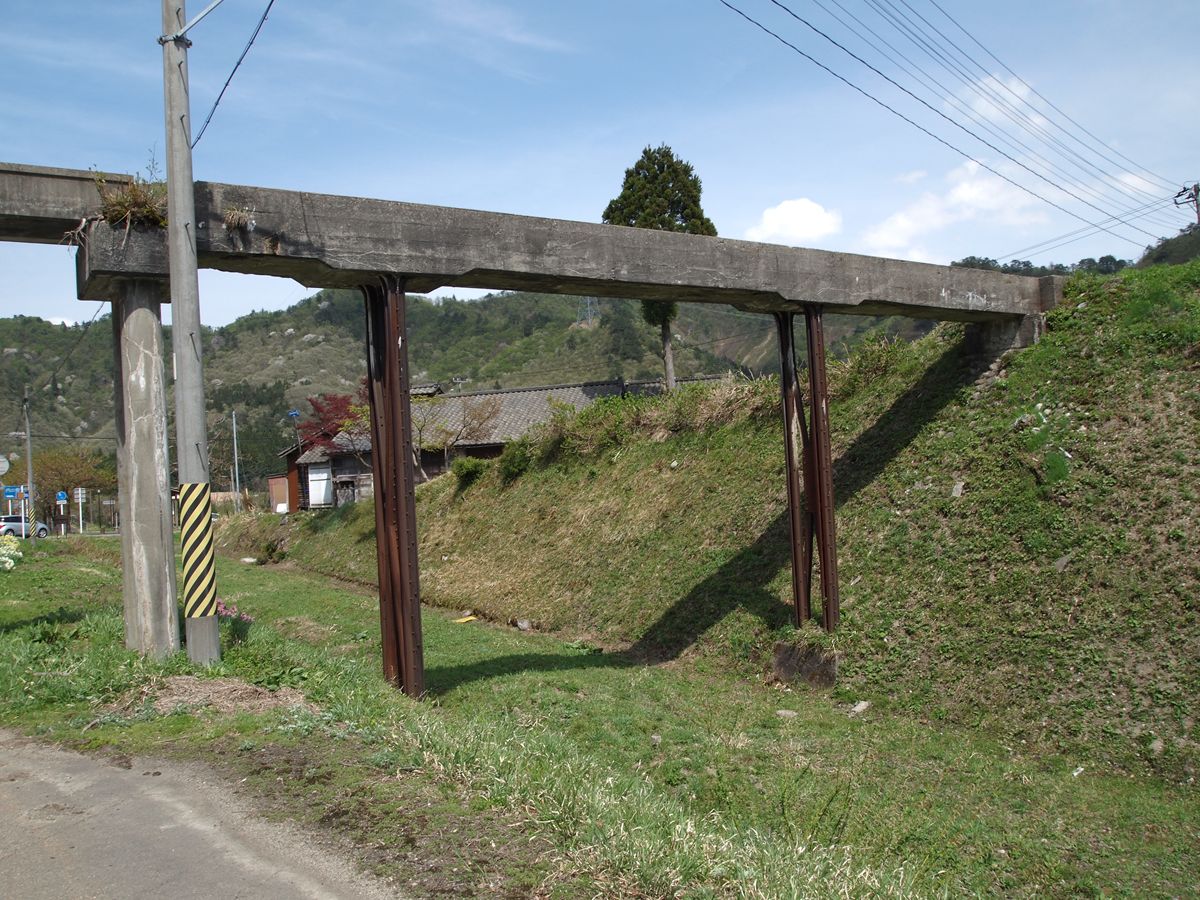

20120601_006.JPG赤谷線の廃線跡を原付で走っていたら、こんなすてきな水管橋に出会った。駅でいえば新山内と赤谷の間で、写真右が路盤跡、電柱より左の一段高いところが県道14号である。地名でいえば中々山。

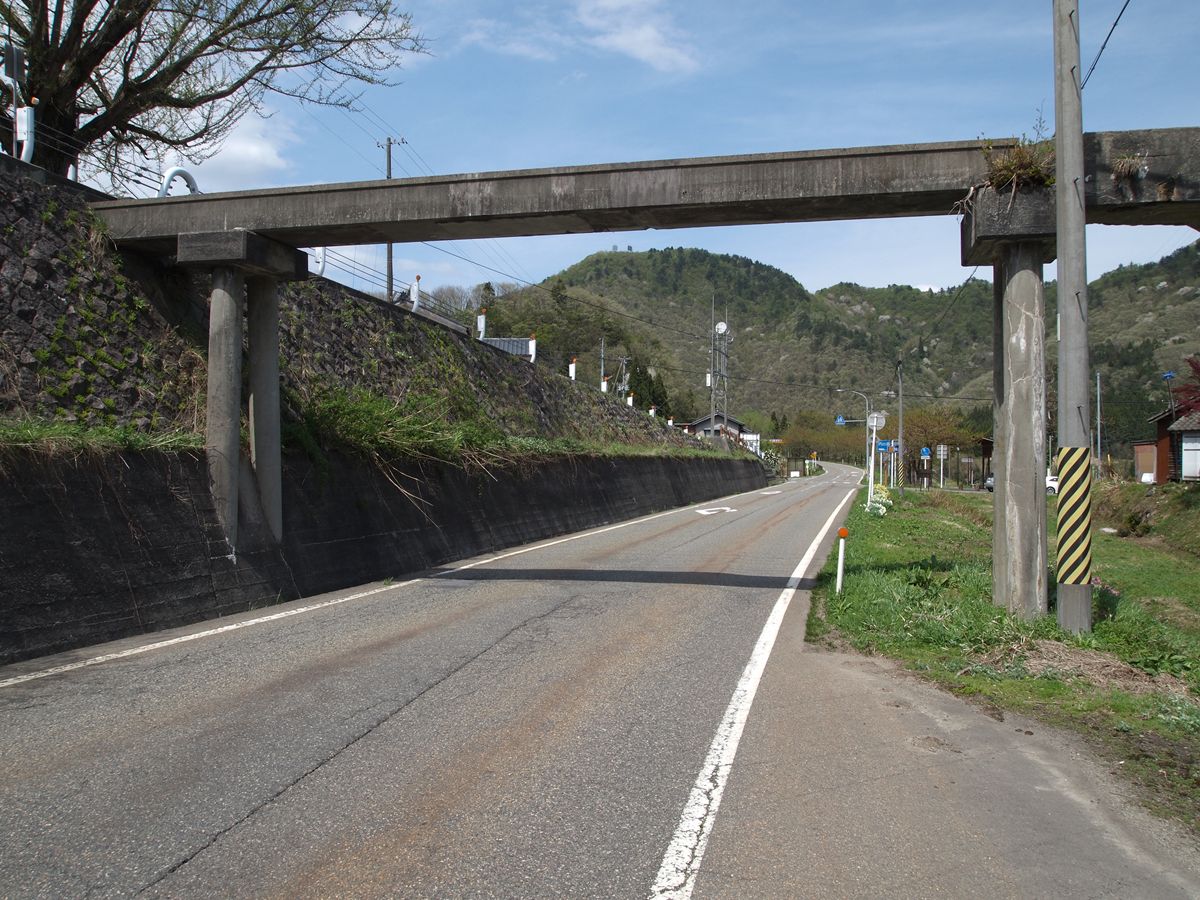

20120601_007.JPGこのように県道をまたいでいる。おもしろいのは、鉄道を跨ぐ部分の橋脚が古レールなのに対し、道路をまたぐ部分は円柱のコンクリート橋脚である点だ。水管橋のような重いものを、こんな古レールで支えていることにいささか驚く。

20120601_001.JPG古レール橋脚は、このように、脚1本につきレール4本×2+斜材という組み合わせ。レールは底面同士をリベットでつなぎ、それを2組並行にして(間にウマをかませて)ボルト留めしている。

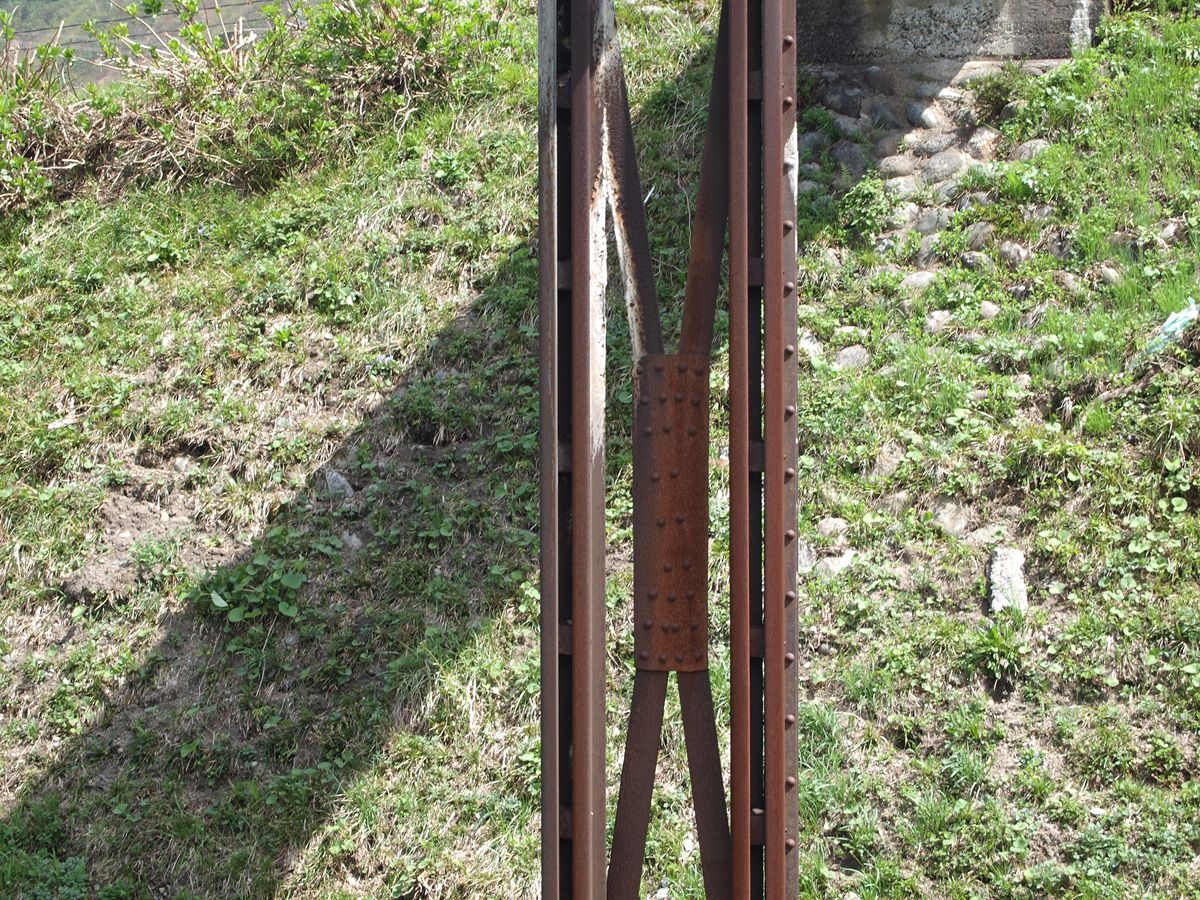

左右の脚をつなぐ斜材を裏から見るとこのように。

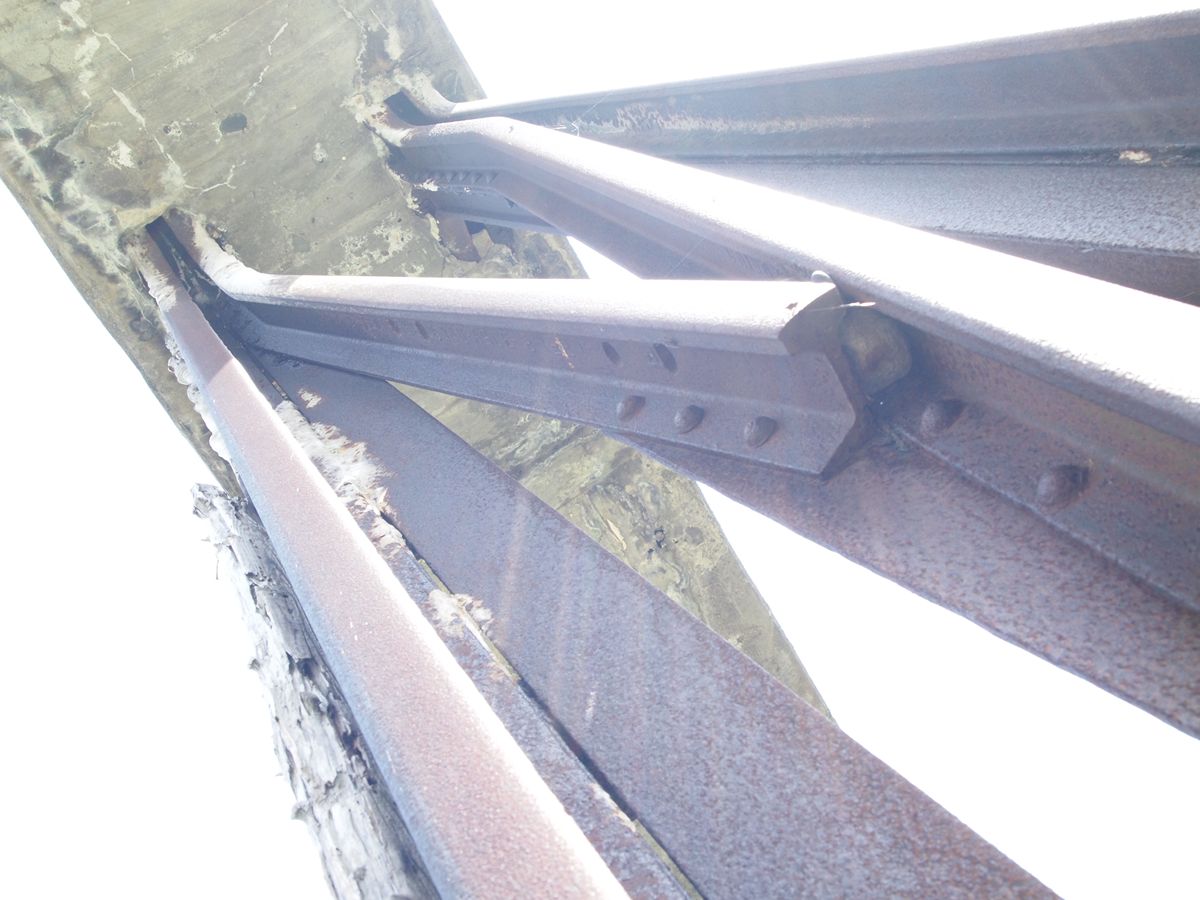

20120601_002.JPG反対側から見ると、片方が1本、他方はクロスする部分で分断されている。この部分だけ見ると、まるで1組の線路のようだ。…(A)

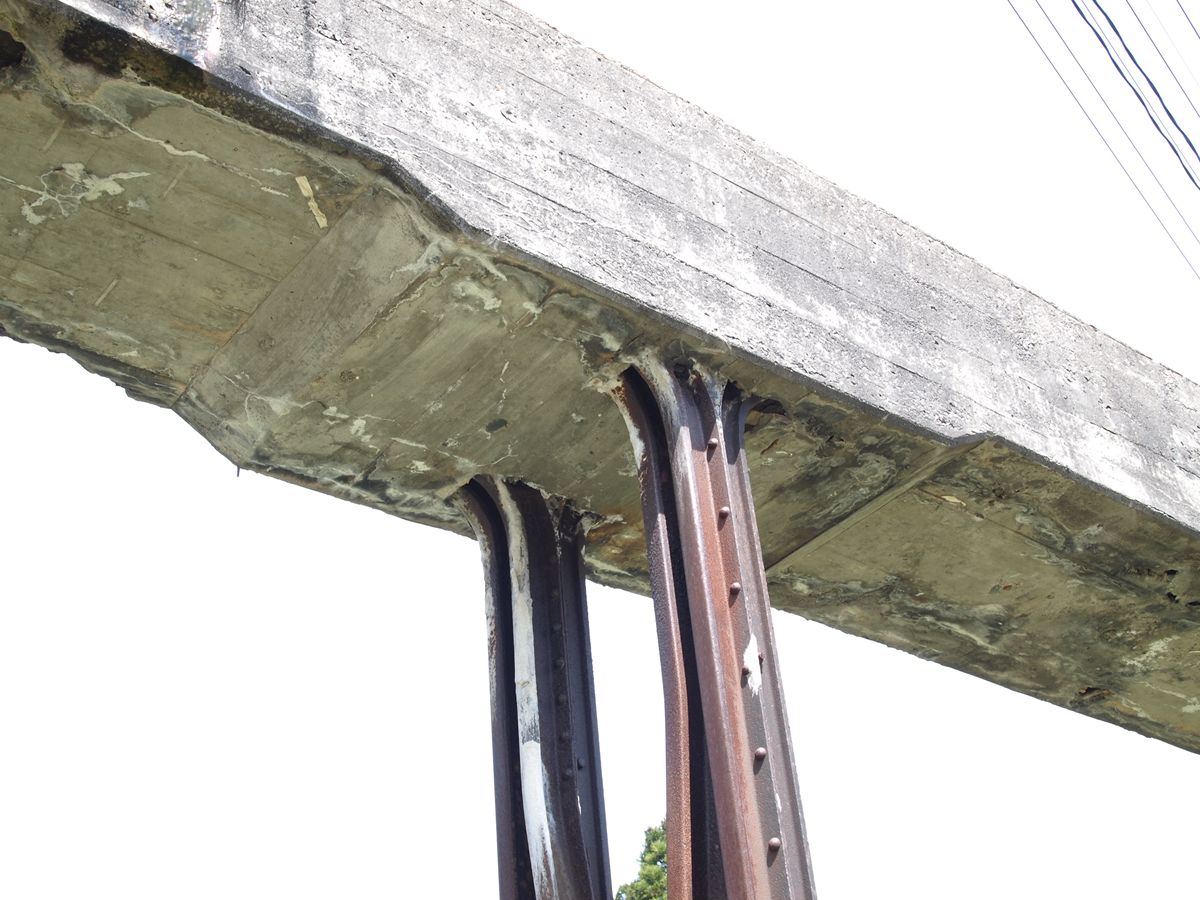

20120601_000.JPG桁のすぐ下。レールを縦方向に曲げ、桁の下部の出っ張った部分に入れ込んでいるのだろう。内側のレールは、縦方向にも横方向にも曲げられていることになる。なんとも見とれてしまう。

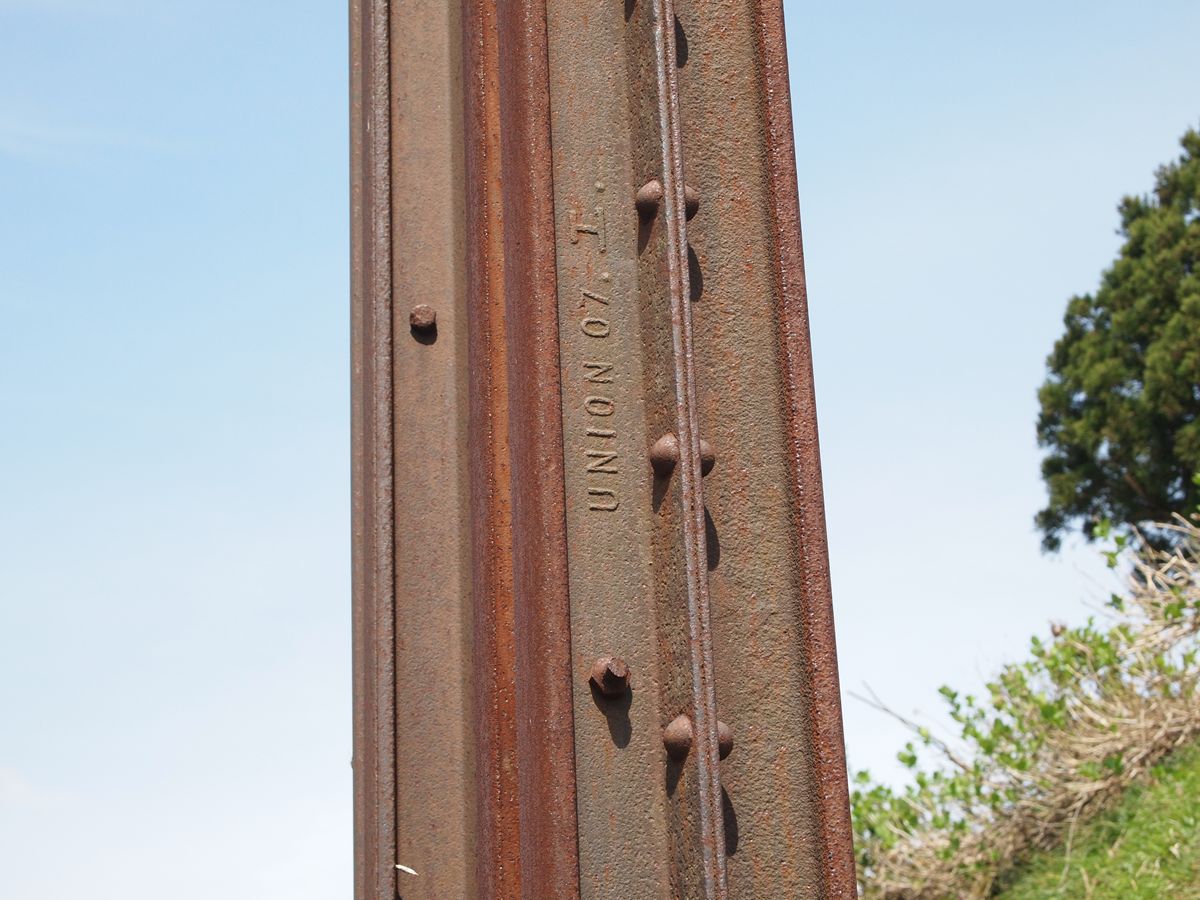

20120601_003.JPG古レールの陽刻もクッキリと見える。これは

UNION 07 工

とある。「工」は官設鉄道が発注した印。ほかには

CARNEGIE 1907 0 1 |||||||||||(0 1 は正確か不明)

くらいか。上記の写真(A)はASCEの陽刻が見えている。

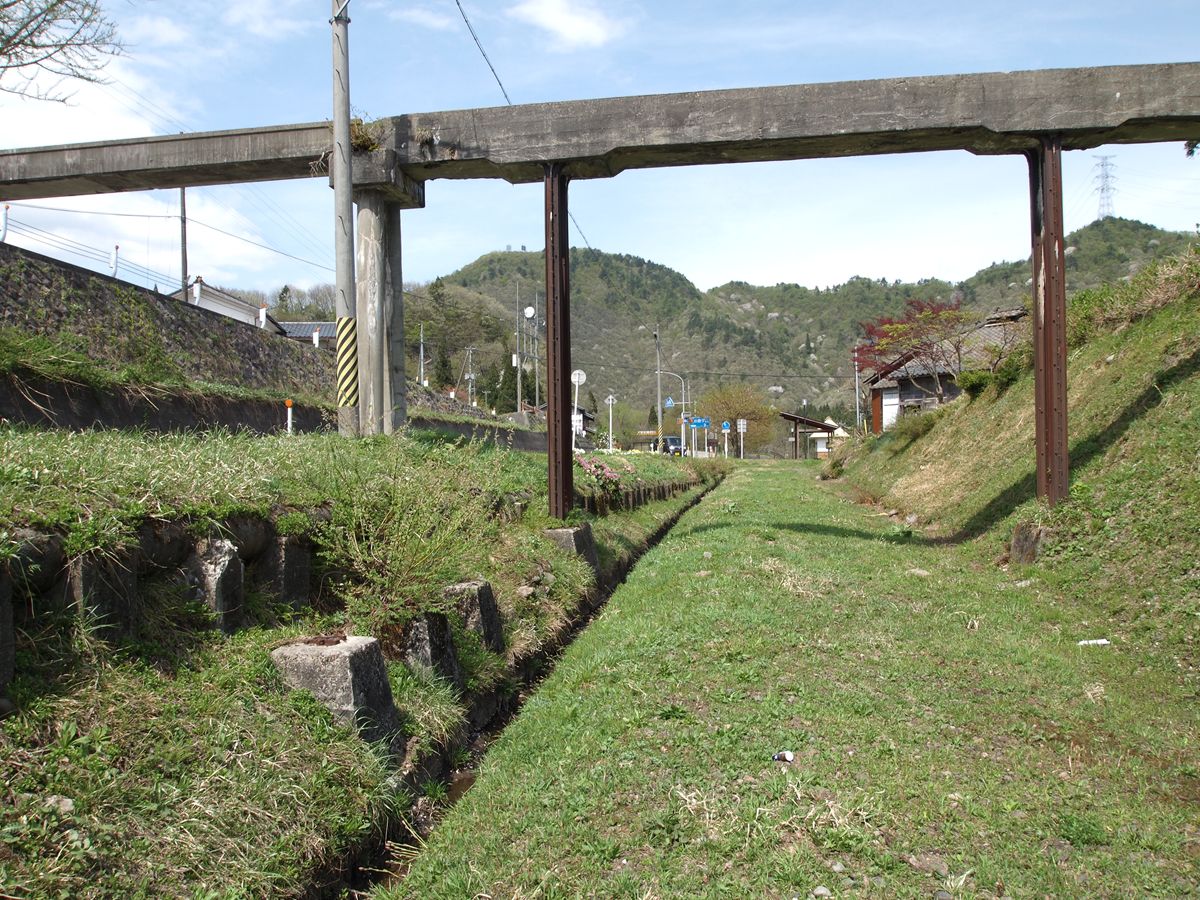

20120601_005.JPGちょっと引くと(赤谷側に移動し、新発田側を見ると)地面に台座がいくつか見える。

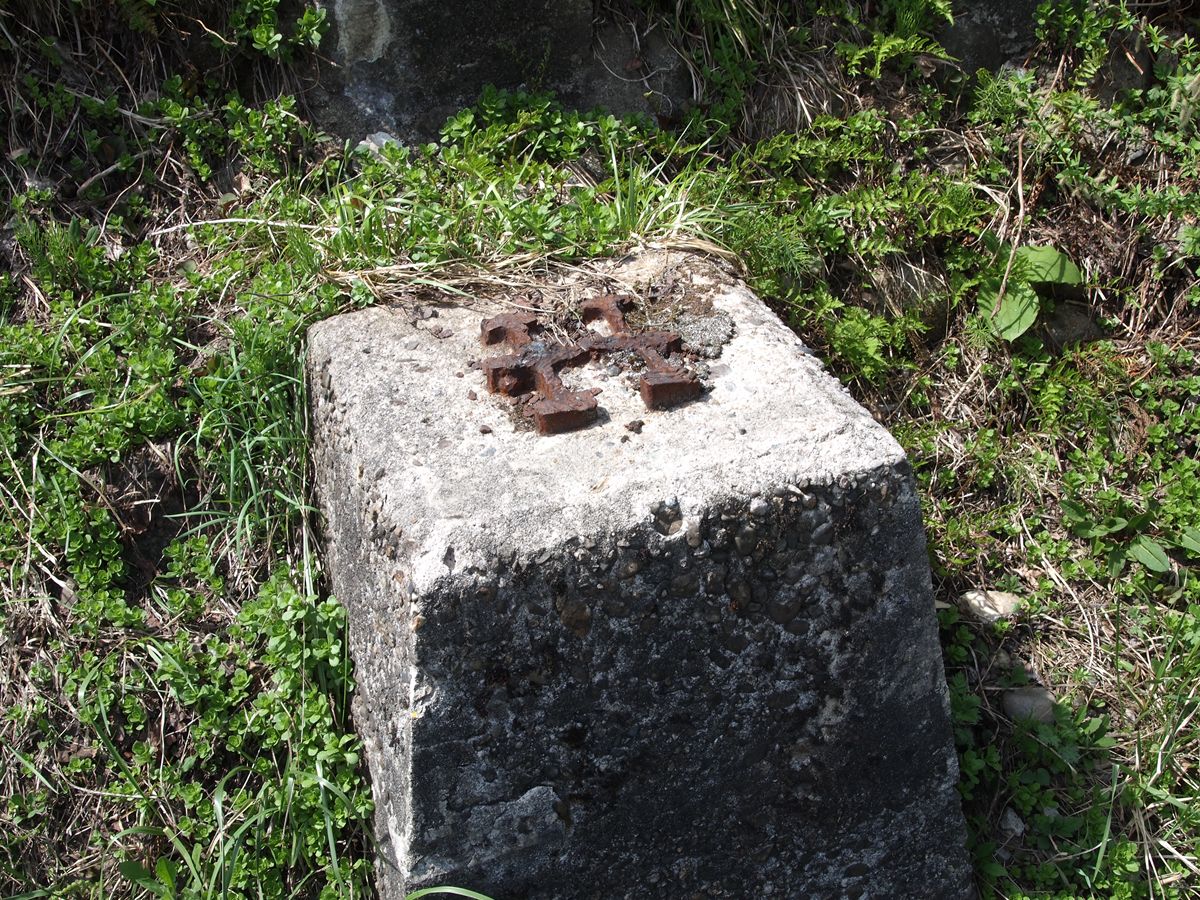

20120601_004.JPGこのように、レール4本の支柱なので、今回紹介した水管橋の脚の片方のようなものだ。しかし、1975年前後の航空写真を見ても、そんな橋梁等の構造物は見あたらないので、それ以前に撤去されてしまったものか。ここにはなにがあったのだろう?
