中央本線の万世橋架道橋である。今後長い時間をかけて、鋼製橋脚をめぐっていきたいと思う。ただ「見てきただけ」であり、写真を提示するだけで、考察はほとんどないと思う。



場所は、かつて交通博物館があった場所の神田寄りである。御茶ノ水-神田間の短絡線上にあり(という表現は「文字通り」ではないな)、中央通り(国道15号)をひとまたぎしている。神田川と、区画整理されていないような歪な区画に挟まれ、苦渋の選択のようにカーブしながら道路を跨いでいる。

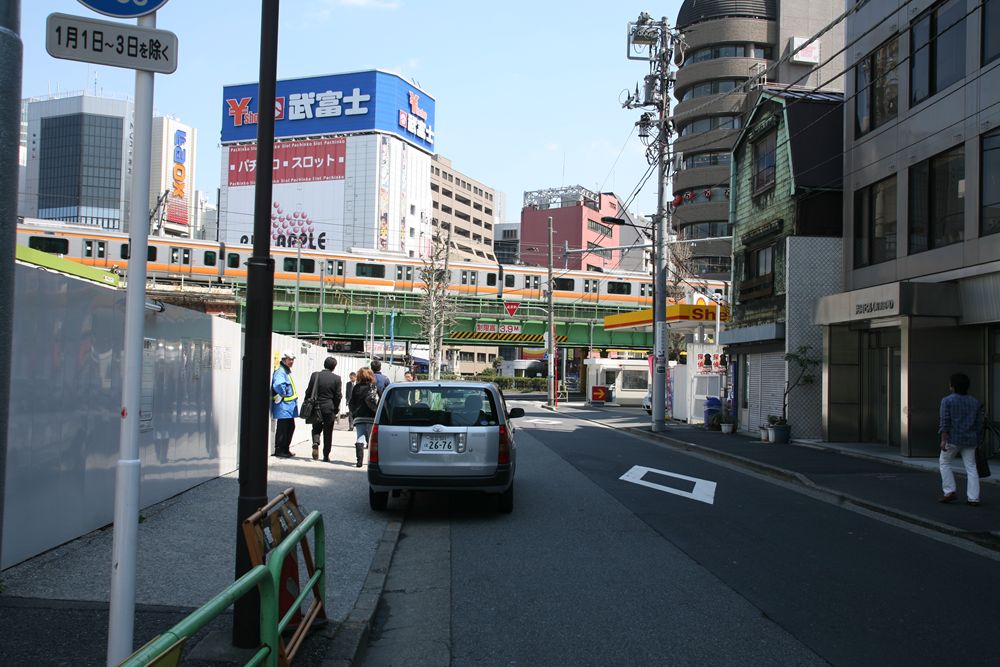

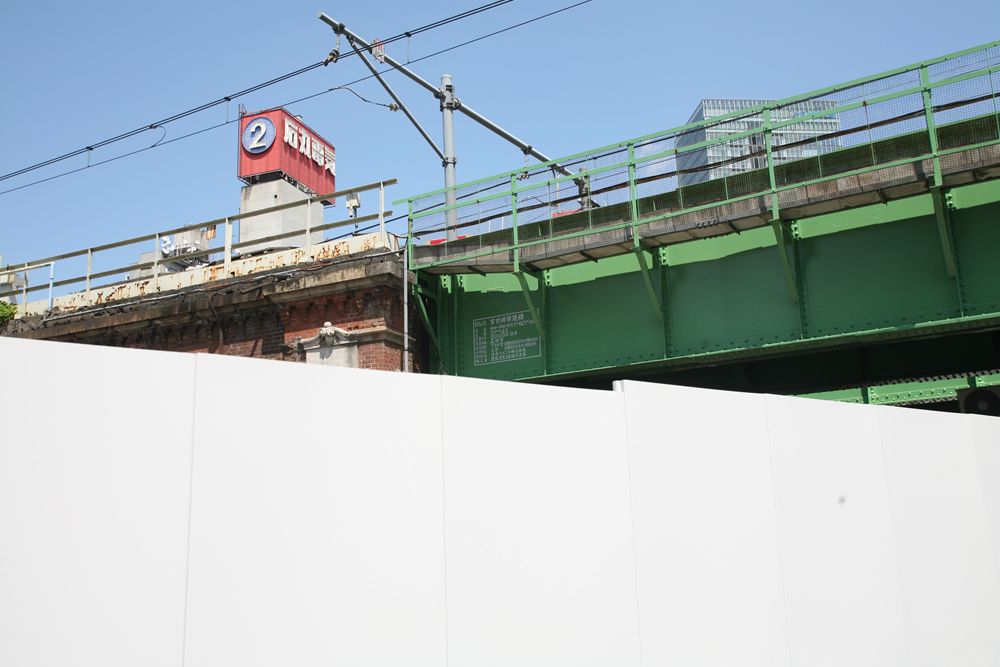

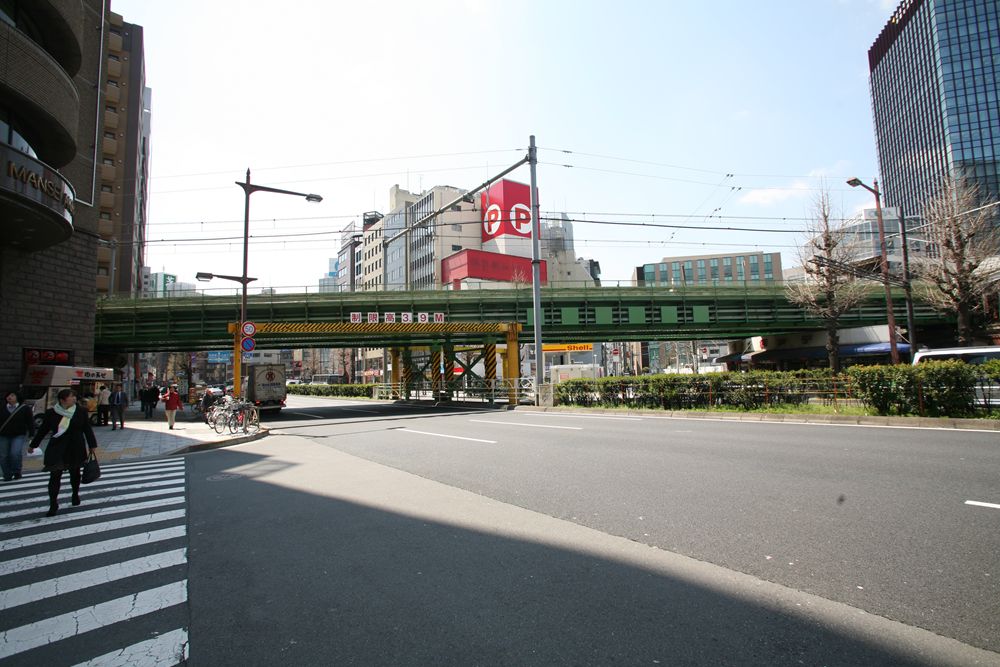

IMG_2113_R.JPG中央通りから見るとえらく長い架道橋に見えるが、交通博物館だった地点から見るとあまりに雑然としていて、適当にあったものを桁に利用して架けてしまった、みたいに見える(んなわけない)。この雑然感は、交通博物館跡地と、シェル石油の広大な敷地+低い建築物が路地裏感を醸し出しているからかもしれない。

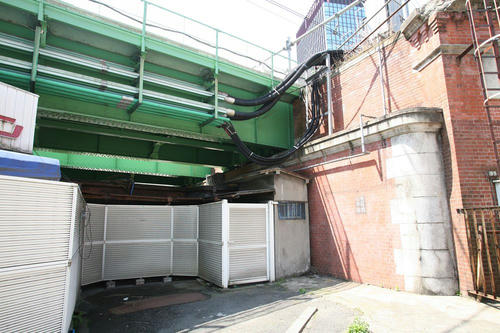

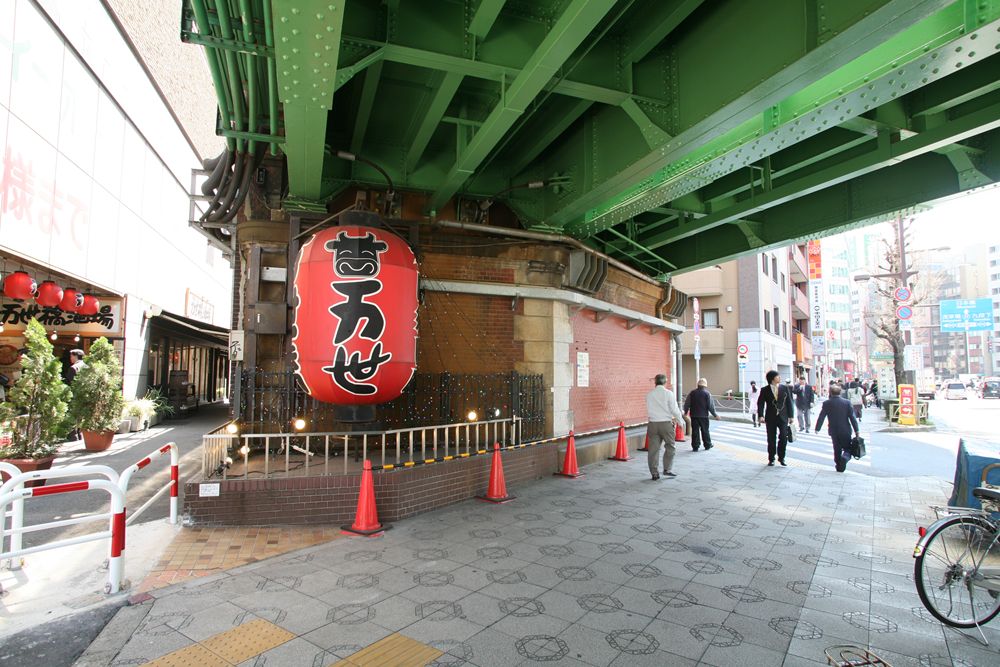

IMG_2115_R.JPG御茶ノ水寄りの橋台。写真撮ってるときには気づかなかったけれど、「石丸電気」の「気」の下に、舳先のような形の装飾がある。これ、なんだろう?


IMG_2116_R.JPGそのまま前進し、北西から南東を見る(地図で言えば左上から右下を見る)。見事に微妙に曲がっている。こちら側はふたつの桁が離れているが、向こう側はくっついているのに注意。写真は、左が上り線(東京行き)、右が下り線(新宿方面行き)。

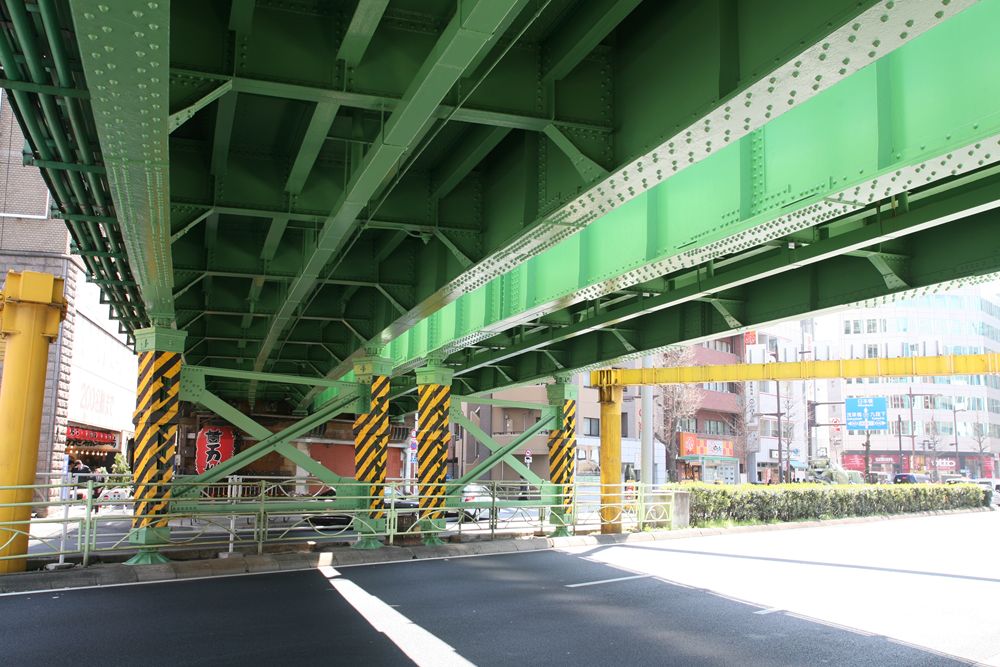

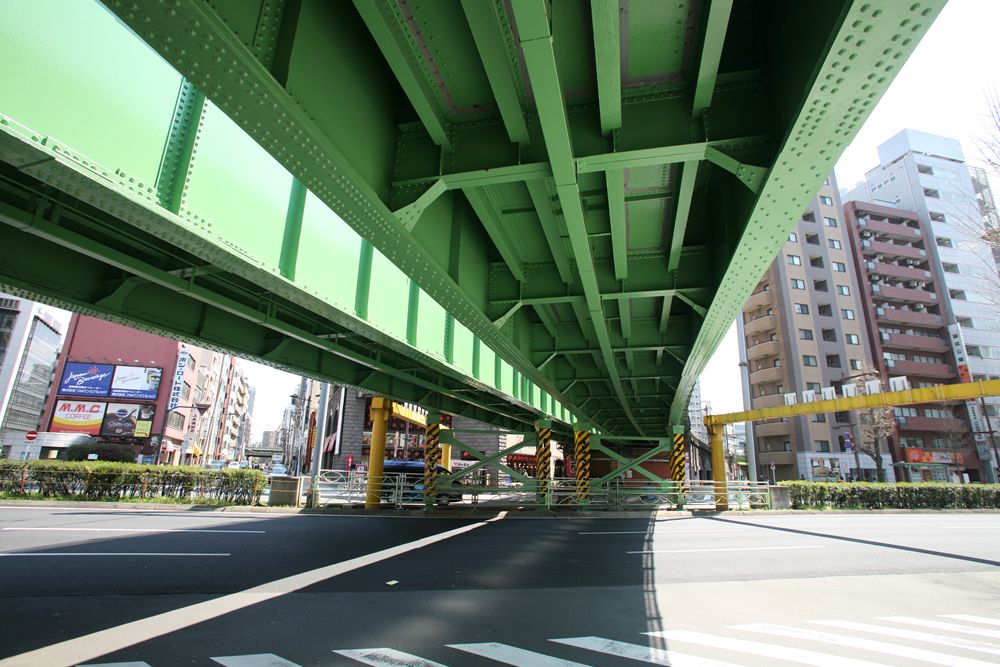

そして、中央通りの中央分離帯に立てられた橋脚はトラ塗りになっている。両側に柵があるので、ここにぶつかるのは至難の業なのに。

IMG_2119_R.JPG上り線の裏側。

この桁は1928年横河橋梁製で、設計は黒田武定による。黒田は田中豊と同年代の人で、昭和14年には『鉄道工学』という書物を著している(共著)。通常、橋桁は直線状とするが、ここでは橋台の位置からして曲線桁を架けなければならなかった。そこで、黒田が設計したのが、日本初(であるらしい)の曲線鈑桁であった。

黒田はおもしろい人で、国鉄の「操重車」、クレーンを持つ業務用車両として、橋桁架設用の車両を提案し、実現している。その発展形というべきソ300は、碓氷峠の麓の横川鉄道文化むらに保存されているし、ソ1形が稼働している写真は土木学会の中にたくさんあったと記憶する。

この区間(東京-万世橋間)が開通したのは1919年(大正8年)。そして、この曲線桁が架けられたのが1928円(昭和3年)。関東大震災のためだろうか、文献には心当たりがあるのでこれは後日。

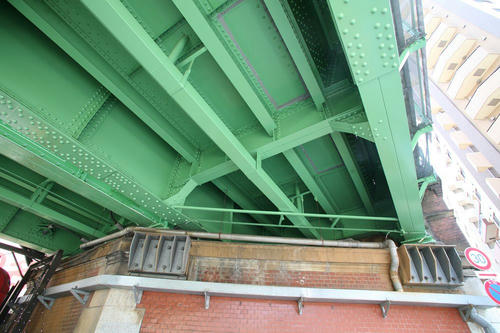

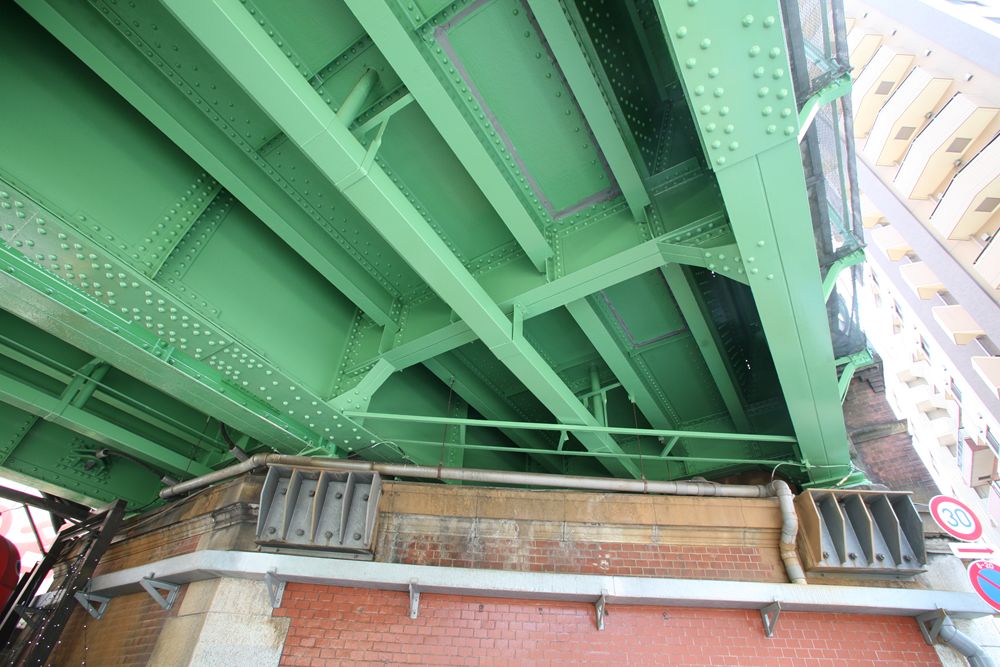

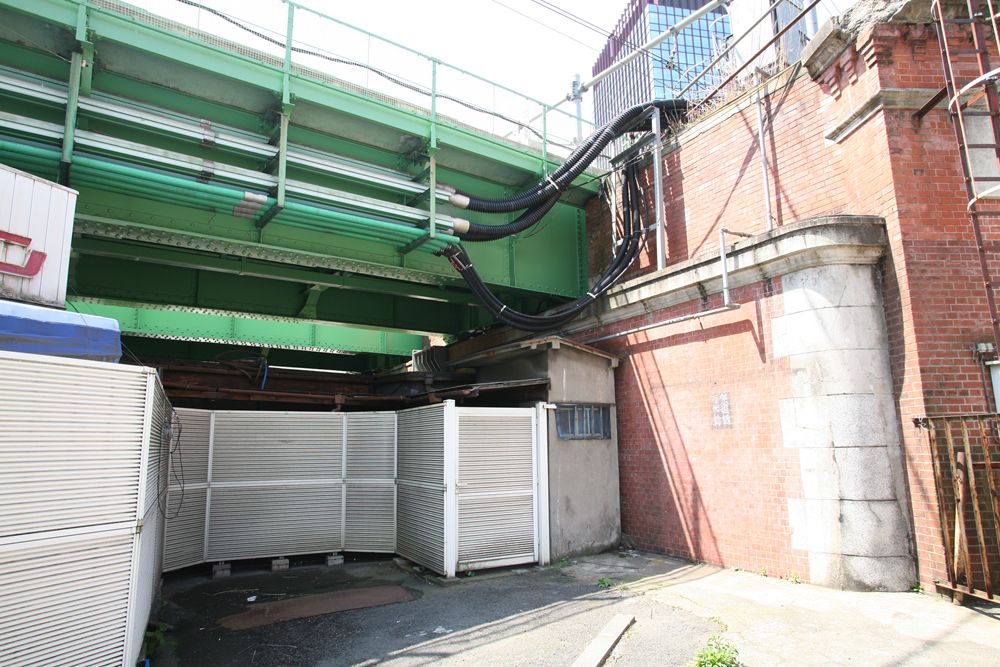

IMG_2121_R.JPG御茶ノ水側橋台。


そのまま北東に歩き、振り返って撮影。万世橋架道橋の北東面。

IMG_2133_R.JPG道路を渡り、神田方から御茶ノ水方を見る。

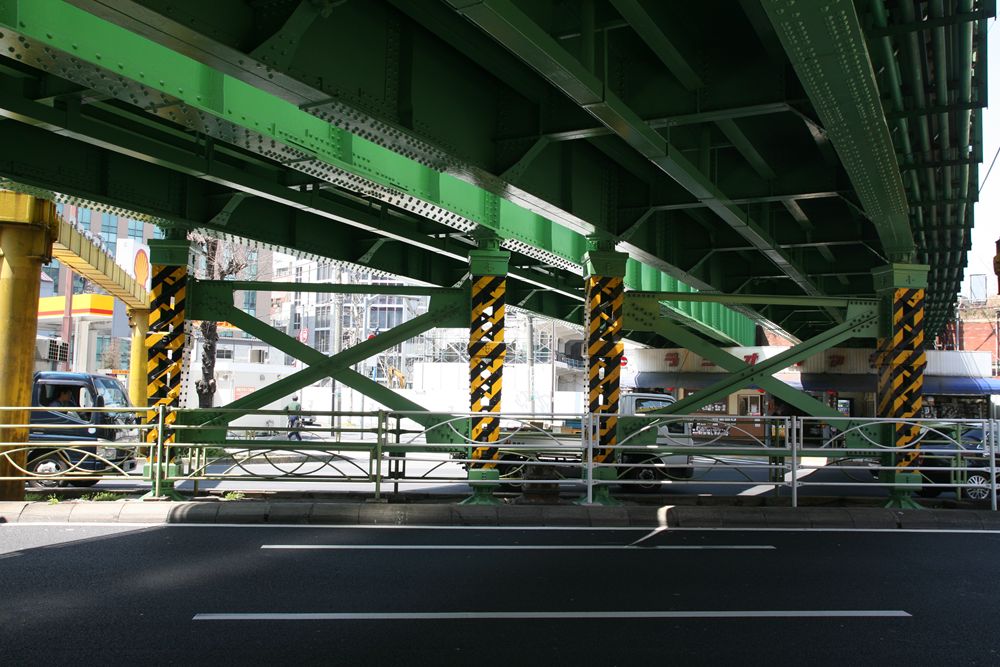

この橋脚が、この時代にして鋳鉄なのである。圧縮力がかかるだけであり、鋼鉄にするまでもないとでもいうのか。鉄製橋脚はもっと古いものかと思っていたら、意外に新しかった。

IMG_2138_R.JPG神田側の橋台。上り線は歩直線状に突っ込んでいるが、下り線は橋台がスキューしている。

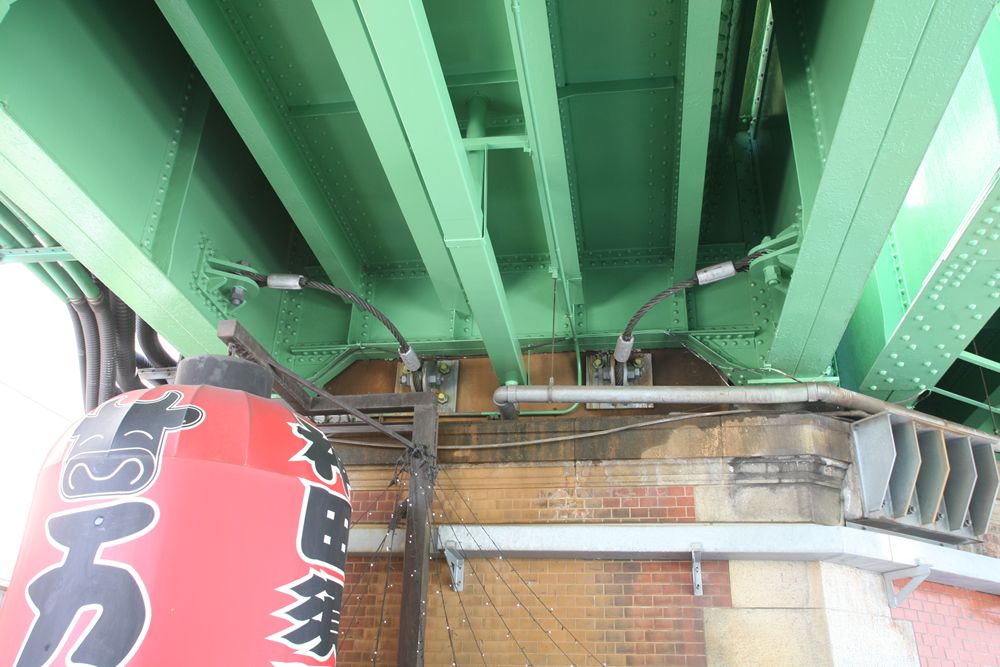

支承部上り線。

IMG_2140_R.JPG支承部下り線。
