三菱美唄2号（4110同型機）のブレーキロッド

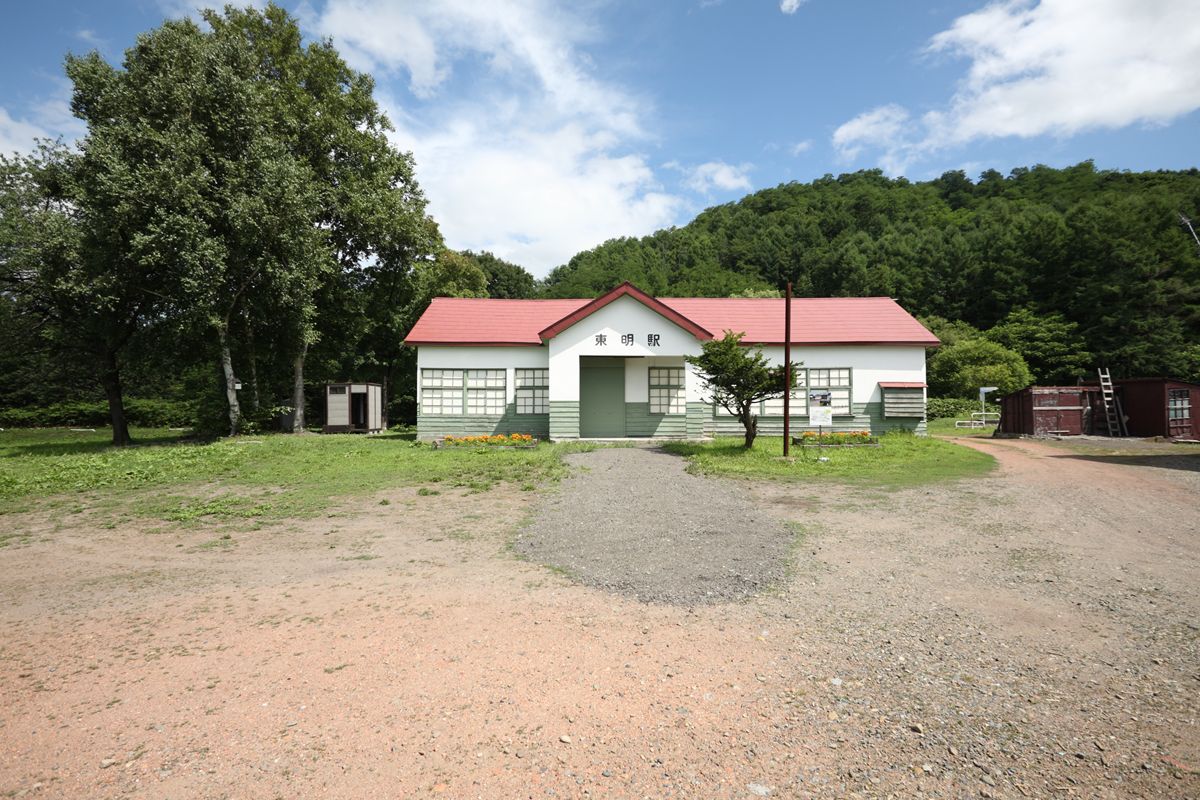

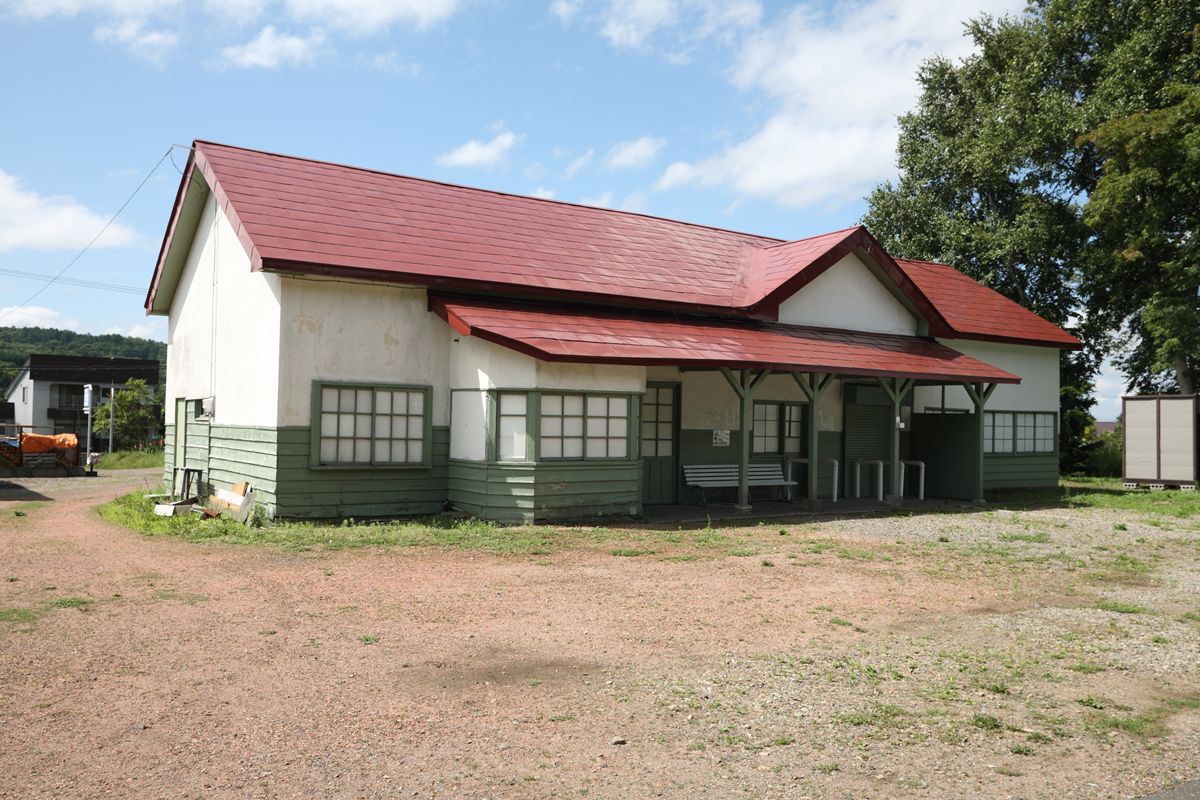

三菱鉱業美唄鉄道といえば、4110形の払い下げが3両、同型の自社発注機が3両の合計7両が活躍していたことで有名だ。現在、東明駅が保存され、そこに2号機（自社発注機）が保存されている。

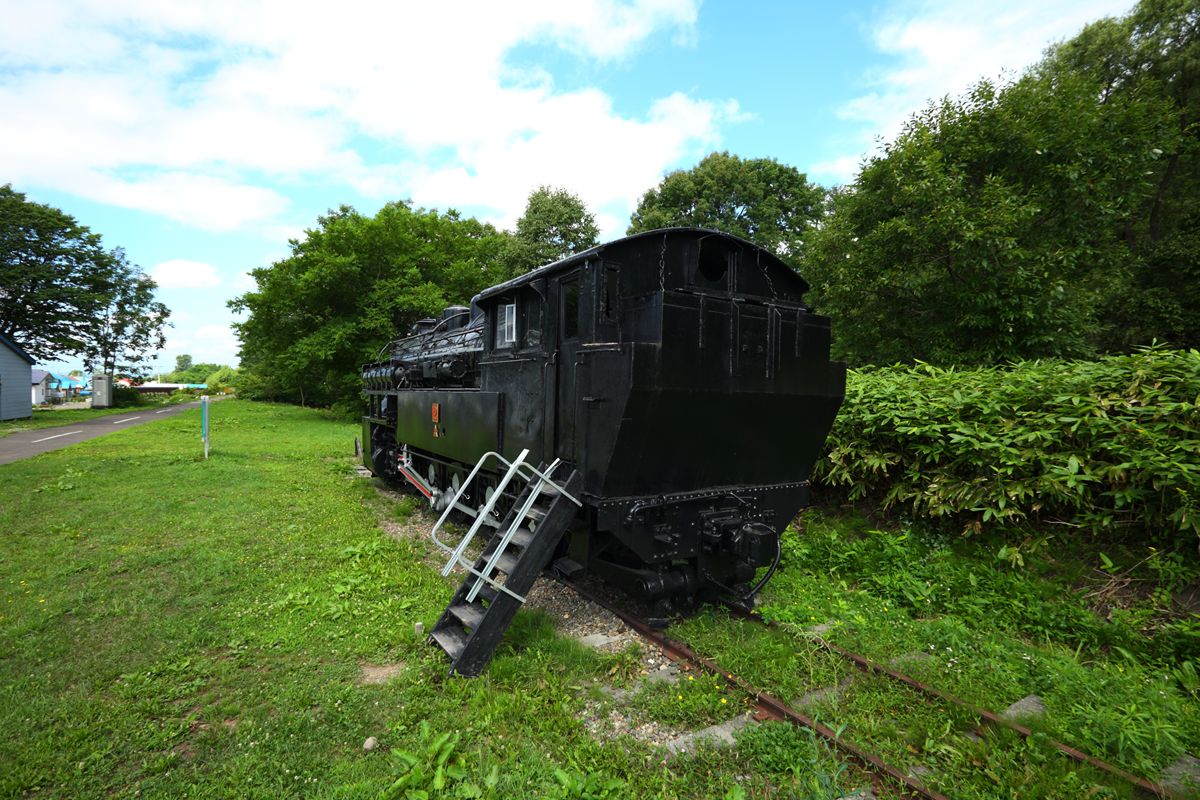

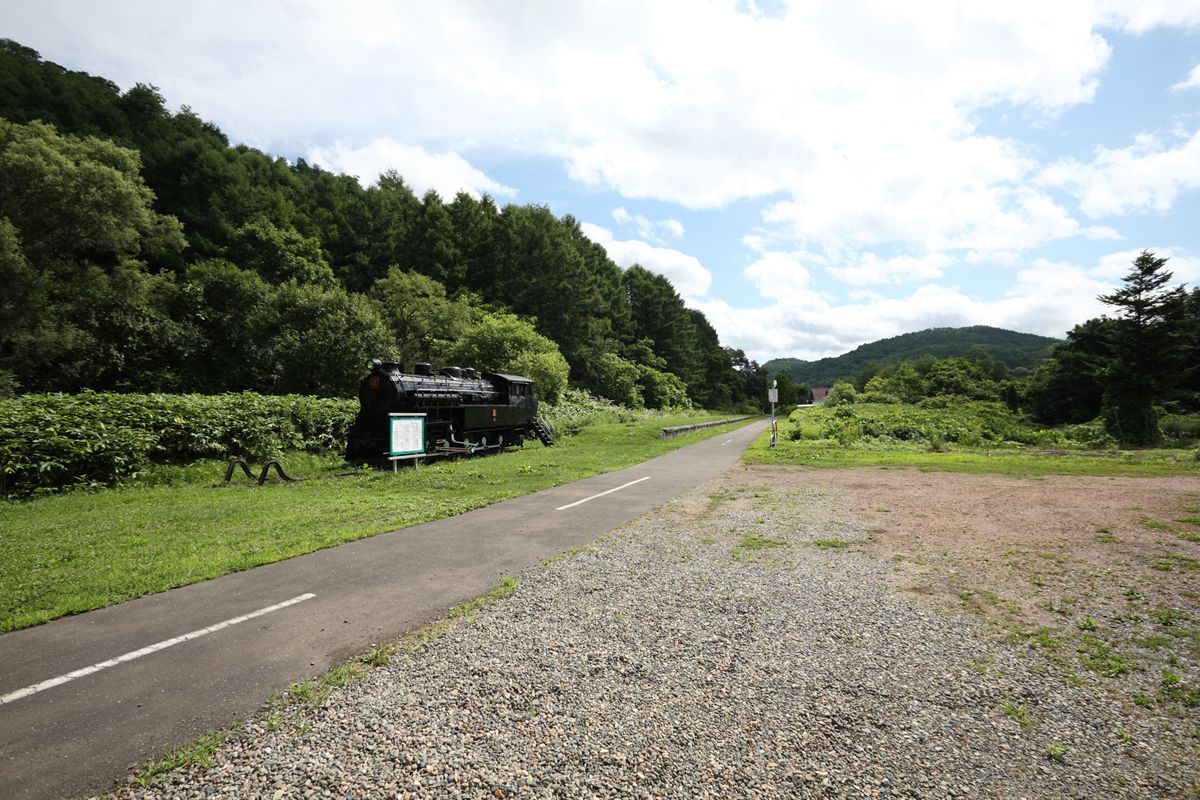

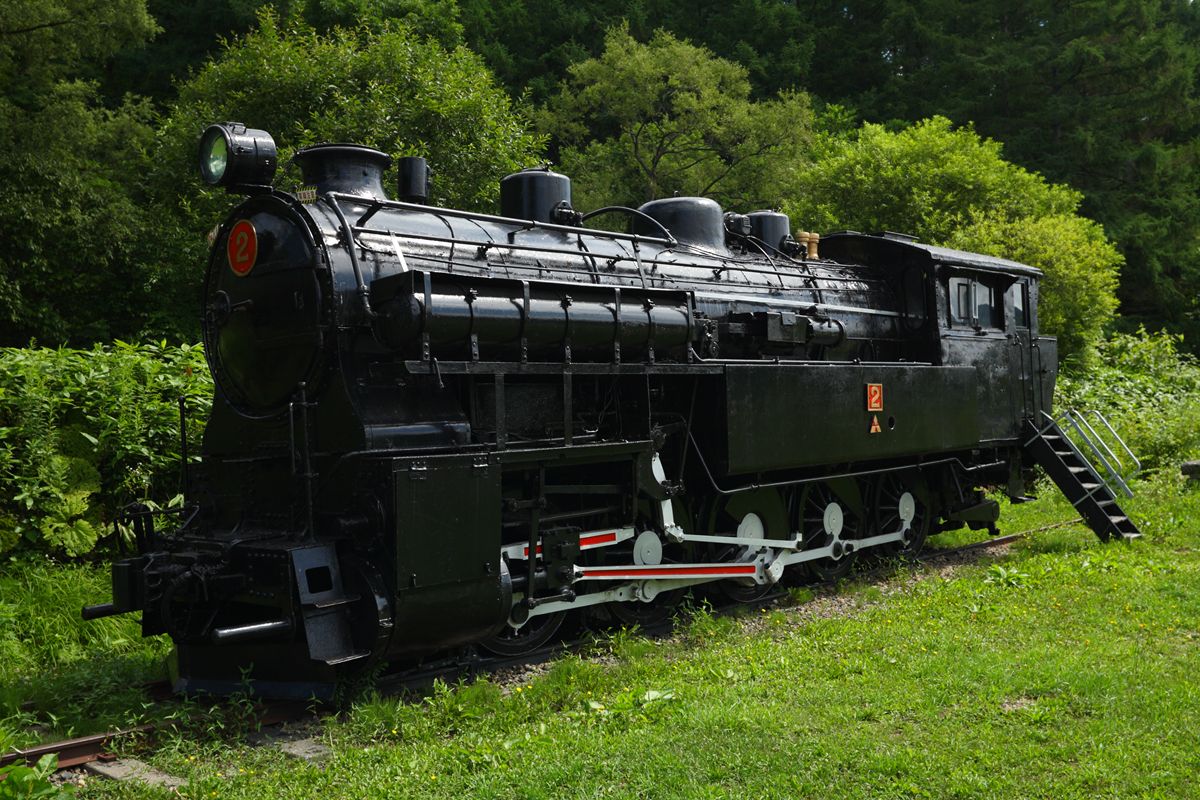

線路側。美しい状態で保存されている。駅前にはサイクリングターミナルがあり、レンタサイクルがある…と思うが、いまやっているかどうか不明。廃線跡は自転車道路になっている。

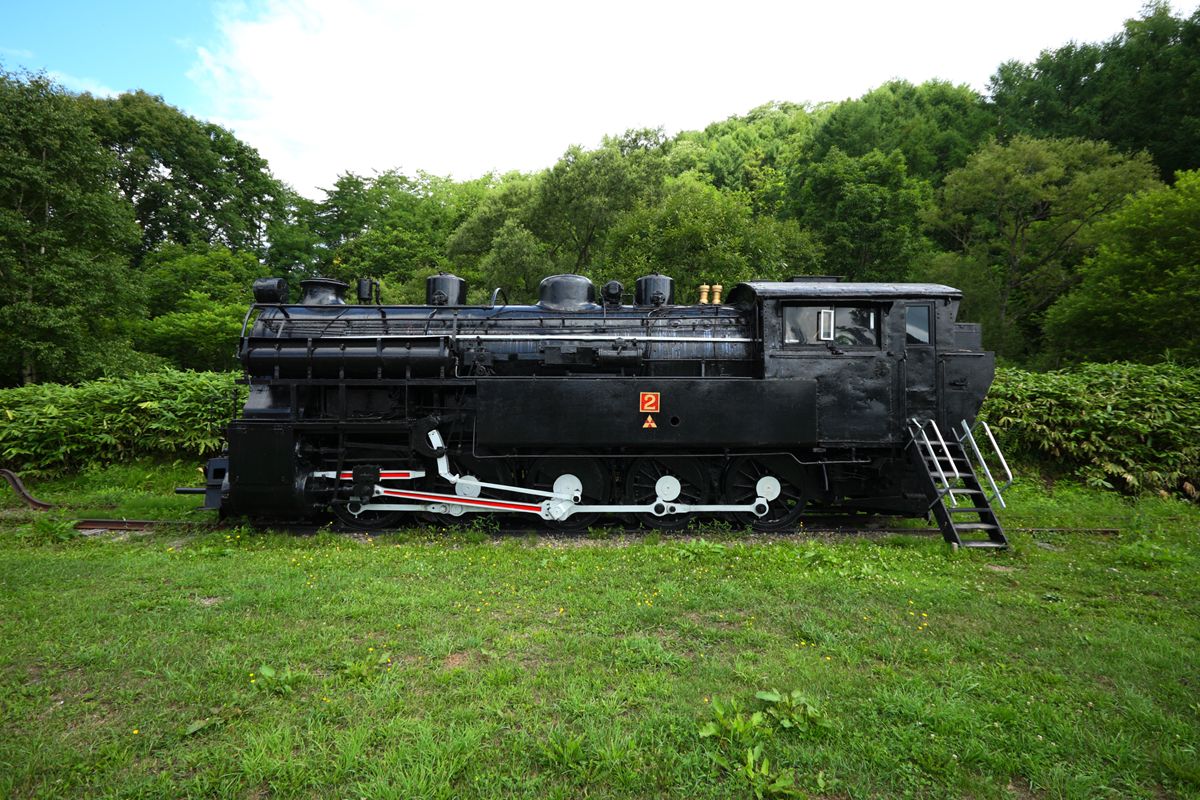

ホーム。ポツンと、2号機。8月の平日だ、好き放題に堪能できる。

残念ながら、運転台には入れない。

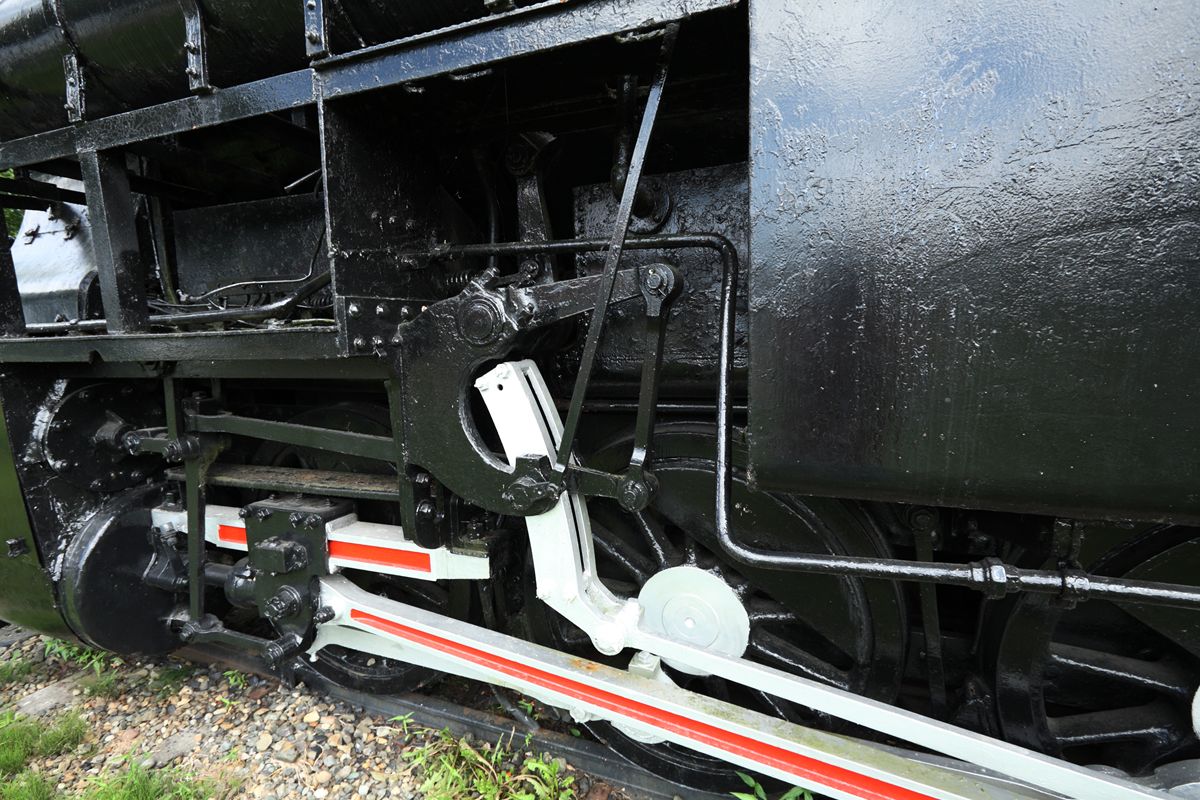

動輪径が小さいので、加減リンクの位置がこんなに低い。

さて、本機で興味を引かれたのはブレーキロッド（制動引棒）である。

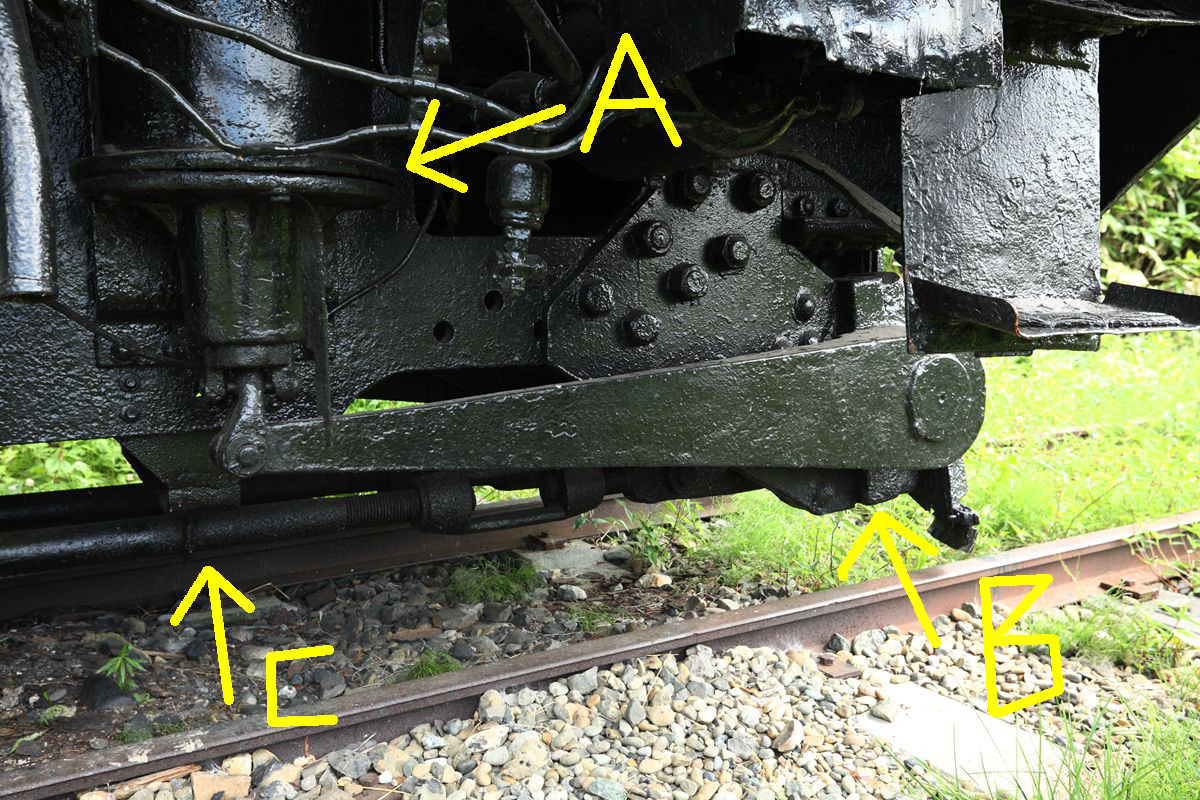

写真は左が前。運転台の下にブレーキシリンダー（Ａ）があり、制動軸腕（Ｂ）の前端（細いほう、写真左）を上下させると、後端（太いほう）に固定された軸を回転させる。それが、ロッド（制動引棒、Ｃ）を前後させる。

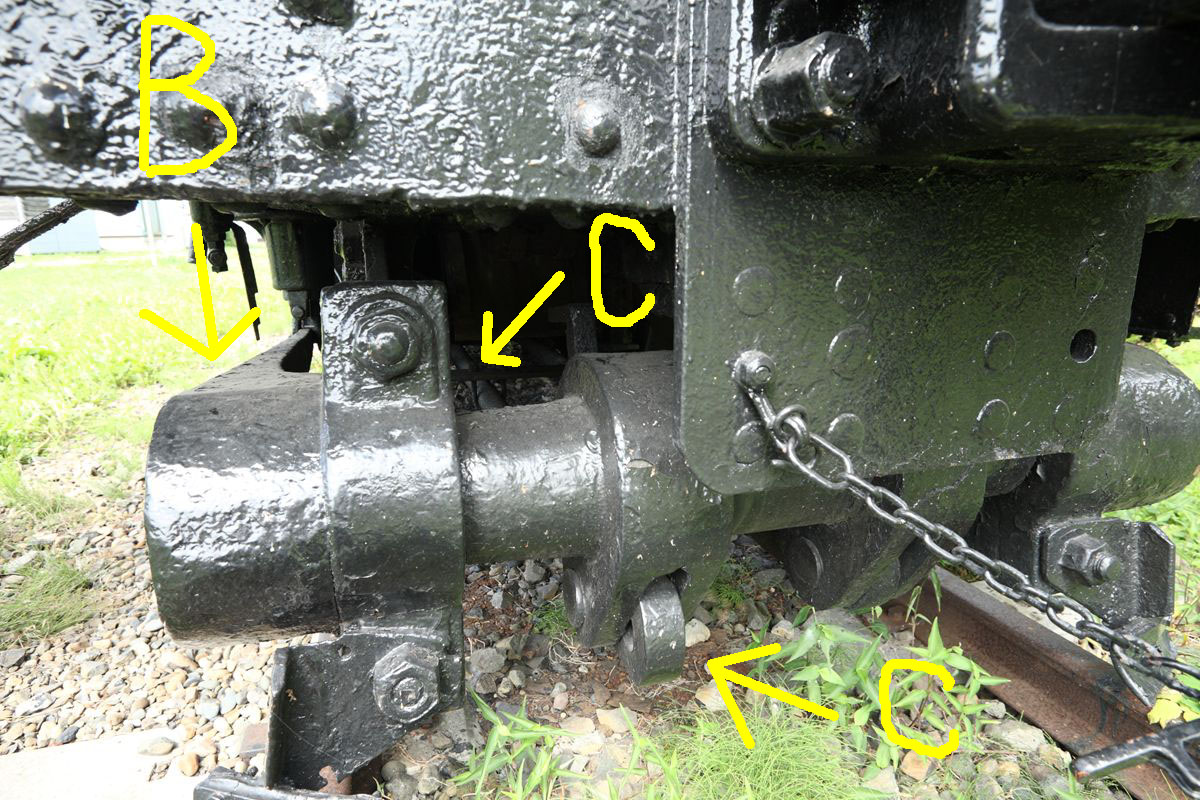

後部から見た画像。以下、部品を見やすくするために画像を明るくしている。この太い軸が回転すると、そこに固定されたカムがロッド（Ｃ）を前後させる。

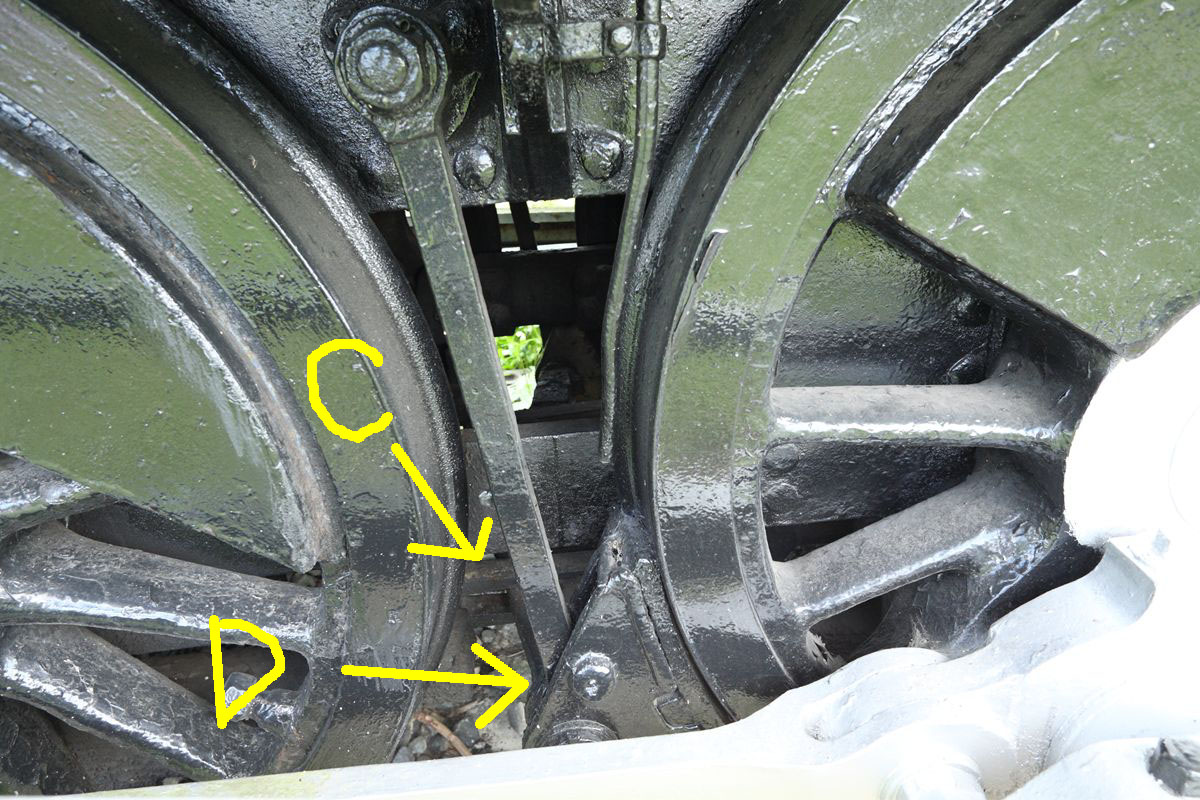

動輪の間にロッド（Ｃ）が見える。ブレーキシューは（Ｄ）。ロッド（Ｃ）の上に見える帯板は、板台枠で、そこにブレーキシューの支持棒の根本が固定されている。

ひとつ疑問なのだが、ブレーキシューの上に伸びてきてる細い管は、冬期にシュー凍結防止用のために蒸気を噴き出す管だろうか？

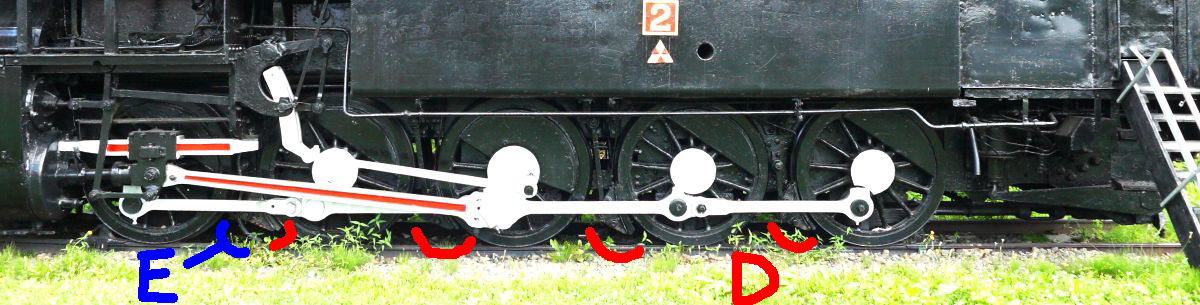

写真左が前。いちばん前の第1動輪にはブレーキがなく、第2から第5動輪にのみブレーキシューがある（Ｄ）。それぞれ、ブレーキシューの支持棒の長さや固定方法には差がある。また、ブレーキロッドも各動軸間の長さの棒が連結されており、要所にターンバックルがあって引きしろを調整できるようになっている。

砂撒き管（Ｅ）は、前進用としては第2動輪の前に、後進用としては第3動輪の後ろにある。

＊　＊　＊

鉄道模型では、4110形または美唄4号機（この項で紹介したものではない）がトレインハウスからブラスが、マイクロエースからプラ製品が数回でている。どちらもリアルタイムで見ていた。マイクロエースの蒸機はプロポーションが破綻したものが多いのに、これらはスマートだった。買おうか迷ったけれど、買っていない。

いま改めてNゲージの蒸気機関車の加工をされている方のサイトで模型を見ると、実物では目につく場所だと思うのだけれど、マイクロエースは論外、トレインショップもちょっとディテールに埋もれている。残念。

・Ｎ蒸機の世界
・Ｎゲージ蒸気機関車

＊　＊　＊

このあと、我路に向かった。我路は、とても印象深いところだった。我路については後日。
