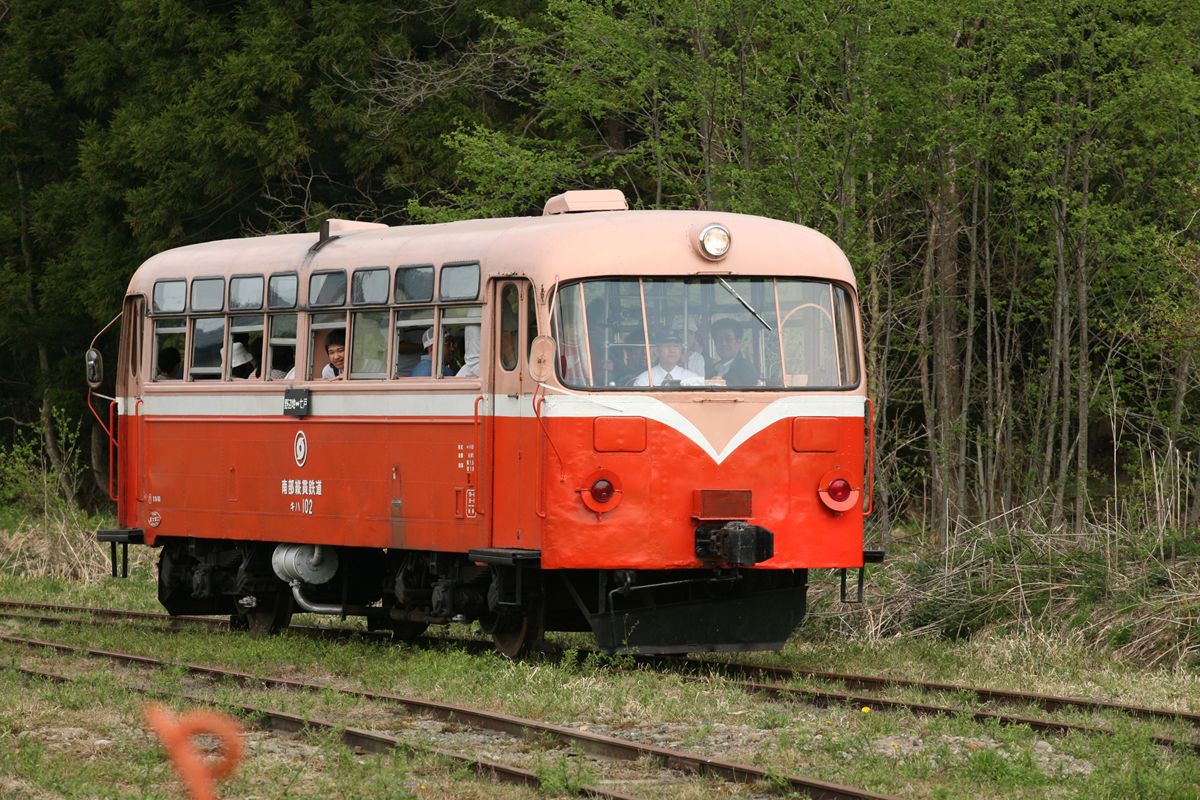

20120805_006.JPG現役時代には鉄道趣味から離れていたので、南部縦貫鉄道には乗っていない。2009年5月、イベントで運行されたときにたまたま近くにいたので参加した。

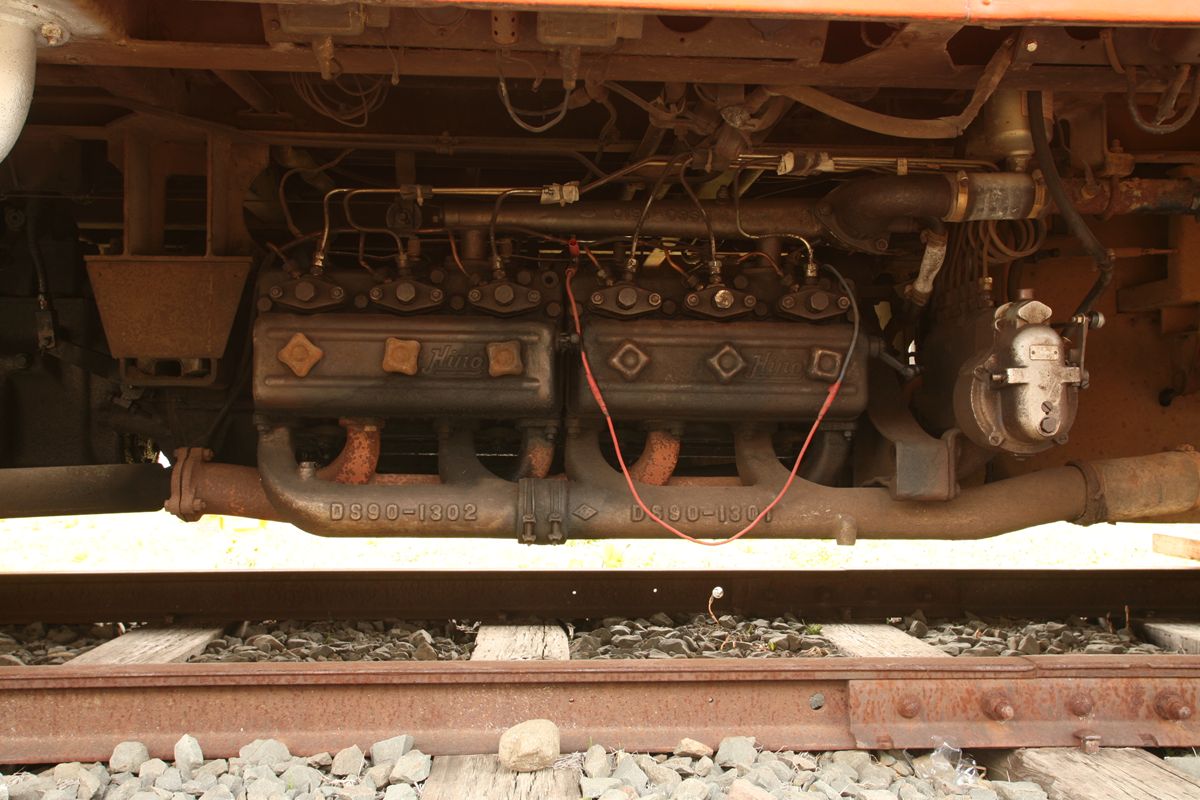

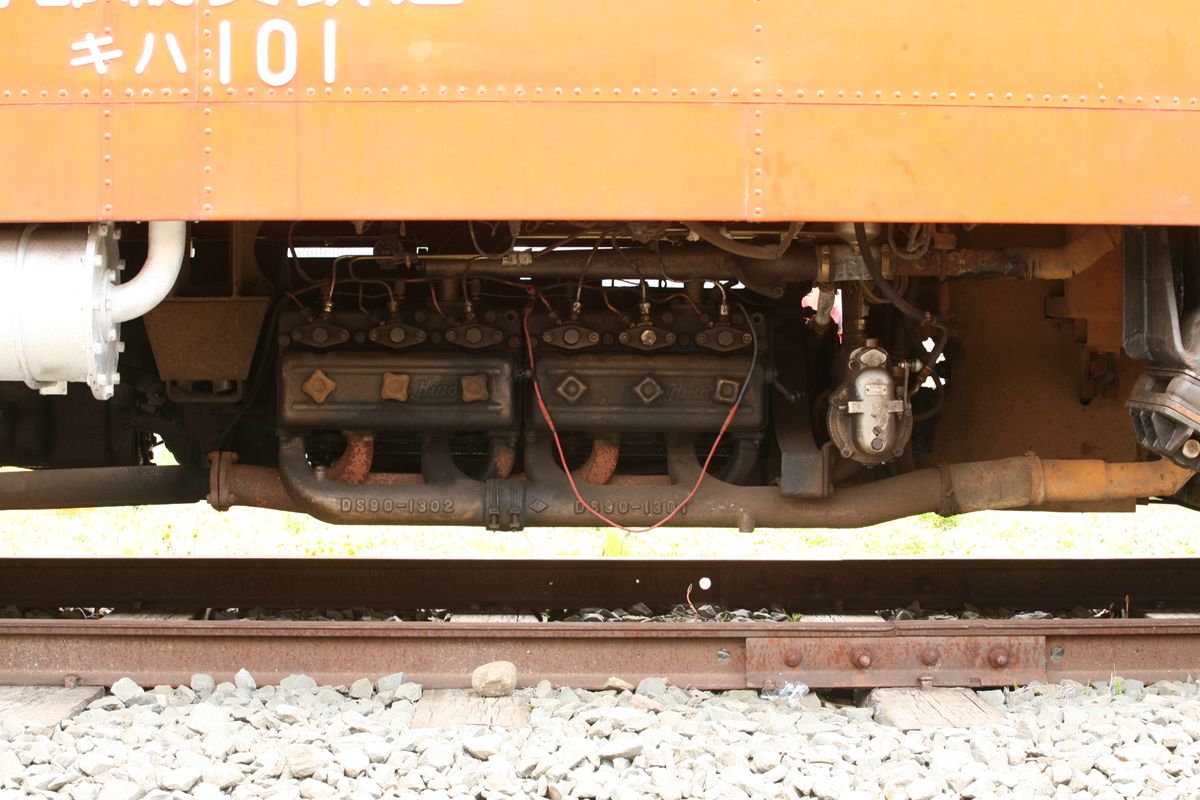

20120805_000.JPG20120805_002.JPGディーゼルエンジンは日野DS90。といってもボア×ストロークというような諸元が私の手持ち資料でも検索でもはっきりしない。6気筒であることくらいしかわからない。

上の写真がシリンダーヘッド側で、左に出力軸が伸びる。シリンダーヘッドの下に「DS90」の陽刻がある、右から来る管が吸気、左へ伸びる管が排気。上に「DS60」の陽刻があるものも吸気管である。スペースの都合か、排気管の接続が気筒によって上からと下からに別れている。上写真左に見えている銀色のドラムはマフラー、その右の」型の部品は排気管。

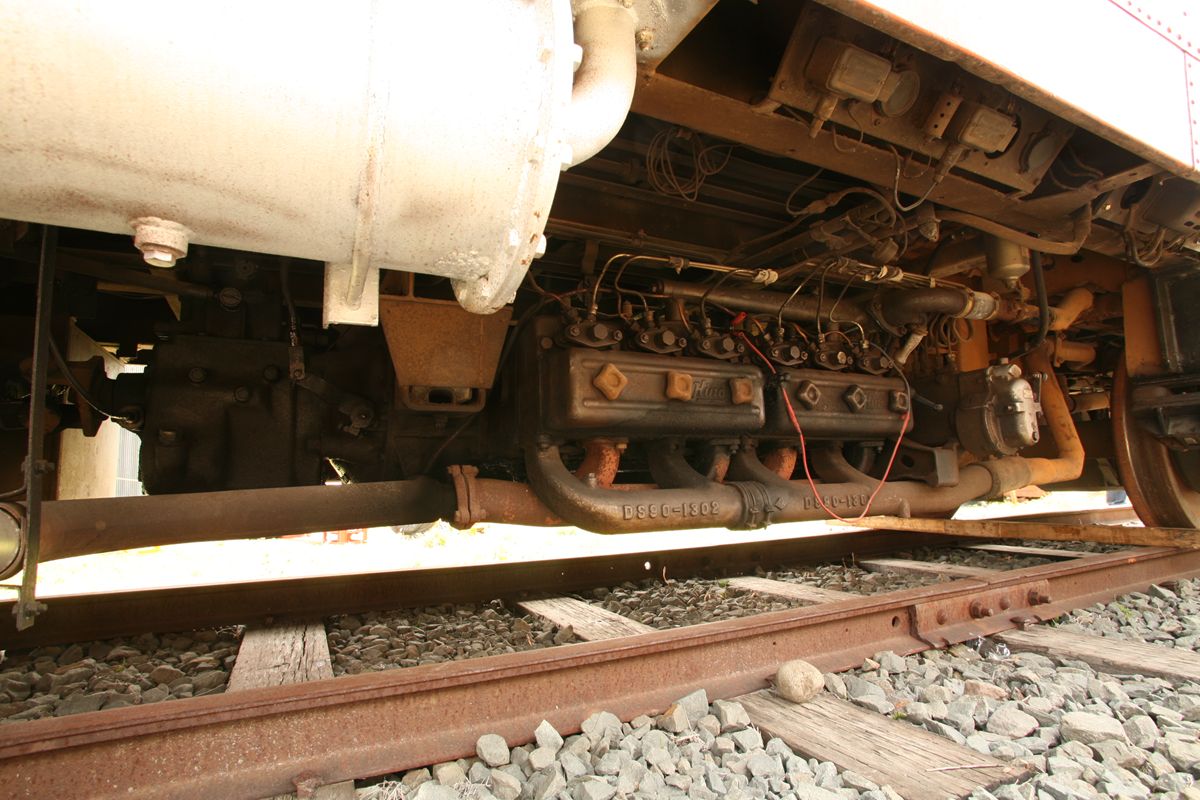

20120805_005.JPG角度を変えると、吸気管と排気管の位置関係がわかる。

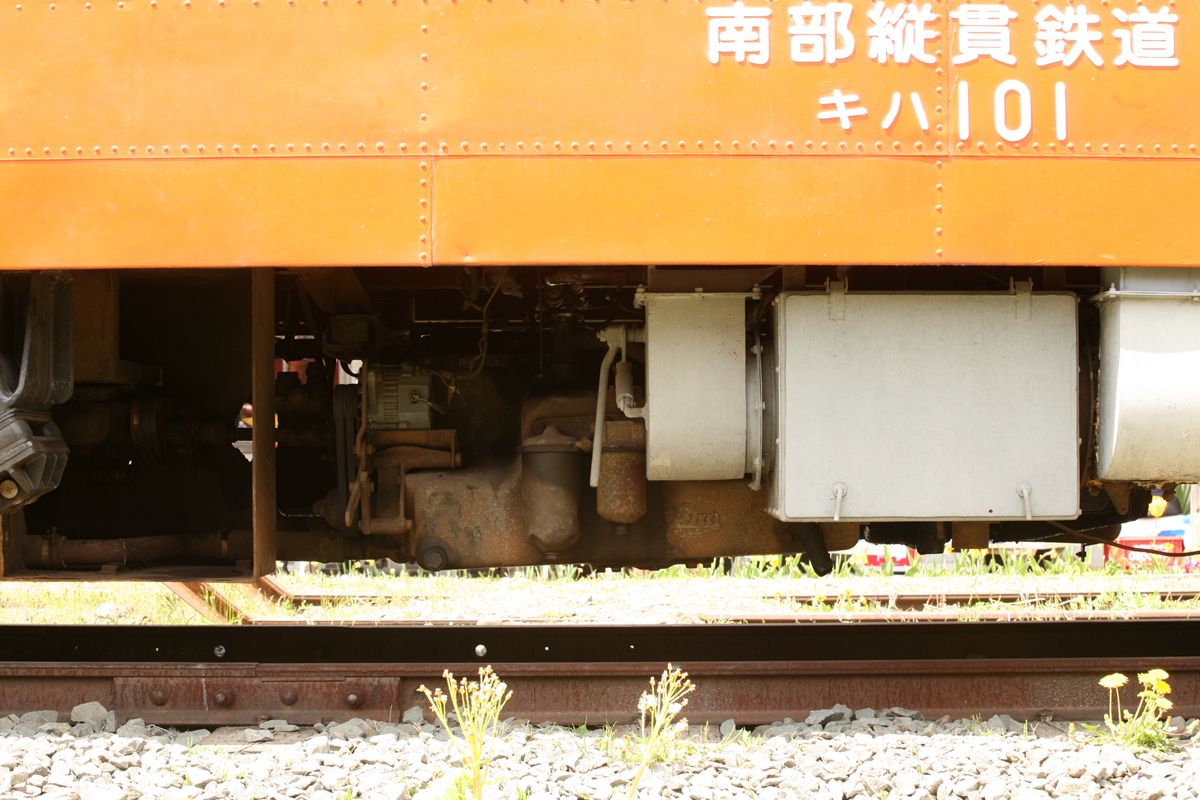

20120805_003.JPGクランク側。

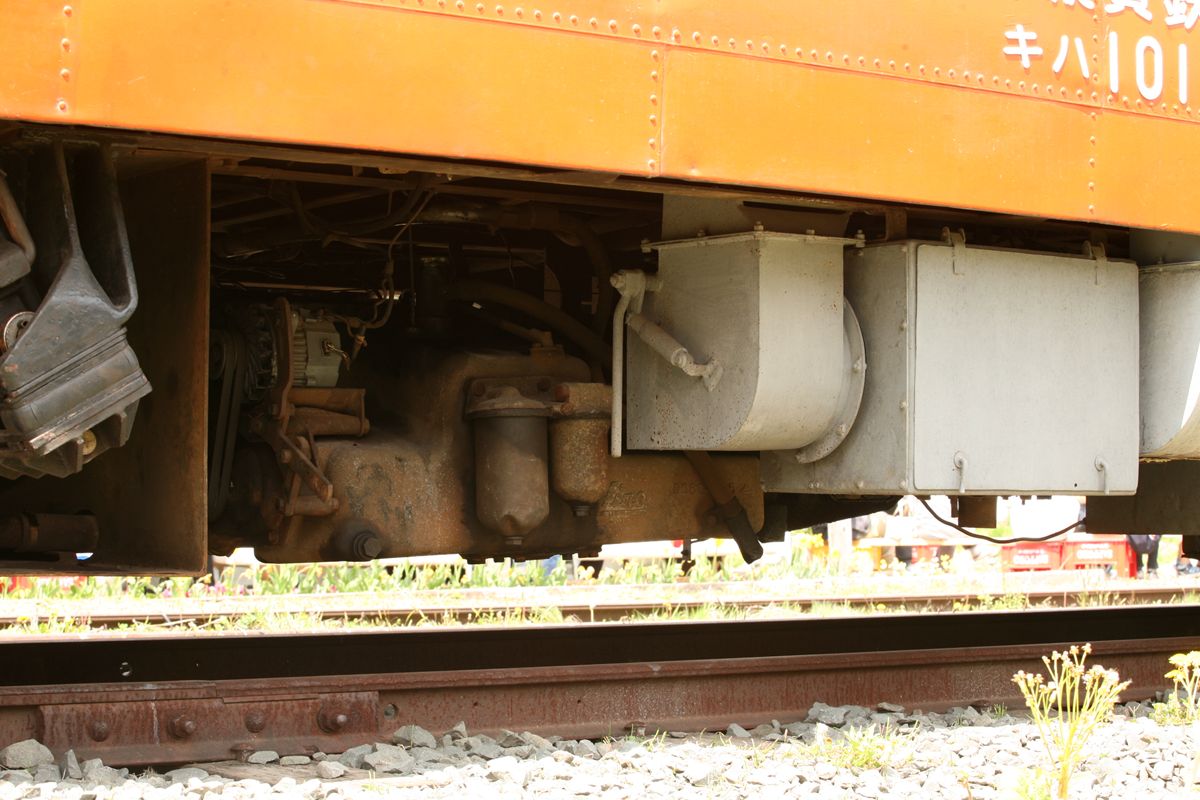

20120805_004.JPGシリンダーヘッド側拡大。

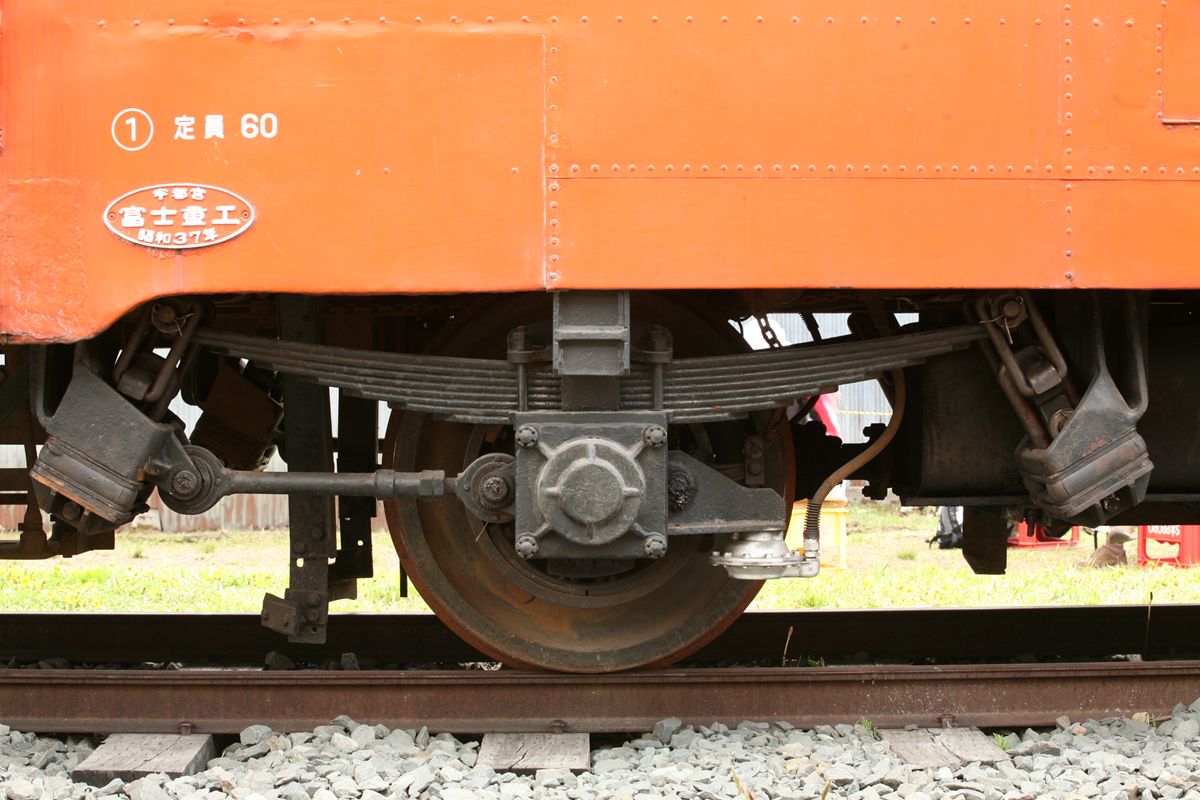

20120805_001.JPG駆動軸。写真右から推進軸が伸びてきている。2段リンクだが、軸箱と左のバネ吊とが固定されている。おそらく推進軸との距離がずれないようにというものだろう。

うっかりしていた。もう1軸の写真も撮っておくべきだった。
