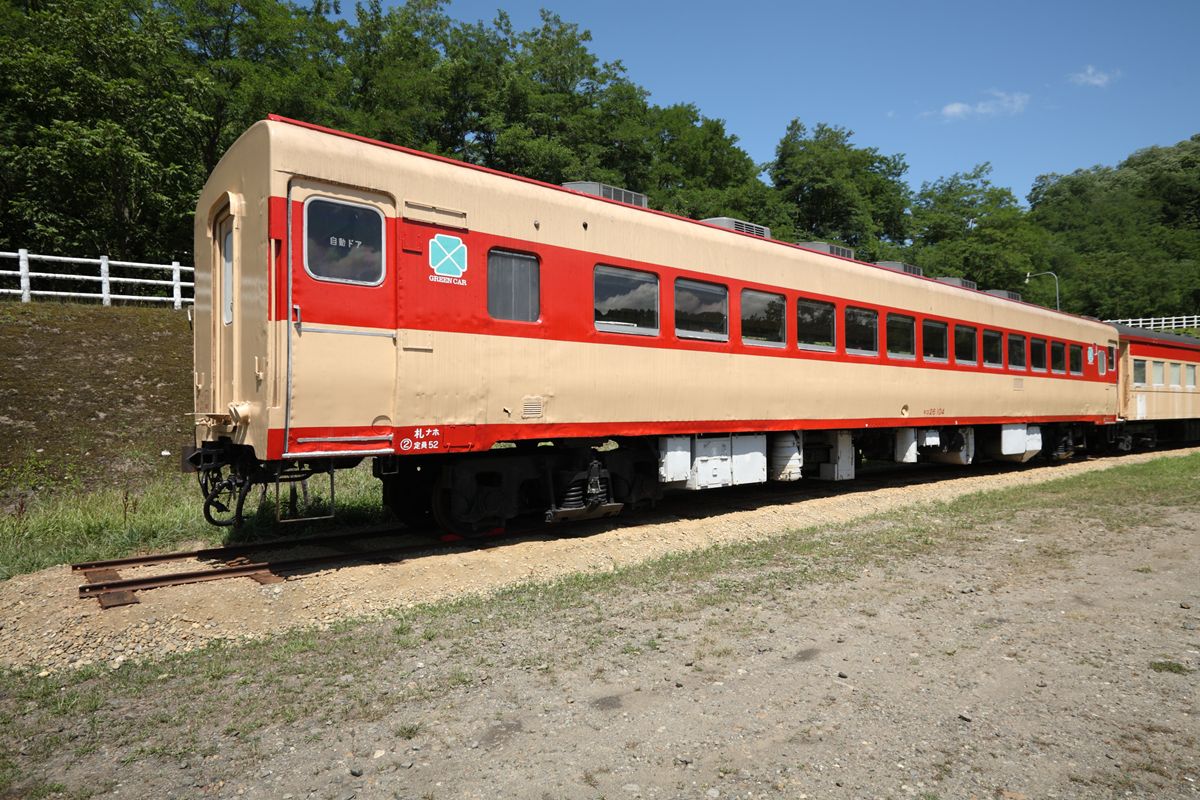

20121014_000.JPG三笠鉄道記念館に保存されているキロ26。車体表記はオリジナルの書体ではない。写真左が前位(1位=見えない側・2位=写真側)、右が後位(3位=見えない側・4位=写真側)。前位側が駆動台車のDT22(DT22AまたはC)、後位側がTR51(同)。

詳細な解説はwikipediaにこれでもかというくらい掲載されている。ただし、台車の各部の名称を知らないと理解しづらいかもしれない。


20121014_001.JPG35mmレンズではパースが出るからダメだな…。右の、車体から下りてくる管はトイレからの排水管だろうか(流し管ではない)。

20121014_002.JPG台車の写真は通常、真横からのものばかりなので、ここでは立体的に構造を把握できるようなものを。

Aは、上揺れ枕。車体の荷重をここで受ける。枕バネはコイルバネ、中央のDがその減衰装置(ダンパ)だ。Cが下揺れ枕で、Bの揺れ枕吊りで台車枠に減衰後の荷重を伝えている。

20121014_003.JPG中心ピン。荷重はほとんど負担しないものと記憶しているが、ちょっと確認がとれていない。
