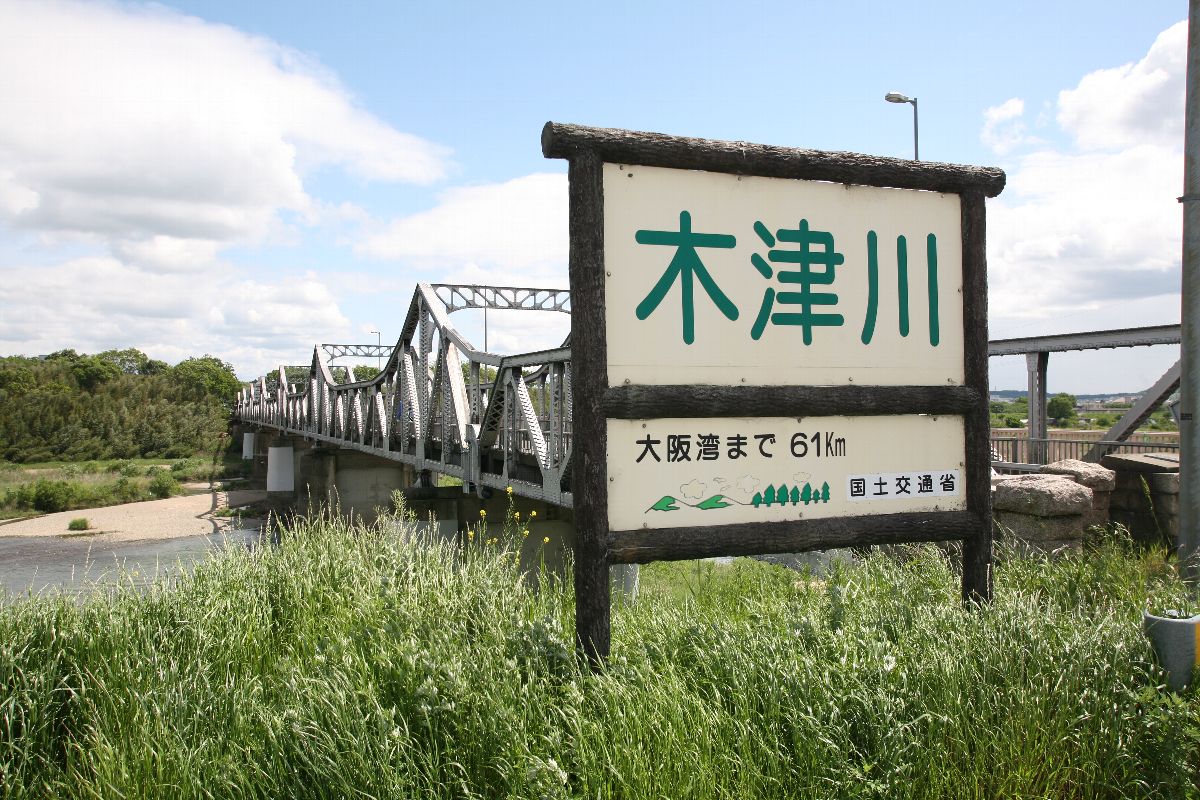

関西本線木津駅のすぐ北、木津川を国道24号が渡る泉大橋は、カンチレバートラスである。1950年(昭和25年)製の桁がかかるが、なぜか歴史的鋼橋集覧にはない。

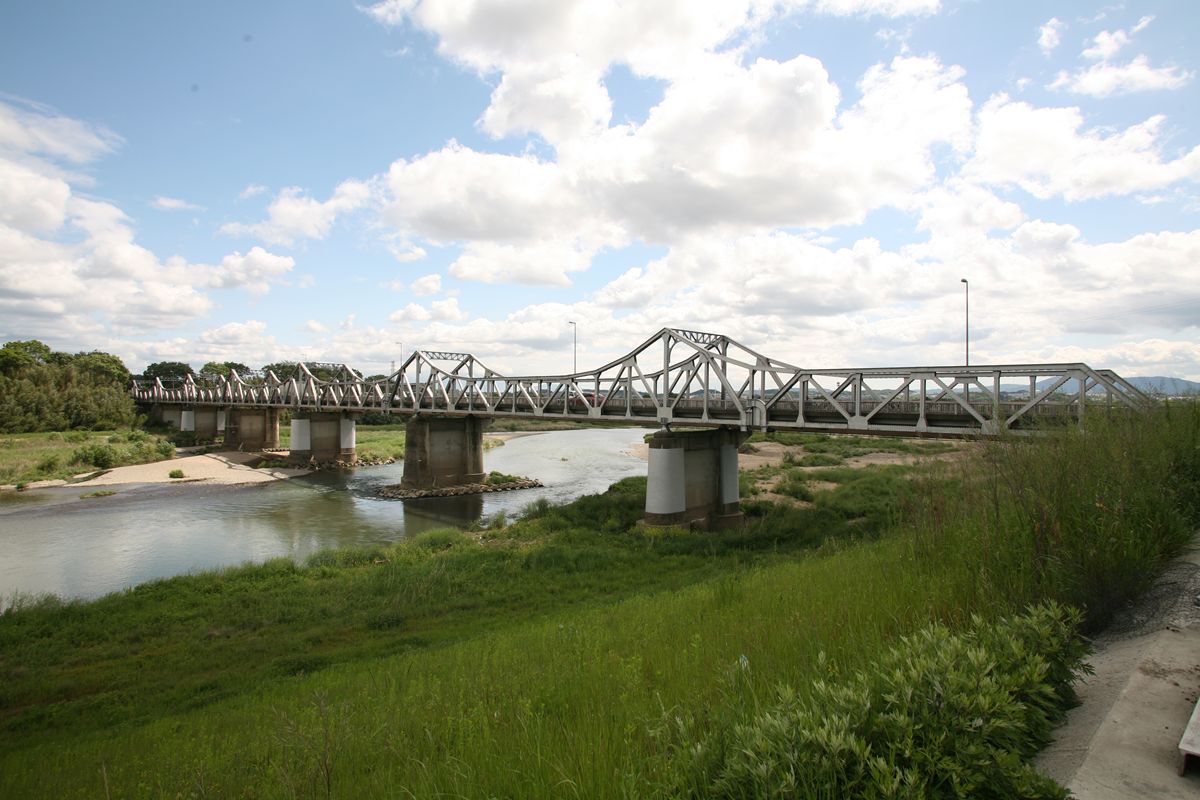

カンチレバートラスらしいリズミカルな9連の橋だが、右岸(北側)上流側(東側)から撮影している写真では、奥の画面左の南側2連が樹木に隠れて見えない。

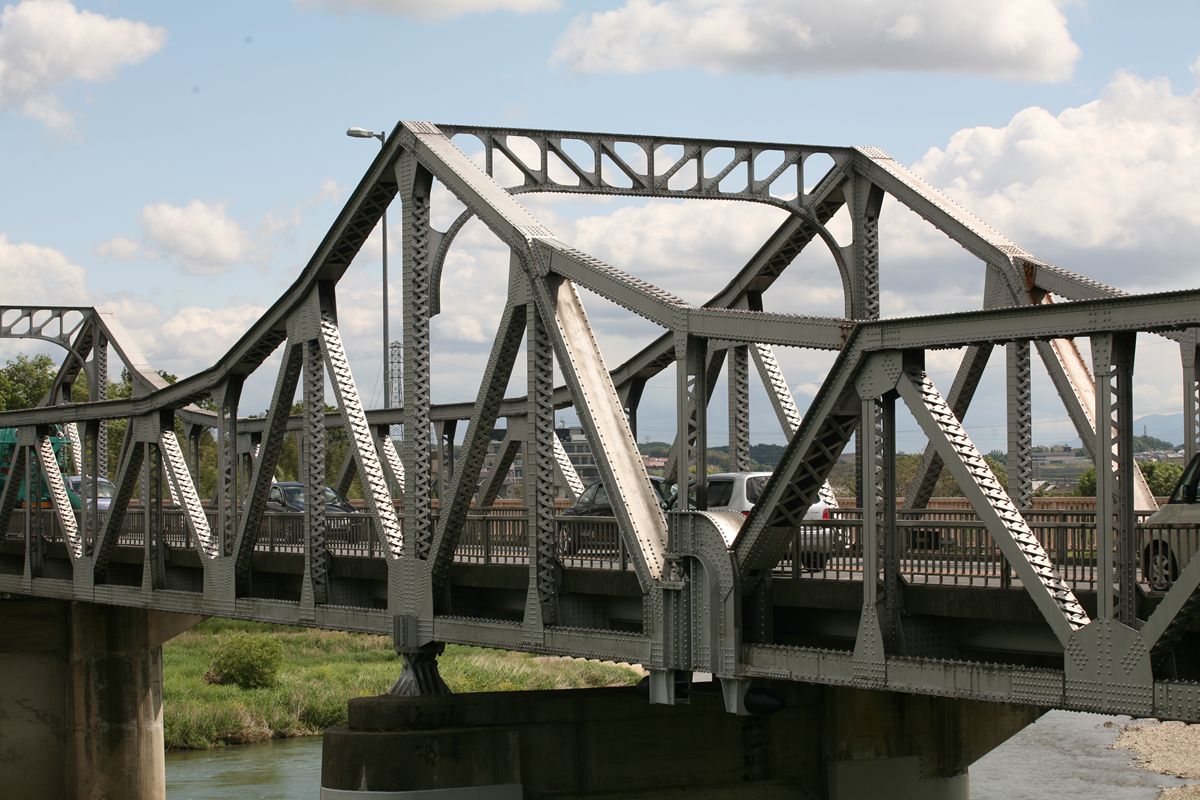

この泉大橋はかっこいい。力強く見える。その理由は、夥しいリベットと、カンチレバーらしい吊り掛け部の構造にあるだろう。こうだ。
IMG_3878_R.JPG実にメカメカしい色というか、カンチレバートラスはこうしたアルミ色じゃなきゃだめだと思わせる色。それを引き立てる部材。レーシングの存在感とリベットの存在感。これらが組み合わさって無類の力強さを発揮する。この橋に1時間以上もいてしまった。

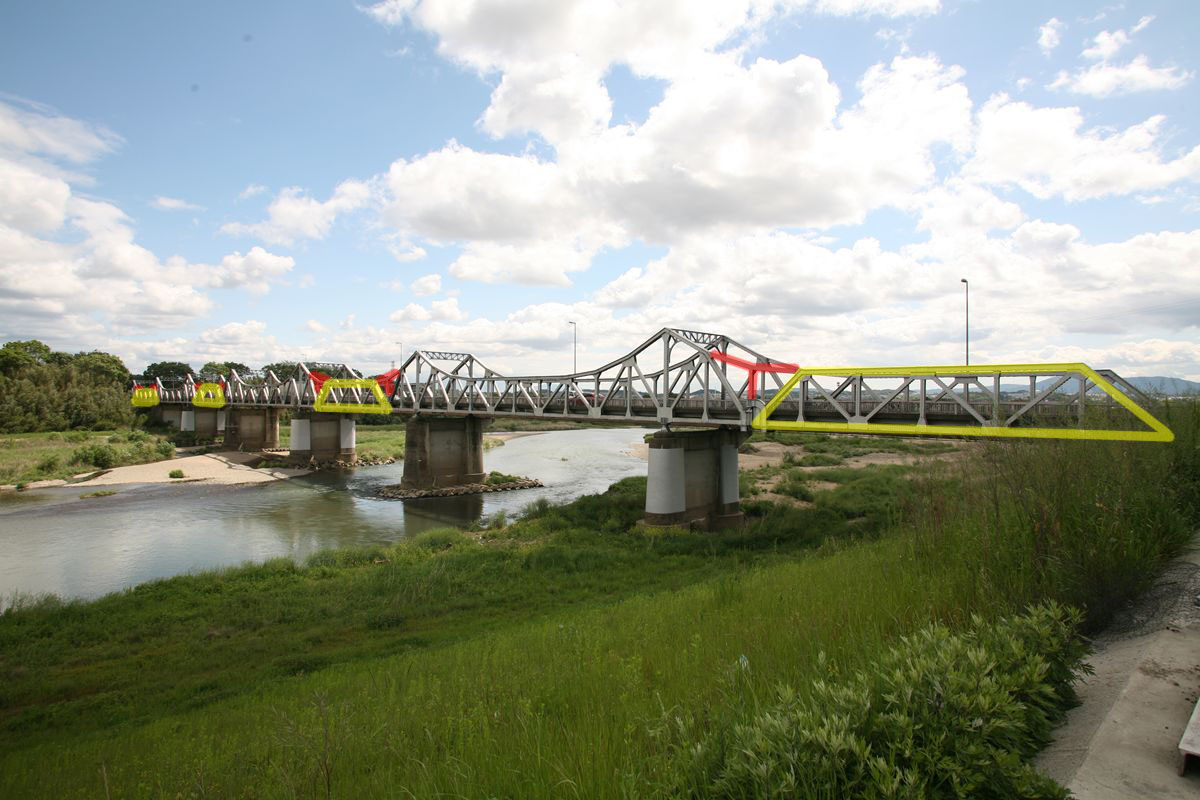

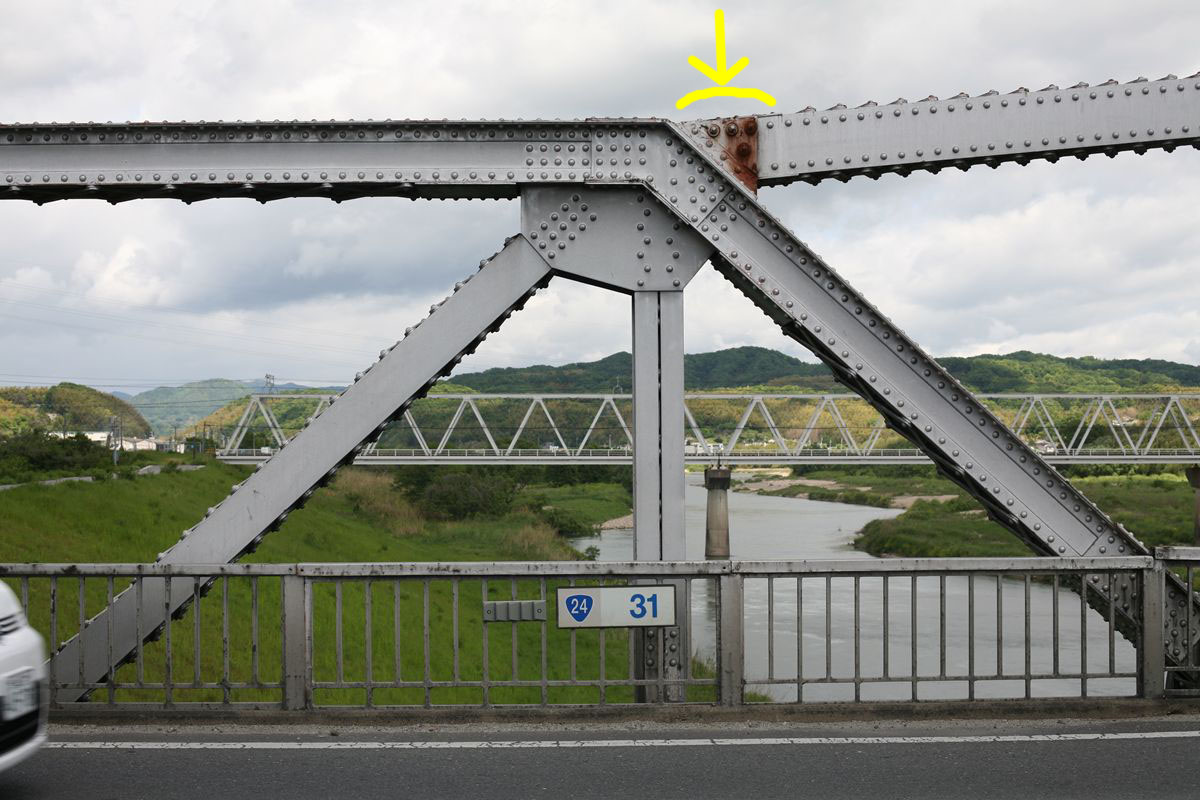

カンチレバーたる所以の吊り桁は、下記の黄色く記した部分である。なにもしていない部分は固定桁である。赤くした部分は、固定桁から吊り桁を摑んでいる部材であり、固定桁側に固定されている(後述)。
IMG_3865_R1.jpg両端部を含めた、第1、3、5、7、9連の部分。

まずは吊り掛け部を見る。

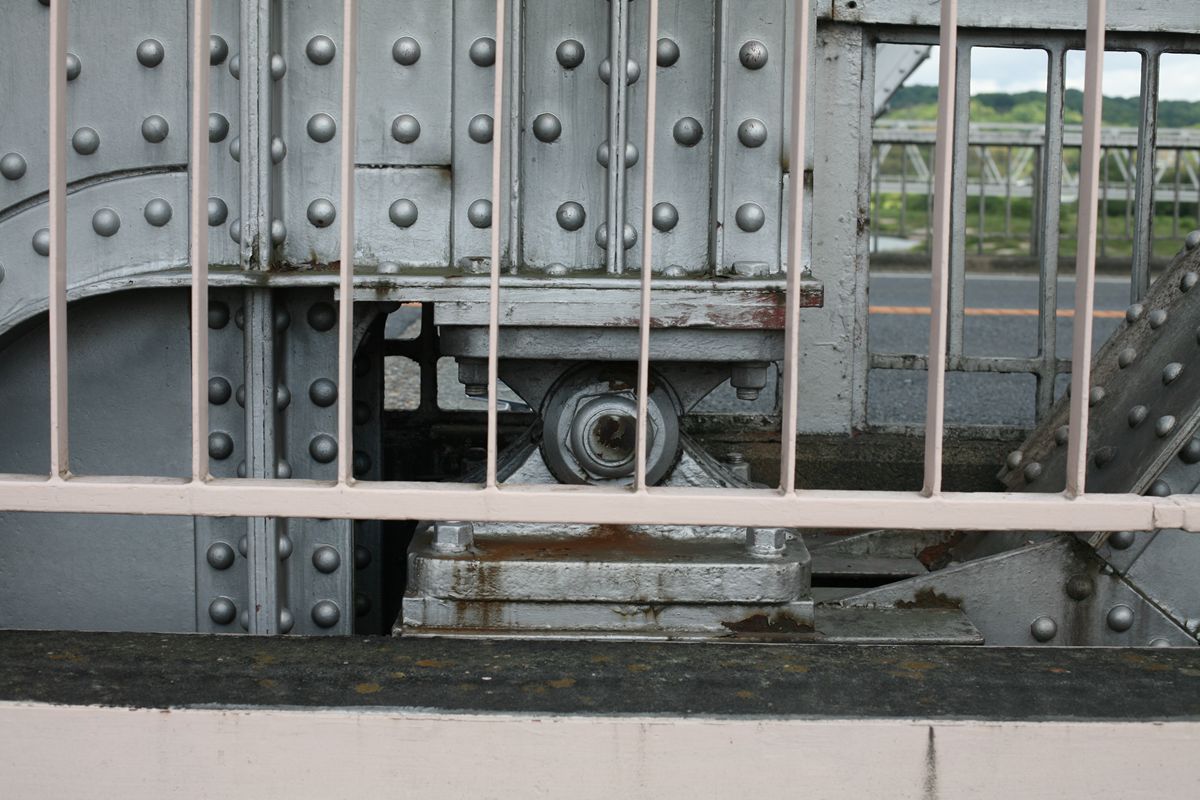

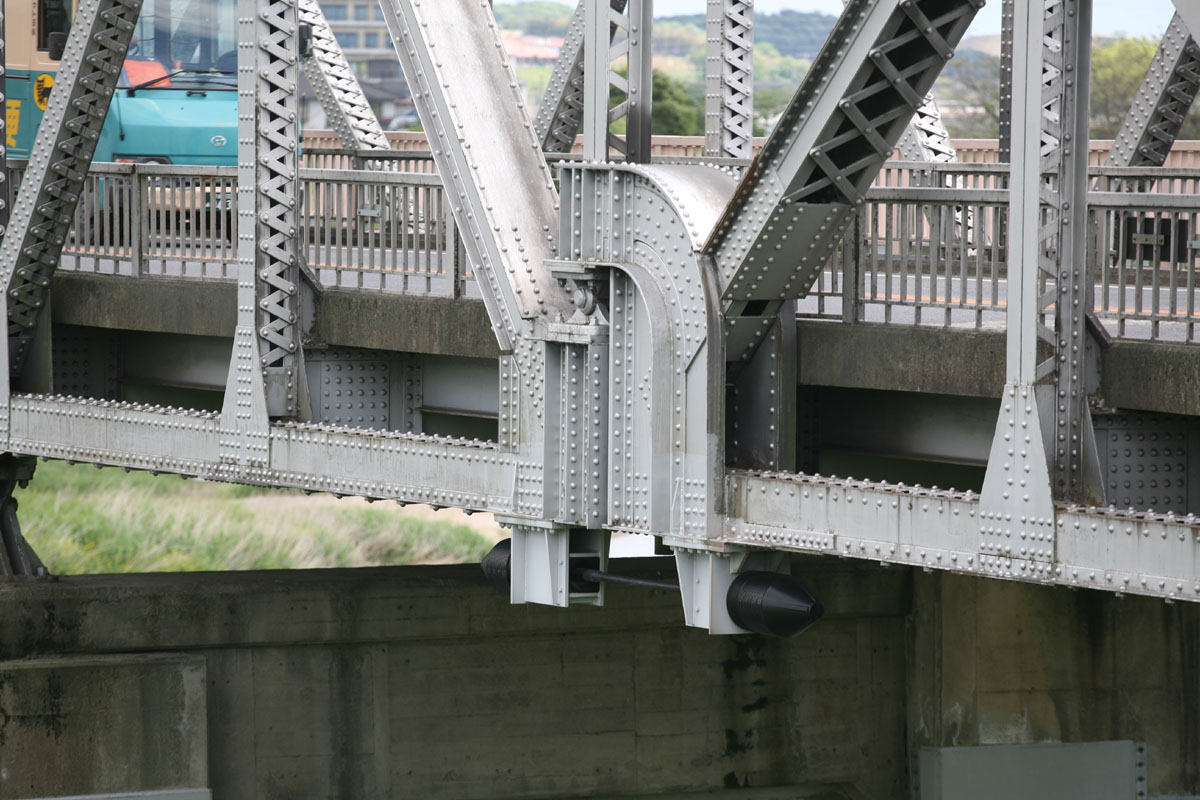

IMG_3869.JPGよく見て欲しい。吊り掛け部に、ちゃんとピン支承がある。河川敷から見上げるとこうだ。

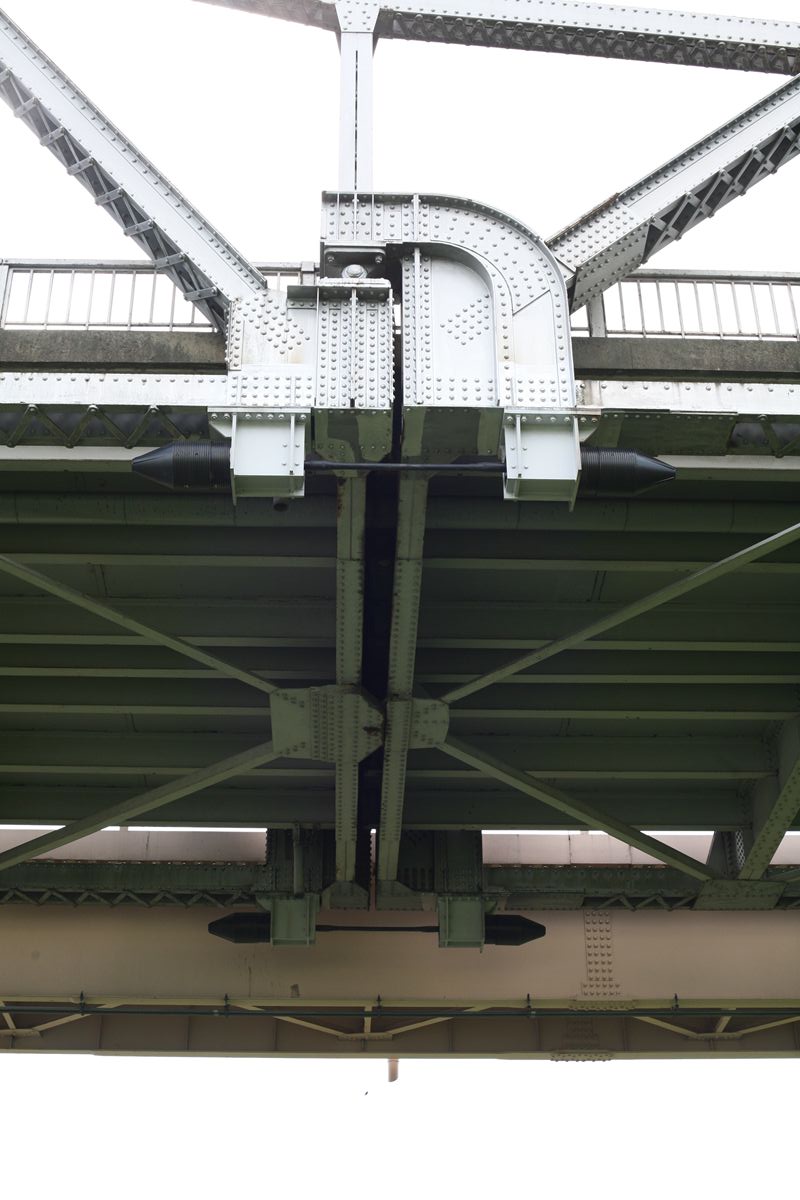

IMG_3841_R.JPGついでに床版の裏側も見て欲しい。当たり前だが、ちゃんとここで分離している。そして、落橋防止の部材が取り付けられている。この工事の入札公告はこれだ


この泉大橋は、下流側(西側)に歩道橋が付加されているので、実は間近で見ることができる。こんな感じに。

IMG_3849_R.JPGどうだろう、この重量感。左側が吊り桁、右側が固定桁である。

歩道橋からはこのようにも見える。






歩道橋にいても、大型車が走ると、ものすごく揺れる。わさわさと。そして、どこからかカラカラという金属音がする。どこからかというと、上部の吊り掛け部分からだった。

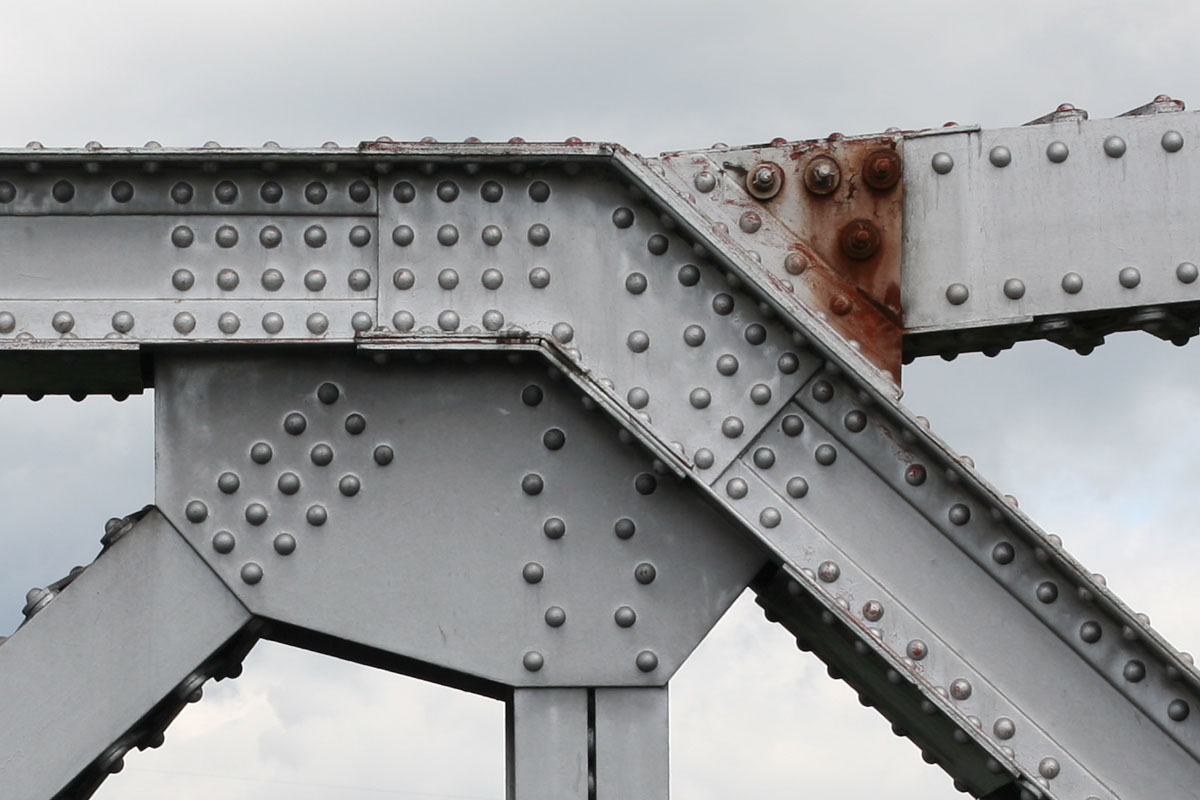

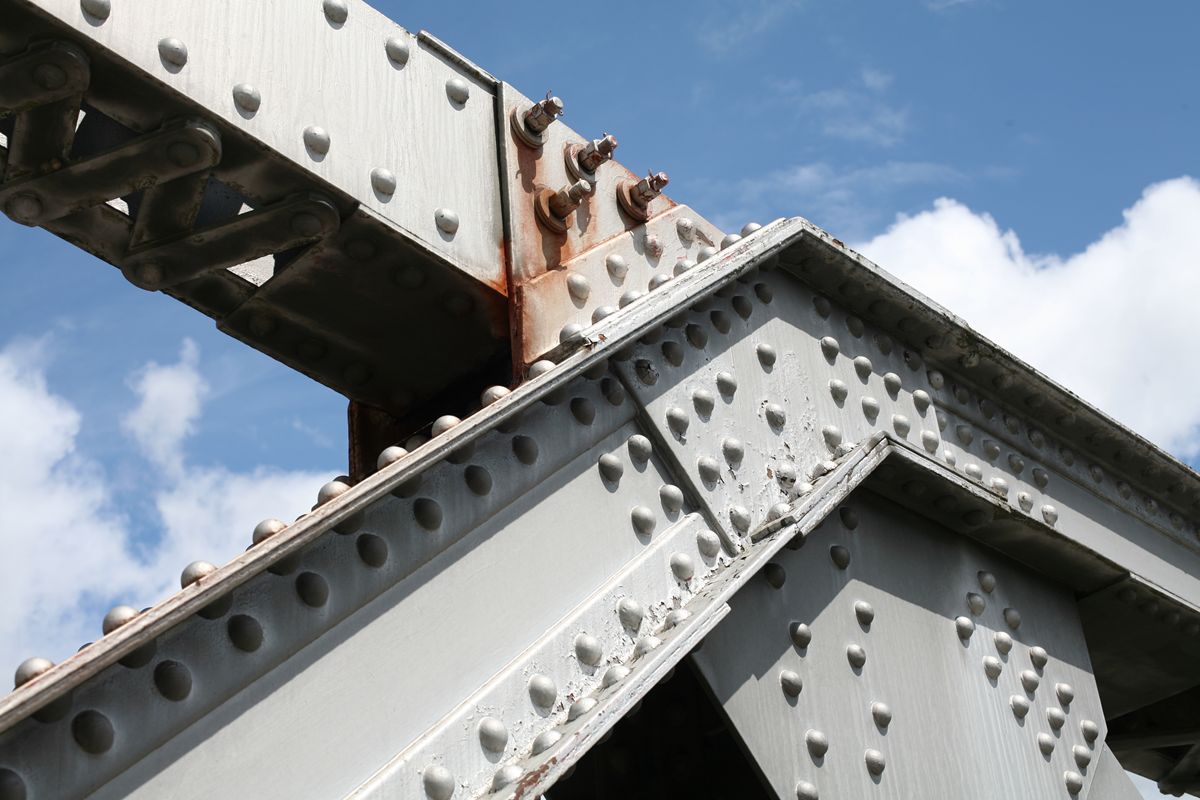

IMG_3846_R.JPGIMG_3846-1.jpgIMG_3856_R.JPG1枚目と2枚目は道路側から、3枚目の写真は外側から。冒頭から3枚目の写真の赤い部分のように、固定桁から吊り桁に向かって腕が延びている。吊り桁側は、このようにピン4本でその腕と接続されている。ピンなので、道路側には抜けてしまわないようにコッタを通しているだけ。固定していないので、桁が揺れるときにはピンが振動で回転し、あわせてコッタがカラカラと音を立てる。この様子では、摩耗も相当早く進むのではないかと思うが、金属の部材のしなやかさを考えると、吊り桁下部はピン支承で固定して、上部はズレないように押さえているだけ、に見えなくもない。

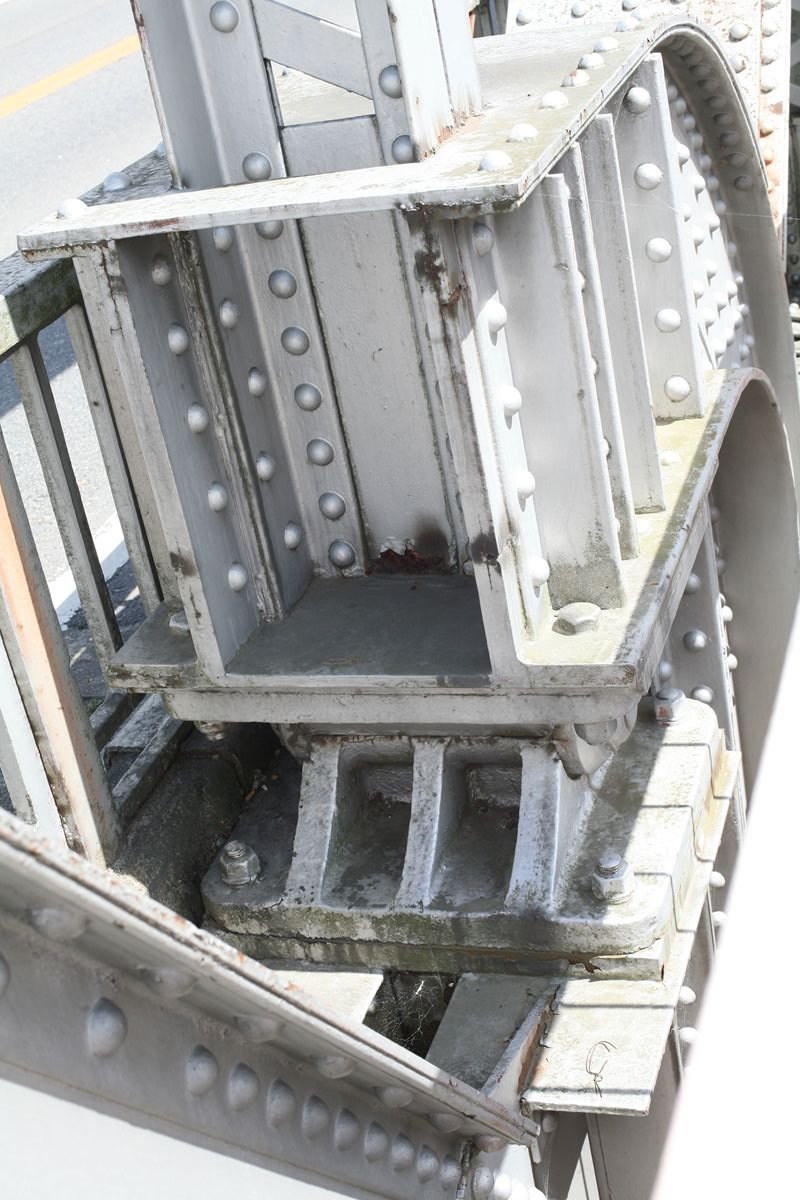

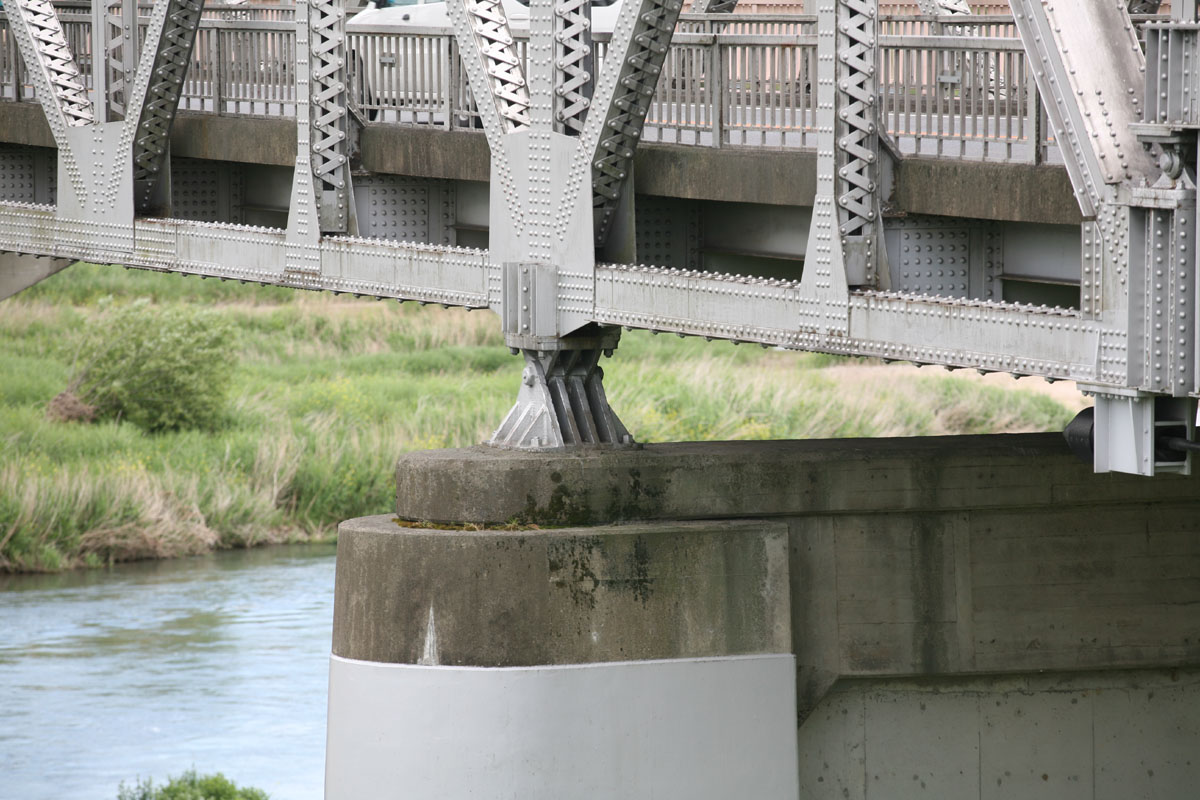

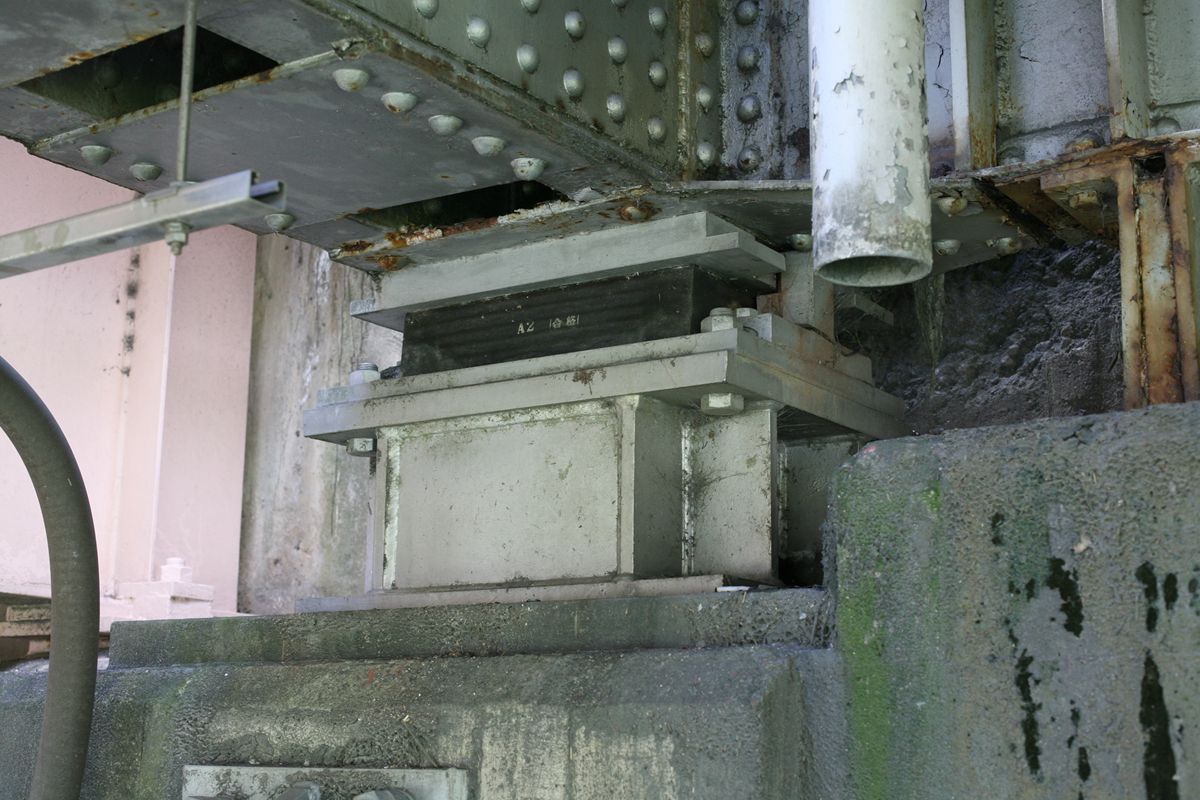

ちなみに、固定桁がどのように橋脚に載っかっているかというと、こうだ。固定桁の上流側(東側)のピン支承は橋脚に固定され、下流側(西側)の支承はピン支承の下にローラー支承があように見える(まさか平板ではあるまい)。


橋台側はこう。

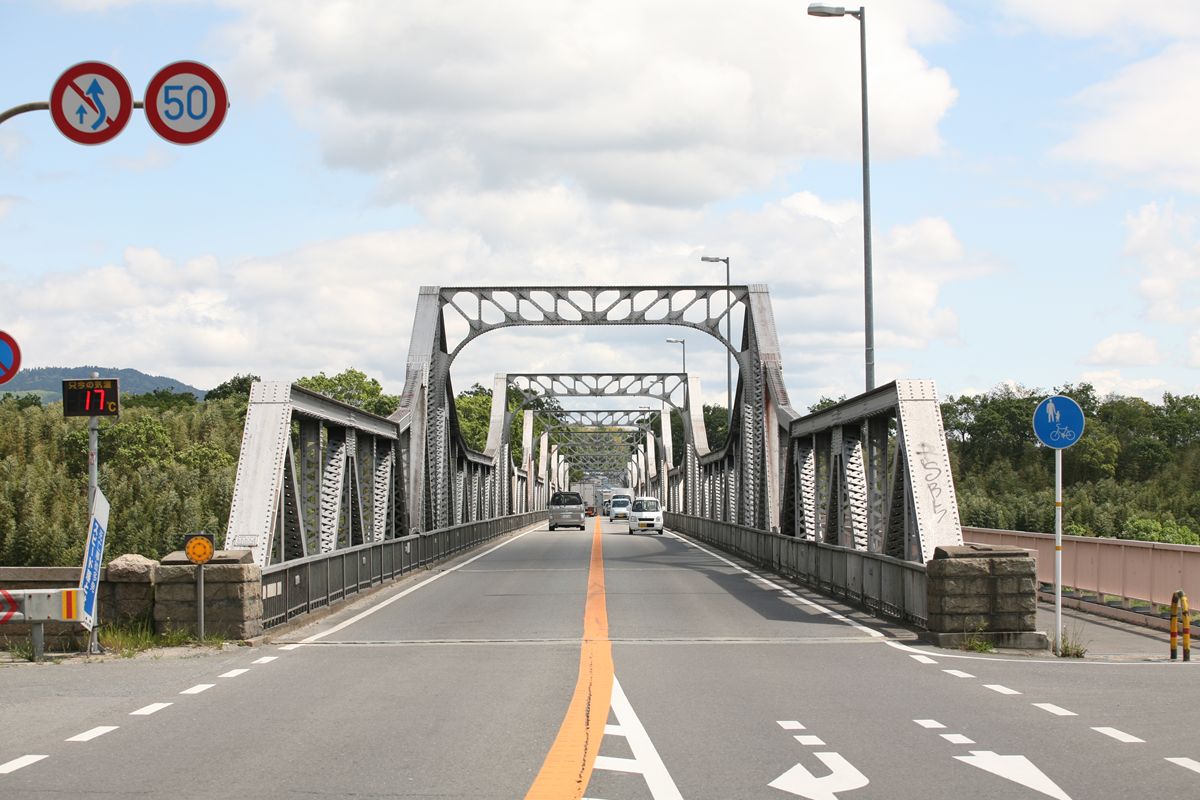

右岸(北側)の橋門はこうだ。
ここは大幹線・国道24号だけあって、なかなかクルマが途切れない。けっこう待った。なにしろ、1日2万4000台が通行する渋滞ポイントで、上流側にバイパスを作り、橋を架ける計画がある。(参考:京都府公共事業事前評価調書

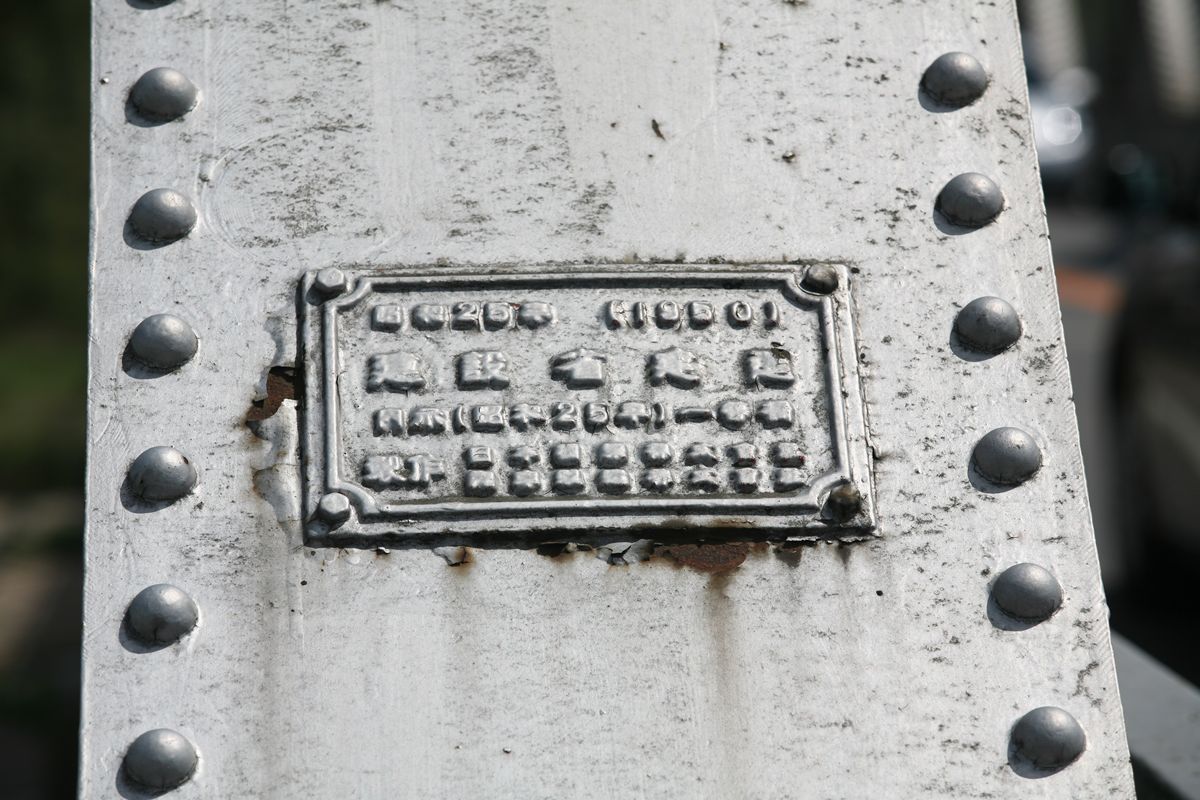

橋門左側に銘板がある。
昭和25年(1950)
建設省建造
内示(昭和25年)一等橋
製作 日本橋梁株式会社
××××株式会社

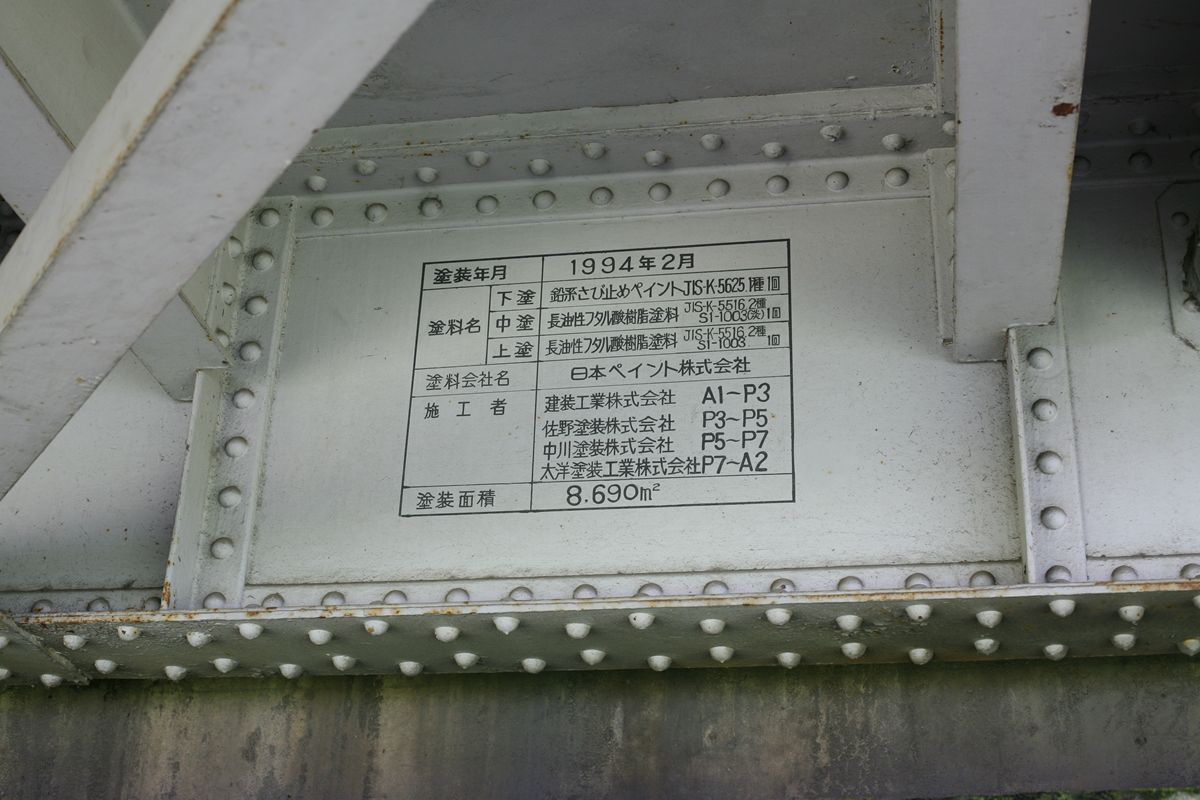

その下には塗装標記。

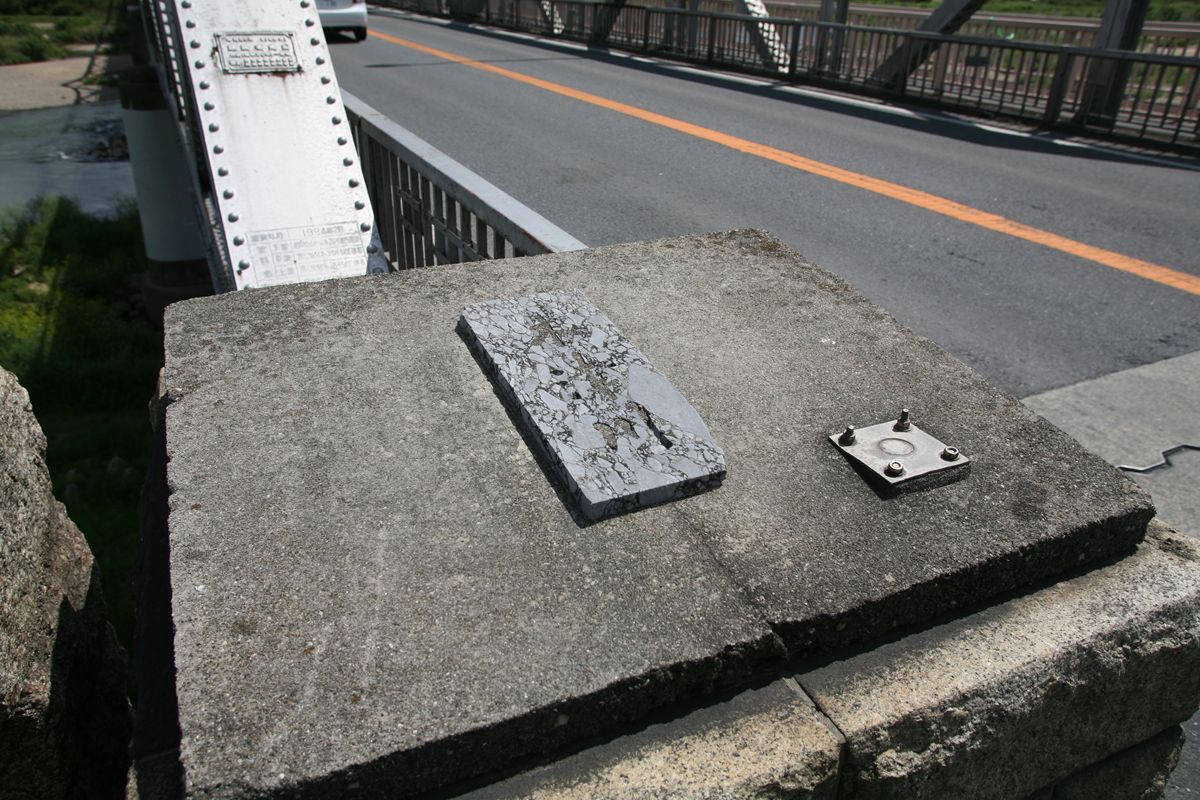

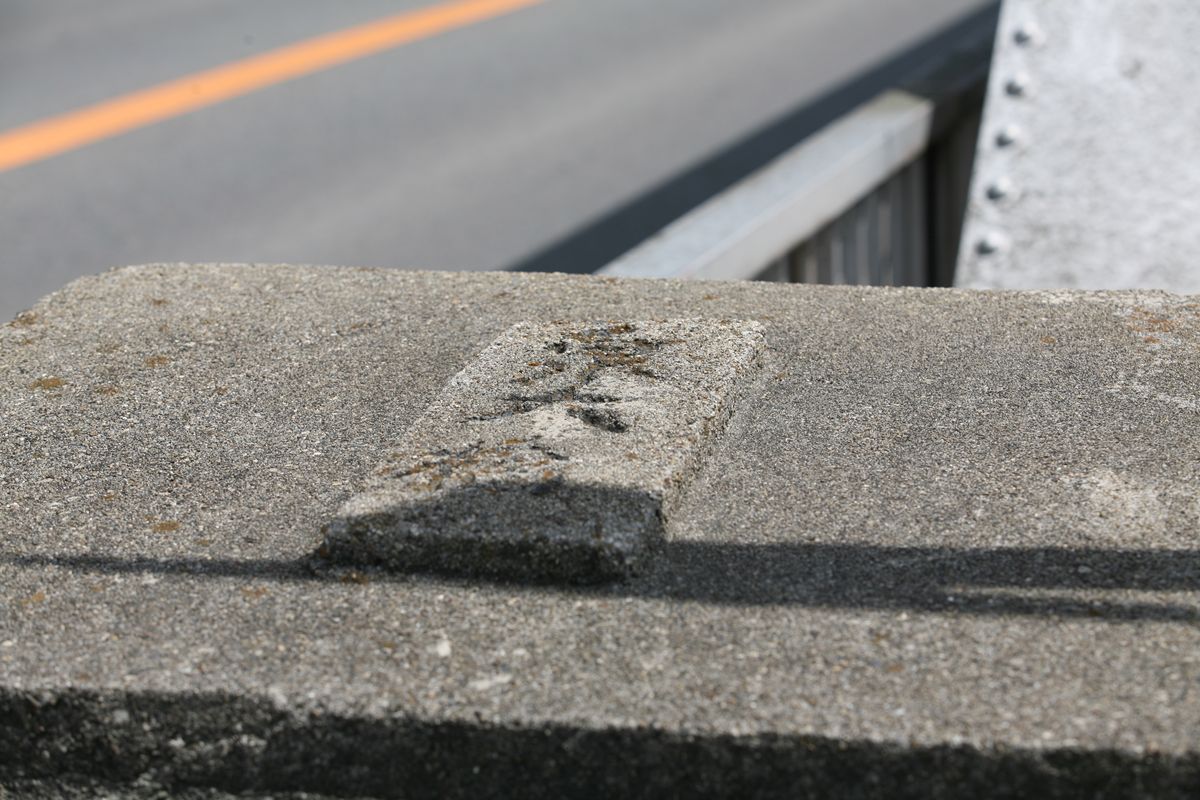

親柱は、なぜか寝ている。

「木津川」


IMG_3827_R.JPG泉大橋」

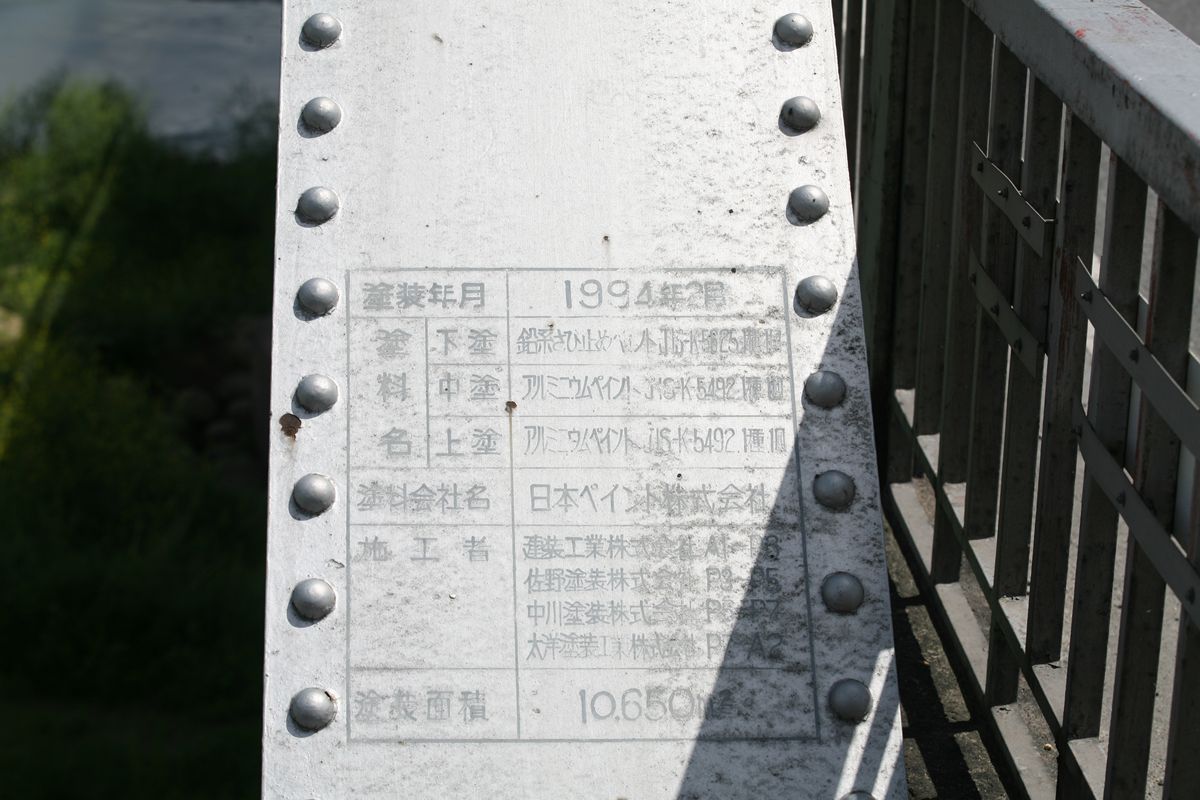

橋台に接する吊り桁の端梁にあった塗装標記。


この泉大橋について、土 木学会関西支部に解説がある。それを見ると、この泉大橋は全長383.6メートル、開設は昭和26年だ。

先に親柱が寝ていると書いたが、このサイトに興味深い記述がある。
泉橋は大正6年の洪水で流されたのち新形式の橋に架け換えられた。当時の写真から判断すると、上部工には木鉄混用のポニー型のボーストリングトラスが用いられていたようである。

木鉄混用? ポニーボーストリングトラス? どこかに古写真とか転がってない? 木鉄混用、というのがとても気にかかる。そして、親柱だ。
IMG_3813.jpg画面右下端を見て欲しい。なにか、門柱のように見えないだろうか。右端で画面から書けているのが、親柱が寝ている台座である。

グーグルのストリートビューを見てみよう。

大きな地図で見る

この門柱の正体はなんなのだろう? どなたか引き継いで調べてくださらぬか。
