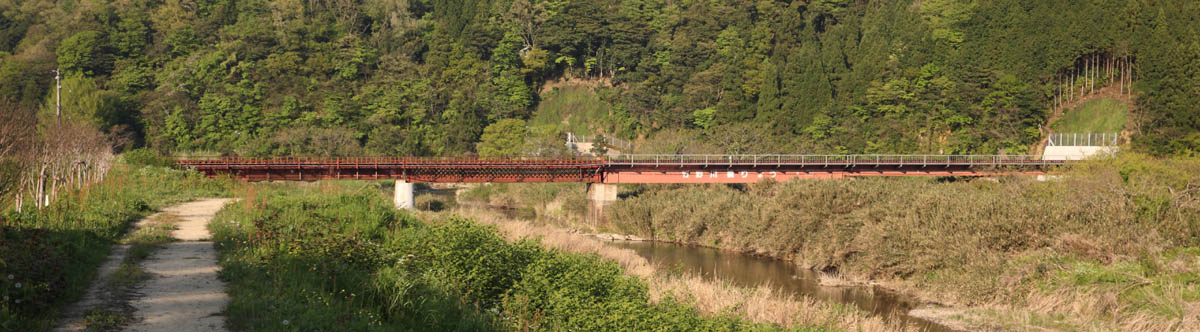

竹の川橋梁は5連のガーダー橋である。そのうちの第4連(京都側=写真右から数えて四つ目)がラチスガーダー。おもしろいことに、第1連~第3連は国鉄になってからの架け替え桁(製作年不明)、第5連は鉄道省時代の桁であり、つまり3種類の桁が架かっている。

歴史的鋼橋集覧によれば、当初は第1連~第3連のみで、後年、おそらく高水敷の拡幅とともに第4連・5連が追加された。第1連~第3連は新しいので、当初の桁を取り替えているのだと思う。

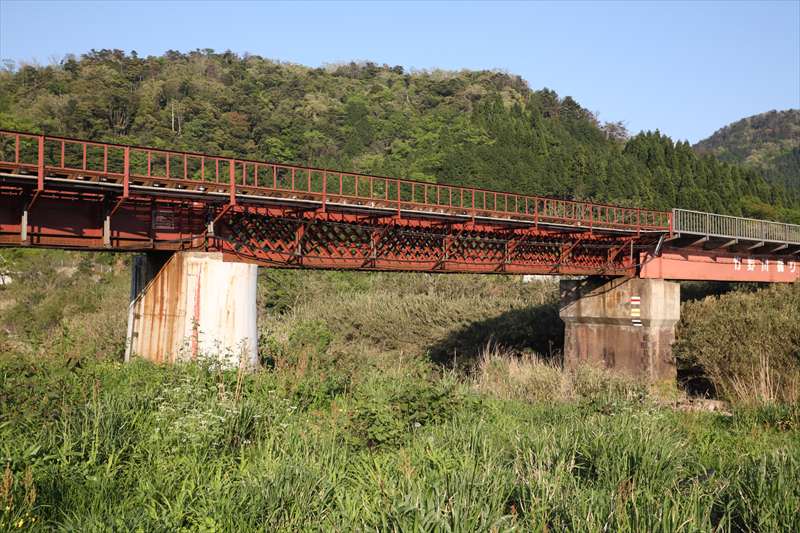

第4連のラティス桁。橋脚にも注目して欲しい。第3連(右)と共用する橋脚はコンクリート製だが、第5連(左)と共用するものは煉瓦製の上にコンクリートを塗ったものだ。

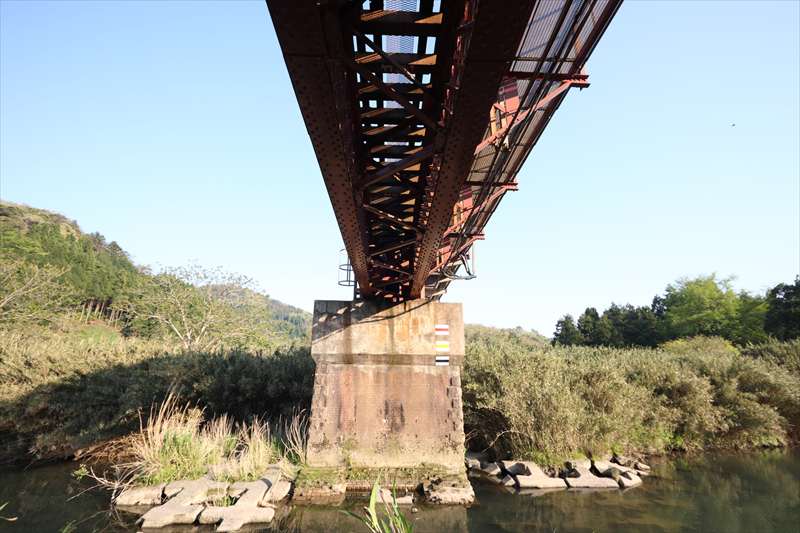

ラティス桁の裏側とコンクリート製橋脚。

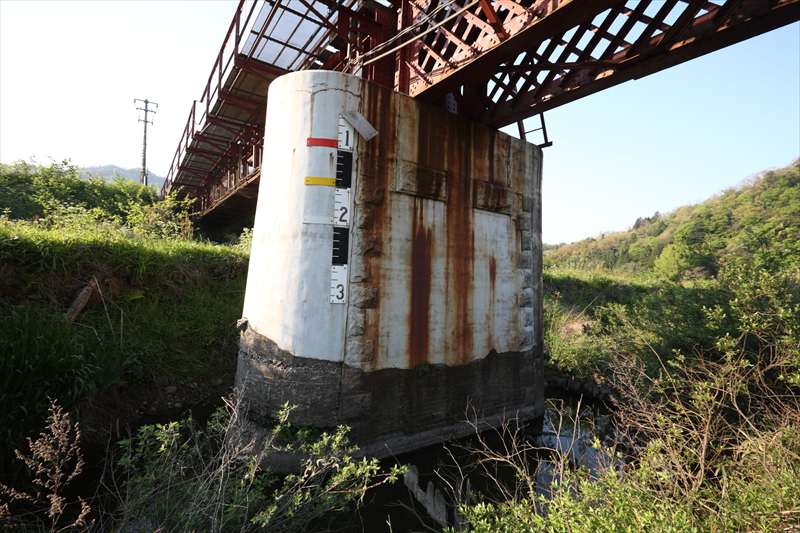

こちらは煉瓦製橋脚。隅石が貼られている。

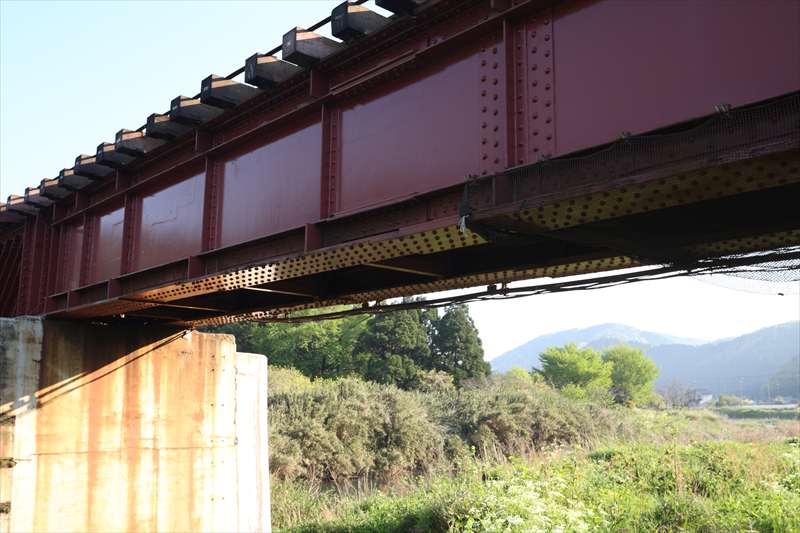

第5連は、上下が補強されている。設計荷重はKS15なので、補強は活荷重増大のためではなく桁の老朽化のためだろうか。形式は「作30年式」ではあるが、補強は形式とは関係ない。おかげで下フランジ(カバープレートというべきか)の幅が広くなっている。
