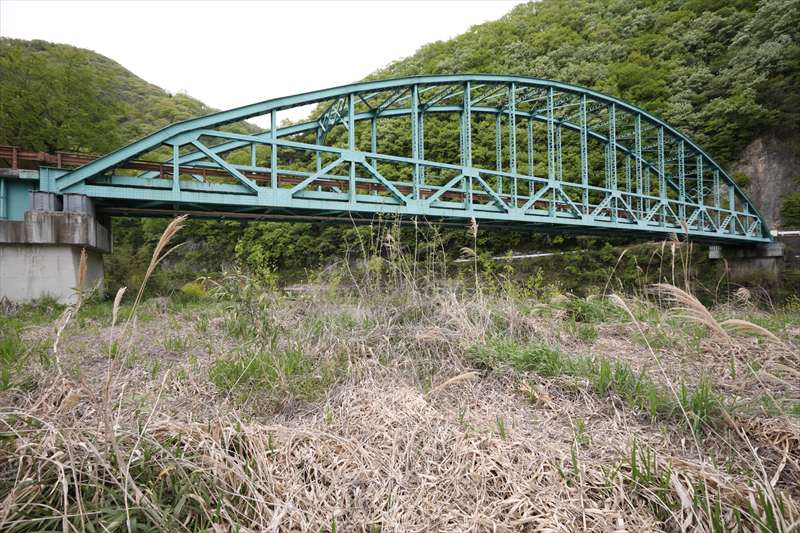

田井橋。ランガートラス。スパンはなんと88.2m(歴史的鋼橋集覧による)。

おもしろいのは立地で、高梁川がもっとも狭まるこの部分を最短距離で渡ろうとしているのだろう、アプローチの道からカクッと角度をつけて川を渡っている。そして渡った先では直角に右カーブとなる。

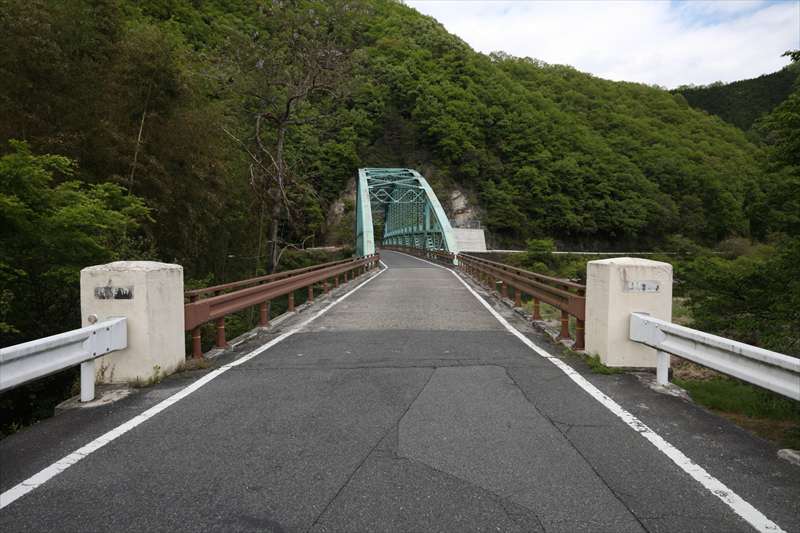

上の写真は南側。手前の鈑桁については後述する。親橋が残り、左は「田井橋」、右は「昭和二十九年竣工」。この橋の開通は昭和12年だが親柱にこうあるのは、手前の鈑桁は増設桁であるためだ。

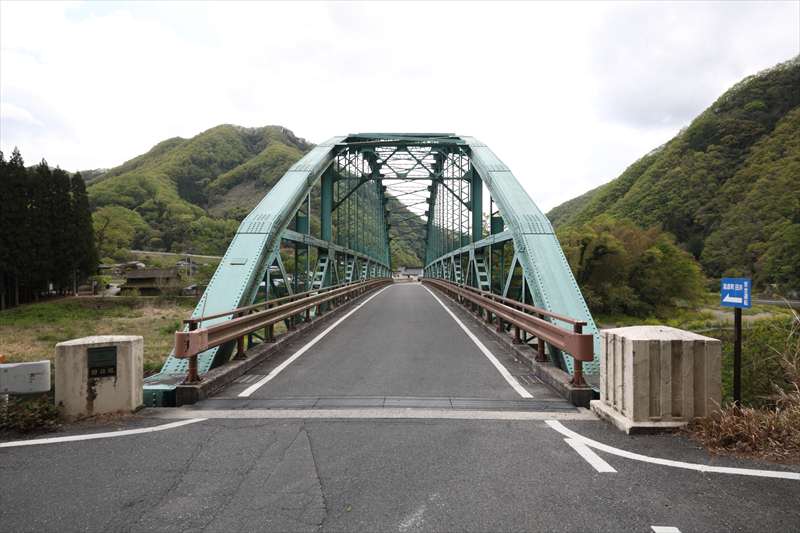

対岸の北側、左の親柱は土木学会の選奨土木遺産のプレートと、その下に「田井橋」。右の親柱にはなにもない。選奨土木遺産は「室戸台風の災害復旧橋梁群」のひとつとして選ばれている。室戸台風といっても昭和36年の「第2」ではなく(こちらのほうが有名である気がする)、昭和9年のものだ。

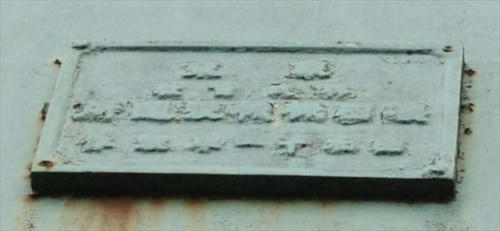

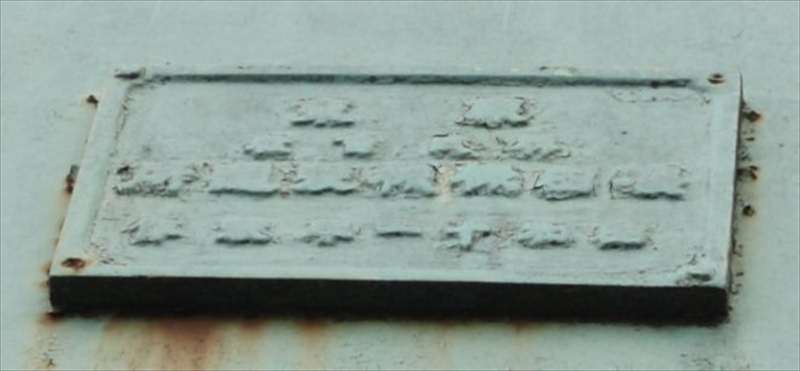

北側の銘板(南側にもある)。

  • 東京
  • 株式会社
  • 桜田機械製作所
  • 昭和十一年製作

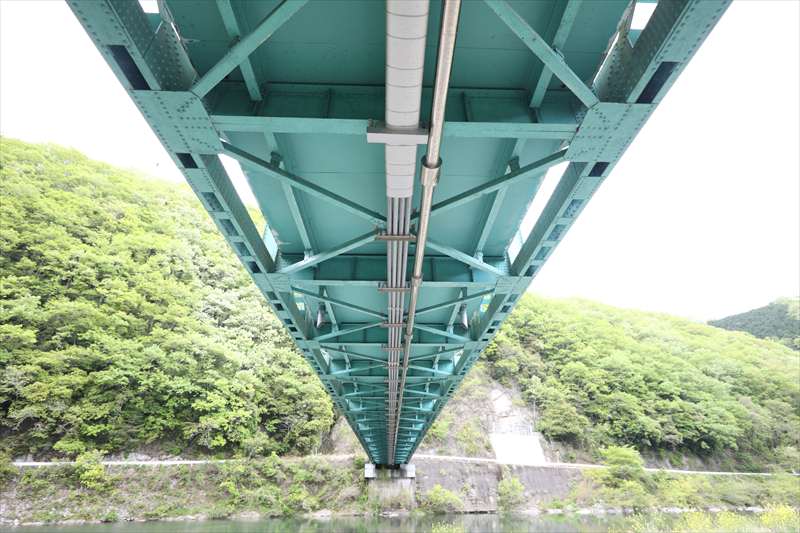

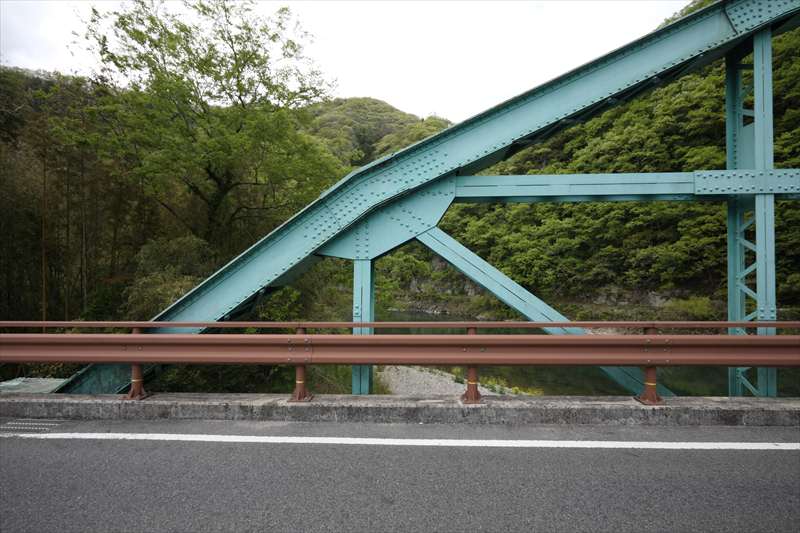

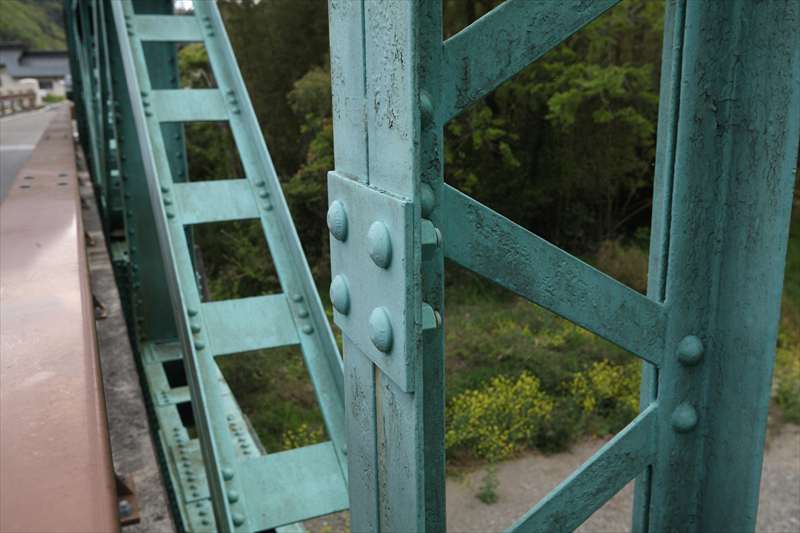

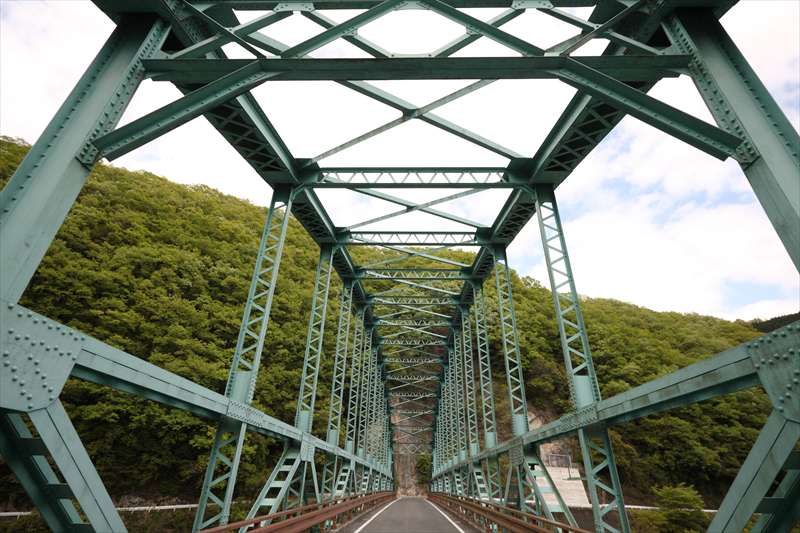

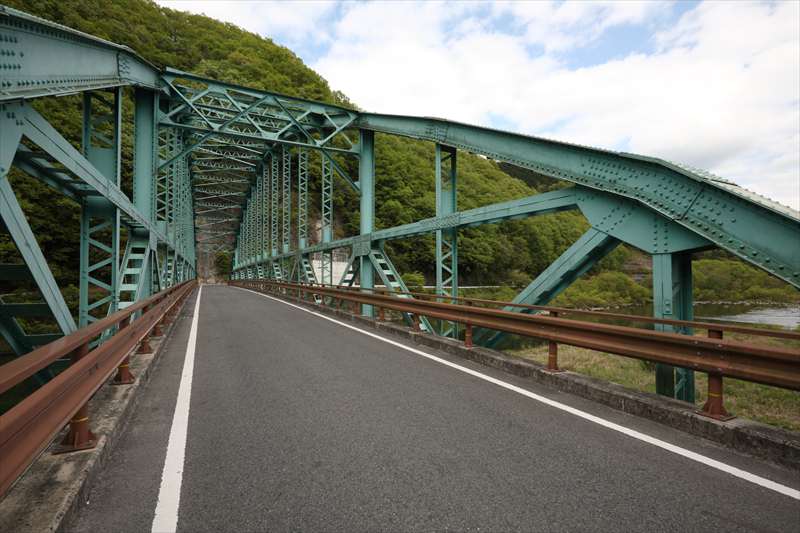

ランガートラスのアングル。直上の写真は吊り材に補強が入った部分で、ボルト留めとなっている。

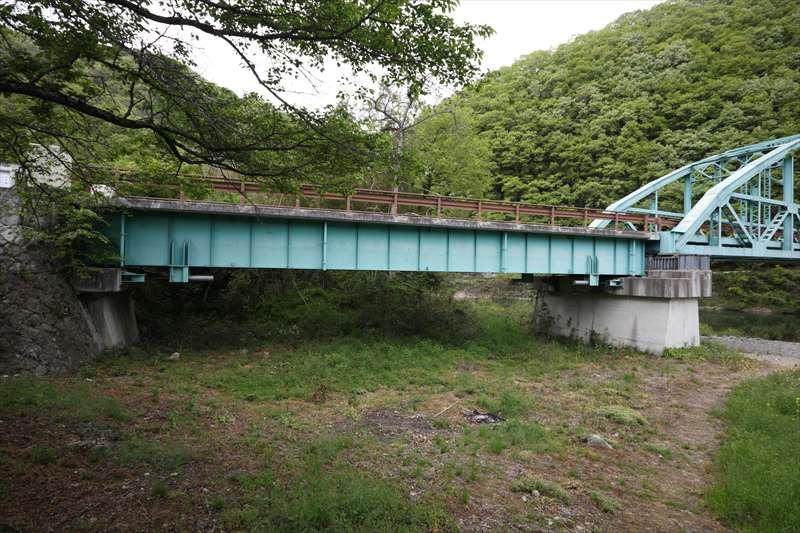

追加された鈑桁。25.5m。加設されたものだ。当初は高梁川の「イン側」がこんなになっているとは思わなかったのではないだろうか。
