昨日の羽越本線 山倉川橋梁のすぐ横にある水管橋。

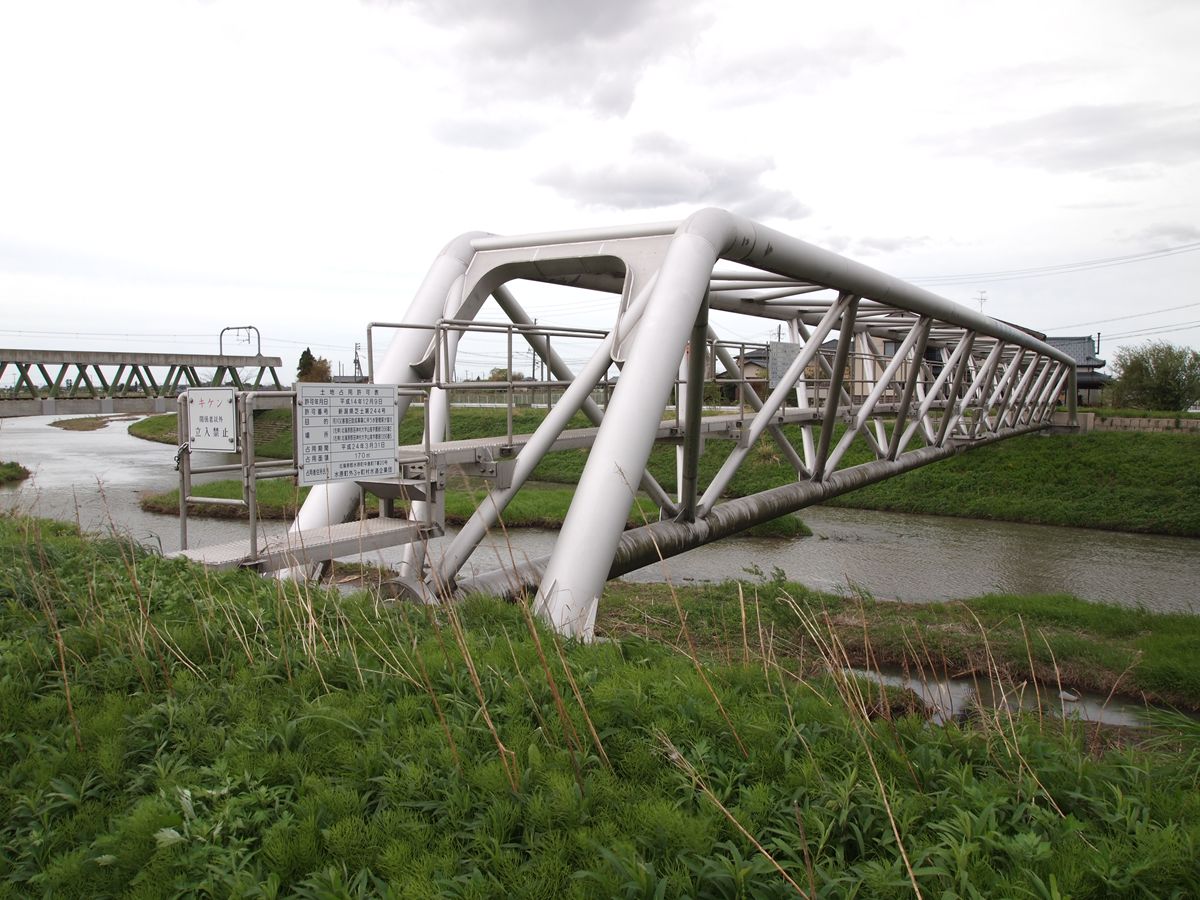

20120509_000.JPGなんというか…太い。水管は下弦(というのだろうか、三弦橋も)であって、上弦(上側の並行する2本)は水管を保持する構造物。橋門構の造形に惚れ惚れする。

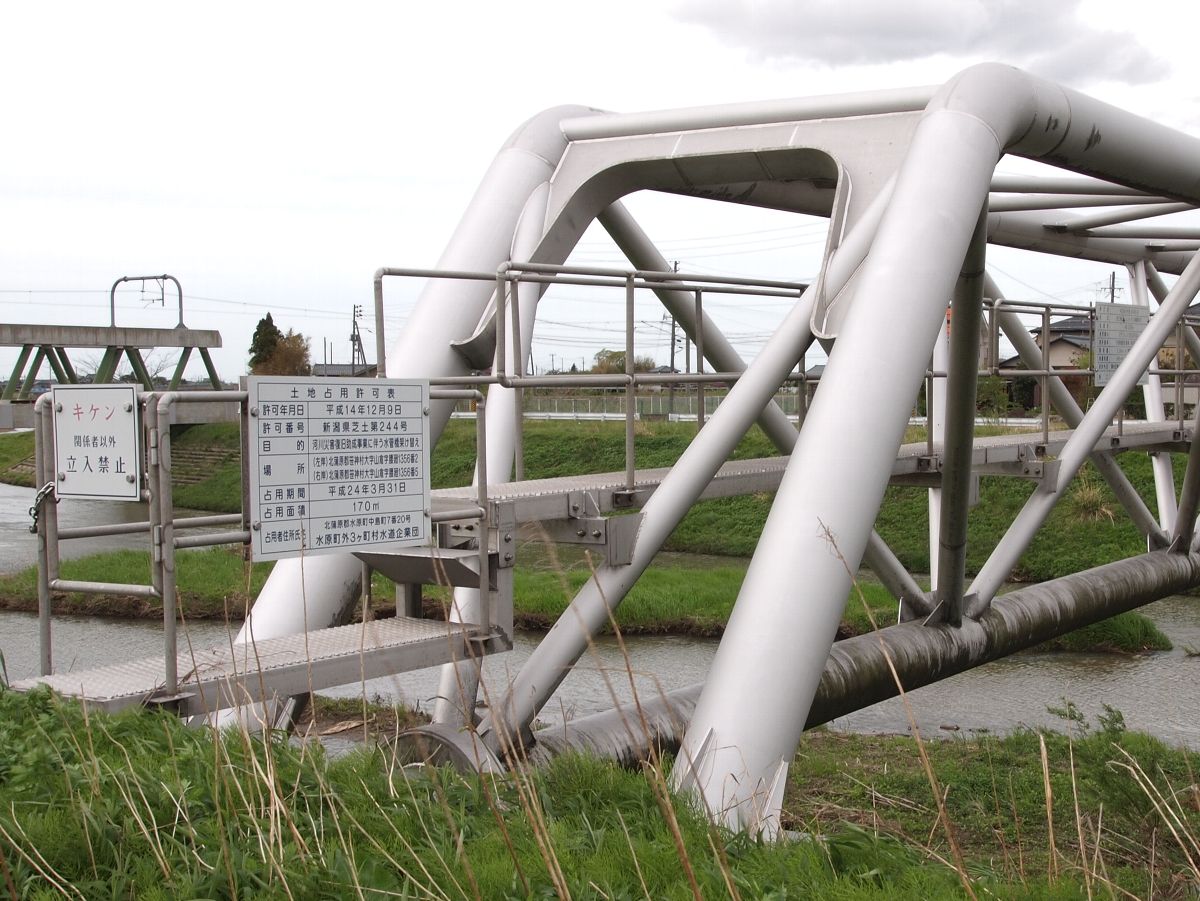

20120509_005.jpg三弦橋だと、端柱に相当する部分にも斜材(というのだろうか)が入るのだな。それが、まるで映画「スクワーム」で頬に食い込んだ虫のごとく、橋門構にもぐりこんでいる。橋門構もまた、周縁部が折り返されており、かつ美しく溶接されており、さらに銀色塗装とあいまって、非常にソリッドな印象を持つ。

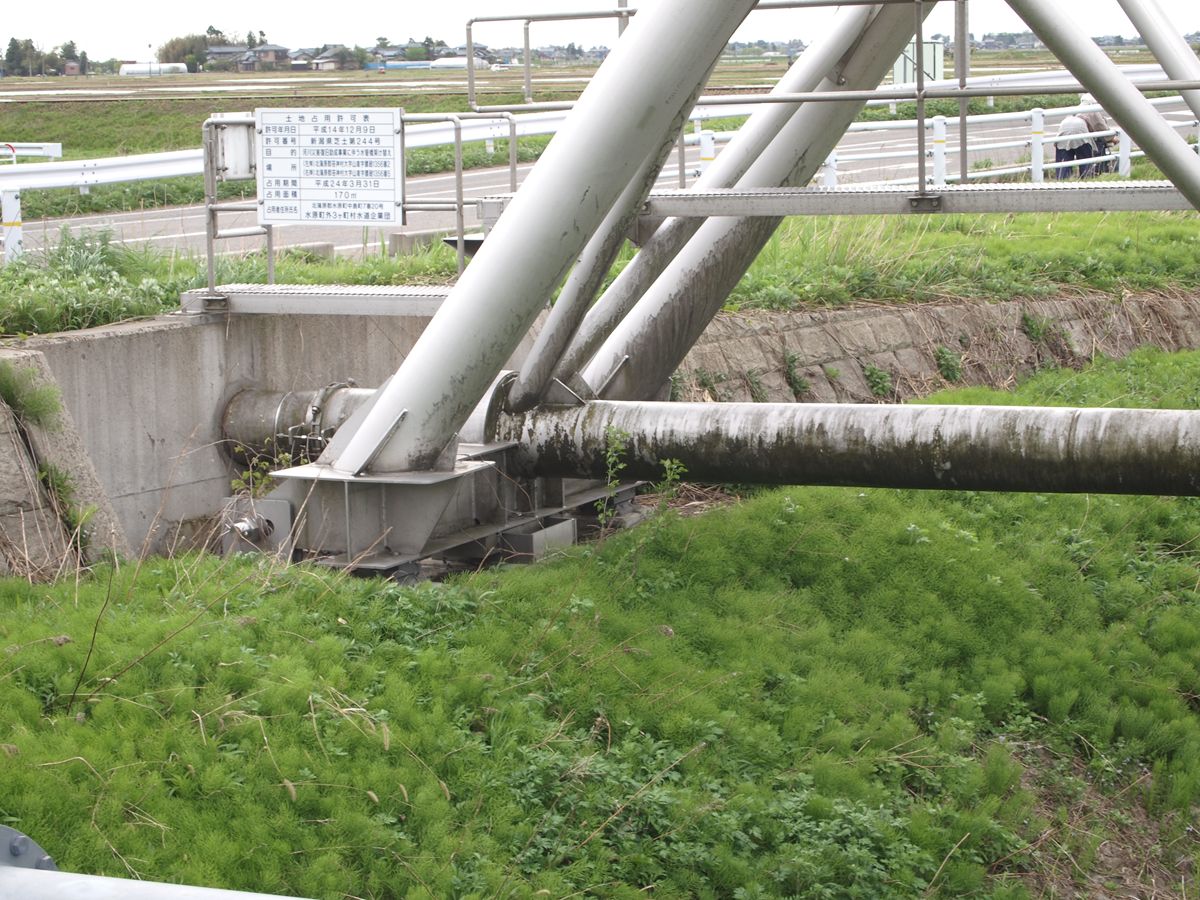

20120509_002.JPGこんな感じで土中から水管が突き出ている。

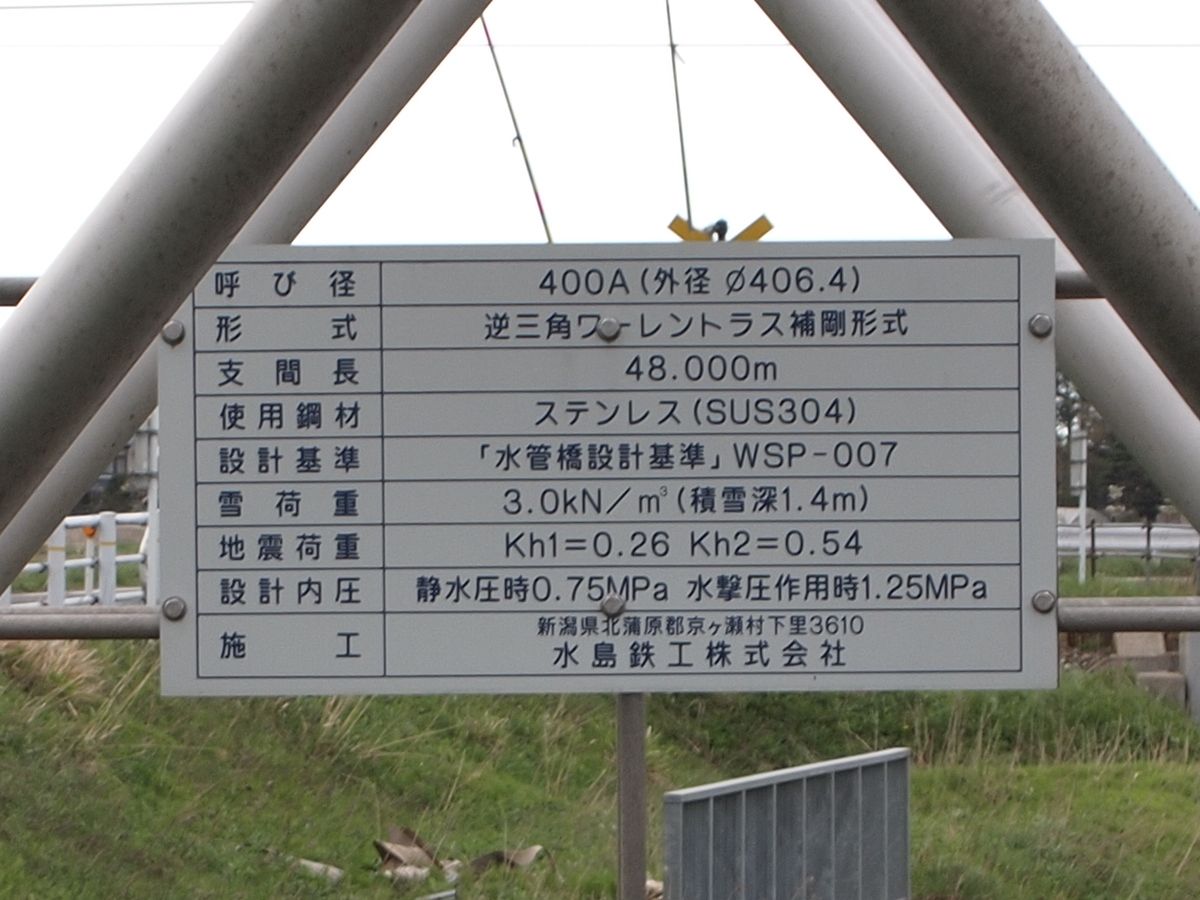

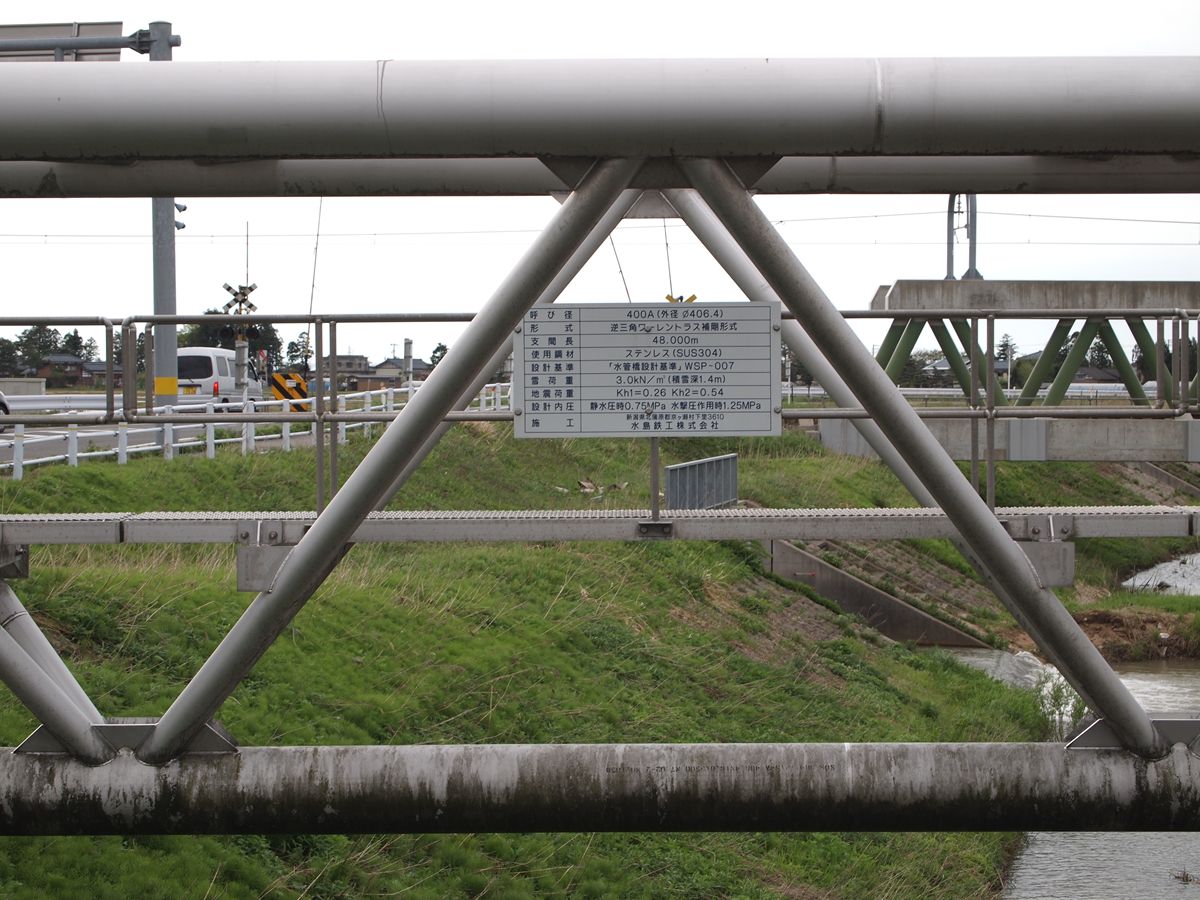

20120509_001.JPG美しい…と思っていると、銘板、ではないな、仕様が書かれた板が掲示されている。

20120509_006.jpg呼び径:400A(外径φ406.4)
形式:逆三角ワーレントラス補剛形式
支間長:48.000m
使用鋼材:ステンレス(SUS304)
設計基準:「水管橋設計基準」WSP-007
雪荷重:3.0kN/m^3(積雪深1.4m)
地震荷重:Kh1=0.26 Kh2=0.54
設計内圧:静水圧時0.75MPa 水撃圧作用時1.25MPa
施工:新潟県北蒲原郡京ヶ瀬村下里3610 水島鉄工株式会社

「逆三角ワーレントラス補剛形式」というのか。たしかに、メインは下弦の水管であり、それを上弦2本が補剛しているんだもんな。しかし、道路橋などは左右のトラスが床版を補剛しているのだけれど、いちいちそうは言わない。検索してみると、水管橋で使われる用語のようだ。

施工の水島鉄工を検索したら、すばらしいサイトをお持ちではないか。
施工例に、この折居川の水管橋がある。

* * *

おもしろいことに……

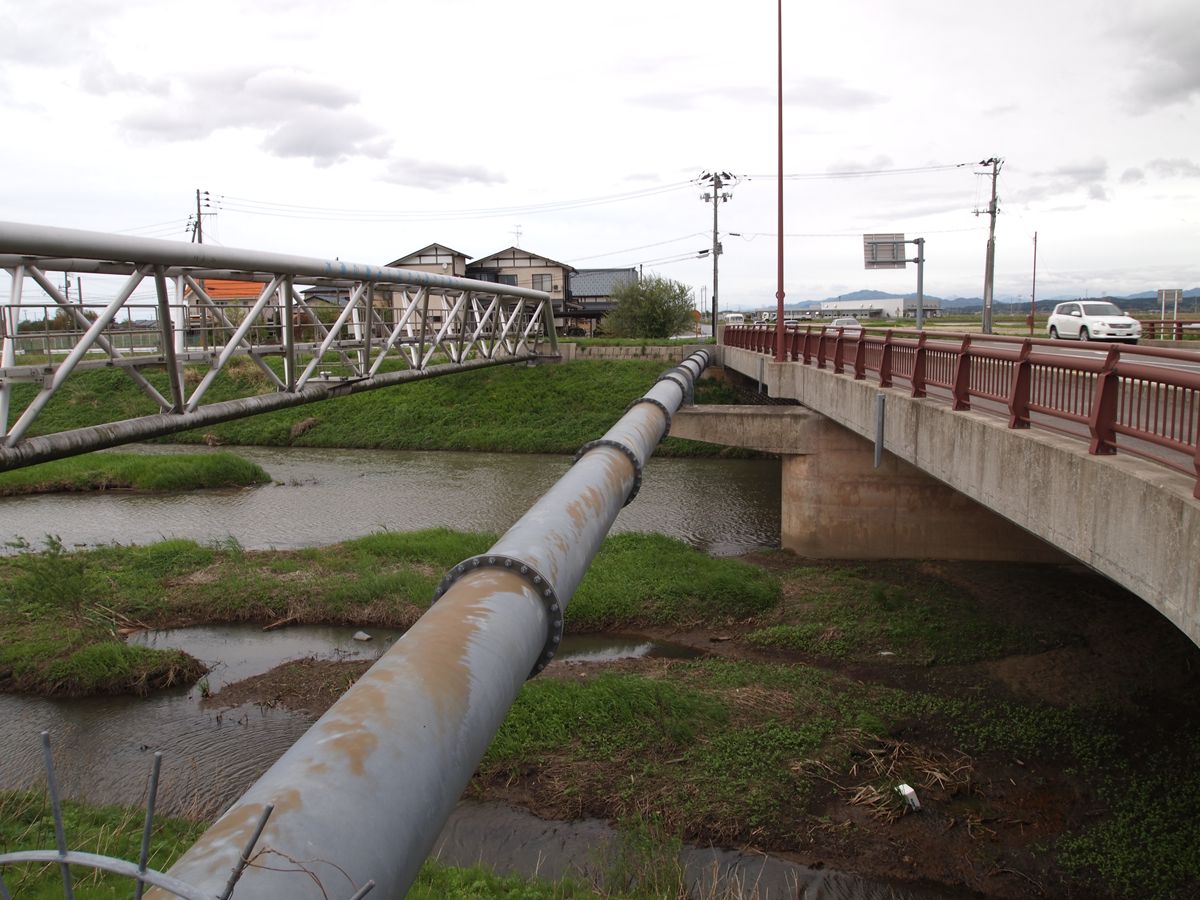

20120509_004.JPG三弦橋と並行して、道路橋の橋脚を利用したパイプビーム式の水管橋がある。それなら、わざわざ三弦橋を架設しなくても、ここに並行して架ければいいじゃないか…などと思うが、きっと、施工の手順やなにかで抗せざるを得ない事情があったのだろう。

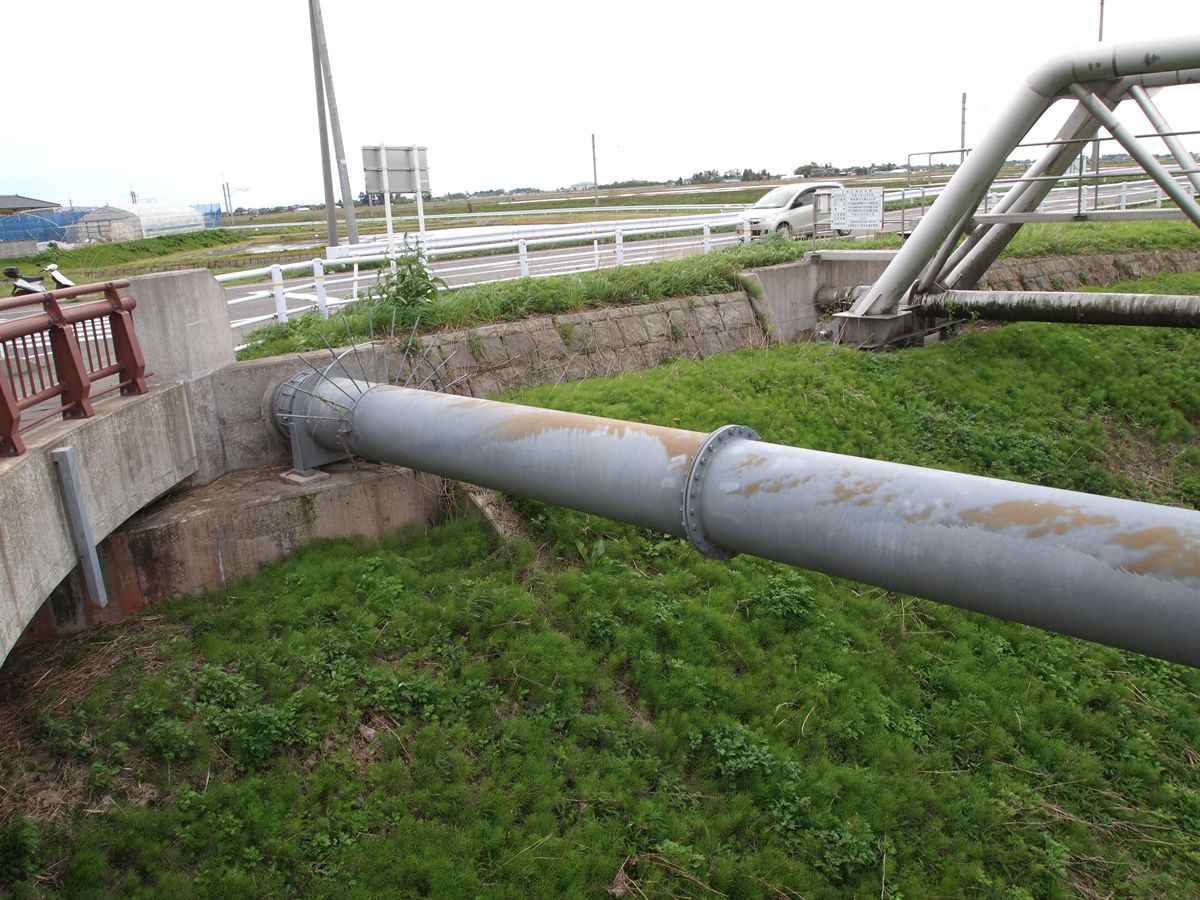

20120509_003.JPGこちらはこんな感じで土中から突き出ている。カエシがすてきだ。
