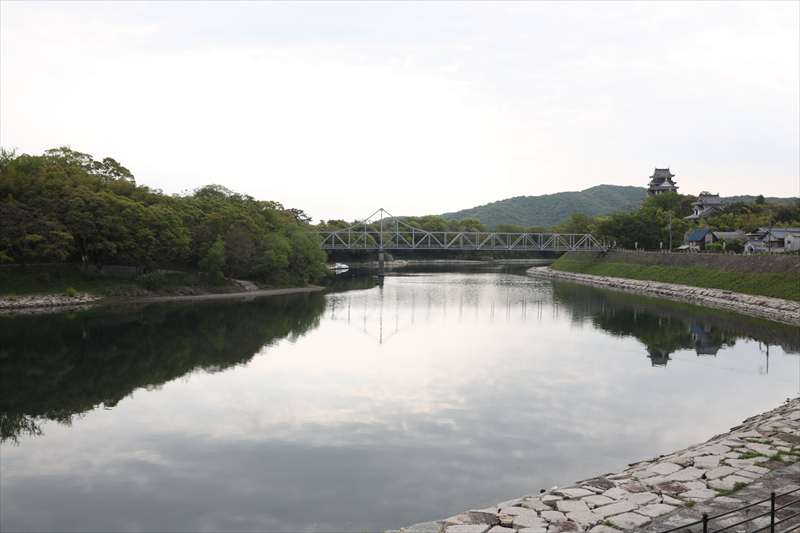

岡山城のお堀(「濠」かもしれない)にカンチレバートラスが架かっている。それも、トンガリがひとつの、まるで斜張橋のようなものが。

歩道橋であるため、非常に細身。スパンが長いのにポニートラスであるため、トラス桁の高さがある。こういう、背の高いポニートラスは大好きだ。

左右のトラスを天で結んで箱状にする通常のトラス橋ならここまでの高さは必要なくなると思うが、そうすると人が通れないし強い圧迫感も出る。そのあたりのバランスの上で成り立つ(と思う)背の高いポニートラスはかっこいい。

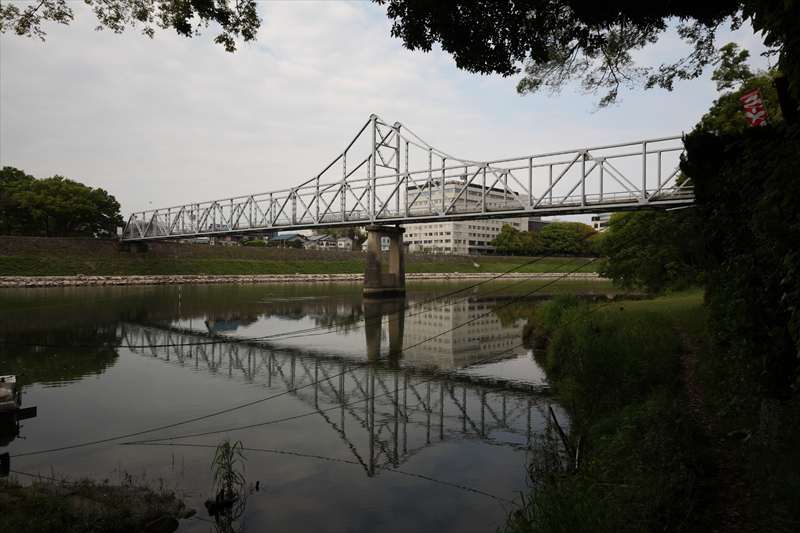

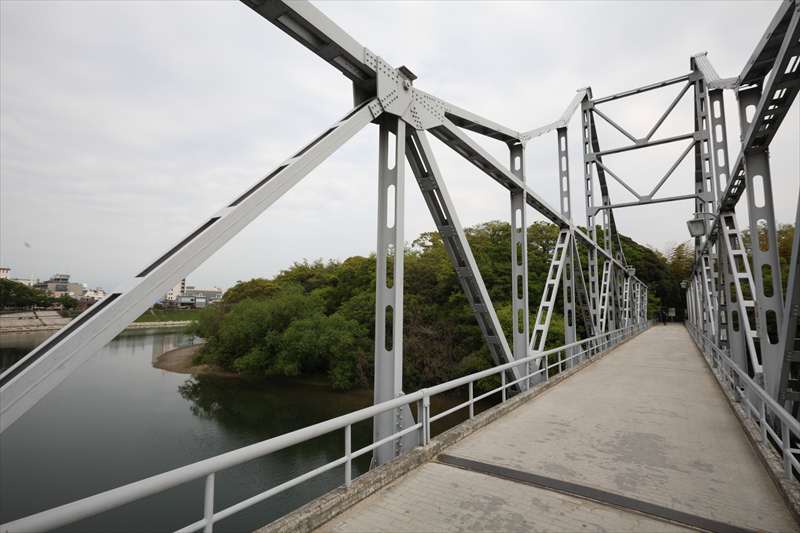

トンガリ部分がひとつしかないので、それを挟んで両側が吊り桁かと思いきや、お城の内側(北側)が碇着桁で、外側(南側)が吊り桁だ。家の写真はお城方向を見た者で、上弦にピンが見える。トンガリの向こう側にはピンはない。

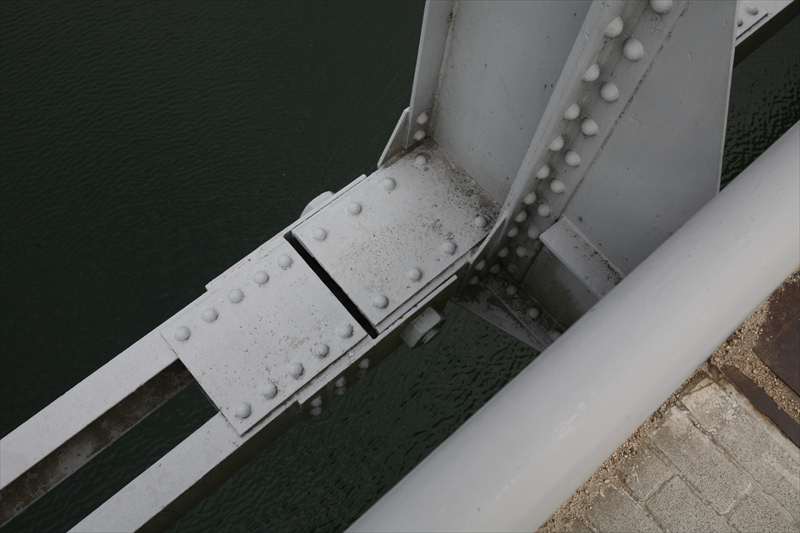

下弦のピン。

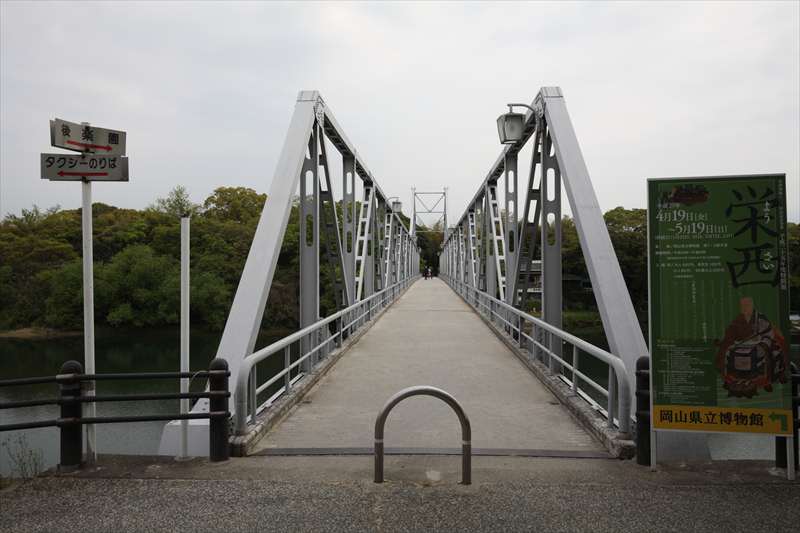

お城の内側から。


うっかり桁裏を撮り忘れた。
