帝釈峡の神龍湖にかかるブレーストリブアーチ。県道25号から見えるのだが、うっかり写真を撮っていない。タイドアーチは比較的よく見るが、この桜橋はアーチだけだ。

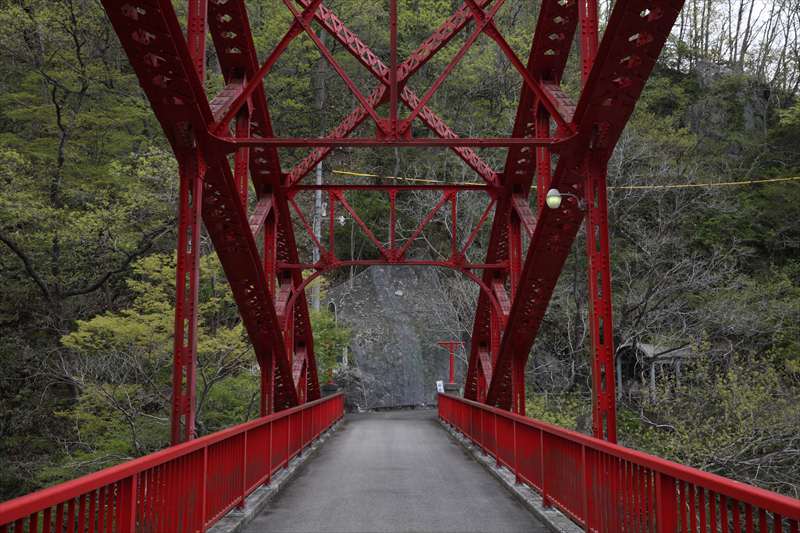

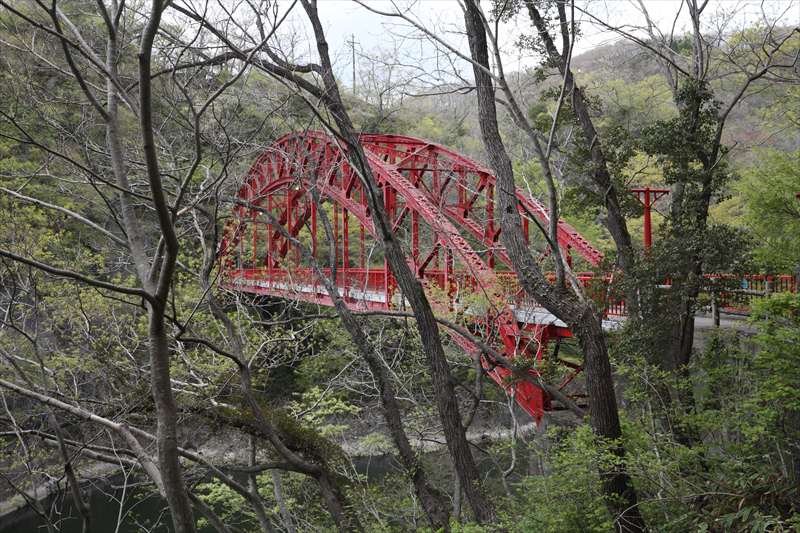

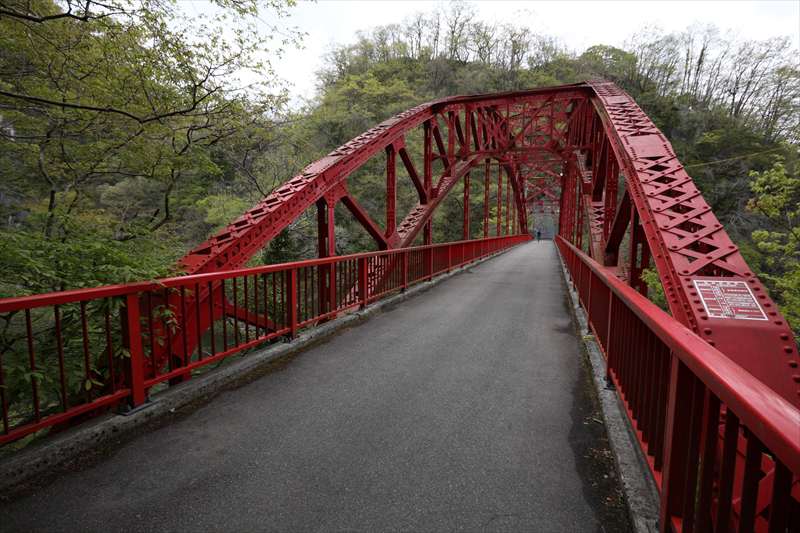

橋長70m。そしてやはり幅が細いので、太い二重・二条のアーチの存在感が強い。上の写真は西側(右岸)。右のアーチに塗装標記がある。

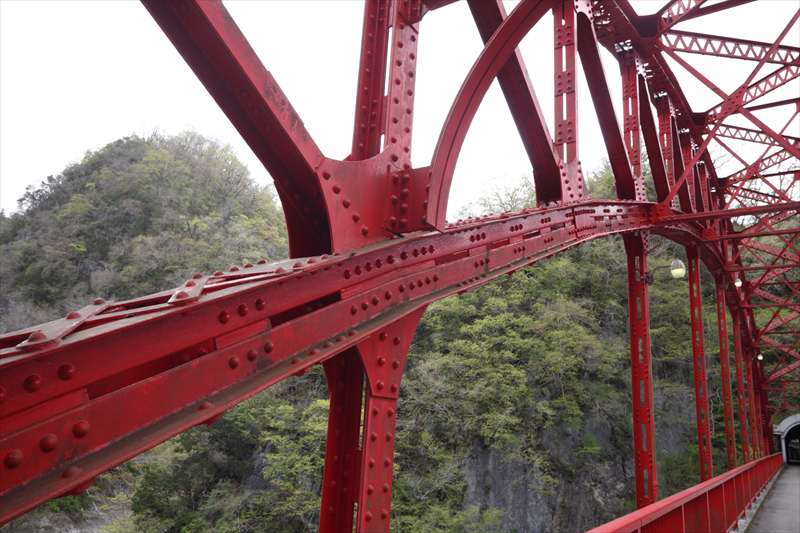

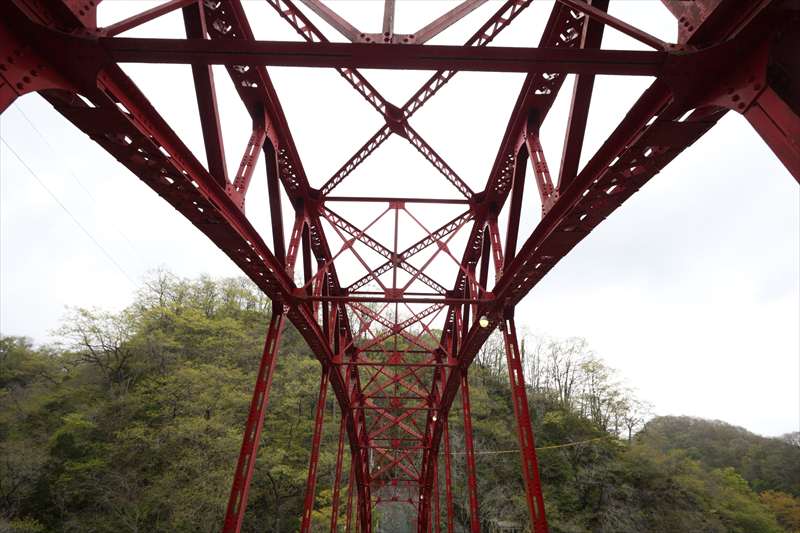

二重のアーチ、どちらも同じ作りに見える。

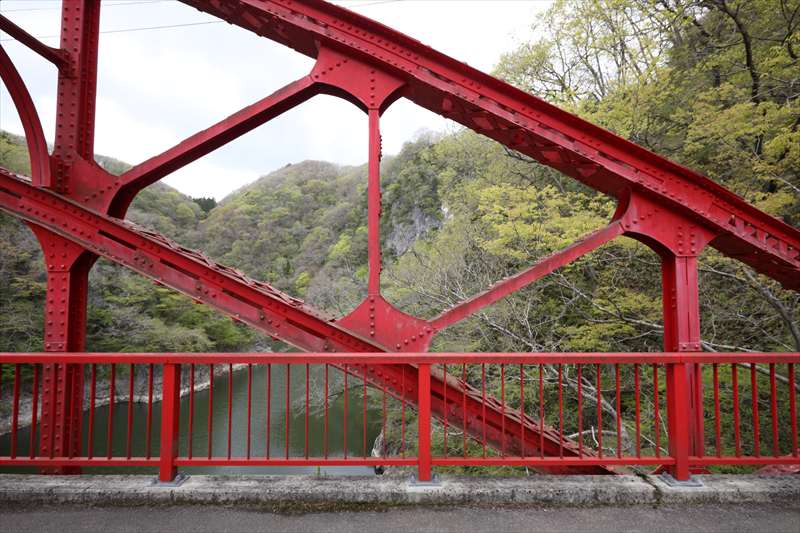

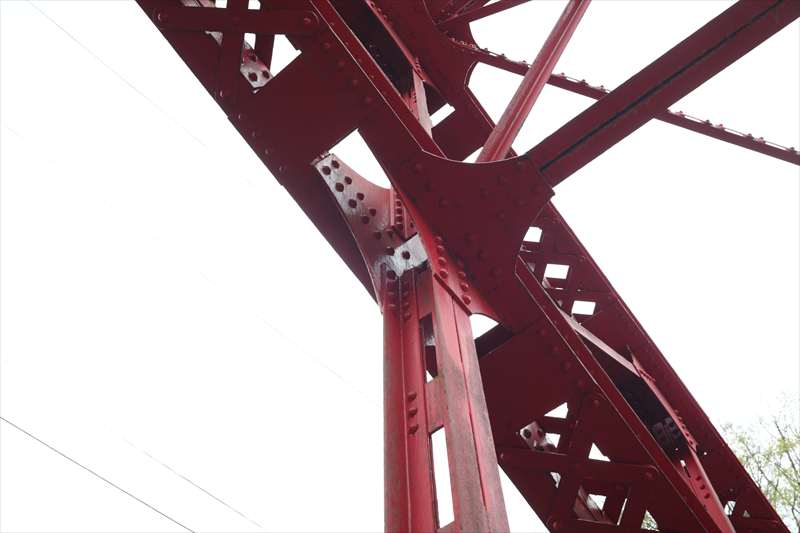

アーチからは床版を吊る垂直材が下がっている。これは、外側のアーチから内側のアーチを貫通していると思いきや、内側から下がっていた。

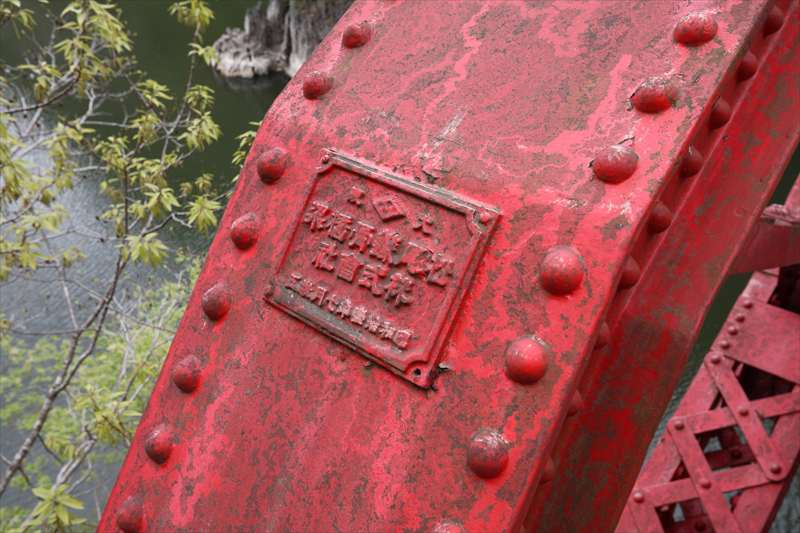

銘板。
大阪
松尾鉄骨橋梁
株式会社
昭和拾壱年七月竣工

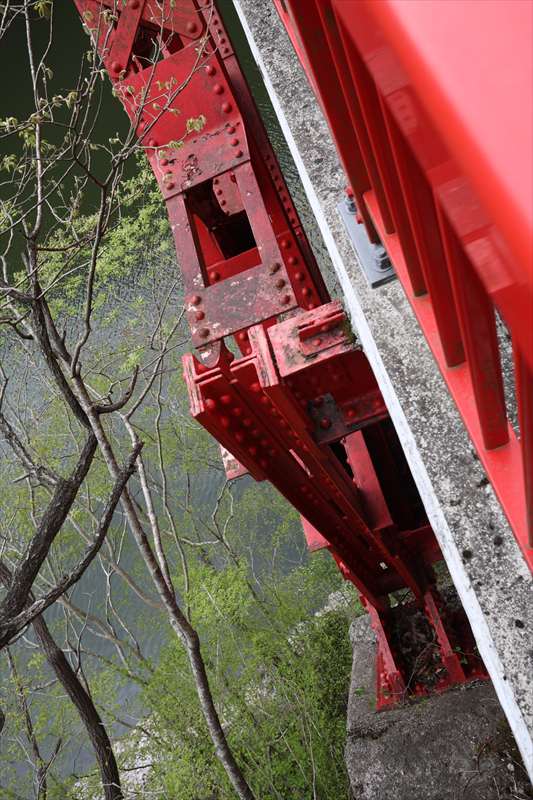

外側アーチと内側アーチは並行しているのだが、端部は、内側アーチは床版の位置で角度がつき、外側アーチに収斂していく。この場所は、すでにアーチが床版よりも下になっているので、支承から垂直に部材を立て、横桁を架けて床版を乗せている。

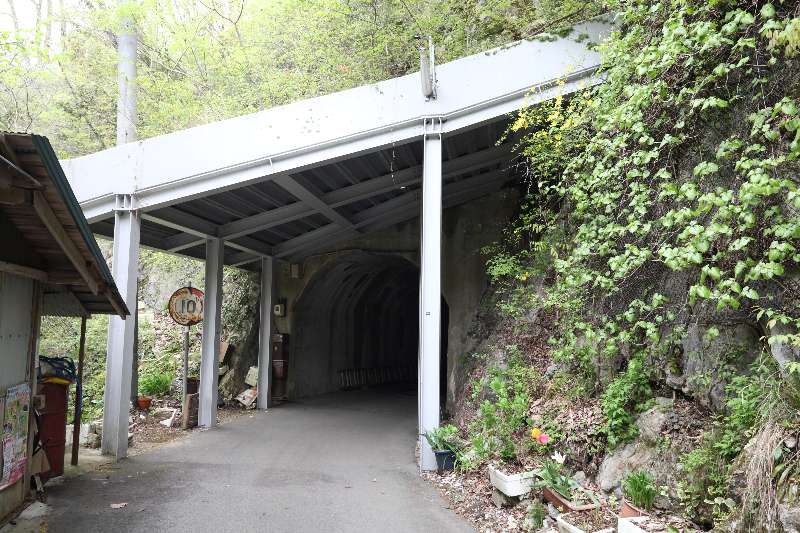

いま遊歩道になっているこのルートは、かつての車道だ。いくつか隧道もあり、このように重量制限の標識がある。…なぜ隧道に重量制限?と思うが、この隧道は桜橋の西にあるものなので、おそらく隧道を抜けた向こうの桜橋用の標識だろう。

この遊歩道は車道を満喫できる道。ぜひ。


●関連項目
神龍橋
