米屋浩二さんがツイッターに投稿したこの写真を拝見して、のけぞった。インドネシアの橋だという。ポニーワーレントラスにアーチ型の補強をしてランガー桁にしてしまった関西本線木津川橋梁の逆+トレッスル橋脚。しかも、元は上路プラットトラスではなく上路トレリストラス。上路プラットトラスと異なり、端柱がハの字型ではなく逆ハの字型になっている。日本でも黎明期に採用されており、『本邦鉄道橋ノ沿革ニ就テ』(久保田敬一)の62ページに図面がある。

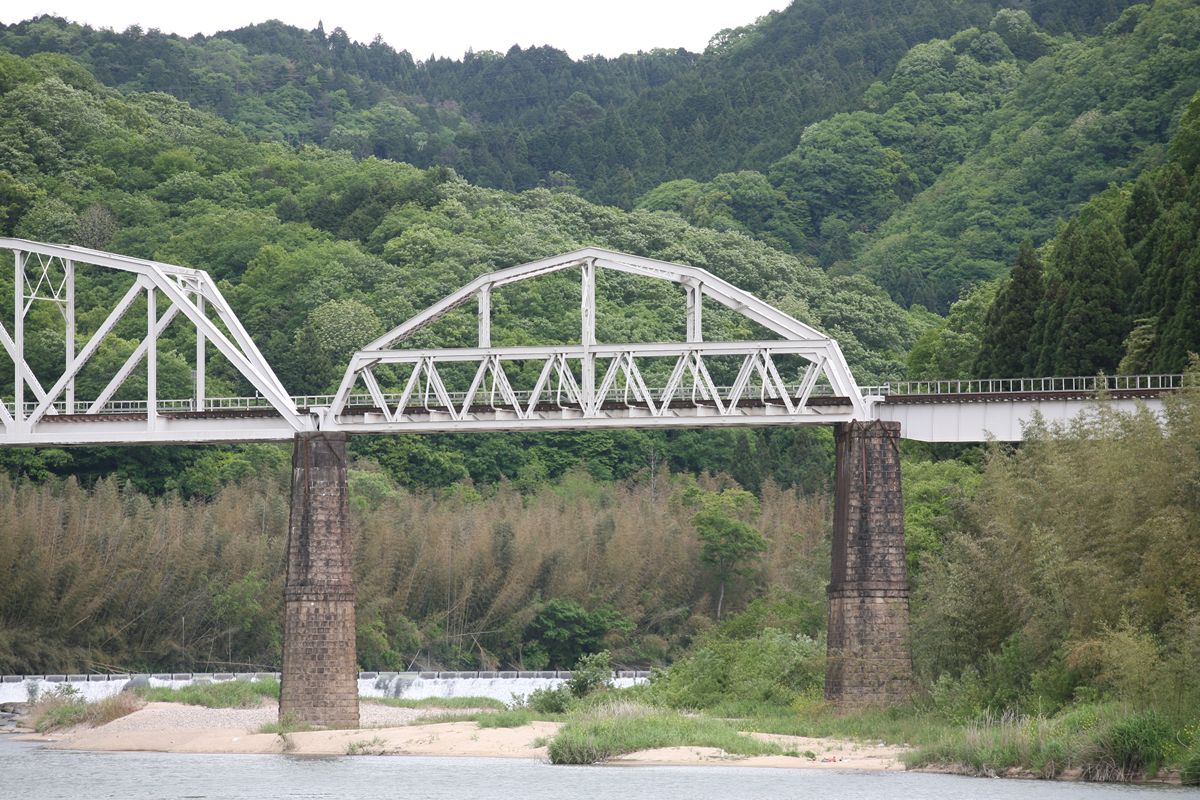

木津川橋梁は、これだ。
IMG_3762_R.JPGこの形状では、トラスの上弦に働く圧縮力と下弦に働く引張力をアーチが分担し、元々のトラスにかかる負担を軽減しているのだと思う。

しかし、このインドネシアの橋は上路だ。力学的にはどうなっているのだろう。下向きのアーチは上向きのより弱いのではなかったか。

米屋さんの写真はCikubang Bridgeのようだ。検索してみると、けっこう似た画像はあるのだが、アーチの数が違ったり、ワーレントラスだったりで、米屋さんの写真そのものはなかなか出てこなかった。いろいろあってやっと埋め込めるものを見つけた。

 Image Hostingこのサイトより転載)


しかし、橋の名称はどれもこれも微妙に違う。Cikubang BridgeだのCibisoro BridgeだのCikurutug Bridgeだの…。そうしたたくさんの写真を見てわかった。

インドネシアには、この型式の橋は、たくさんあるのだ。

トラスはトレリスもあればワーレンもある。長さも高さも全く違う。
場所を探すのは少し難儀したが、ここだ。

大きな地図で見る

この場所はインドネシアのジャワ島(地図でいうと右側のほう)の西部、バンドンとジャカルタを結ぶ路線上にある。ほかにも多数の古い橋梁があるが、ここCikubang Bridgeはとりわけ有名なようだ。上の地図を別ウインドウで表示し、線路に沿ってスクロールさせながら衛星画像を拡大すれば、トレッスル橋脚の長大な橋がいくつも見えるはずだ。ストリートビューに切り替えれば、ストリートビューこそないものの、沿線で撮影された写真が埋め込まれているのを見ることができる。

wikimediaに、アーチで補強する前の写真があった。
File:COLLECTIE TROPENMUSEUM De spoorbrug over de rivier Tjikoebang TMnr 60052239.jpgThis file is licensed under the Creative Commons Attribution-Share Alike 3.0 Unported license.

以前は普通の上路トラス橋だったのだ。それを、補強したのだ。

「インドネシア鉄道遺産」というサイト(www.indonesianheritagerailway.com)によれば、長さ300m、高さ80m。1906年から供用されているインドネシア最長の橋(ほんとか?)。アーチ状の補強が成されたのは1953年、ディーゼル機関車の運行を開始するにあたっての補強であった。サイト右側の「construction」をクリックすると、隧道や橋梁の情報を見ることができる。廃線隧道もある。


上記の橋の名前で検索すれば、youtubeに動画もいくつかあがっている。そのようにしてリンクをたどっていくと、日本では見られない異形の橋の数々に出会える。

これもなかなかすてき

海外の橋、日本の常識では捉えきれない。
