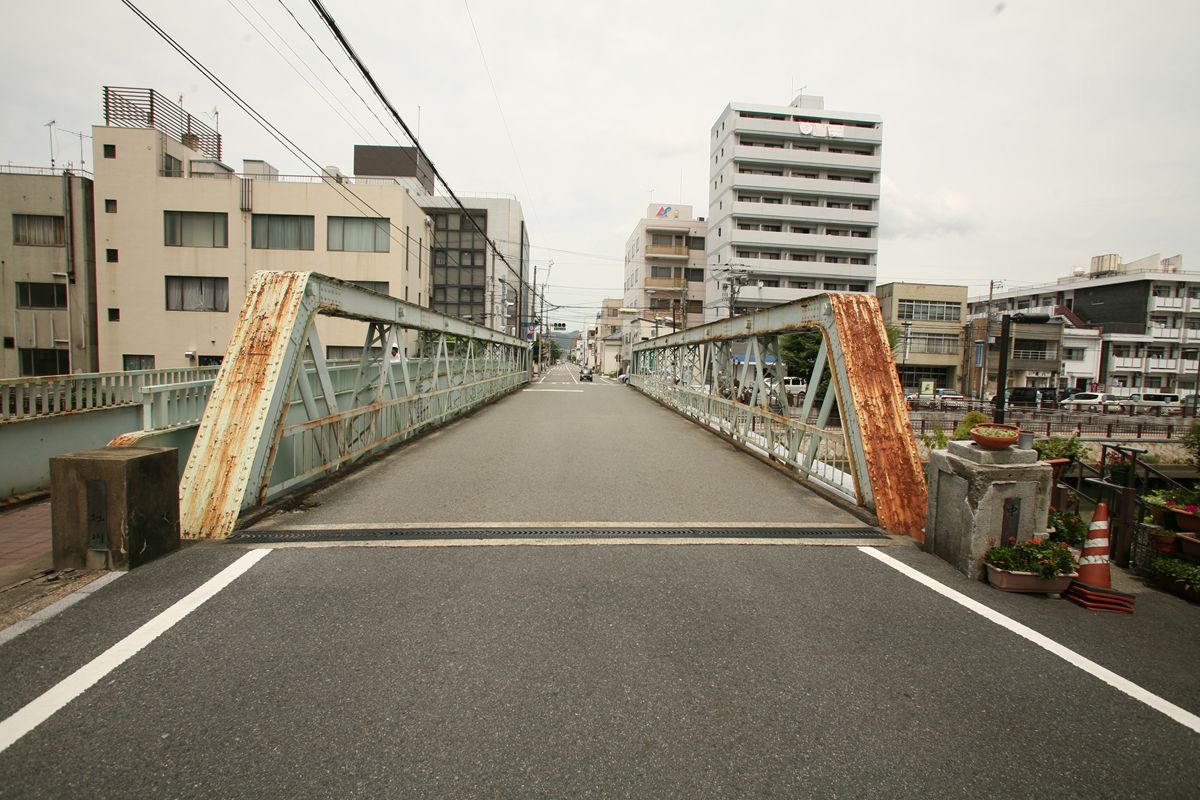

和歌山県和歌山市の中橋である。英国系100フィートポニーワーレントラスの横桁考(その6)和歌山県新興橋で紹介した新興橋の兄弟橋と言ってもいいもので、1953年にこの地で供用された。歴史的鋼橋集覧によれば、拡幅し、どこかからか再転用されたのではないかとしている。

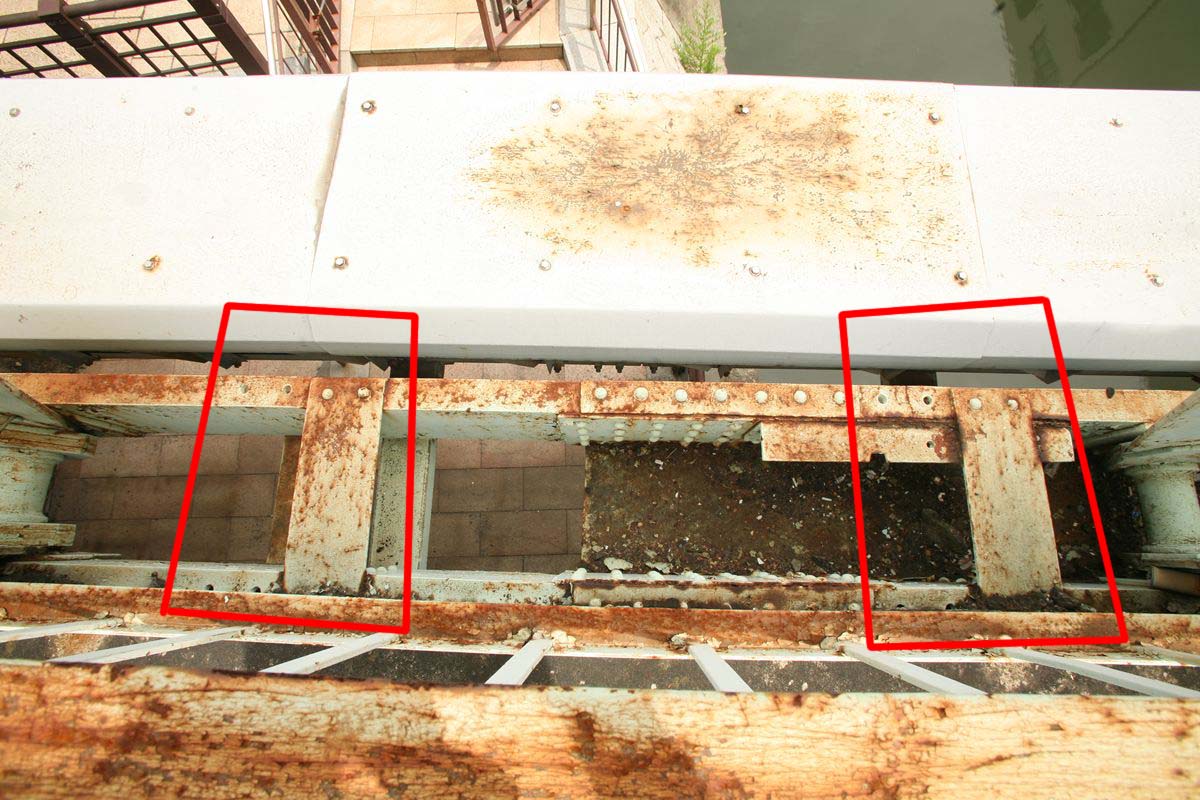

20100903-02.JPG英国系ポニーワーレントラス共通の「下弦の上に、1パネルにつき2本の横桁が乗る」というものを改造して、本来あるべき場所(画像中、赤く囲った部分)の真下に横桁をリベット留めしている。なお、この赤枠内の鉄板は強度メンバーではない。こんな歪んだメンバーがあってたまるか。

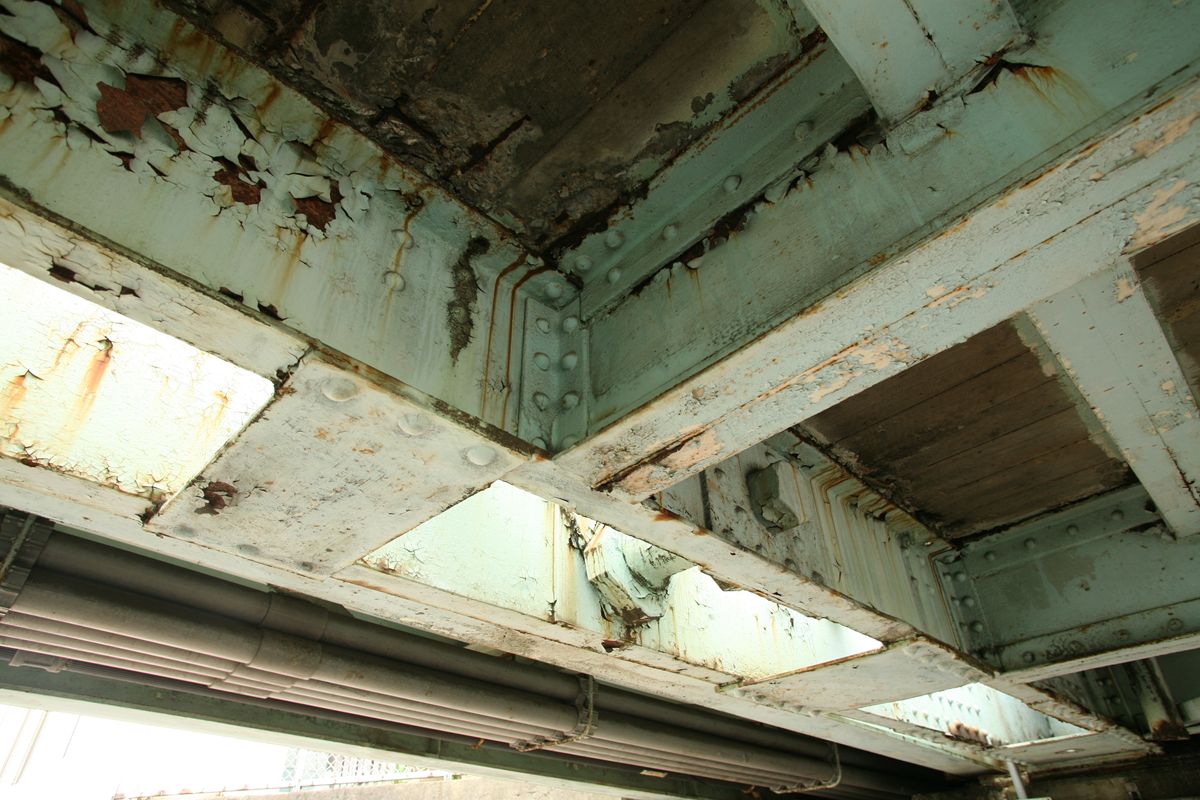

20100903-08.JPGこのように、下弦の内側の部材に、横桁をリベット留めしている。こうして見ていると、この横桁は、本来の横桁を転用したのではないのか、という疑念も湧いている。いままでこの横桁と同じような長方形で、縦のリブがいくつもかましてあるものは見たことがないが、縦桁を避けるようにリブがついているので、これはこれで「リブが後付けである」ということの状況証拠であり、やはり本来の横桁を流用したのかもしれない。

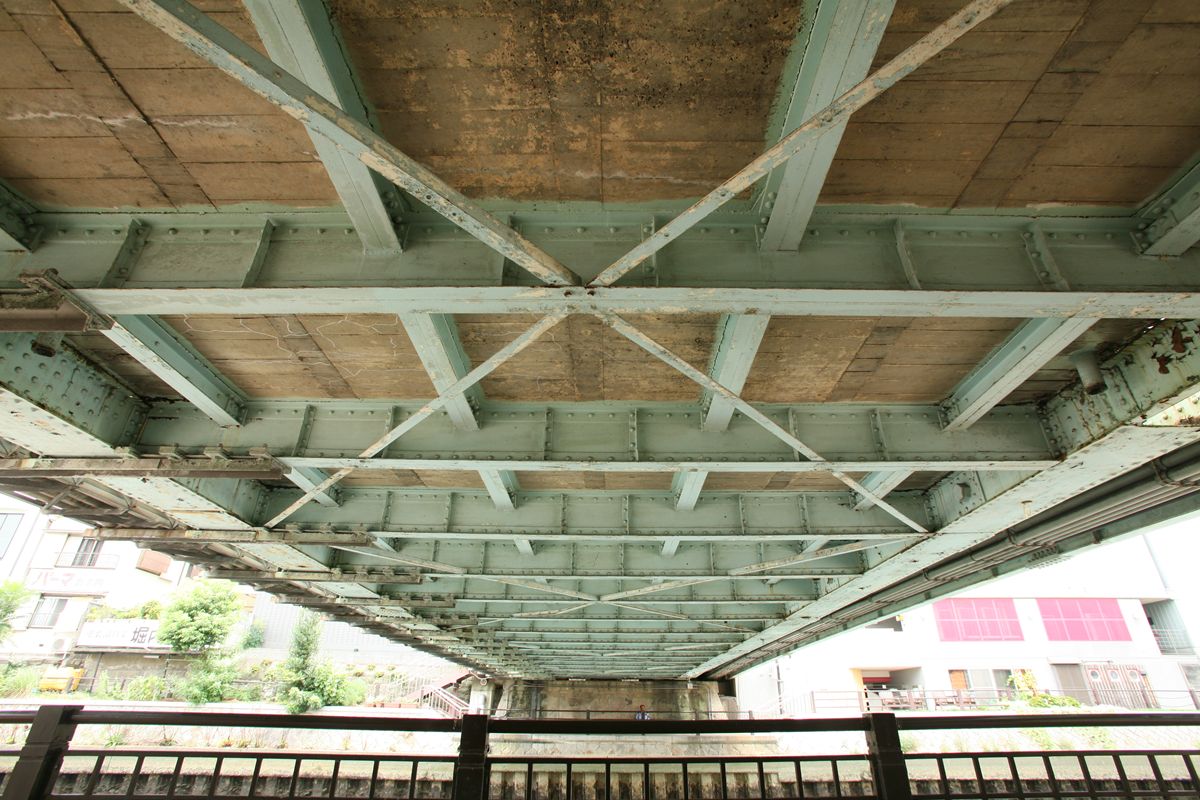

20100903-10.JPG角度を変えてみると、横桁の作り方が、従来見てきた100フィートポニーワーレントラスの横桁と同じくコの字型の部材を背面合わせにリベット止めにした構造だ。そして、端部を下弦の内側の部材にリベット留めしている。

20100903-11.JPGどのように下弦にリベット留めしているかという例。

下弦は、内外2枚の溝形鋼でできているが、そのうち内側だけに横桁の荷重がかかる。内外はピンでつながれているのだが、こういう場合、バランスが崩れたりはしないのだろうか。

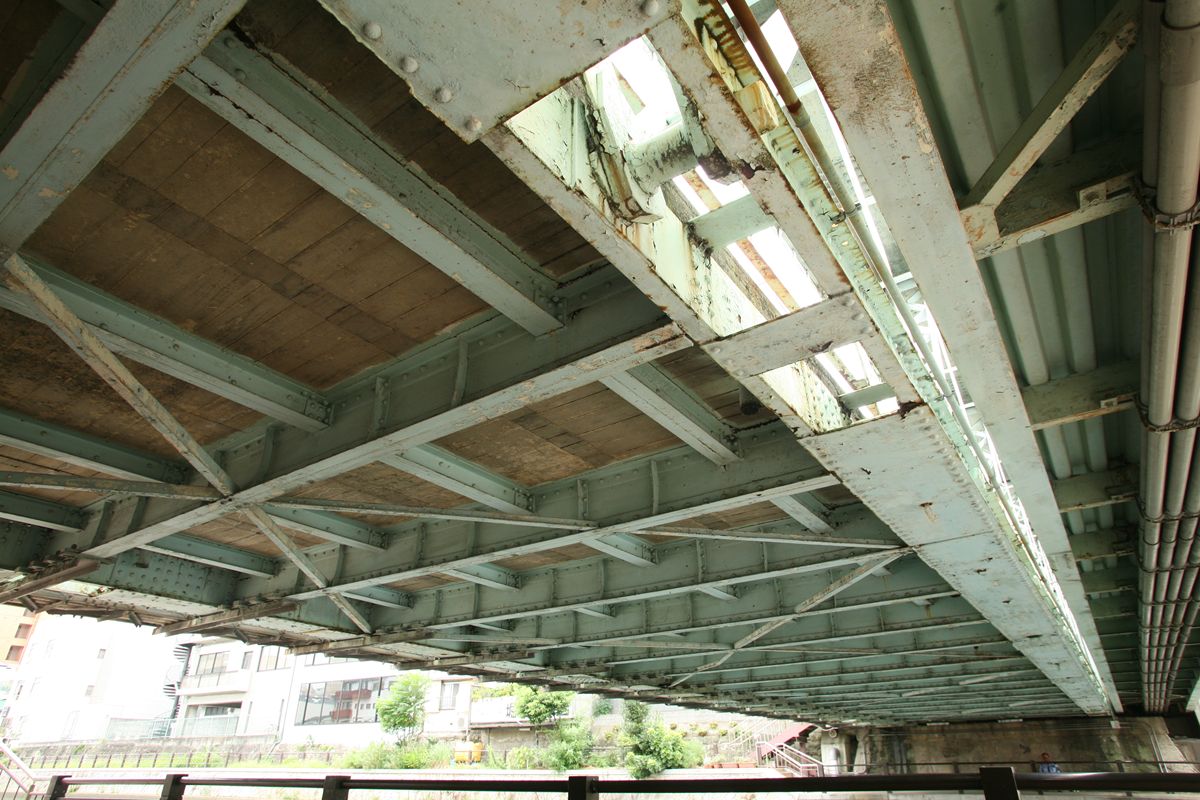

20100903-07.JPG反対側全景。


新興橋の記事(その6)
と合わせてご覧いただきたい。
