第二和賀川橋梁／分格ワーレントラス

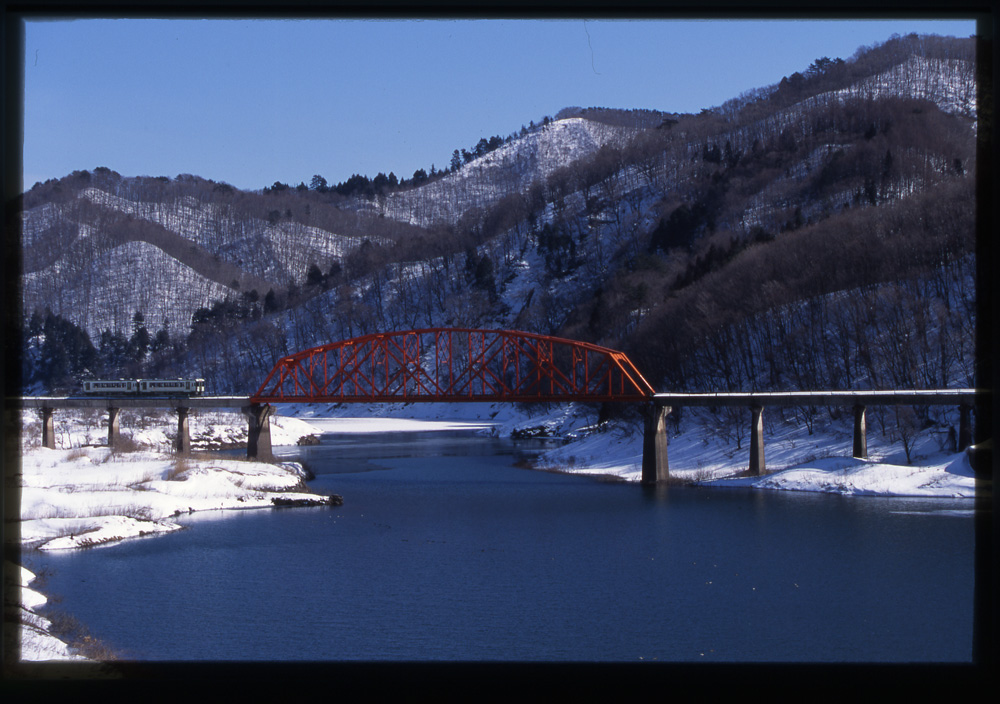

2009年12月8日の「私家版・夜感鉄道」に掲載した北上線・第二和賀川橋梁の写真が出てきた。前出の写真を撮るために、昼間にロケハンしたときに撮っておいたものだ。今まで気づかなかったが、分格ワーレンではないか。

支間何mのトラスかは未詳。写真左の気動車は車長20mで、ざっとその6.5倍ほどある。ということは支間150m程度にも見える。

トラスを構成するのは直角三角形だろうか。そのため、端柱が45度くらいになっていて、非常にゆったりした配置に見える。

橋梁工学の本によっては、この角度は60度が適切、としてあるものもあったと記憶する。いずれにしろ、解説する人によって、斜材の角度も格間の寸法もそれなりに異なるものなので、専門外の人間はどれかを鵜呑みにしないようがよい。

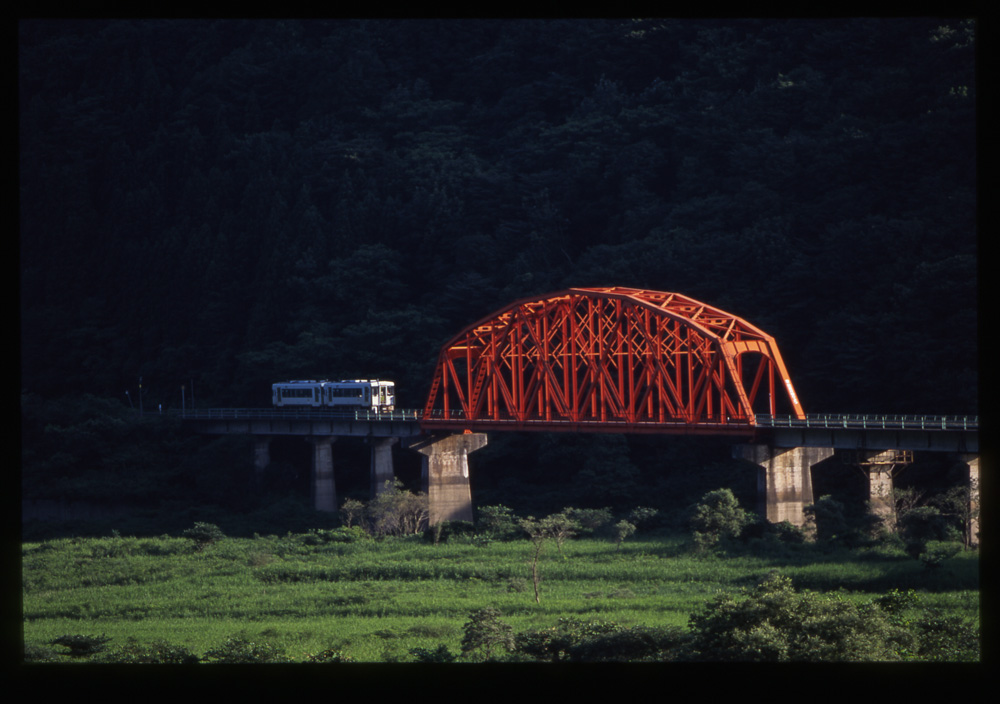

夏の昼間の分。都合3シーズン、たぶんこの現場は20回は通っているが、分格ワーレンなんてものを気にしだしたのは最近なので、興味というのはつくづく不思議なものだと思う。
