飯田線万古川梁（2）300フィート分格ワーレントラス
この橋梁は3連。豊橋方から、300フィート分格ワーレン、6.655メートル（インチには換算できなさそう）の鈑桁ふたつ。この鈑桁の全景は周囲が狭いために撮影できないので（APS-Cだし）、やむなく部分のみ掲載する。

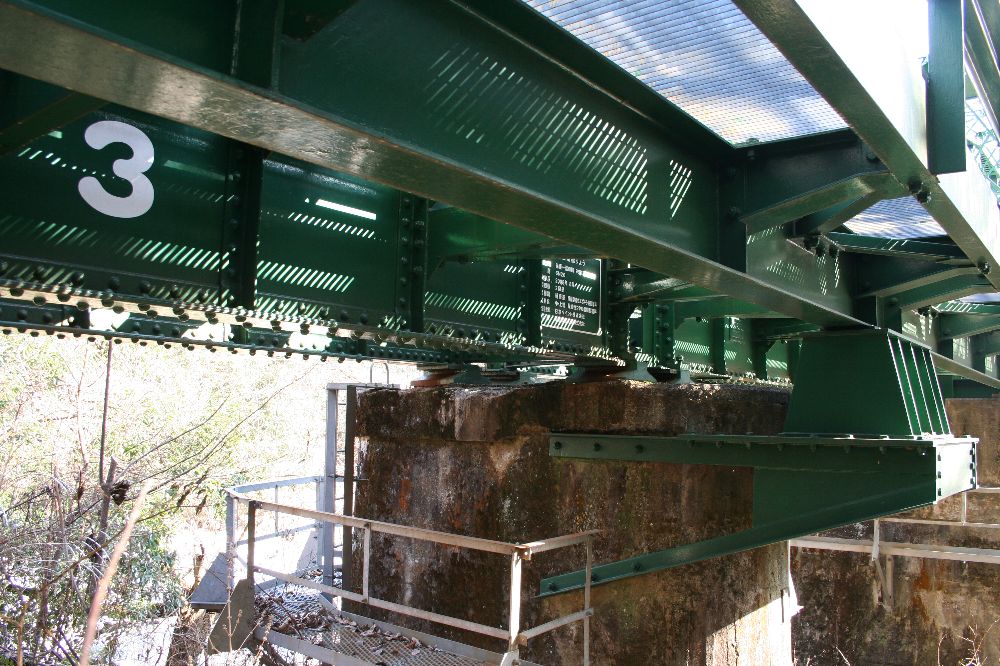

20090112-1.jpgそれぞれの桁に「２」「３」と明記されている。写真でもっとも目立つ、「３」の手前に見える桁は、歩行用通路を支える桁であって、列車の荷重を受けるものではない。

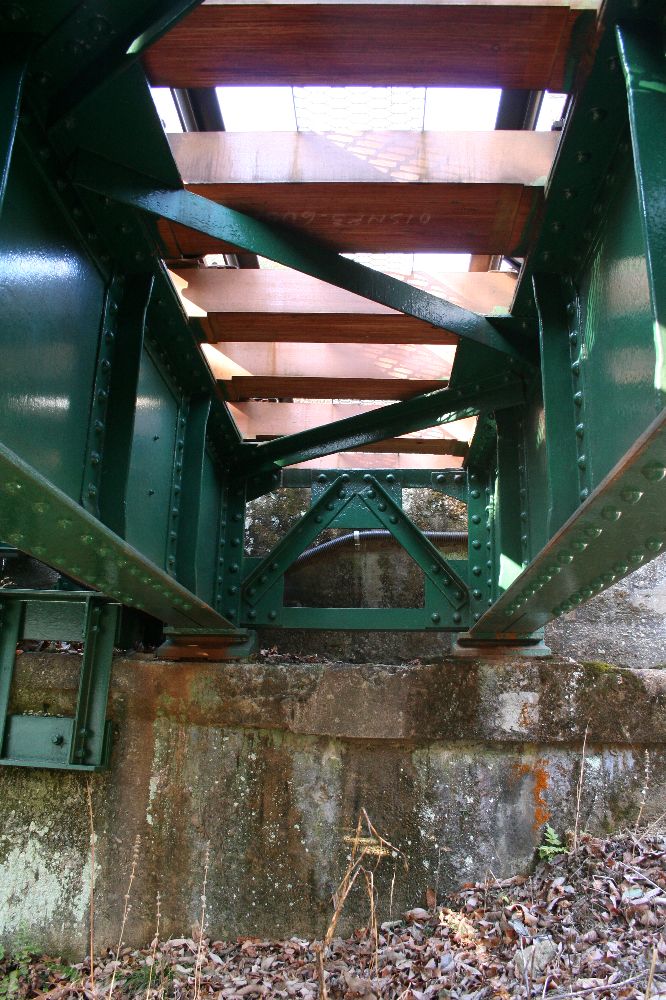

20090112-5.jpg橋梁としての桁そのものは、非常に幅が狭い。主桁の間隔は、レール幅より少しだけ広い。シューは、桁が小さいためか、簡易な印象。

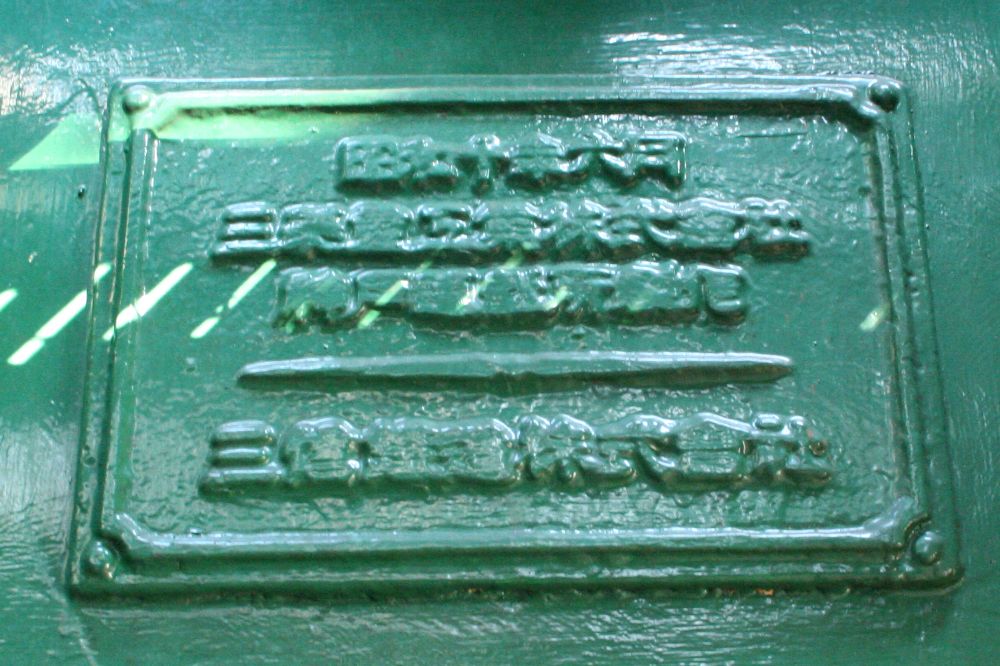

珍しいなと思ったのは、3連の桁とも銘板が残っていることである。ワーレンの分は昨日掲載したので、ここでは第2連、第3連のものを掲げる。足場の都合で斜めっているのはご容赦。

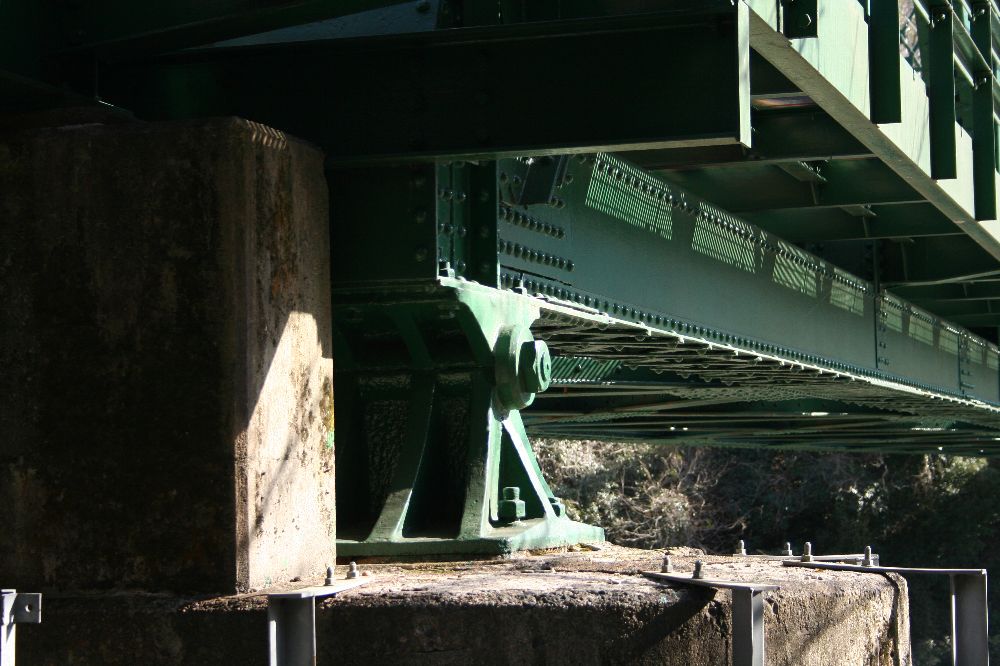

ワーレンの天竜峡方のシューはこう。こちらが固定端。




●関連記事
飯田線万古川橋梁（1）300フィート分格ワーレントラス
飯田線万古川梁（2）300フィート分格ワーレントラス
羽幌線天塩川橋梁：300フィート分格ワーレントラス
羽幌線天塩川橋梁：300フィート分格ワーレントラス（2）
