先に曖昧なことを書いたが、『鉄道ファン』2009年5月号を引っ張り出してきた。先の小石川橋通り架道橋の第3連の下部、物置状の部分について書く。実は一度ほぼ書き上げたが、うっかり消失してしまい、呆然とした。

さて、この小石川橋通り架道橋という名称からして微妙である。この橋が渡るのは道路2本と日本橋川であり、日本橋川を渡るトラスの両側にかかる道路橋は「三崎橋」「新三崎橋」であるから、これも「三崎橋架道橋」でいいではないか。しかし、ここから謎解きは始まる。「小石川橋通り」が鍵を握るのである。

小石川橋通りは、日本橋川に沿った道路である。日本橋川は、神田川からこの小石川橋付近で分流し、神田川の荒川合流点より下流の永代橋付近で荒川に注ぐ、バイパスのような川である。しかし、もともとは日本橋川の流路が先にあり、神田川は開削された川で、1620年に完成したものだ。その土砂で(と記憶しているが、ソースは失念)日本橋川は堀留まで埋めたてられ、以後、明治時代に入っての都市計画で再開削されるまで283年間、埋まっていた。再開削が完成したのは1903年で、それにあわせてこの区間に鉄道が通り、1904年ハーコート製の桁が架かることになる。


その開削計画である。計画では、川幅12間で開削し、左岸(東側、御茶ノ水側)には道路を、右岸(西側、飯田橋側)には物揚場(河岸)と道路を設ける予定だった。小石川橋通り架道橋の、第2連、第1連、第3連、第4連がそれぞれに対応している。ところが、計画が変更され、物揚場を取りやめ、道路とすることにした。そこで甲武鉄道は、道路の真ん中に40ftと40ftの桁を支える橋脚が来ることを厭い、もともと70ft+80ft+40ft+40ftで計画していた4連の橋梁を、70ft+80ft+70ftの3連に変更したいと言い出した。しかし、東京府はそれを却下する。道路の幅が10ft狭くなるからであろう、と小野田滋氏は考察している。そのため、現在も第3連の下は道路にもならずに、物置状になったままである。


さて、この第3連と、トラスの第2連との間の橋脚が特徴的である。

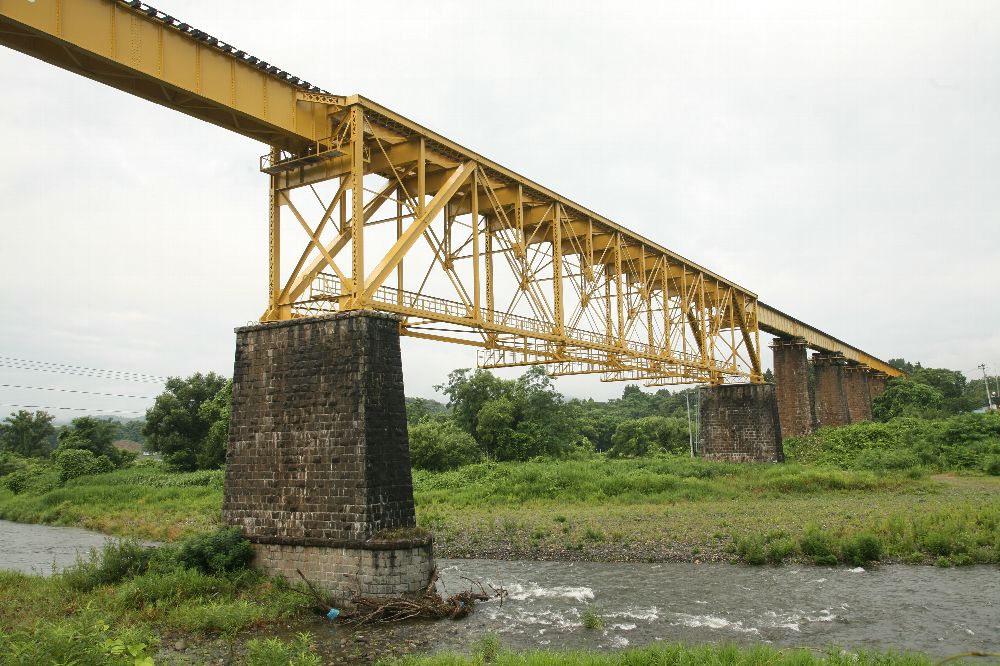

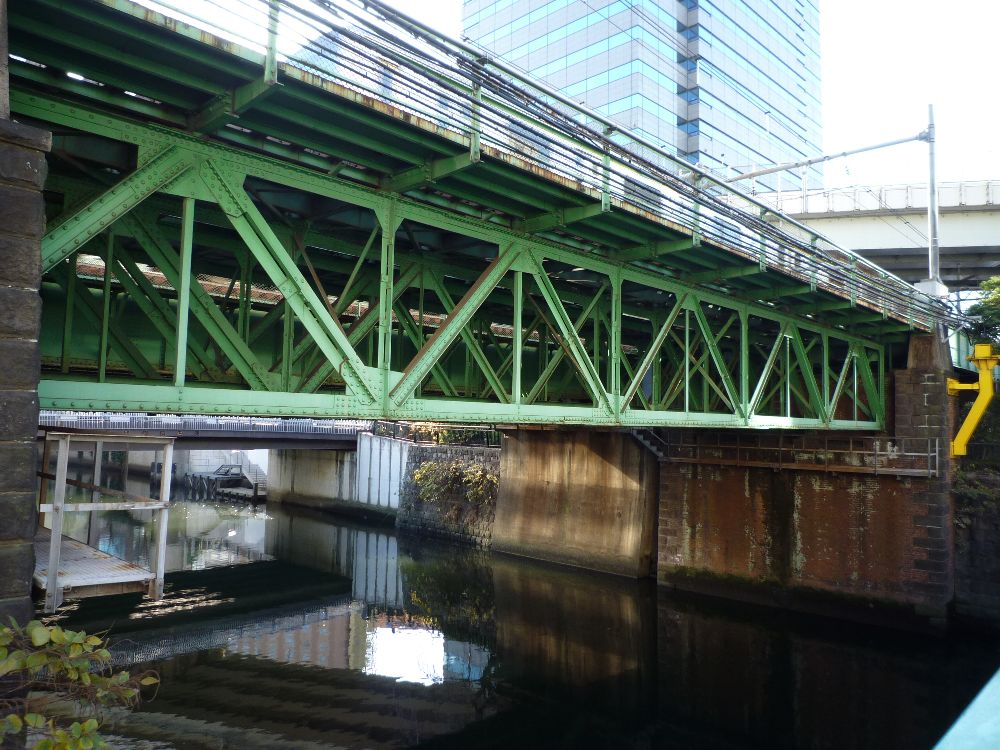

20100104.jpgこれは第2連から第3連方向を見ているが、橋脚の幅が広い。通常、鈑桁と同じ幅だと思うが、それより広く見える。また、幅の広い下路鈑桁と、幅の狭いトラスを支えるため、トラス側は、トラスを包み込むようになっている。小野田氏はこれを「独特のスタイル」と評しているので、あまり見られないのであろう。たしかに、上路トラスと下路鈑桁が続く、というのは、ないことはないだろうが、不自然ではある。通常は、上路トラスに続くのは上路鈑桁である。そして、上路トラスの橋門構が、隣接する鈑桁の橋脚の役割を果たす。あるいは、下路トラスと上路鈑桁の場合、上路鈑桁が包み込まれるようになる。前者の例として磐越西線一ノ戸川橋梁の例を挙げる。




















さて、小石川橋通り架道橋第3連のトラス桁は25.4メートル、きっちり1000インチ=83フィート4インチである。当時の橋梁定規では、80フィートまでは鈑桁で、100フィート以上はトラス桁とされていた。

ここで、このトラスが跨ぐのが12間であったことを考えよう。12間は21.82メートルである。25.4メートルもない。71フィート7インチ=859インチである。では、なにも特殊なトラス桁を設計しなくても、80フィート鈑桁を設置しておけばいいではないか。そのようにも思える。この点に関して、小野田滋氏は
・河川幅に対して支間に余裕を持たせる
・下路トラスは都市景観を阻害する(いまのように首都高はない!)
・上路トラスでもok
と推定している。


なお、橋梁定規の制定年を見ると、
●鈑桁
・1893~1894年 ポーナルが制定した20~80フィート鈑桁定規(ポーナル型)
・1902年 杉文三がアメリカン・ブリッジの基準を使って制定した20~80フィート鈑桁定規(ポーナル型廃止)
●トラス桁
・1898年 クーパー+シュナイダーによる、100~200フィートトラス桁定規(クーパー型トラス、計10種)
となっている。
このあたりは、自分用としても一度、整理しなくてはならない。


※参考「東京鉄道遺産をめぐる7 ドイツ生まれのトラス橋 小石川橋通り架道橋(緩行線)」(小野田滋、鉄道ファン2009年5月号所収、交友社)
