1895年(明治28年)から1945年(昭和20年)までの50年間、台湾が日本領だったことは中学校で習うことである。この時代に、台湾総督府により、クーパートラスがいくつも架けられている。桁として珍しいものがあるわけではないが、200フィート24連1526メートルという、当時アジア最長の橋、下淡水渓橋(ピンインを無視して読むと、下淡水渓=シア・ダン・シュェイ・シー)があった。

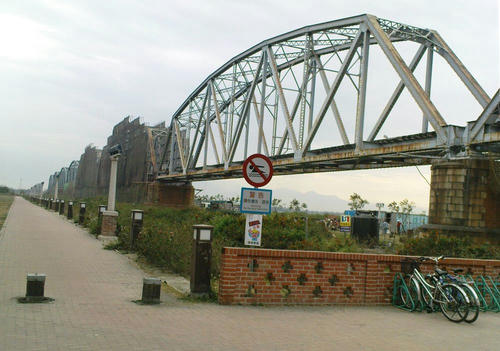

写真はwikimedia commonsにある。
Kao-Ping_Bridge_01.jpgこのファイルは、クリエイティブ・コモンズ表示 - 継承 3.0 Unportedで提供されています。



大きな地図で見る
衛星写真で下淡水渓橋を見ることができる。下側が今回紹介する橋であり、旧橋である。「地図」に切り替えると、きちんと「高屏鐵橋」と記されている。画面上側に見えるのは、1987年から供用されているコンクリート製の新橋であり、橋脚の位置からして支間は100フィートのようである。土木図書館には、この新橋の建設に関するビデオ『高屏渓河川橋の建設 世界最大級に挑む』がある。

旧橋は西側に8連、東側に12連が残る。wikipediaによれば、2005年の台風で3連が損傷を受けたとあるが、現存するのは20連のようである。1連、数が合わないが、とりあえずは見ないことにする。その台風で損傷した直後か、トラスがクチャっとなっている写真が、このサイトにある。
そして、たぶん落ちた桁を再構成したものがこのサイトにある。


さてその旧橋。前掲wikimedia commonsの写真は8パネルのワーレントラスであるが、新潮社の『日本鉄道旅行地図帳 歴史編成 朝鮮 台湾』に掲載されているものは、いままでこのブログでも見てきたピン結合の200フィートの曲弦プラットトラス、いわゆるクーパートラスである。これがズラリと24連。さぞや壮観な眺めであっただろうことは、上記衛星写真でもわかる。日本国内の最長の例は、16連の東海道本線大井川橋梁上り線。国内設計桁では東海道本線天竜川橋梁の19連が最長である。


さて、いよいよ本題である。台湾の財政部台湾省南区国税局のサイトによれば、隣接する河川公園はヤングピープルにとって魅力的な場所であると紹介されているのだが、これの日本語版サイトが異常である。

 高屏(カオピン)鉄橋は、日本統治時代に建設された高屏渓にかかる鉄橋です。24個の鉄をアーチ状に配した構成で、橋げたには花崗岩を含んだレンガが用いられています。スタイルの美しいアーチ橋で、アジア最長の橋として有名になったこともあり ます。今では橋としての役目を終えていますが、大樹郷にとっては誇りの象徴です。
高屏鉄橋は長さ1526mの円弧形の鉄筋コンクリート橋で、高さ9.5mの橋台はケーソン工法を用い、御影石を人工的に積上げて造られました。 また橋には63.5mの間隔で24の穴があけられています。以前は南北を結ぶ輸送路として利用され、役割を終えた現在はレジャー観光地として市民に親しま れています。
(引用:前掲日本語版サイト)


本家サイトをそのまま和訳したわけではないのは明白で、恐るべき誤訳がある。

(1)前段では「鉄をアーチ状に配した構成」とあるのに、後段では「円弧系の鉄筋コンクリート橋」になっている。RCトラスなんてのは日本にも実験的なのしかなかったような。いや、そのまま言葉通りに受け止めれば、円弧の長さ(ないし弦の距離)が1526メートルあるようにも思えてしまう。瀬戸大橋以上の支間のコンクリート製アーチ橋か。
(2)前段によれば「橋げたには花崗岩を含んだレンガ」が用いられているという。煉瓦が桁になることがおかしいし、花崗岩を含んだ煉瓦というのもおかしい。これは橋台のことであり、橋台下部はコンクリート、上部が煉瓦、水切りに御影石、という使い分けである。
(3)「橋には63.5mの間隔で24の穴があけられています」とあるのは、もちろん「200フィート=63.5メートルの桁が24連」という意味であるべき。wikipedia繁体字版には「橋身共有二十四孔」という文言が見えるので(日本語版にもそのまま転載されていたので直しておいた)、これをグーグル翻訳で英語にすると「the bridge deck a total of 24 holes, each bridge opening length of 63.5 meters.」となり、まさにこの日本語である。

ついでに書くと「対象年齢: お子様、若者、家族連れ」だそうなので、オタクは不可なようである。
こうした、政府のお墨付き文章が大ポカをやらかすと、それを孫引きする旅行関係サイトや旅行者がその大ポカを拡大コピーする。検索すると、おかしなフレーズがたくさん引っかかる。

屏東県政府のサイトでは、麗莎という女性が田中という男性にこの橋梁の魅力を語っている。



これらに引き替え、兵庫県の黒田庄町立楠丘小学校のサイトにある『高雄だより』の、なんと有用なことか。改築された新トラス桁の銘板の写真と考察や、設計者の飯田豊一の殉職碑の写真まである。なぜ地方の小学校に高雄のことがらの報告書があるのかは不明だが、交換留学というか、教諭が派遣でもされたのかもしれない。この遠藤先生には、銘板の写真を見せていただいたということで感謝せねばなるまい。遠藤先生の爪の垢を煎じて飲めよ、台湾政府。
