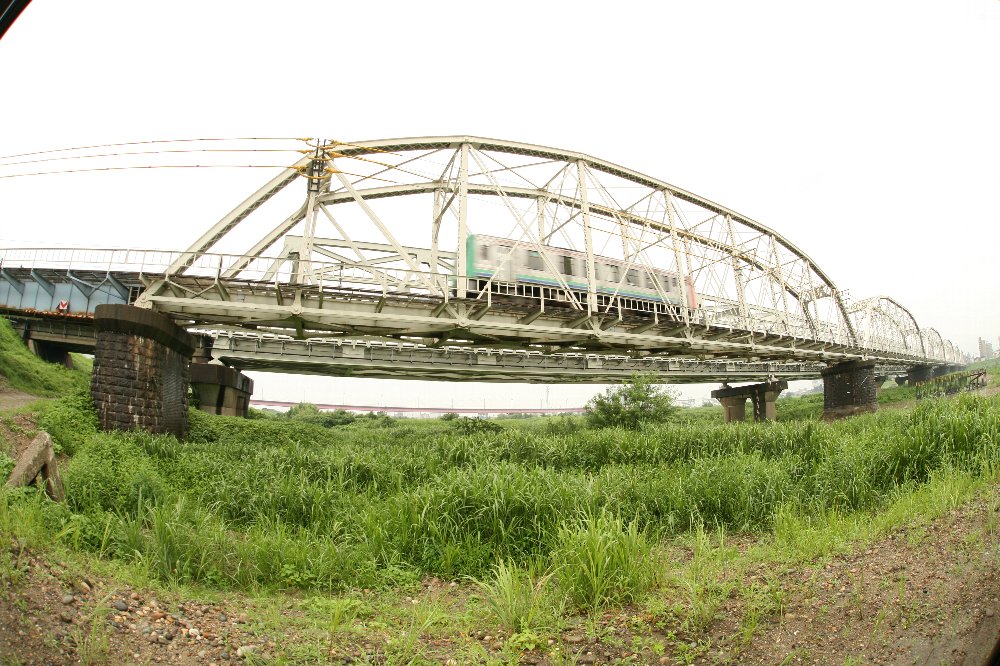

富山県の神通川河口付近に位置する、新神通川橋梁。
上流側、高山本線の橋梁が、アメリカン・ブリッジ製である。
この写真は左岸から撮影している。

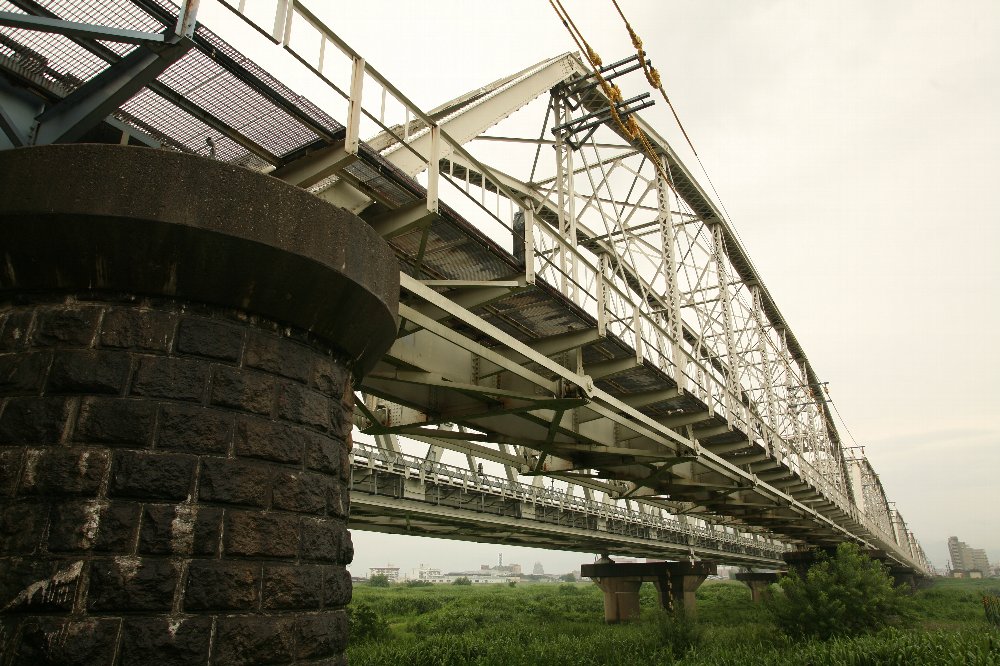

ピントラスのもっとも美しい部分はココだと思う。

200フィートの単線プラットトラスが6連。
ロングスパンゆえの、シュウェドラートラス。
上弦中央の3パネル部分が直線状になっている。
シュウェドラーは、少し垂れ下がることもあるようだが、
アメリカン・ブリッジの日本向け桁はすべて直線である。

さて、このトラス桁の出自には2説ある。
歴史的鋼橋集覧には小西純一氏の記述で「1907年製」とある。
一方、土木構造物の教科書的な小野田滋氏の『鉄道構造物探見』では、
「1900年に御殿場線に架けられた~を転用した」と書かれている。
どちらも大家の書かれた文章である。
一次資料にあたるまで、どちらを信じていいのかわからない。


ここではその謎は置いておき、この地に架設されてからのことを書く。
この新神通川橋梁は、元は北陸本線用の桁であった。
北陸本線複線化の際に下流側に複線トラスを増設し、
北陸本線をそちらに移設、この橋梁は高山本線用とした。
それまでどうしていたかは調べていないが、北陸本線と共用していたのだろうか。
国土変遷アーカイブスにある写真を見ると、そう見える。























画面右側(上流側)にある橋脚は、北陸新幹線用であろう。
ということは、北陸新幹線の工事が進み、あるいは開通した時点では、
この6連の曲弦プラットトラスはこのように見えなくなる。

この写真は土手から撮影したが、実は非常に厭な体験をした。
土手の上にある資材置き場のような広場にクルマを停めたら、
そこに監視カメラがあり、「ウィ~~~~ン」という音と共に
監視カメラがこちらを向いたのである。
カメラの場所は変わらないが、水平方向に360度回転し、もちろん上下に首を振る。
クルマから降りた私を追尾するのだ。

そこから離れ、一番上の写真を撮ったときも、土手の上からカメラが私を見ていた。

不法投棄でも、北陸新幹線工事の妨害でもない。
単なる写真撮影だけである。
いっそ、監視カメラに黒い幕でもかけてやろうかと思うくらい(そのくらいの高さである)
厭な体験であった。
