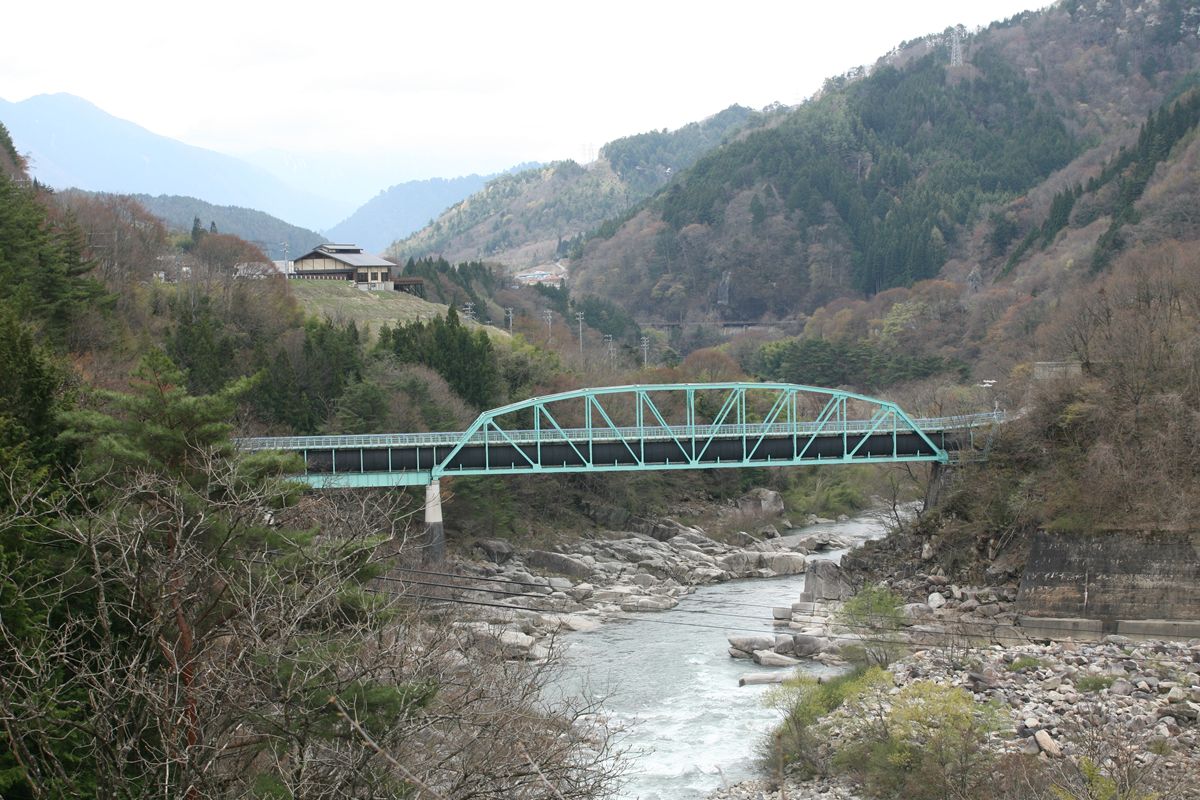

20111113_002.JPG「道の駅木曽福島」から見える、ド太い水管橋。写真は木曽川の上流を向いている。写真右が左岸、写真左が右岸。右岸方向に木曽ダムがある。

長さ65mのトラスはプラットトラスに組まれている。写真左のプレートガーダーは20mの2連。歴史的鋼橋集覧によれば、面白いことに下流側から第1・2・3連と呼称されている。

水の流れに従ってサイホン橋の水管をたどると(写真左に向かうという意味)そこには昭和43年(1968年)竣功の木曽ダムがあるので、「昭和40年代にプラットトラスの水管橋かよ!」と思うかもしれないが、もちろんそんなことはない。このプラットトラスはその30年前、昭和13年(1938年)横河橋梁(大阪)製である。

なぜその橋が30年後に別の用途に転用されたかについては、こちらのサイトに詳しいので、ぜひご覧いただきたい。

木曽川に架かる橋(2) ~ 寝覚発電所サイホン橋 ~
深まりゆく木曽路の秋 ~寝覚発電所木曽川取水ダム~

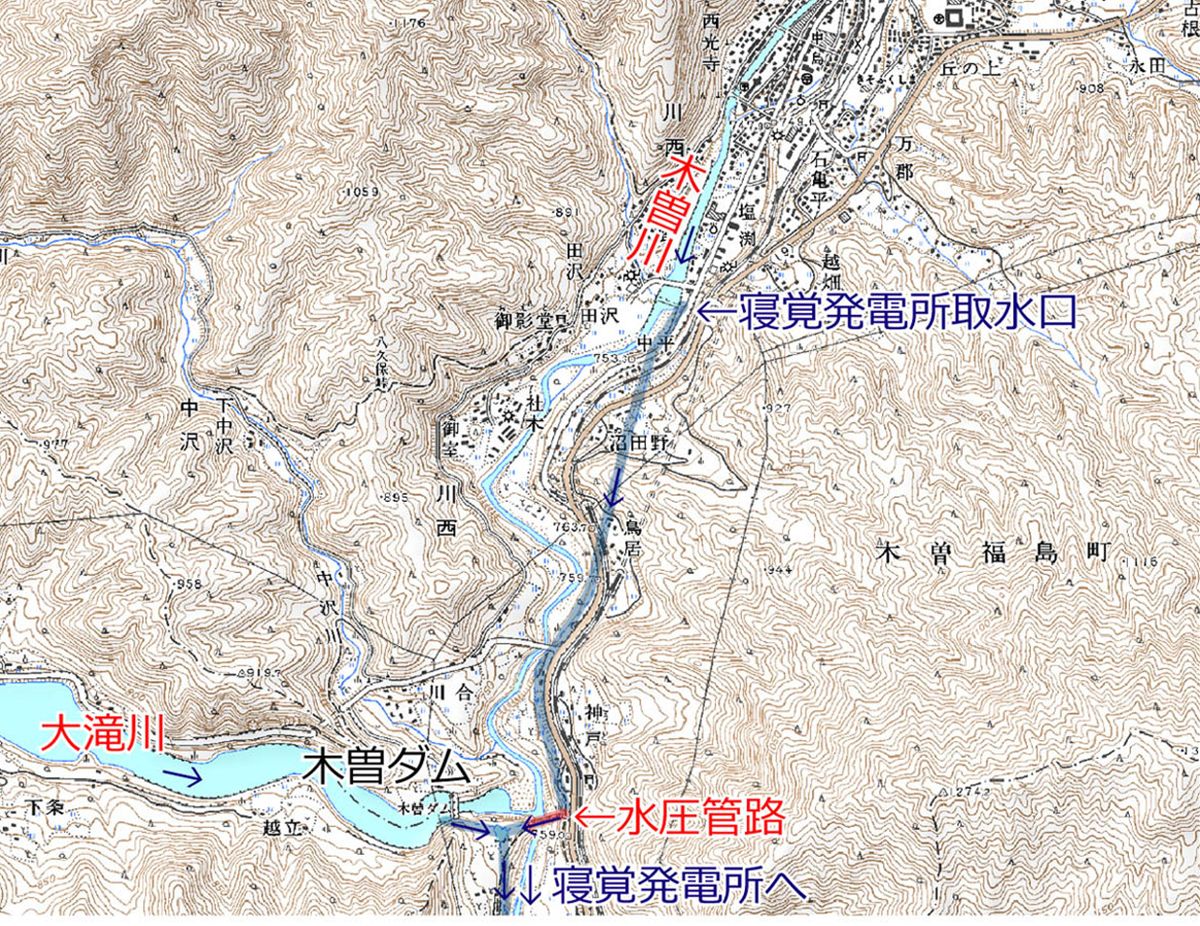

この水管橋の役割は、上流の寝覚発電所取水口で取水した水を左岸の水路隧道でこの位置まで導き、このサイホン橋で右岸に渡し、木曽ダムからの水とあわせて右岸の水路隧道で寝覚発電所に送ることにある。位置関係はこうだ。


木曽福島駅の南にある取水口は、標高約740m(より低いはず)。サイホン橋のあたりでは、10mメッシュ標高データから読む限り、約730m程度か。木曽ダムの水面も約730mである。そして、サイホン橋からの水と木曽ダムからの水とが合わさる位置に池がある。この周辺は約740~750m。ここから下記の位置の寝覚発電所(標高約680m程度)の直上に水を送り、一気に落下させて発電している。その水は、また水路隧道に入って下流の上松発電所で使われている。

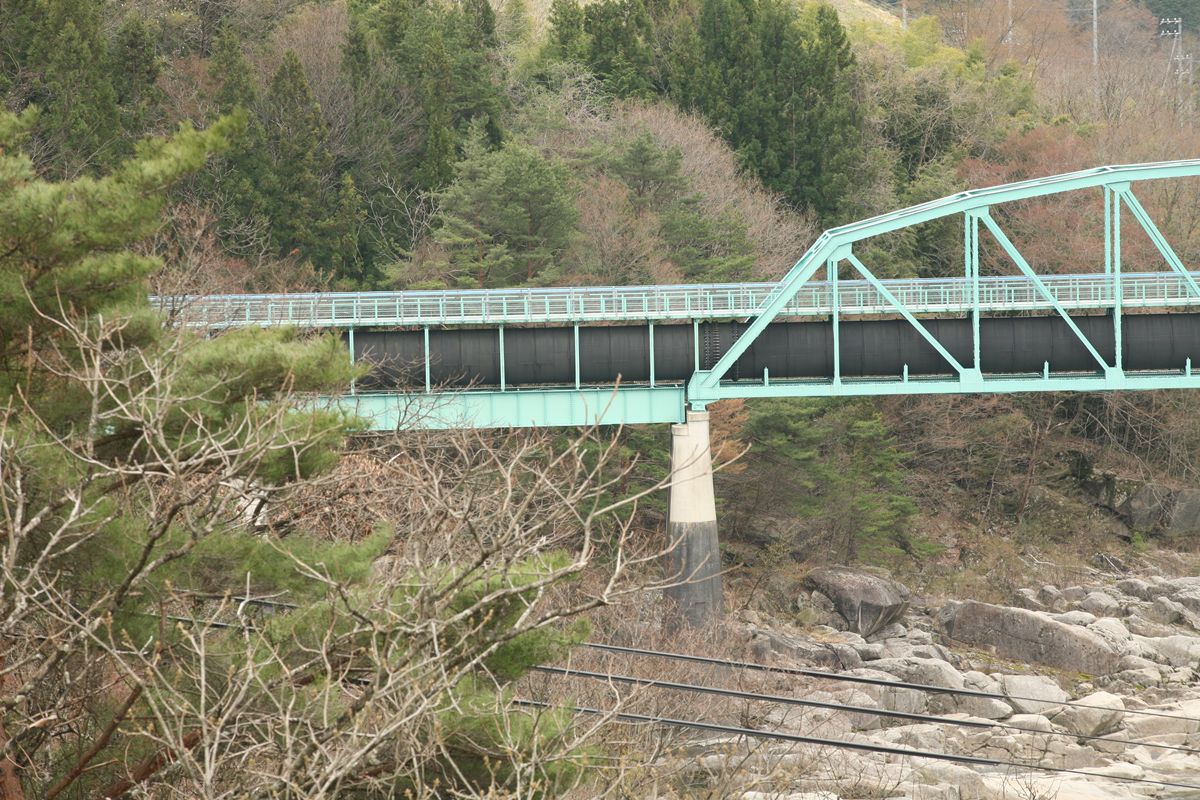

20111113_003.JPG左岸側。「太い」という感想しか出ない。水管の継手は橋台側にある。

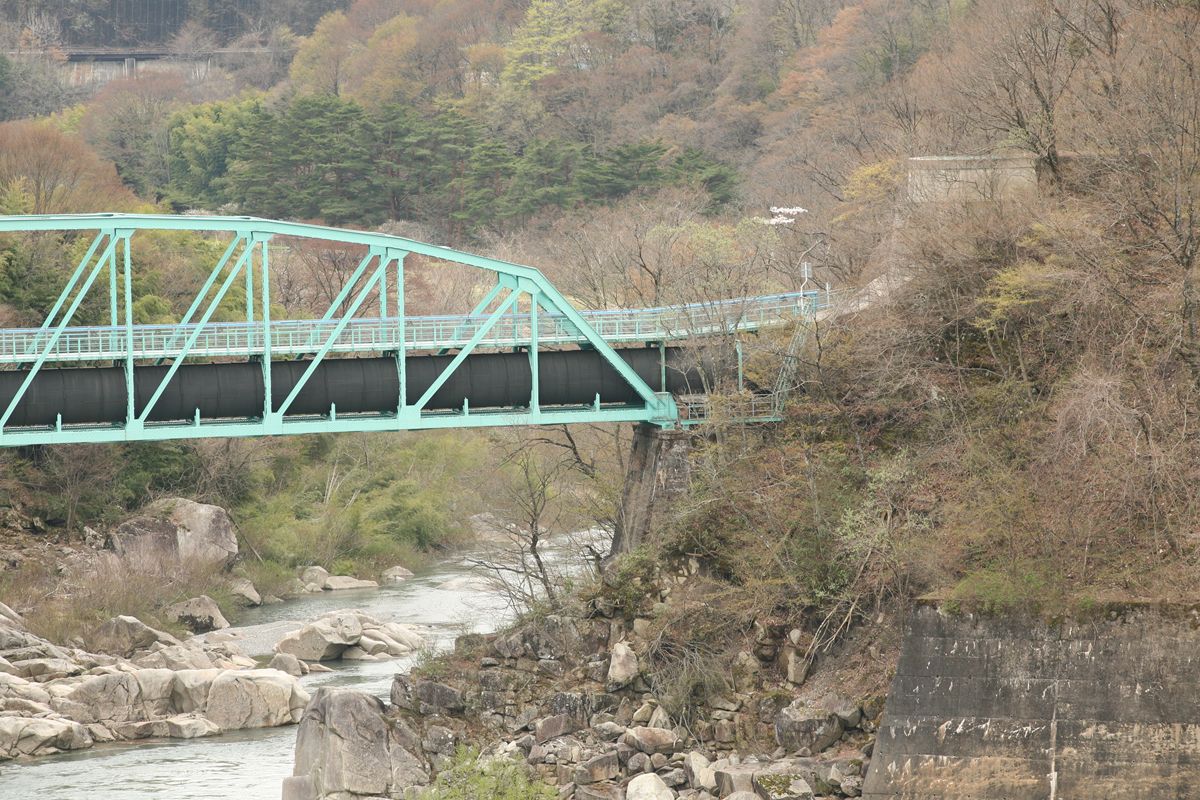

20111113_004.JPG右岸。継手はトラス内にある。

水管の継手は、ちょっと首をつっこんっでみたい分野だが、どこかにいい資料はないだろうか。




実はこのとき、事前調査をしていかなかったので、このサイホン橋の上まで行けることを知らず、遠くから眺めることしかできないと思ってた。ところが、どうやらクルマでも走れるらしい。来年あたりにまた行かねばならぬ。無念。しかし、楽しみ。「鉄管橋」バス停もあるというので、それも見ておきたい。
