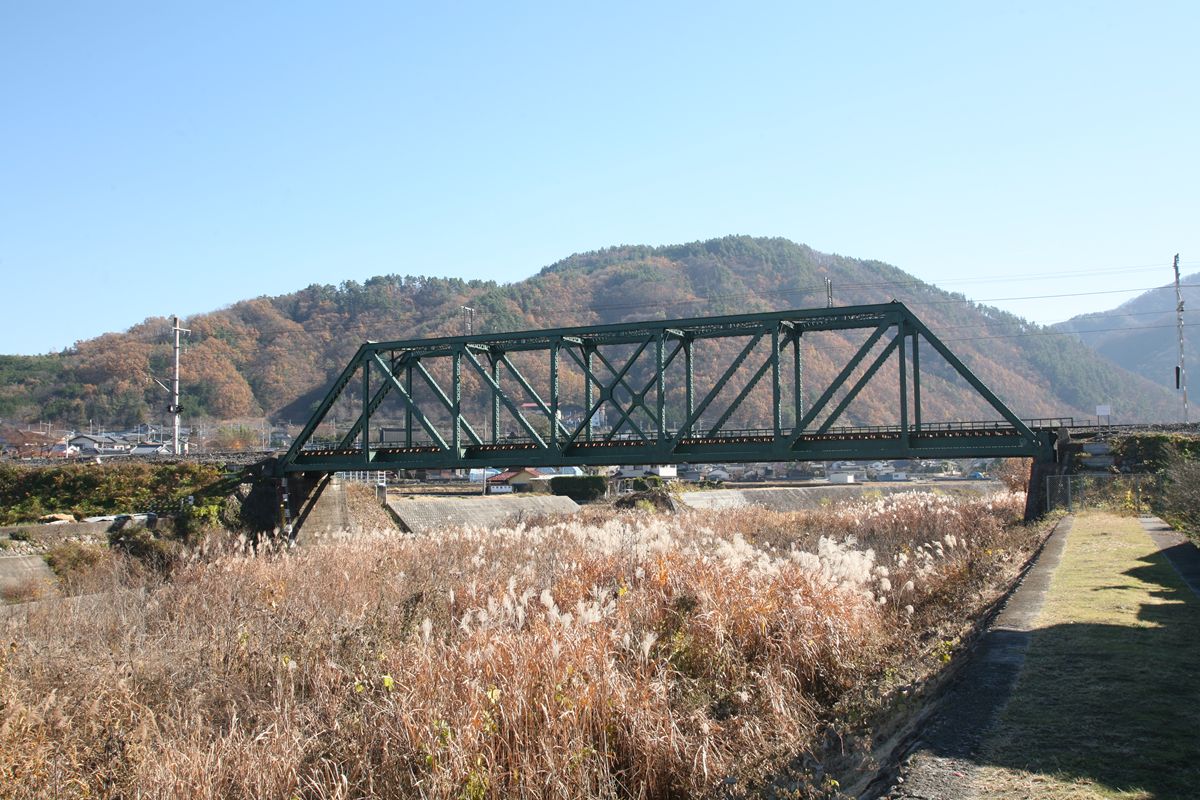

20101212-01.JPGさきのエントリ、『身延線 笛吹川橋梁』と同型のトラス橋。写真は北側(下流側)。場所はここ。



この橋が渡る芦川は、笛吹川の支流。遡ると、いまは合併して笛吹市となったが、かつては芦川村という自治体が存在した。源流はその芦川村の中、「富士山は月見草がよく似合う」の御坂峠から西に連なる尾根の北面である。

建設経緯や時期は『身延線 笛吹川橋梁』とまったく同じ。おそらく笛吹川橋梁と同時に櫻田機械で四つの同型154フィートトラスを製作し、そのうちのひとつがここに架けられたのだろう。

ここには北側(芦川の下流側)左岸からクルマでアプローチした。川の上空は開けているので、周囲の建物よりも高さのあるトラスはけっこう遠くから見えていた。トラスを横から見るとスッキリした台形である。

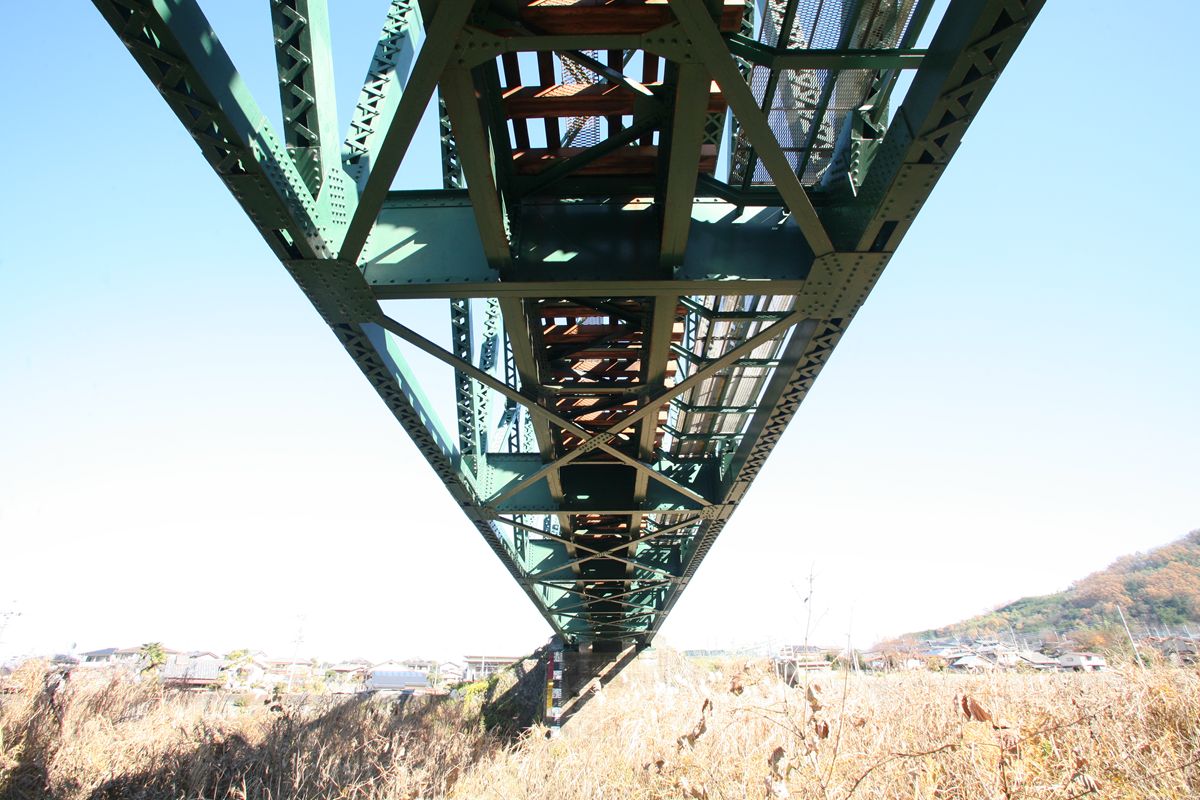

桁の裏。
20101212-03.JPG河原に降りづらく、河原も枯れ草がすごかったので、ここに行くまでにひっつき虫で大変なことに。

トラスの部材と横桁(左右のトラスを結ぶ部材)、縦桁(レールの真下の桁。横桁同士を結ぶ)を見比べてほしい。横桁の高さに驚く。もちろん必要に応じてこの大きさなのだろうが、それにしても。

縦桁の少し内側にレールが見えている。つまり、レール幅よりも縦桁幅のほうが広い。これは、子どもの頃に読んだ鉄道模型の本にも書いてあったような気がする。

また、縦桁と横桁の接続部分、縦桁のフランジが一部欠き取られている。横桁の補剛材を避けるためだ。

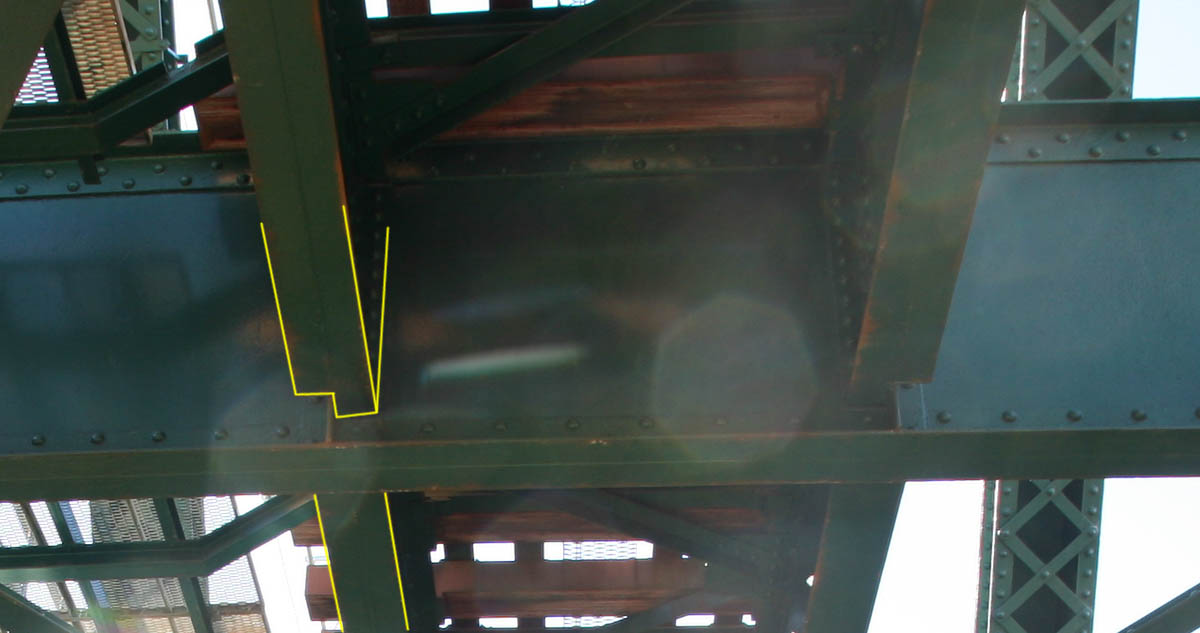

20101212-91.jpg左だけ黄色でなぞってみたので、右と見比べていただきたい。フレアが入っているのは御容赦。

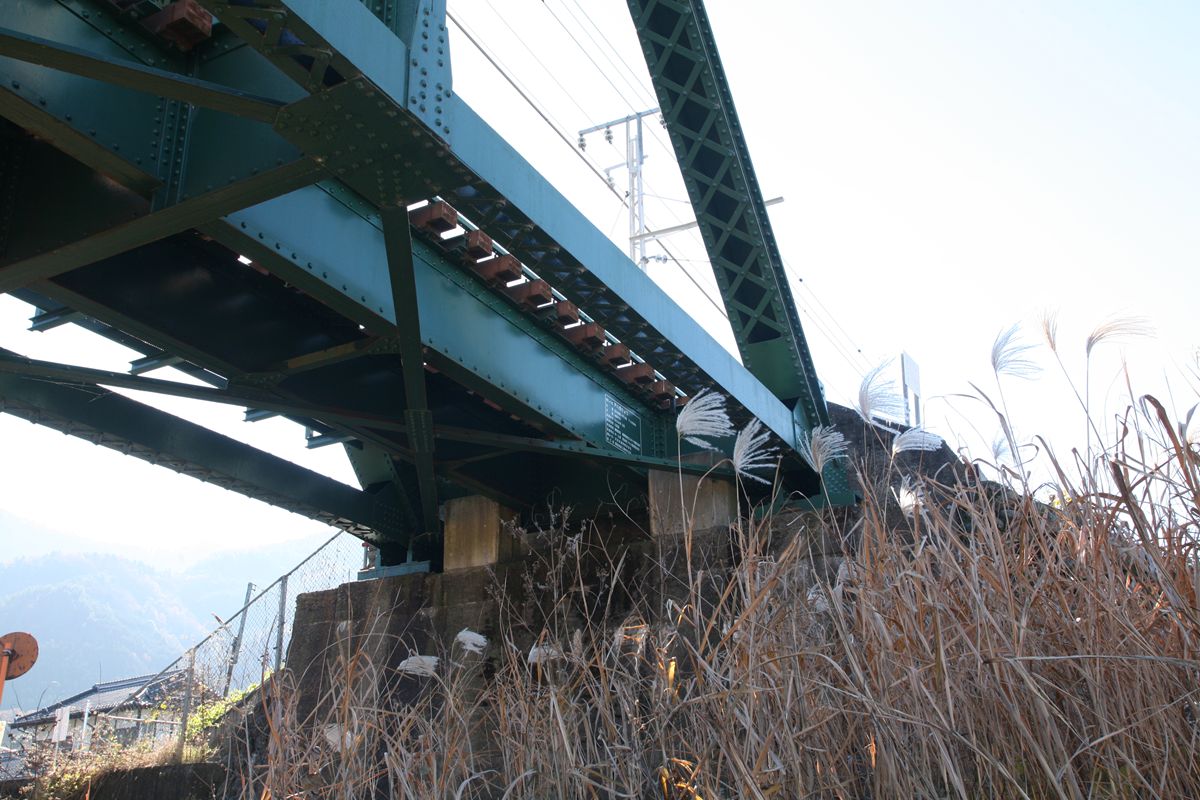

20101212-02.JPG橋台。現在、あらゆる桁に落橋防止措置が講じられているが、この芦川橋梁はコンクリートブロックがその役割を果たしている。おそらく、ブロックと兄弟との間に幾本もの鉄筋が通じているのだろう。

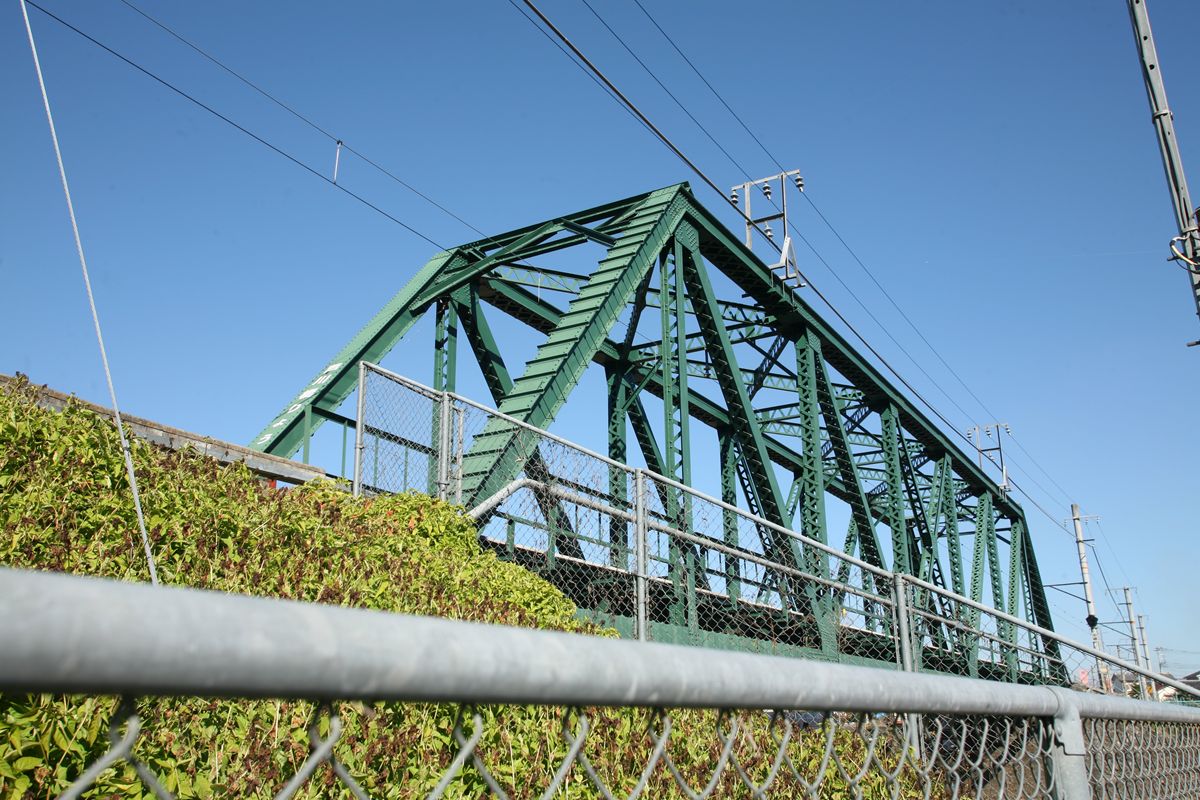

20101212-04.JPG南側(上流側)。右側の端柱、横の縞模様がついている。下記の銘板部拡大をご覧いただければ後付けだというのがわかるが、これはハシゴの役割だろうか。

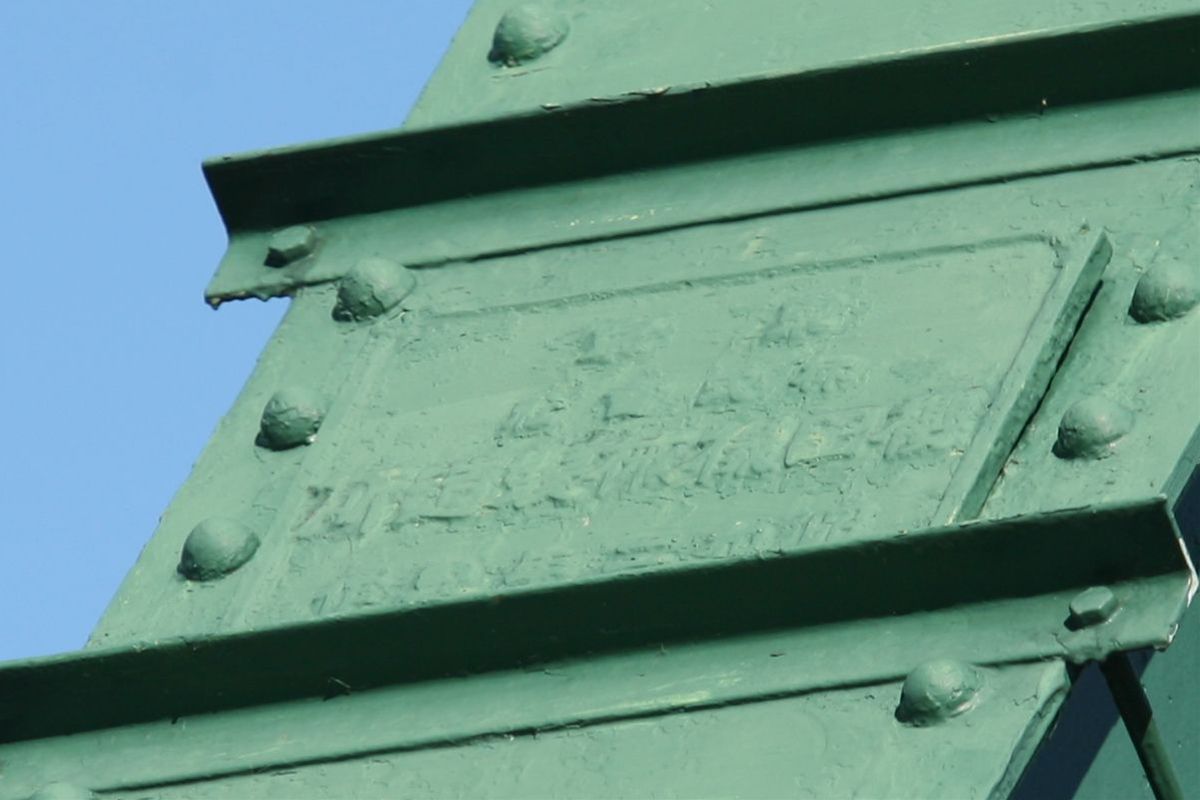

20101212-05.jpg銘板拡大。

東京
株式会社
桜田機械製造所
昭和二年製作

と読める(すべて右書き)。


先の笛吹川橋梁もそうだが、身延線にはあまりトラス橋がない(北半分では、おそらく善光寺駅すぐ南の、濁川を渡る橋梁のみ。橋梁名は手元の資料では不明。会社にはあるのだが)ので、このふたつは乗っていても分かるだろう。斜材が同じ方法に続き、ついでバッテン、そして逆向きになったらこのふたつの橋である。

今回も「見てきただけ」になってしまった。

今回も、笛吹川橋梁に続き、廃道探索ついでに丸田祥三さんに立ち寄っていただいた。最後になりましたが感謝申し上げます。
