上記の場所に、「なんでこれが歴史的鋼橋集覧に収録されてんの?」と思ってしまう橋がある。

20101215-04.JPG熊ヶ根橋。1954年(昭和29年)開通の、上路のスパンドレルアーチ。「普通の鋼製アーチ橋じゃん」と思うかもしれないが、実は現在の姿はかなり改修されてしまったものである。

その秘密は断面を見ればわかる。

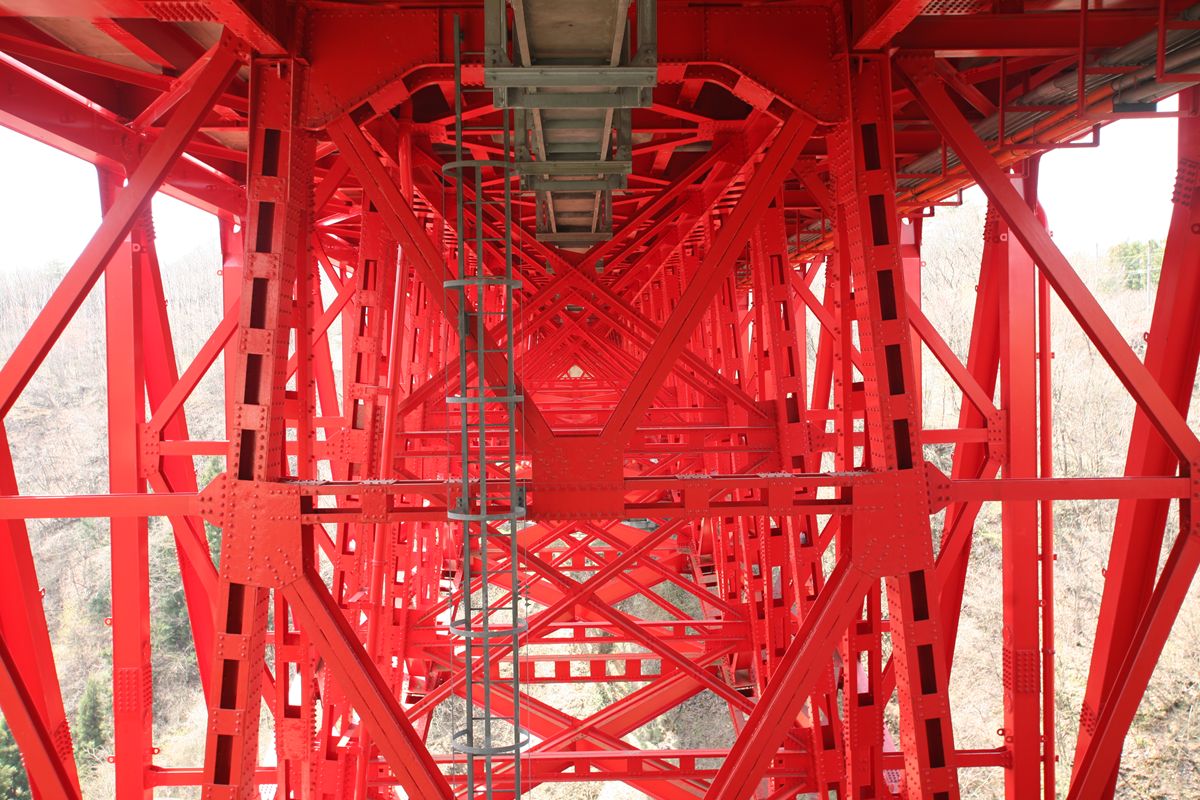

20101215-02.JPG中央のアーチが初代の部材。そこから左右に添えられているのが、新しい部材だ。初代の部材は基本的にリベット留め、左右の新しい部材はボルト留めなので、すぐに見分けがつく。

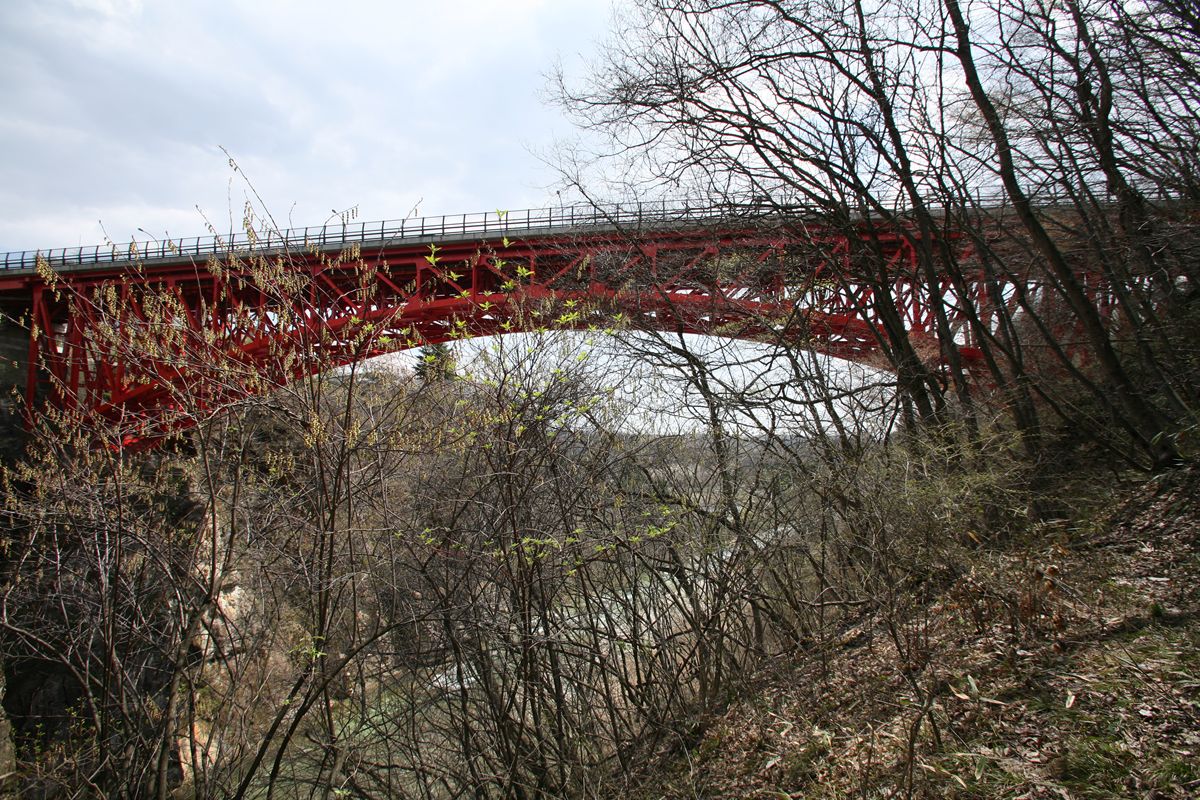

斜めから見る。

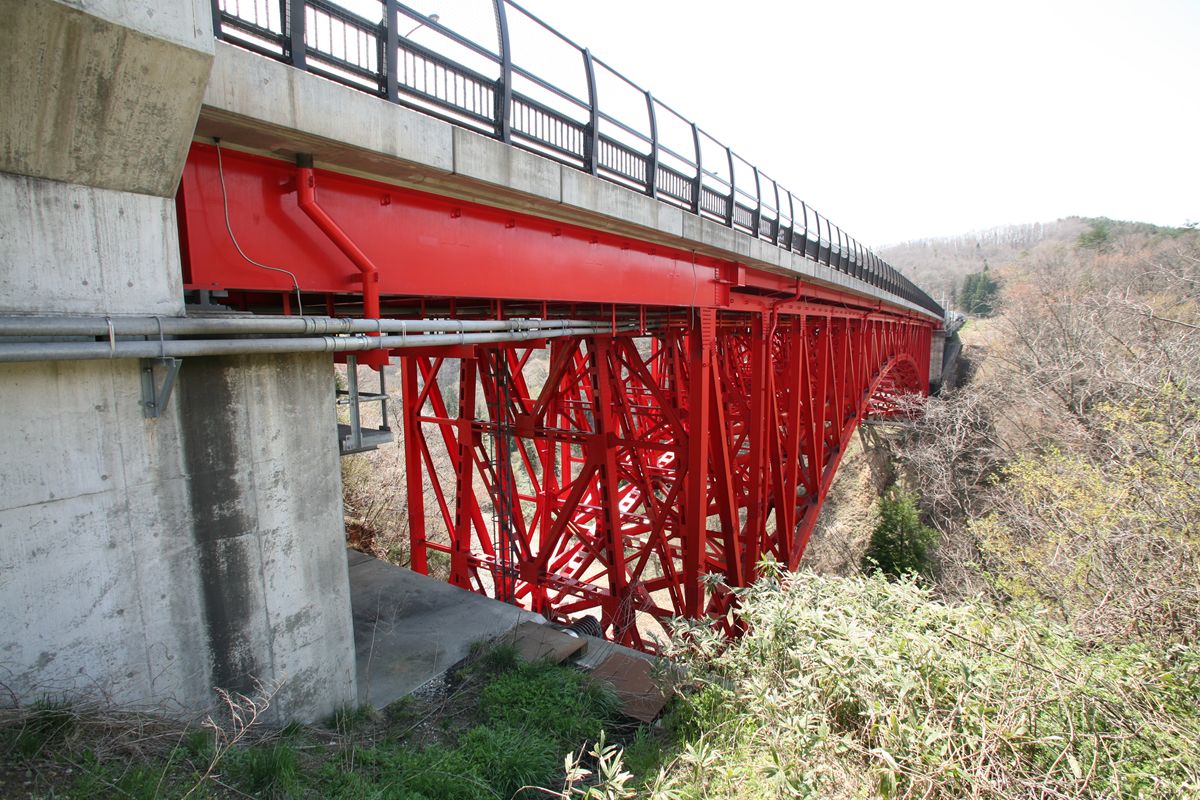

20101215-01.JPGこの角度にすると、元からあったアーチの部位がわかるだろう。手前(画像左)はプレートガーダーだ。上のアーチ内部の写真は、この鈑桁の下にもぐって撮った。

この改修がどういうものかというと、いまでも資料が残っているので引用する。
国交省のサイトより。

寸法もある。


国交省のサイト( 一般国道48号 熊ヶ根橋補強・補修)から。

左右に張り出すのだが、片側(東側、下流側)を車道、片側(西側、上流側)を歩道とする。車道幅は、6mから10.9mに広がる。旧橋は東側に歩道が張り出していたことが上の図からもわかる。張り出し方はこんな感じ。

20101215-99.jpg国交省のサイト( 一般国道48号 熊ヶ根橋補強・補修)掲載の画像をつなぎ合わせた。

なんか、歩道部分、三弦トラスに見えるんですが、ちょっと検索しても分からなかった。

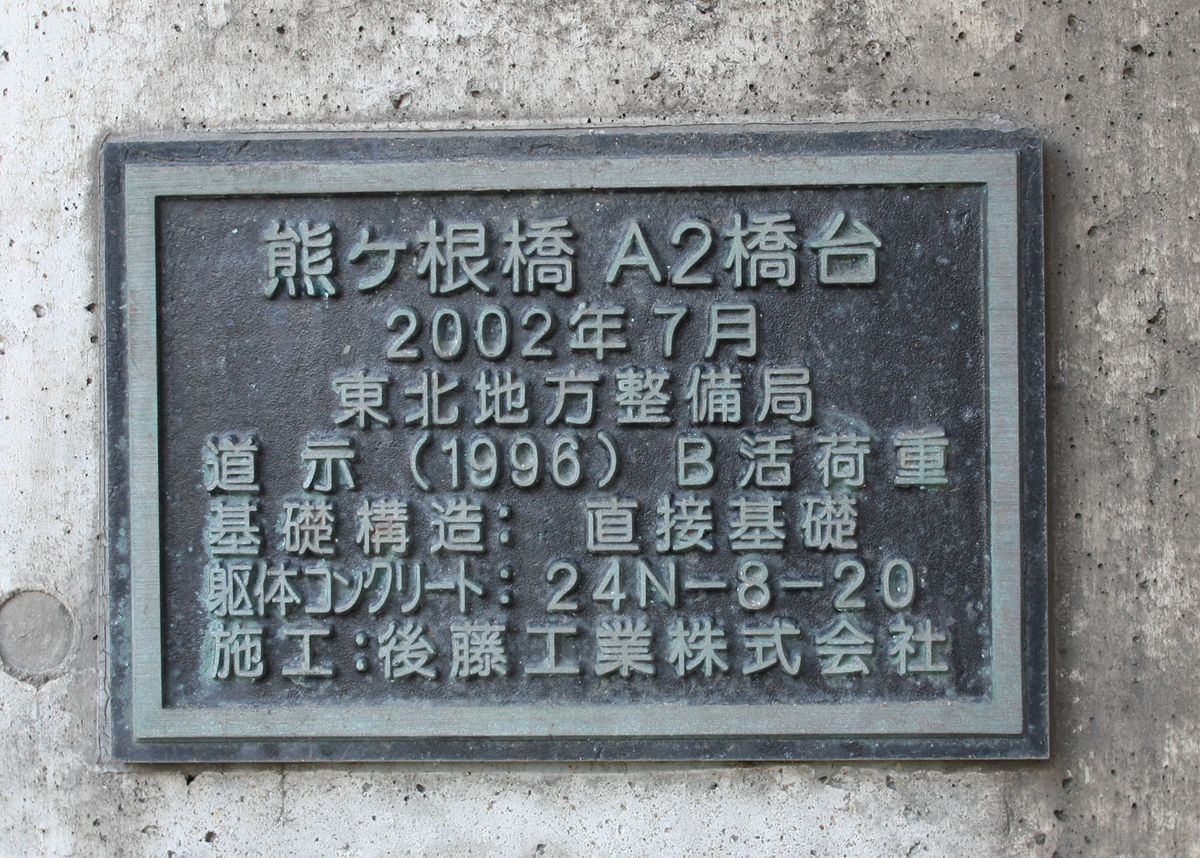

この改修にあわせて橋台も改築された。銘板がある。
20101215-03.jpg熊ヶ根橋 A2橋台
2002年7月
東北地方整備局
道示(1996)B活荷重
基礎構造:直接基礎
躯体コンクリート:24N-8-20
施工:後藤工業株式会社

この橋についても、とくに発見はない。

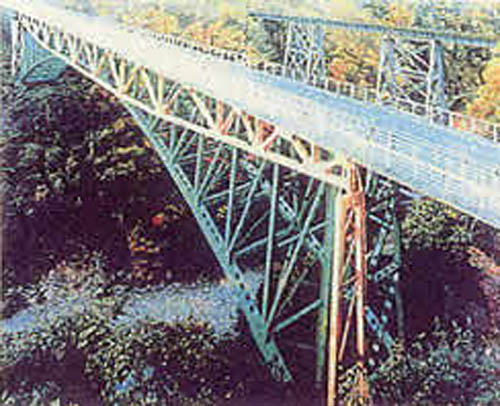

なお、歩道からは仙山線の第二広瀬川橋梁が見える。こんな橋だ。
これは歩道のフェンスによじ登って撮っている。フェンスを全面的に信頼していいのかという疑問を持ちつつ、恐怖感に駆られながら撮った。かなりの高さだ。この橋については上記リンクをご覧いただきたい。
