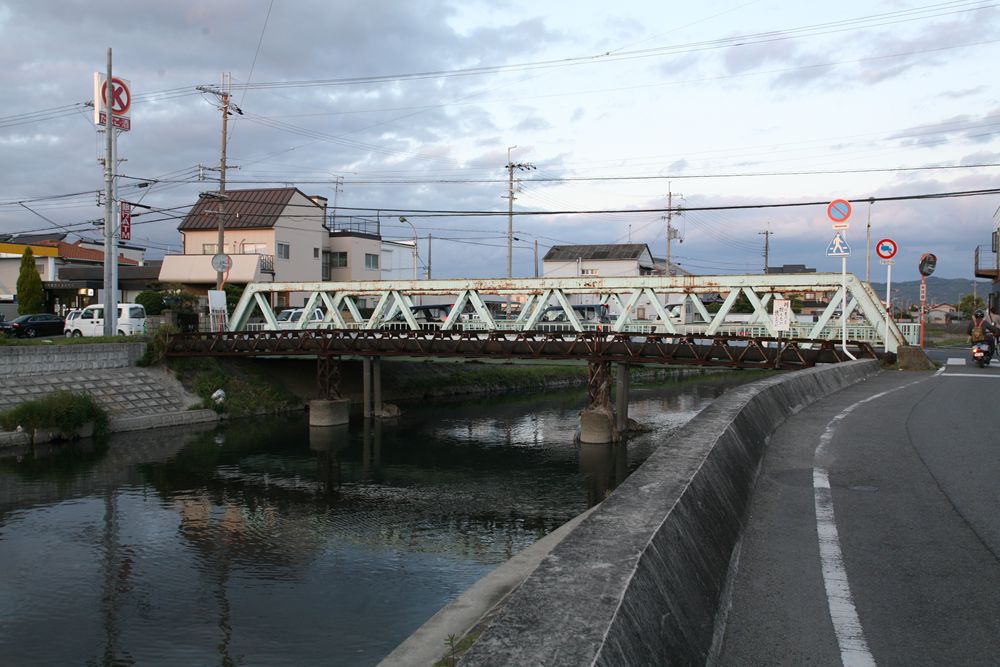

和歌山県和歌山市の大門川にかかる新興橋。英国製の鉄道用ポニーワーレントラスを転用した道路橋である。100フィートポニートラスは9パネルであるが、この新興橋は8パネル。では、どこで短縮したのだろうか。実は、この日は和歌山に行く予定など毛頭なく、「歴史的鋼橋集覧」を見てちょいと行っただけなので、いまにして思えばもっとちゃんと調べるべきであった。

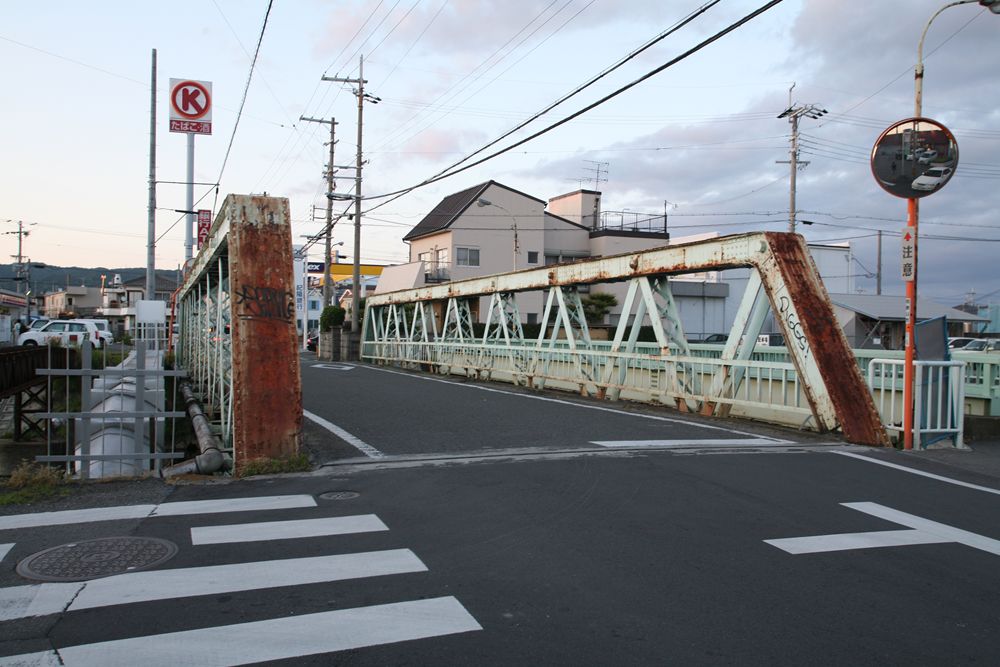

IMG_4059_R.JPGこんな感じで街中に唐突にある。いままで見てきたものは鉄道橋だったり、元鉄道橋だったりしたので、「橋がここにあって当然」というシチュエーションであり、ここまでの唐突感はなかった。住宅街の中にあるので、電車が住宅街の軒先に保存してあるような感じ、といえば近いだろうか。

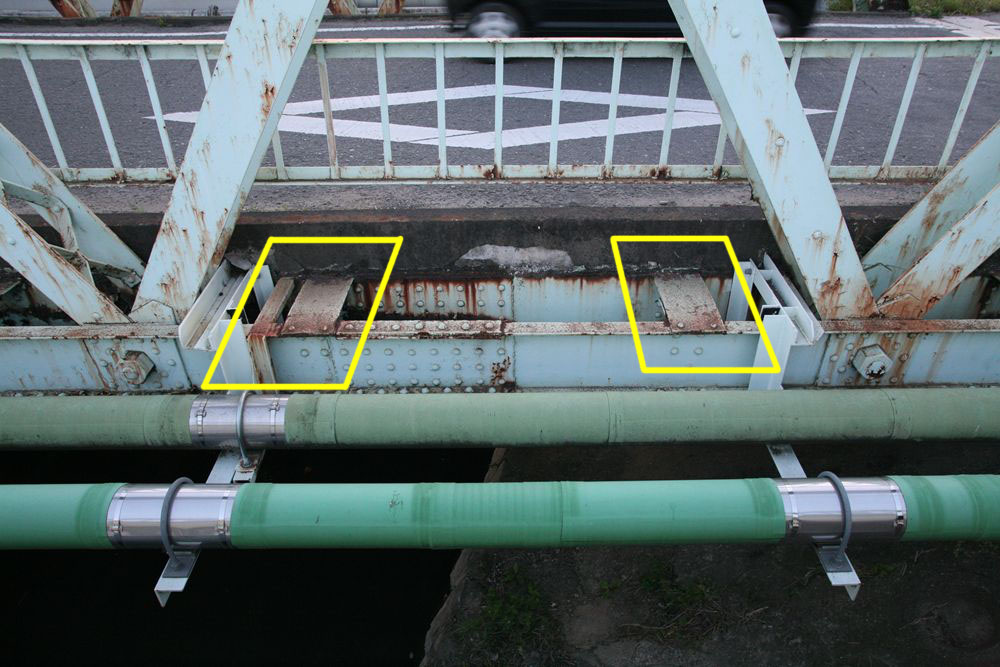

IMG_4079_R.JPG道路橋に転用した際に拡幅したとのことで、下弦材の上に乗っかっていた本来の横桁は失われている。その跡が、このようになっている。横桁があった場所に、適当な(そう見える)鉄板があてがってあるように見える。適当に見えるのは、この鉄板が歪曲していることから来る印象だろうか。しかもリベット留めなので、もともとあったものなのか、後付けなのかは不明だが、リベット留めしてあれば、その上に横桁が載る訳もなし、その理由が理解できない。

では、新たな横桁はどうなっているのか。下に潜ってみた。

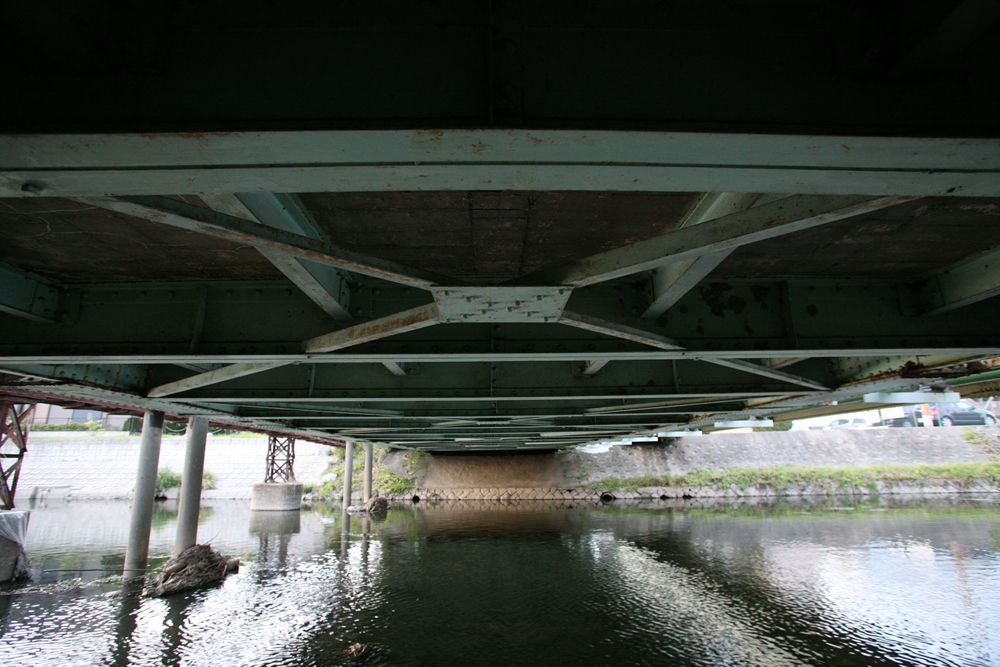

IMG_4064_R.JPGこの新興橋がかかるのは、大門川である。地元の方には申し訳ない感想だが、ドブ川である。余談になるが、ドブ川を漢字表記すると「溝川」になることを今知った。ドブ川と言っていいと思ったのは、水質調査で「2級河川ワースト5」の常連だからである(→参考資料)。で、そんな生温かい、かつ高さが確保できない環境ではこれくらいしか撮れなかった。まさか水に入ってまでは撮らない。

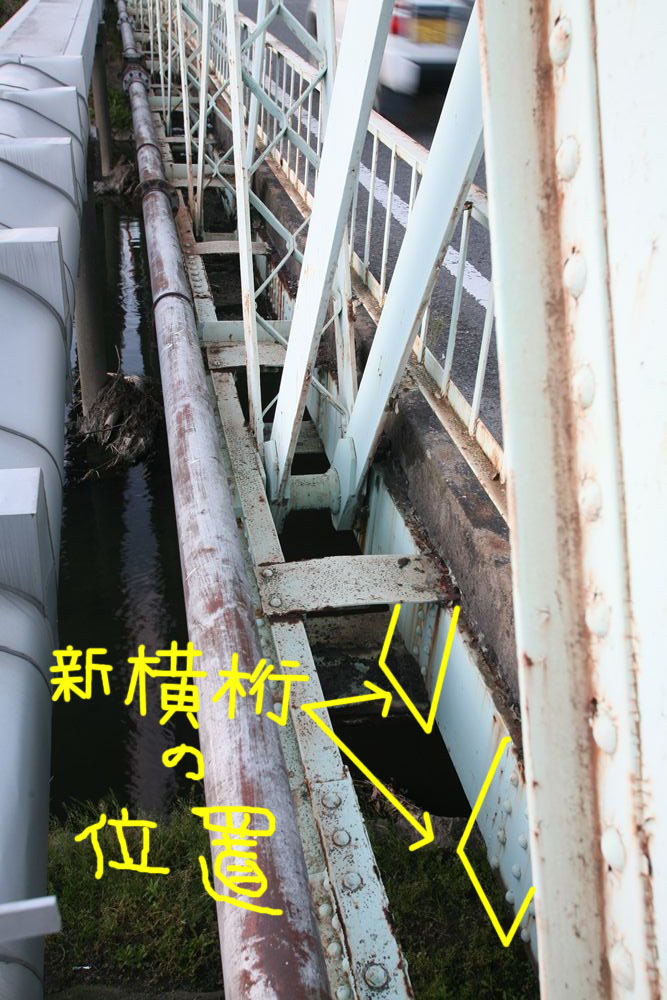

IMG_4060_R.JPGそんな環境なので、全貌を把握できなかったのだが、どうやら新たな横桁は、旧横桁のあった位置の真下に位置するようだ。旧横桁は下弦の上に載っていたが、新横桁はその同じ位置の、下弦材の内側の部材にリベット留めされている。

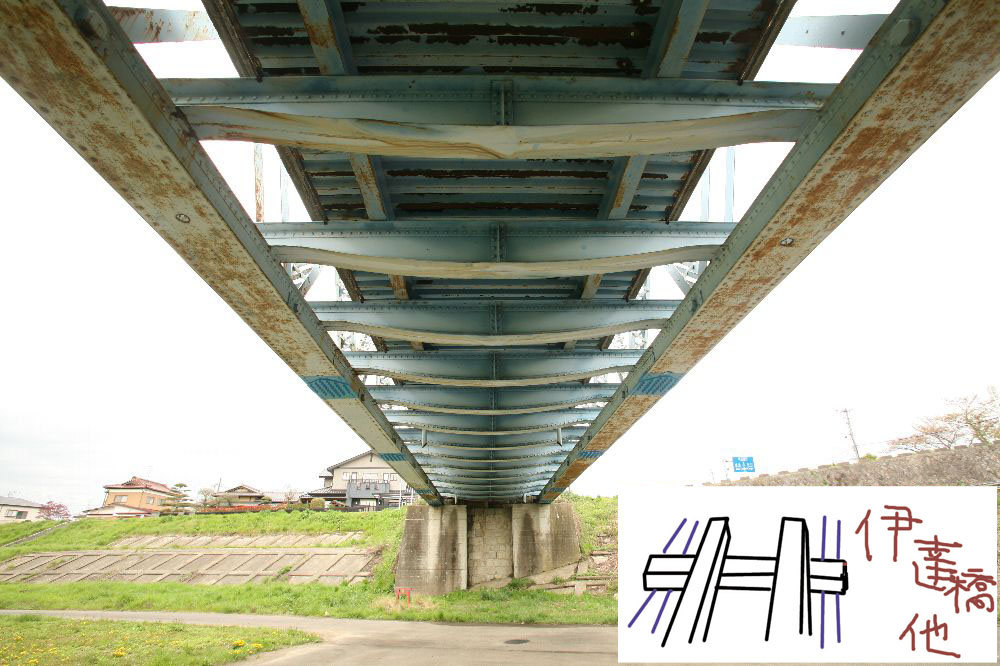

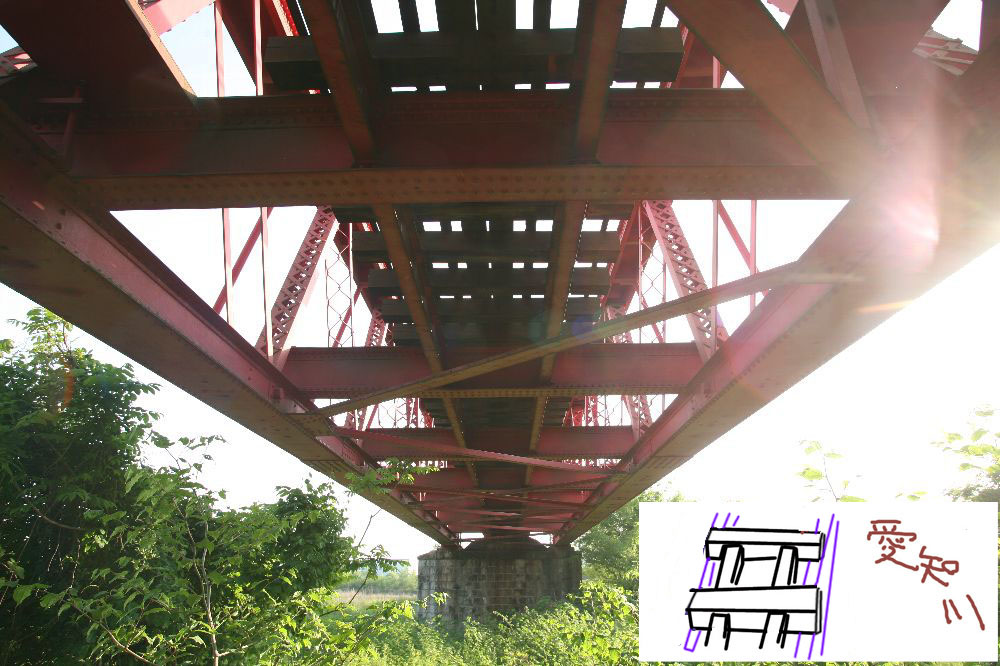

二つ上の写真のとおり、縦桁は横桁の間にある。いままでに見てきた英国系100フィートポニーワーレントラスはみな横桁の上に縦桁があったが、愛知川橋梁(いずれ)などは横桁の間に縦桁があるものがある。


もし、この新興橋の転用元が愛知川橋梁タイプの横桁と縦桁を持つものだったのであれば、ポニーワーレントラスの左右の主桁を結ぶ床の部分を横桁ごとバキッと取りはずし、そのまま取り付け位置だけを変更すると、この新興橋のようになるのではないか。寸法も測らずに乱暴なあてずっぽうだとは思うが、この新興橋の横桁がどうにも転用された1954年頃に作られたようには思えないのだ。これは一つの謎である。

また、どこで短縮されたのだろうか。真横から見るとこうだ(適当な合成で見づらくてすみません)

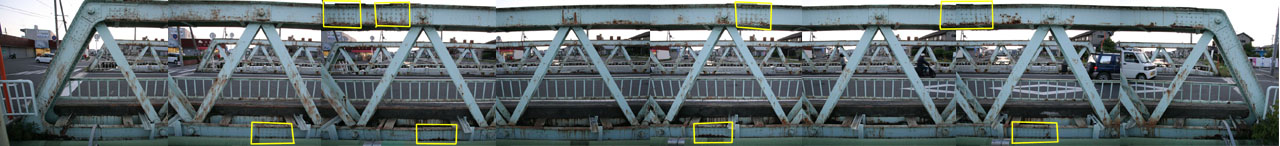

sinko.jpg黄色く囲んだ部分に、継ぎ板が当ててある。これを見る限り、左から2パネル目と3パネル目の間の上弦部分と、左から3パネル目の下弦部分で接合しているのかもしれない。こうした接合部の考証も、少しずつ進めている。

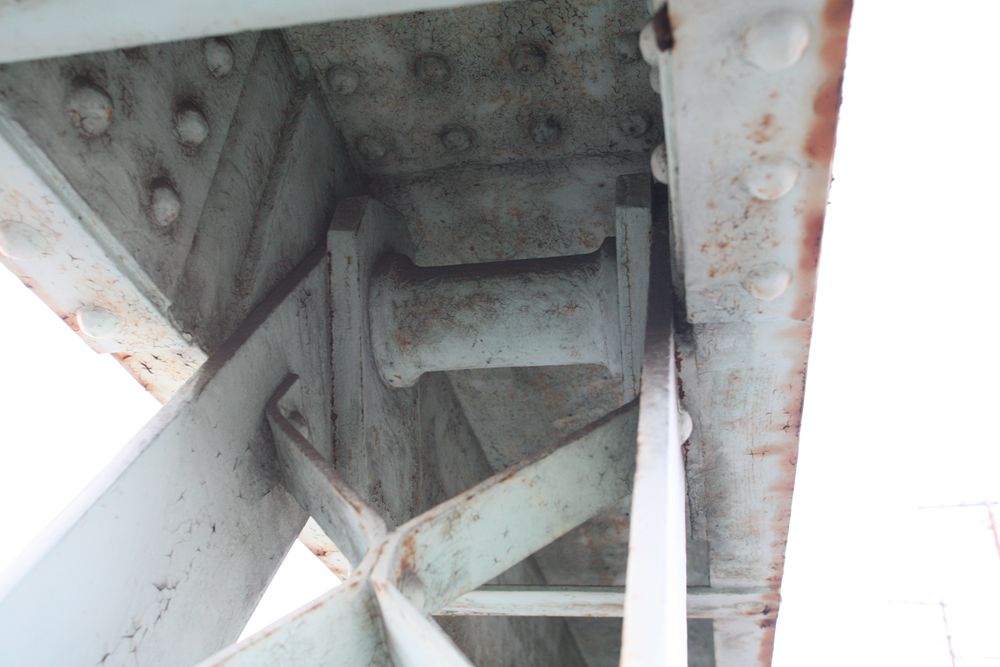

IMG_4075_R.JPG参考までに、上弦のピンの写真を。


和歌山市内の100フィートポニーワーレントラスについては、さらにもう一つ、疑問がある。和歌山市内に架設された数だ。

和歌山市内のは計3連が転用されたと、サイト「橋の散歩道」に書いてあるが、『明治時代に製作された鉄道トラス橋の歴史と現状(第2報) 英国系トラスその2』(西野保行、小西純一、渕上龍雄、1986年6月)にはこの新興橋の記述はなく(「歴史的鋼橋集覧」は小西氏の記述、ただし1996年)、もうひとつ現存する中橋のみである。「歴史的鋼橋集覧」にはこの新興橋と中橋のふたつ。もうひとつの行方を知りたいのだ。

今回の訪問では、中橋を見るのを忘れていた。いつかまた行ってみなければならない。同時に、縦桁や横桁の寸法も測ってこようと思う。三つの疑問は、なんとか解決してみたいと思っている。
