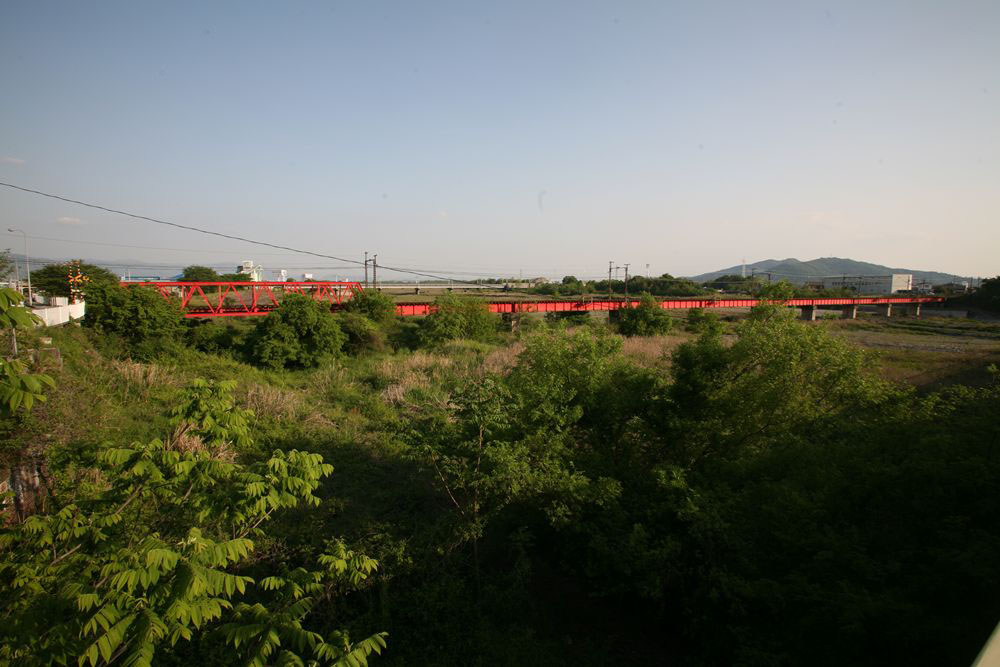

滋賀県の近江鉄道の愛知川橋梁である。愛知川-五個荘間にある。写真の左が愛知川方。見てわかるとおり、愛知川方のみ100フィートのポニーワーレントラスがかかり、五個荘川はスパン22mの鈑桁9連がかかっている。

冒頭の地図を衛星写真に切り替えていただきたい。なぜここだけポニーワーレンがかかるのか、不思議に感じないだろうか。河川敷というよりも、草の生えた土手。通常、スパンの長い桁は、本流部分にかかる。本流の中に橋脚を建てたくないからだ。いま、このポニーワーレンがかかる部分の真下は、愛知川の本流ではない。

ここで、1946年撮影の写真をご覧いただきたい。

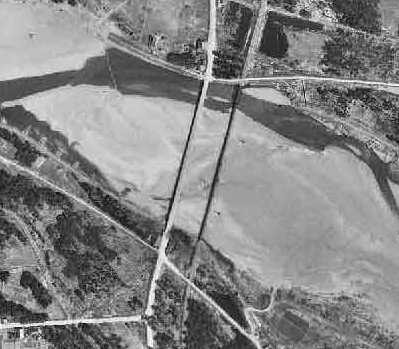

20100525.png見事にポニーワーレン部分に本流がある。ただし、川の流れはよく変化するものであるから、この橋が架設された1897年当時もこの流れ方だったとは必ずしも言えない。

参考までに、周囲まで写っている国土変遷アーカイブのサイトはこちら


さて、橋の詳細に戻る。

IMG_5342_R.JPGすぐ西に並行して国道8号の御幸橋がかかるが、そことの間には木が茂り、全体が見えない。やむを得ず、すぐ近くから撮る。画像に黒い点が見えるが、レンズについた汚れらしい。

御幸橋は、その名の通り天皇に関係する命名であり、明治天皇ご巡幸にあわせて架設された橋をルーツとする。土木学会のアーカイブスに、当時の橋の写真(木製、ハウトラス!)や開通式当日の事故の記事がある。

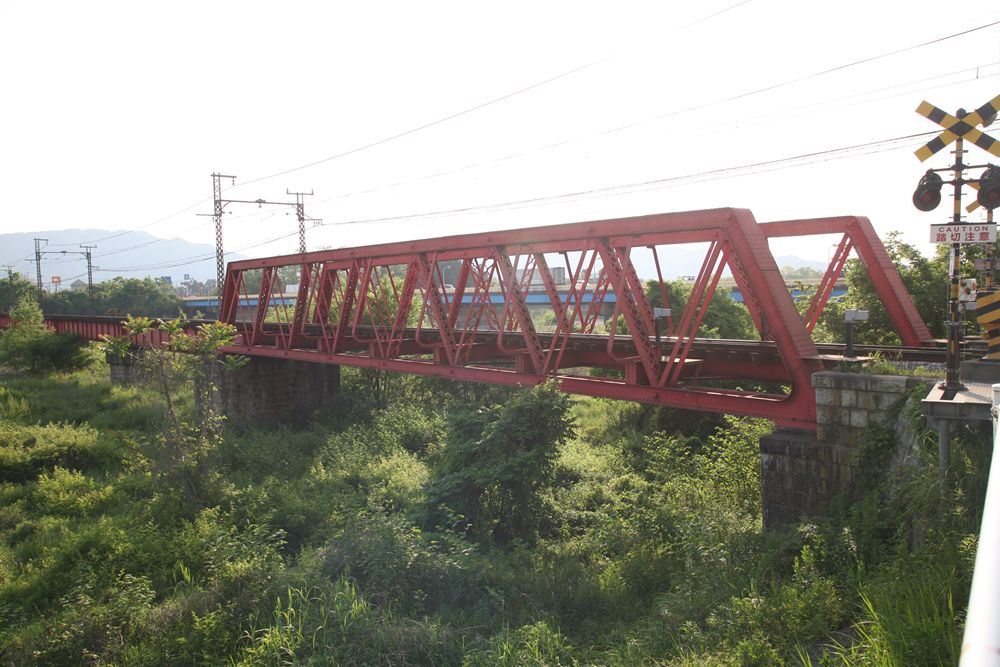

IMG_5361_R.JPG東側から。もろ逆光なので、トラスの色を出すのがかなり厳しい。

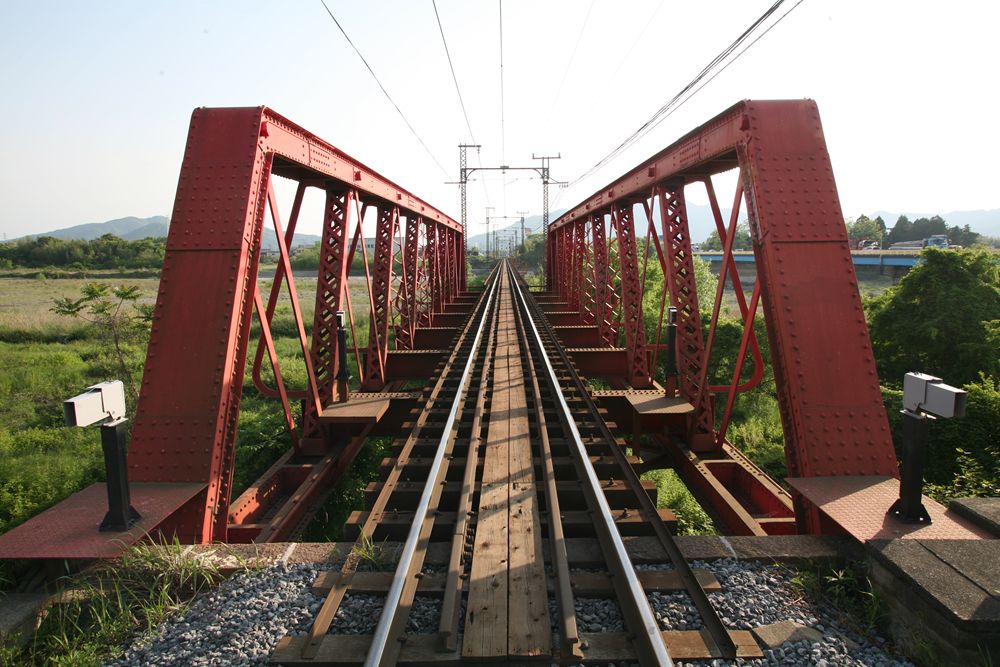

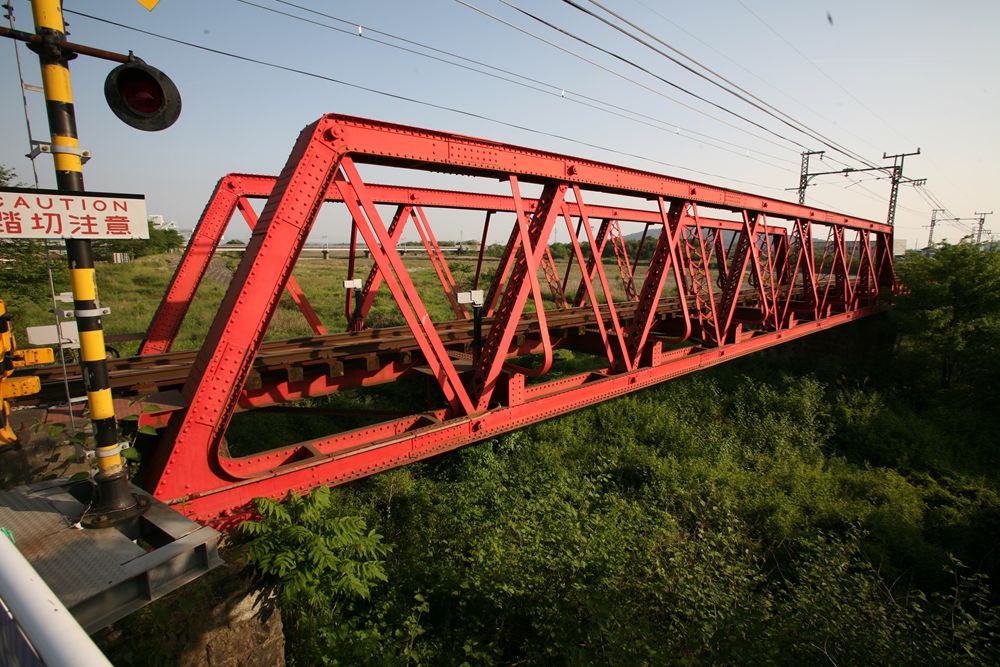

IMG_5343_R.JPG踏切から見るとこんな感じ。トラス桁の外側に、横桁にくっつける形で「ゝ」型の部材がついているのだが、これがなんなのかわからない。

【2013.3.10追記】WEBサイト水辺の土木遺産に「J型スティフナー」といい、ポニートラスが外側に倒れることを防ぐもの…という記述があることを@Einshaltさんからご教示いただいた。感謝。

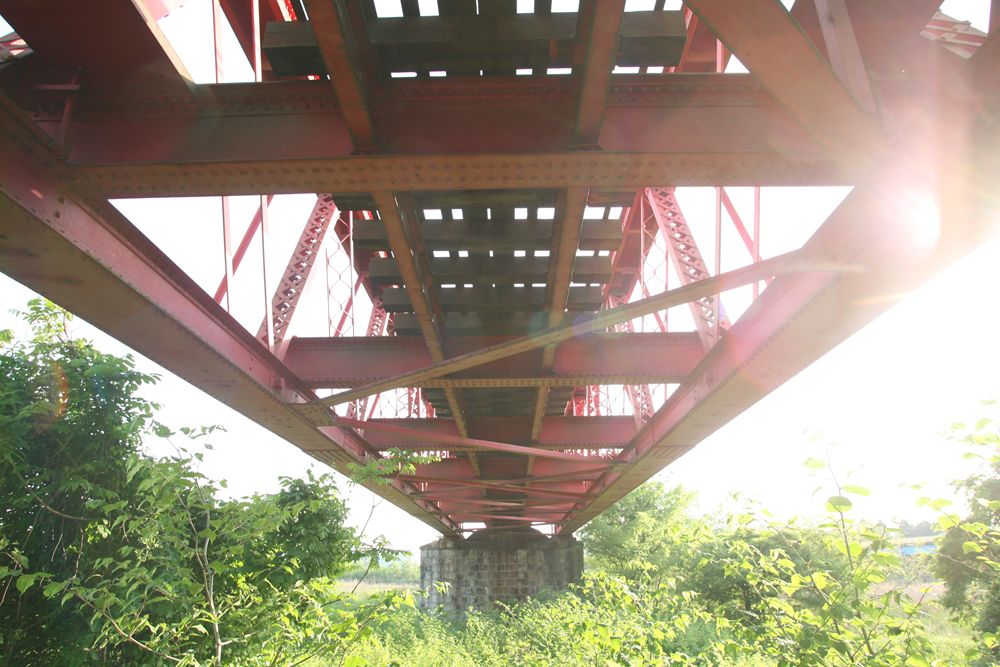

さて、気になる横桁である。いや、ここでは縦桁をご覧いただきたい。

通常の英国系ポニーワーレントラスは、トラスの下弦を結ぶ形で、下弦に横桁が載っかり、その上に縦桁が載っている。そのために横桁がは凹型をしており、レール面があまり上にならないように配慮されている。

しかし、この愛知川橋梁は、横桁の位置こそ同じものの、形状は直線。そして、縦桁が横桁と同じ高さにある。ここが最大の特徴であろう。

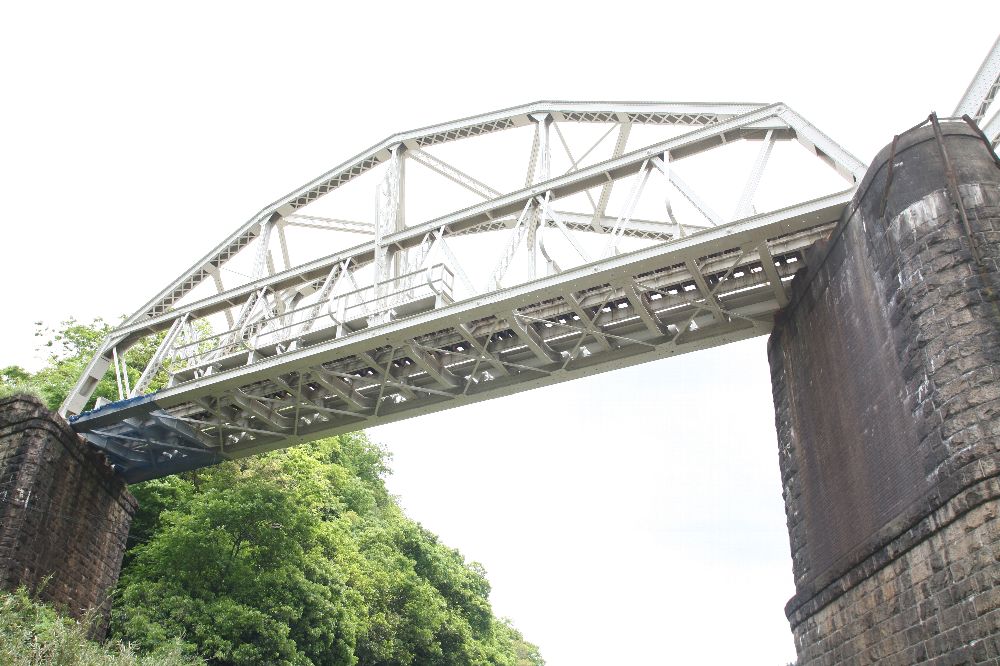

20100525-2.jpg愛知川橋梁は、『明治 時代に製作された鉄道トラス橋の歴史と現状(第2報) 英国系トラスその2』(西野保行、小西純一、渕上龍雄、1986年6月)によれば、いままで見てきたポニーワーレントラスとは別に「その他の英国系トラス桁」として、左写真の関西本線の木津川橋梁(ランガー桁に改造されたもの。いずれ)と同系に分類されている。両者ともに架設時から現在まで、転用されることなく現地にありつづけている。設計は、ともに白石直治、那波光雄の両名による。

「その他」となっているのは、いままで紹介してきた100フィートポニーワーレントラスは9パネルかつ横桁の上を縦桁が通る構造になっているのに対し、本橋梁は8パネルかつ横桁と縦桁の位置関係が少し異なるためである。木津川橋梁は、各パネル間に凹型と直線型の横桁を交互に配置し、直線型横桁と縦桁を突き合わせ、凹型に載せるような感じになっている。愛知川橋梁は凹型横桁を省略し(あるいは後天的改造で撤去し)、直線型の横桁と縦桁しかない。よって、本来は「その他1」「その他2」とすべきものではないだろうか。

なお、愛知川橋梁はハンディサイド製、木津川橋梁はパテントシャフト&アクスルトゥリー製である。上記論文には、愛知川橋梁にはハンディサイドの銘板があるとされ、写真も紹介されていたが、私が見る限り、存在しないようであった。

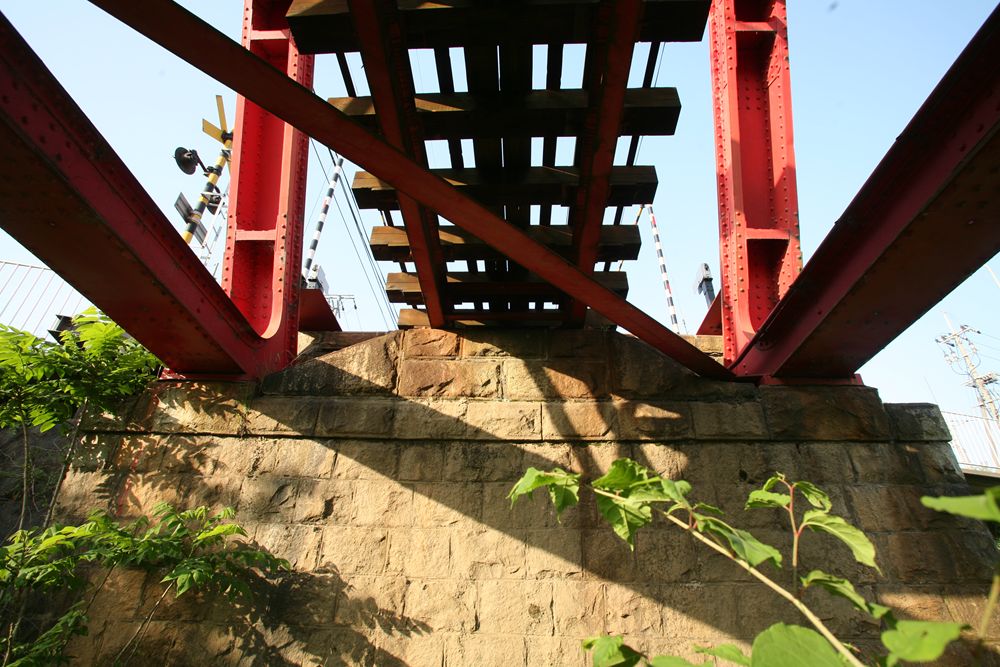

IMG_5371_R.JPG橋台部分。通常、両端のパネルにも2本の横桁を配置するが、ここでは1本もない。縦桁が橋梁内で完結せず、橋台に載っかっているのが興味深い。

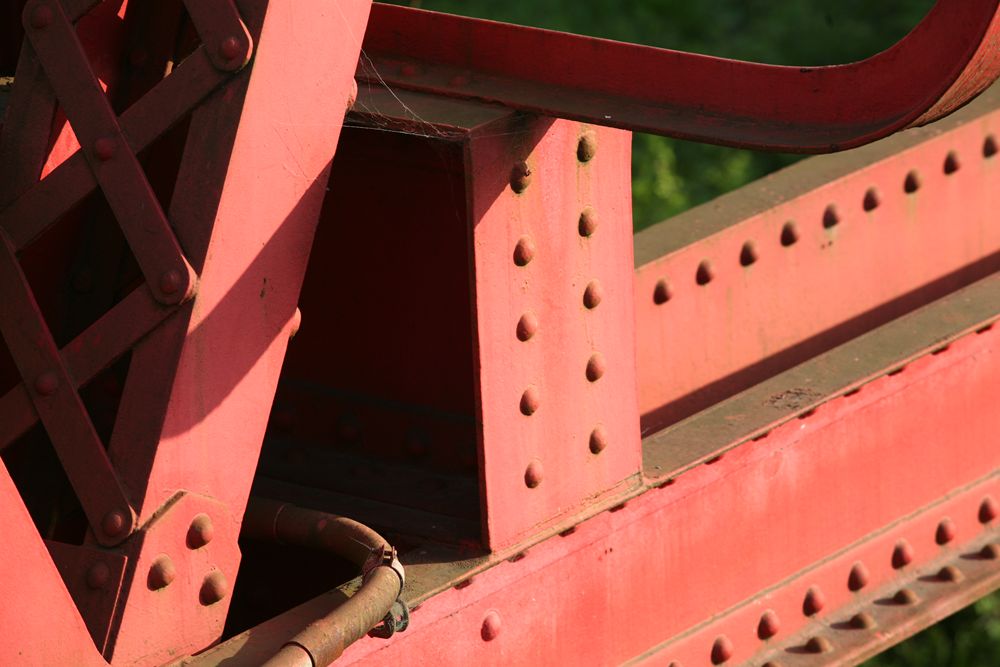

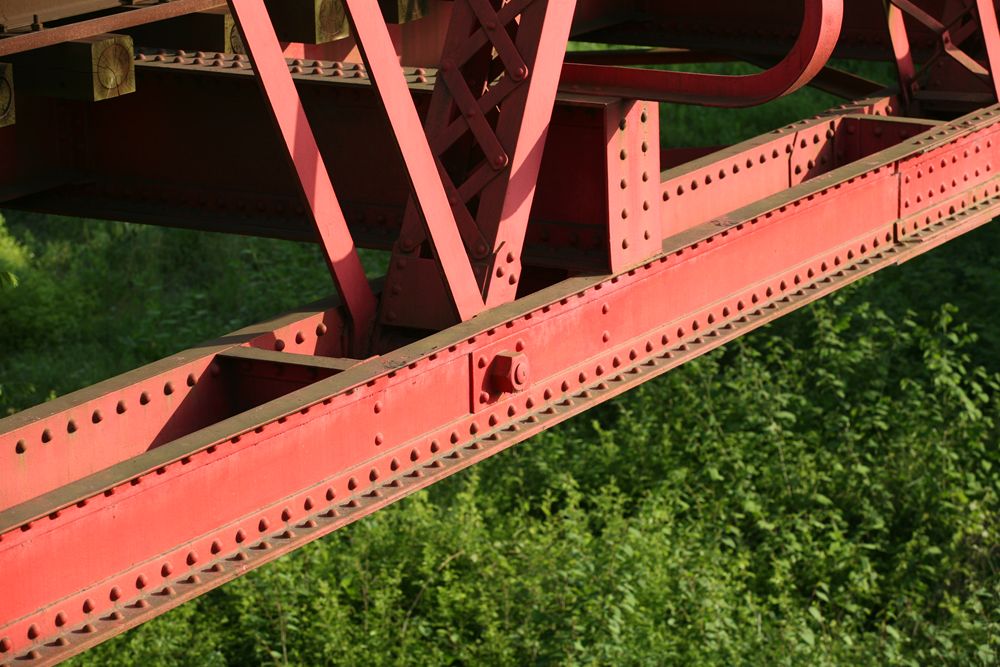

IMG_5356_R.JPG横桁の端部は、一枚の鉄板があてがわれ、内側からアングルとともにリベット留めされている。

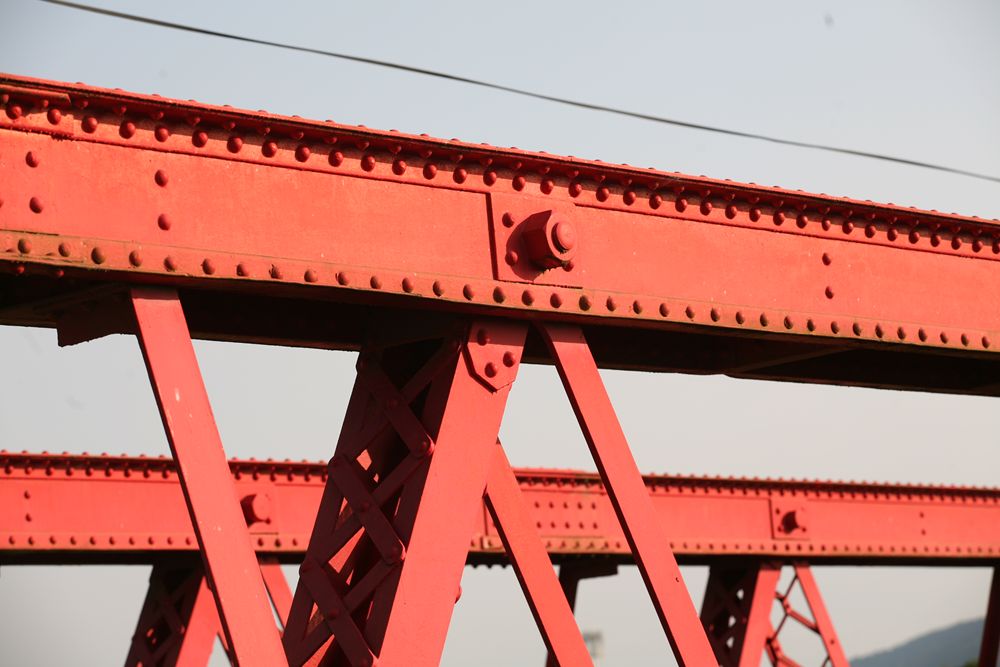

IMG_5353_R.JPGIMG_5352_R.JPG上下のピン部分。


ディテールの紹介は以上である。データ的なものは歴史的鋼橋集覧へ。



なお、この橋の下はひざくらいまでの藪である。この日、裏側を撮った直後、落とし穴的に存在していた「藪に隠れた溝」に足を落としてしまい、スネを思い切りすりむいた。あいにく溝にはドブ状の水が多少あったようで、汚そうな土が傷付近に付着していた。

あわてて唾をふきかけつつ、幸いにも近くにあった水飲み場で洗浄し、すぐ薬局で消毒薬を入手して塗布した。よって、裏側をじっくりと観察する余裕がなかった。もしかしたら、もっと見ていればもっとなにかが見えてきたかもしれない。少し残念。

(2010.5.26 23:40一物行きもとい一部追記)
