ここに紹介するのは、「新」北上大橋である。歴史的鋼橋集覧には旧橋のことが載っているが、もはや解体されて現存しない。

この「新」北上大橋は、私にとってはいまさらなぜこの形式なのだろう、と思ってしまうブレーストリブ・バランスト・タイドアーチ。アキバのあのでっかい橋の両側を延長したものだと思えばいい。「旧」北上大橋がブレースドリブ・タイドアーチだったので、そのイメージを踏襲してこの形式を選択した。


中央支間208m、側径間136mという巨大な橋だ。さすが北上川。この形式の橋は、旭川の旭橋や、東京の明治通りの白髭橋、岐阜県の路面電車が走っていた忠節橋が有名だが、ということは、路面電車を敷設していたような時代にもあった形式である。そして、日本では4例しか現存しない。

日本橋梁建設協会の『虹橋』No70のP50に形式図がある。

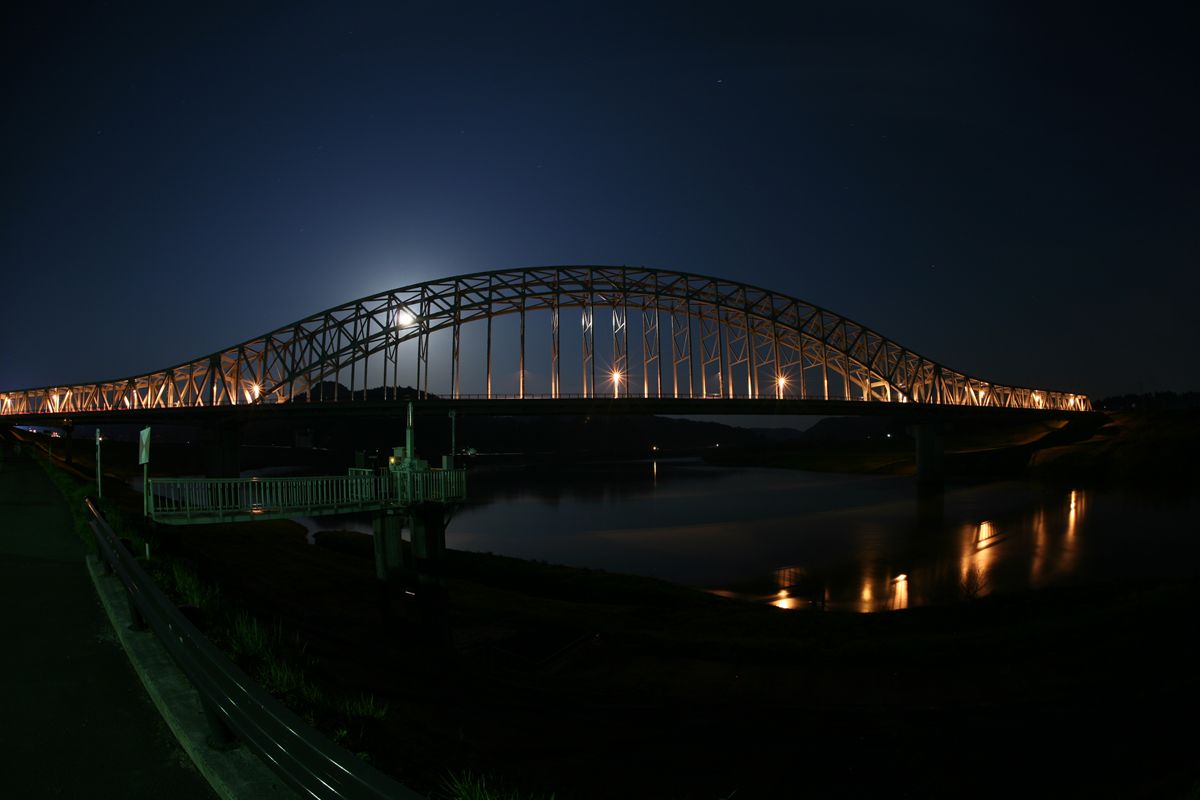

IMG_3046_R.JPG午後に仙台で用を足し、夕方から一関の旧川崎町まで移動した。よって、写真はバルブから始まる。

国道284号であるこの北上大橋、つい意識することなく渡ってしまった。渡る前に威容に触れようかと思っていたのに。クルマなので、渡り始めてしまえば、渡りきるしかない。渡りきった後で、どこから撮影しようか考えた末、旧橋がかかっていたあたりの左岸(北側)からと決めた。

最初、広角を取り出したが収まらない。17mmめいっぱいでも収まらない。しょうがないので15mm魚眼で撮影した。この日は月が低く、画面左側の白い光源は月である。

この場所に旧橋がかかっていたときちんと知ったのは後日であるが、現地では非常に不思議なことになっていたので、ここに旧橋があったことは確信でした。地図があったほうがわかりやすいので、上の地図を拡大して再掲する。

謎の三角広場がある。この場所は、画面右から左に向かって登り坂となっていて、浪分神社に向かって道が曲がって行き止まっている。以前は、この三角広場から橋がかかっていたのだ。詳細は後述する。

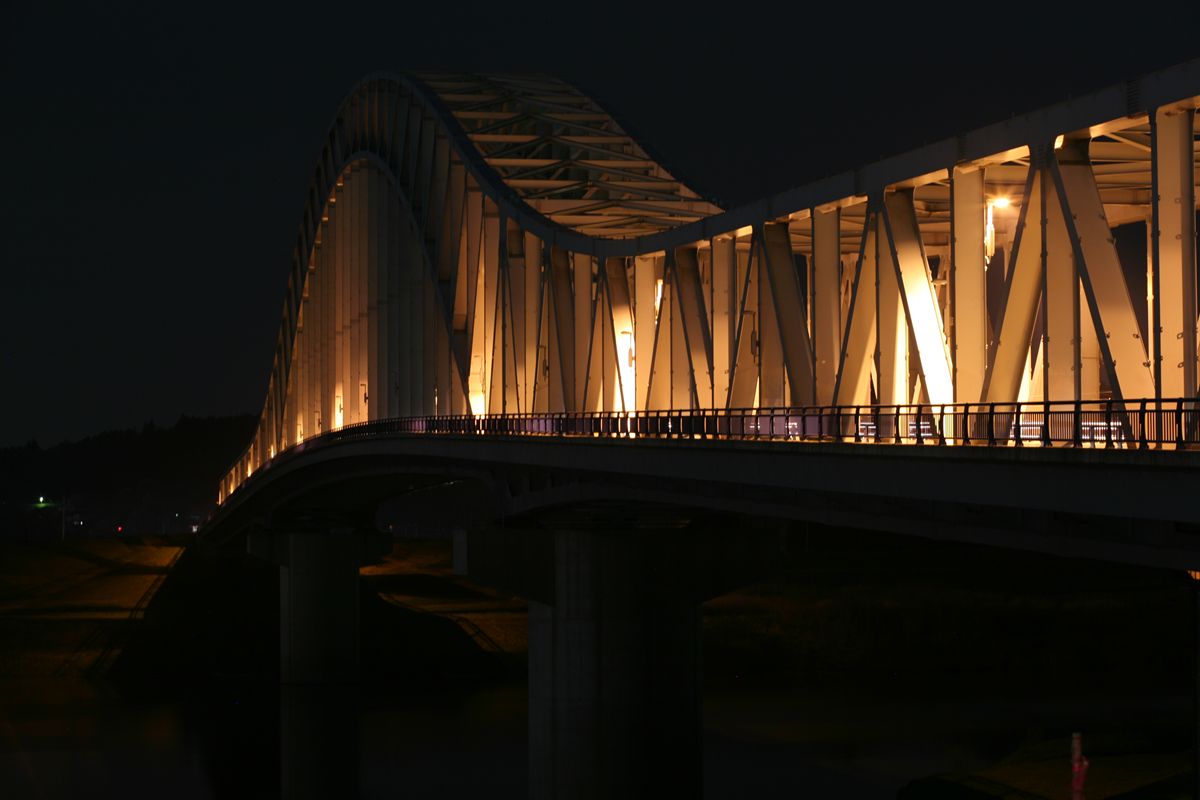

IMG_3050_R.JPG左岸の南側へ移動し、またバルブ。すると、パトカーが近づいてきて職質された。なんでも、橋に落書きがあったらしい。

非常に寒かったのでこれくらいにして、道の駅かわさきで仮眠を取った。翌朝、道の駅かわさきに、旧橋のモニュメントがあるのをみつけた。ここを寝床にしてよかった。これも後述する。


翌朝、改めて撮影。

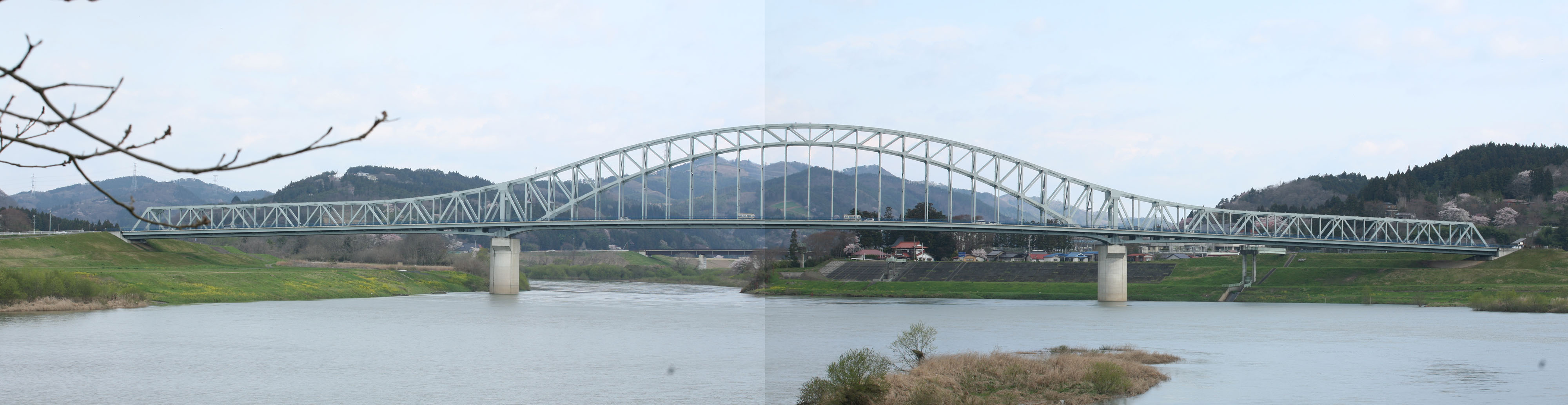

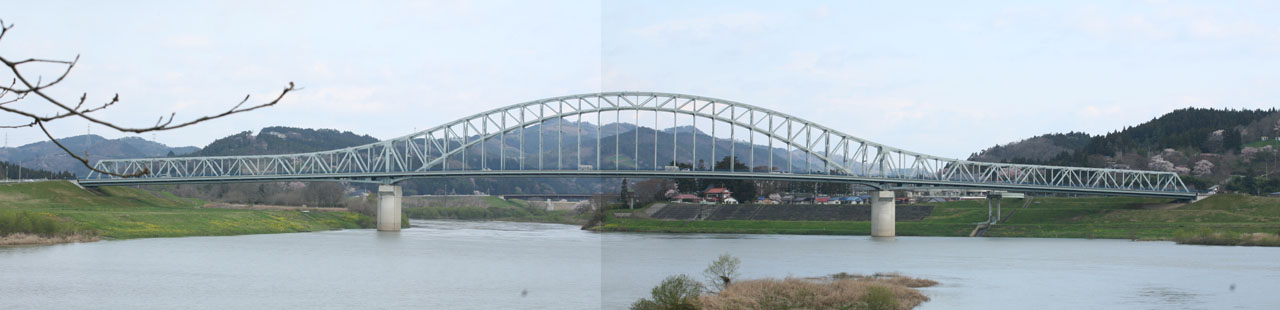

IMG_3081-1.jpg大きな画像はこちら。↓



あまりに大きいので、南に600mほど行ったところから70mmで撮影したものを合成した。35mmで撮影してもいいが、レンズが2世代も前のもので写りの悪さに辟易していたので、あえてこうした。

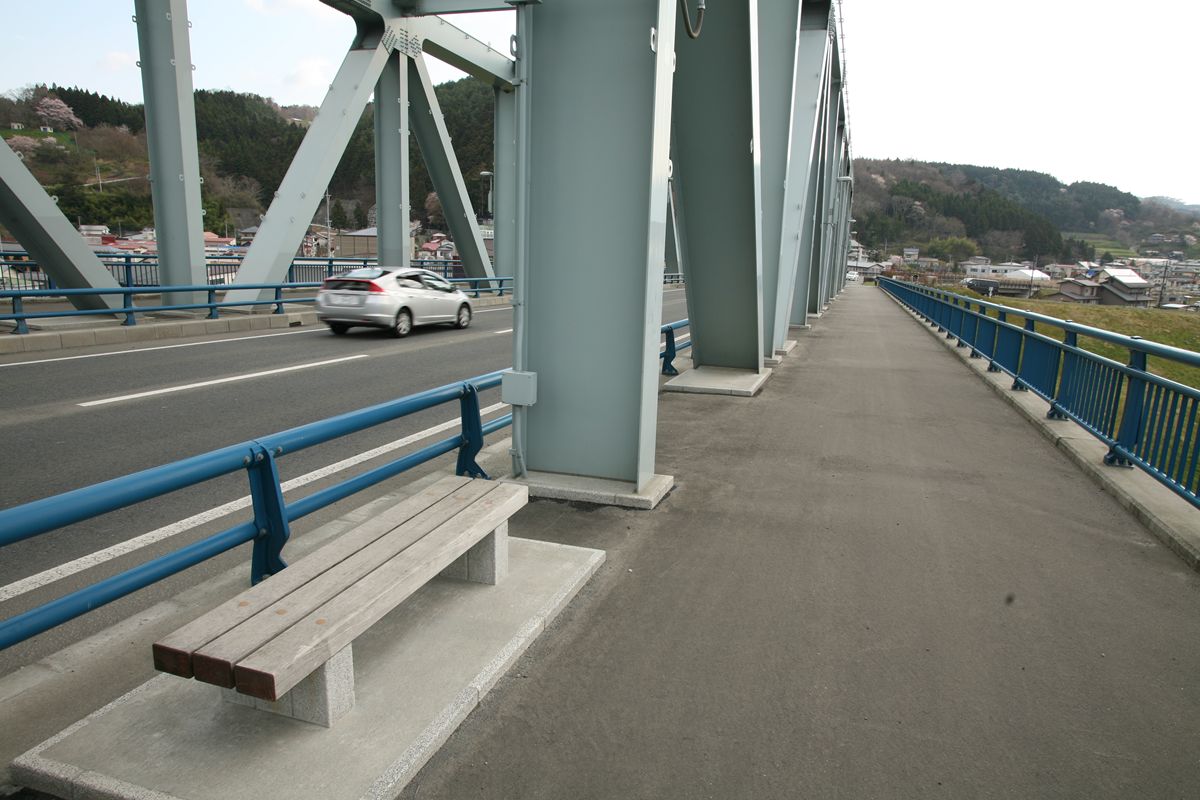

IMG_3122_R.JPG歩いて渡る。長いので、行ってくるだけでも大変だ。こんな長い橋を歩いて対岸に行く人など希だと思うが、途中にはベンチがある。

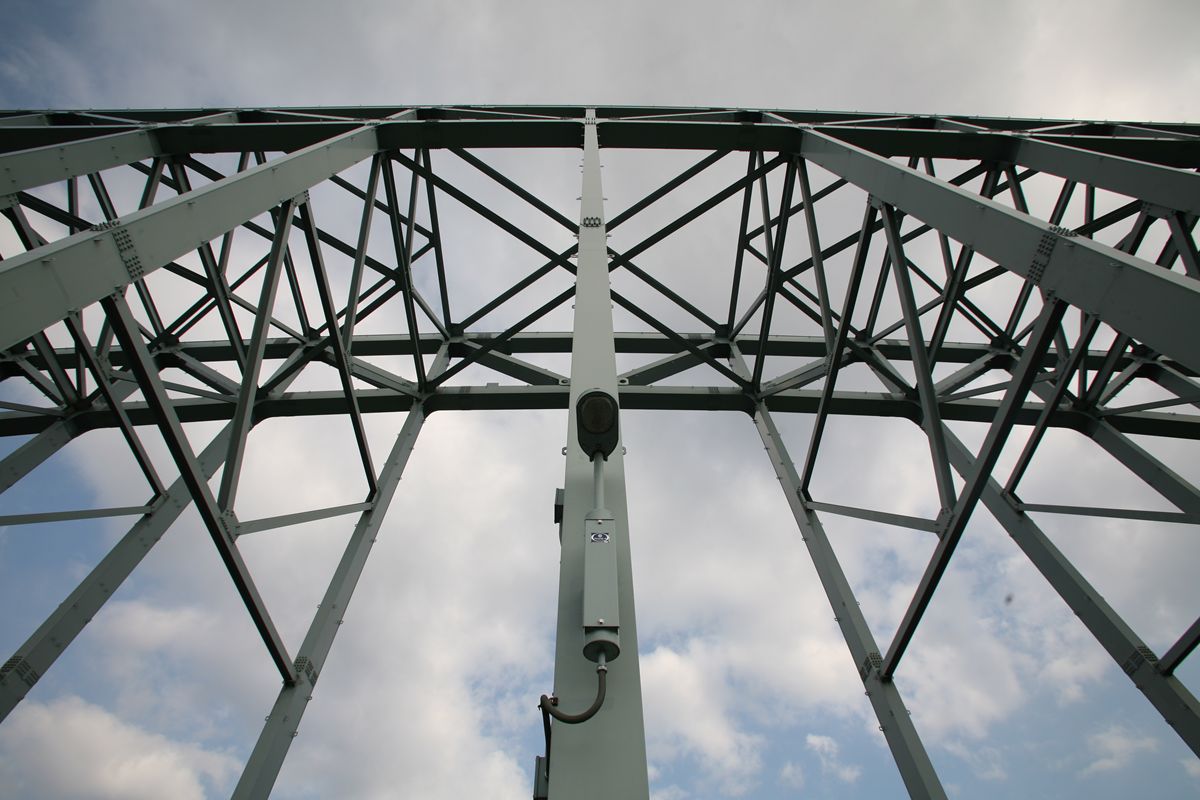

IMG_3132_R.JPGここが中間部。まったくもって視界をはみ出す大きさだ。

戻って橋の下に潜る。

IMG_3109_R.JPGきれいすぎてなんの感慨も湧かない。

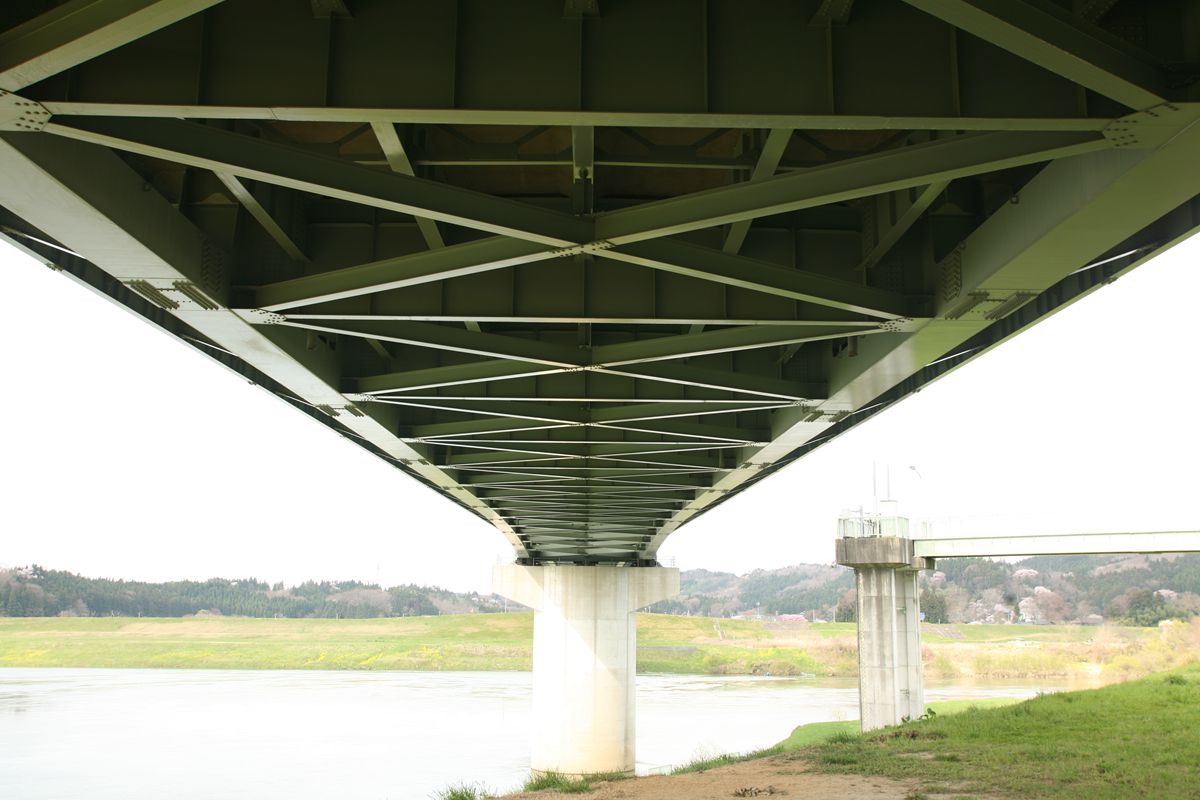

IMG_3113_R.JPG床版の裏側。

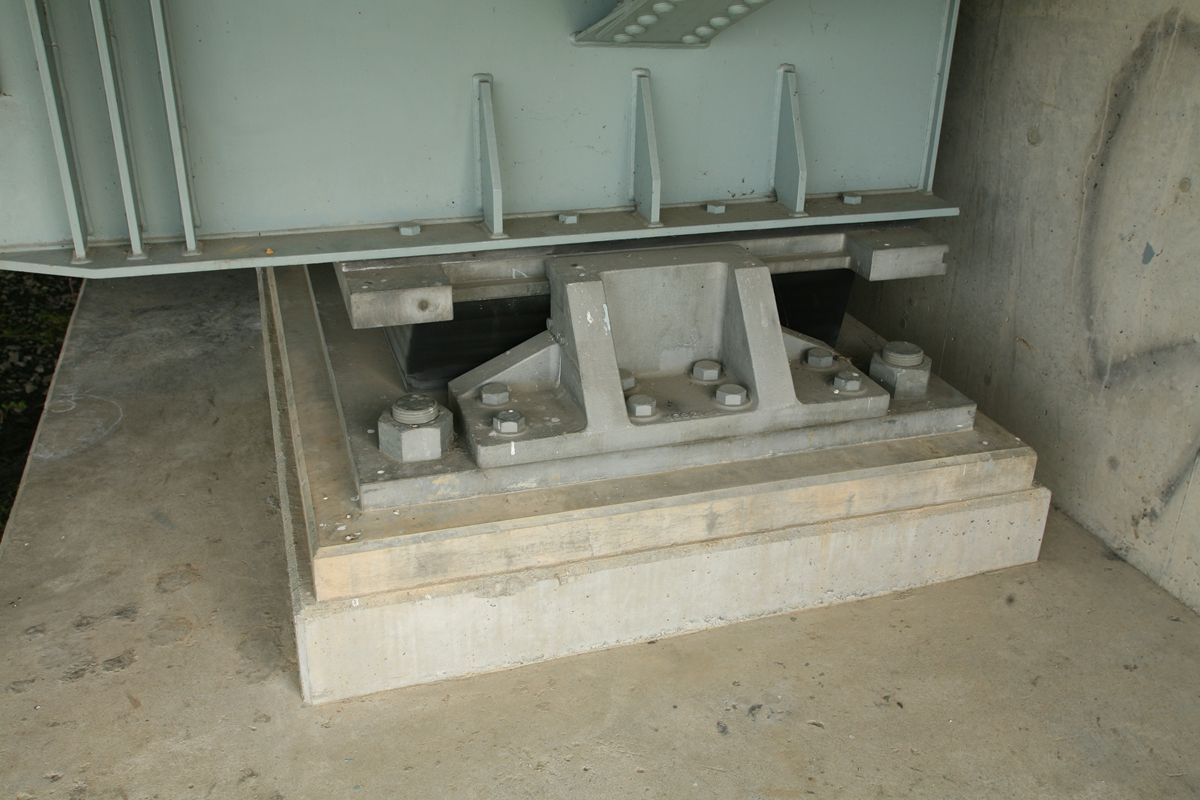

IMG_3118_R.JPG支承はゴム支承だ。こんなばかでかいものの膨張・収縮をゴムのたわみ(あるいは滑り。どちらの形式化は不明)で吸収する。というよりも免震構造として採用しているのだろう。

高張力ボルトに陽刻されている記号「10.9T」「SCM43」を検索していたら、おもしろい動画があった。油圧トルクレンチだ。こうやって締め上げていくのか。

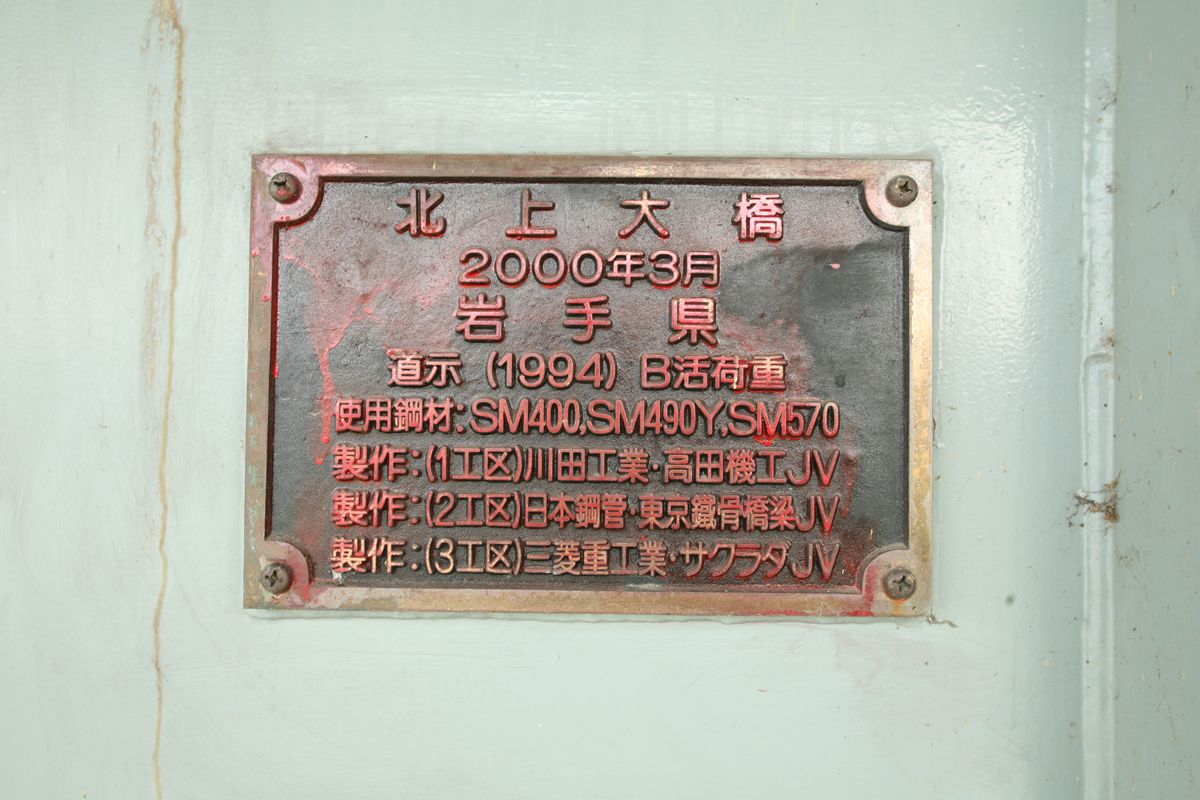

IMG_3117_R.JPG銘板。

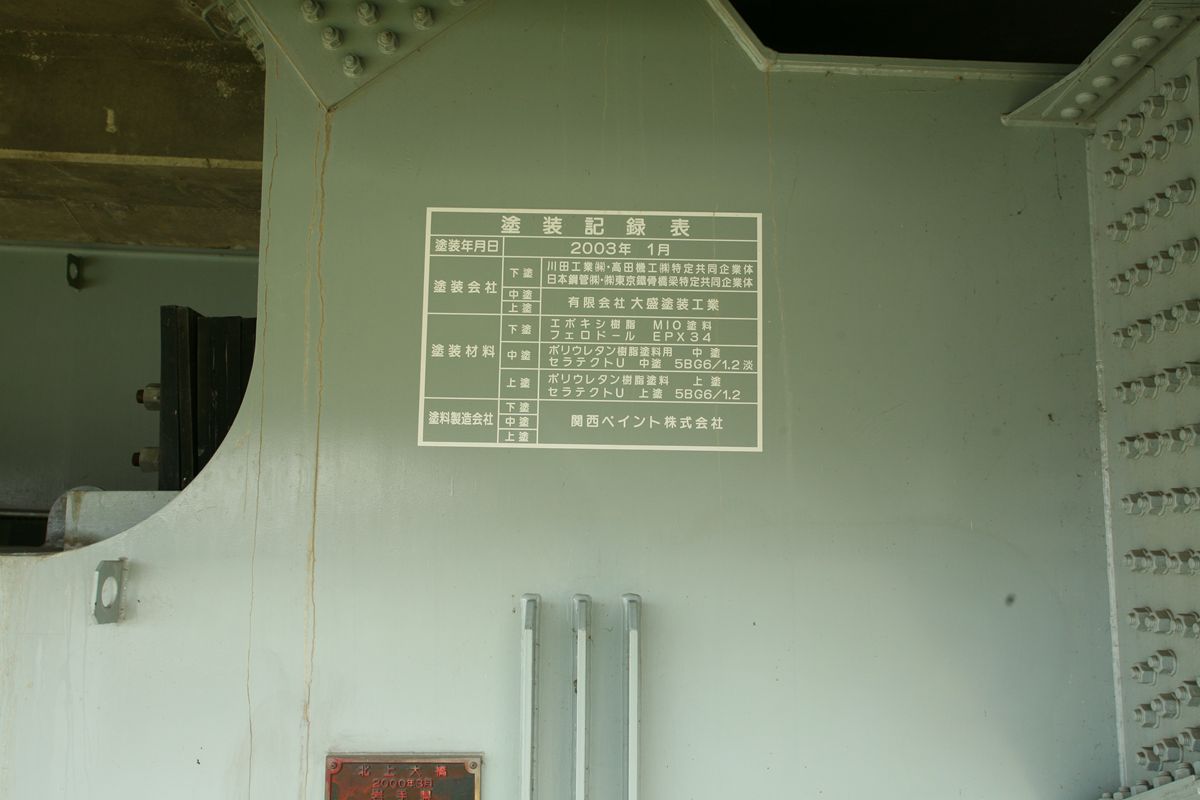

IMG_3116_R.JPG塗装標記。

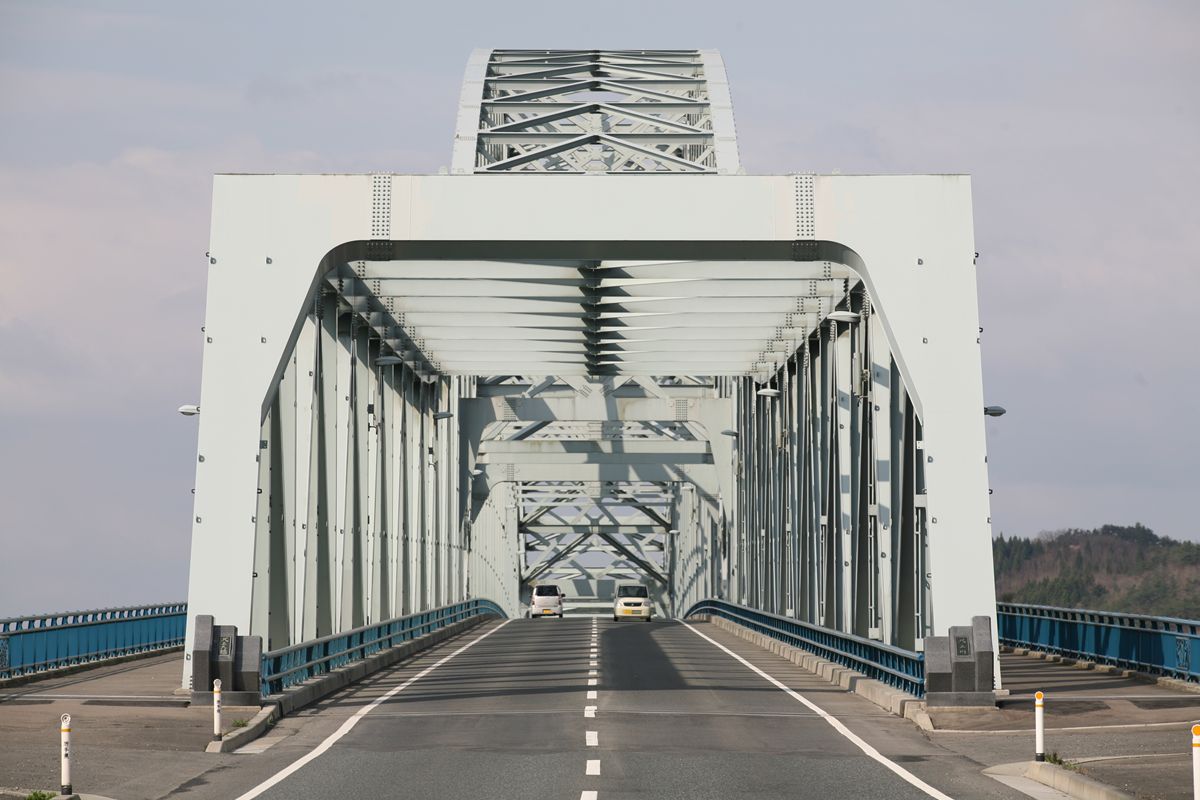

IMG_3156_R.JPG西側から見た橋門構。


単に「行ってきました、見てきました」にしかならないが、長くなったので続く。
