東海道本線上神崎川橋梁(下り内外線)の続き。その隣り(下流側、西)にある橋梁である。場所はここ。


4複線のうち、右から下り内外線/上り内外線(今回紹介)/梅田貨物線/北方貨物線である。

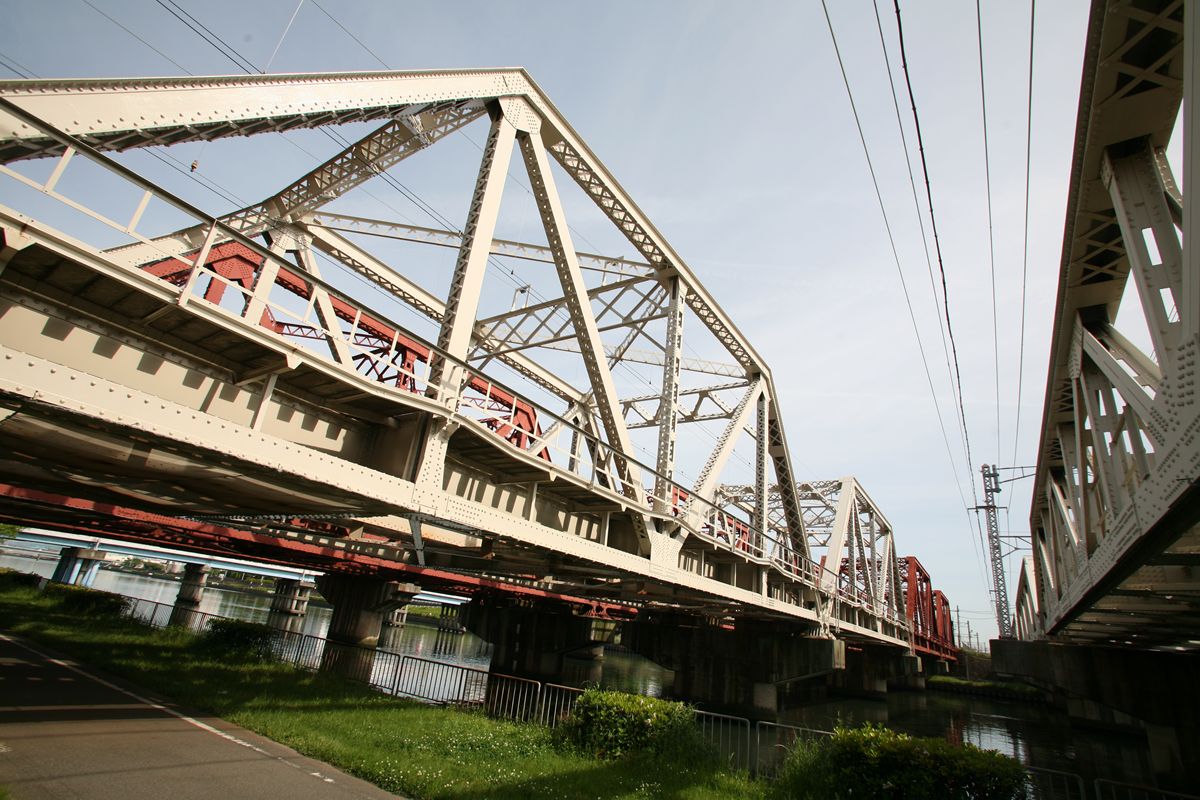

20110213-01.JPG両サイドを他の桁に挟まれているので、こんな風にしか撮れない。画面左の白いトラスが左岸(大阪方)、右の茶色いトラスが右岸(京都方)である。

『歴史的鋼橋集覧』によれば、桁は第1連・第2連(京都寄りの2連、茶色いトラス桁)が1923年横河橋梁製、第3連・第4連(大阪寄り、白いトラス桁)は1923年汽車製造製である。なぜ同じ橋梁なのに、製作会社が異なるのか?

先の下り内外線でも、第1連・第2連のみが後年の増連である。それは神崎川拡幅に伴うものであろうとは思っていたが、旧版地形図をチェックする前にわかった。この上り内外線の記事に掲載されている図面である。

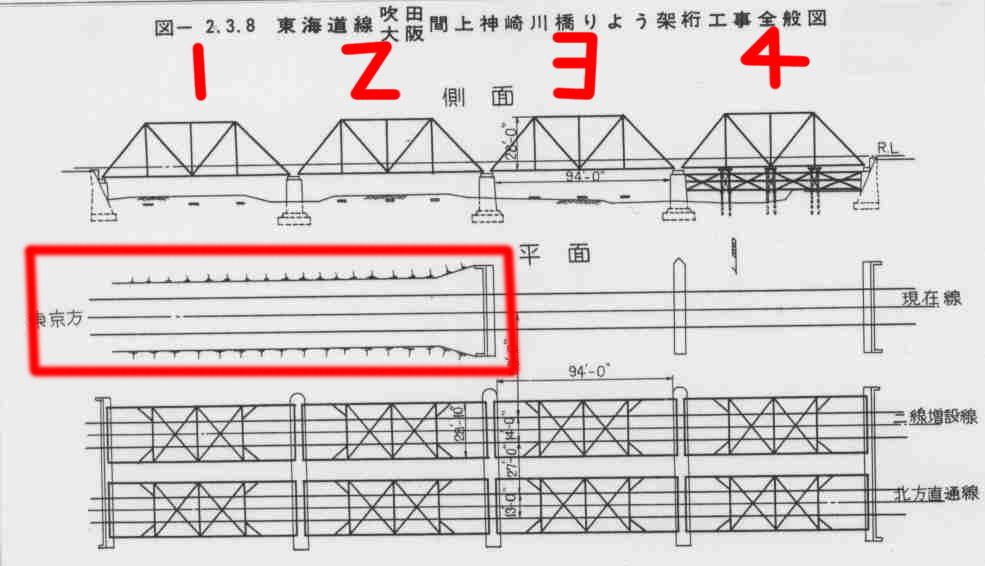

T5-118.jpg図は、左が東京方、右が大阪方である。赤く囲った部分に注目してほしい。現在の第1連・第2連の場所は、築堤になっていた。これを橋梁に架け替えたということだ。

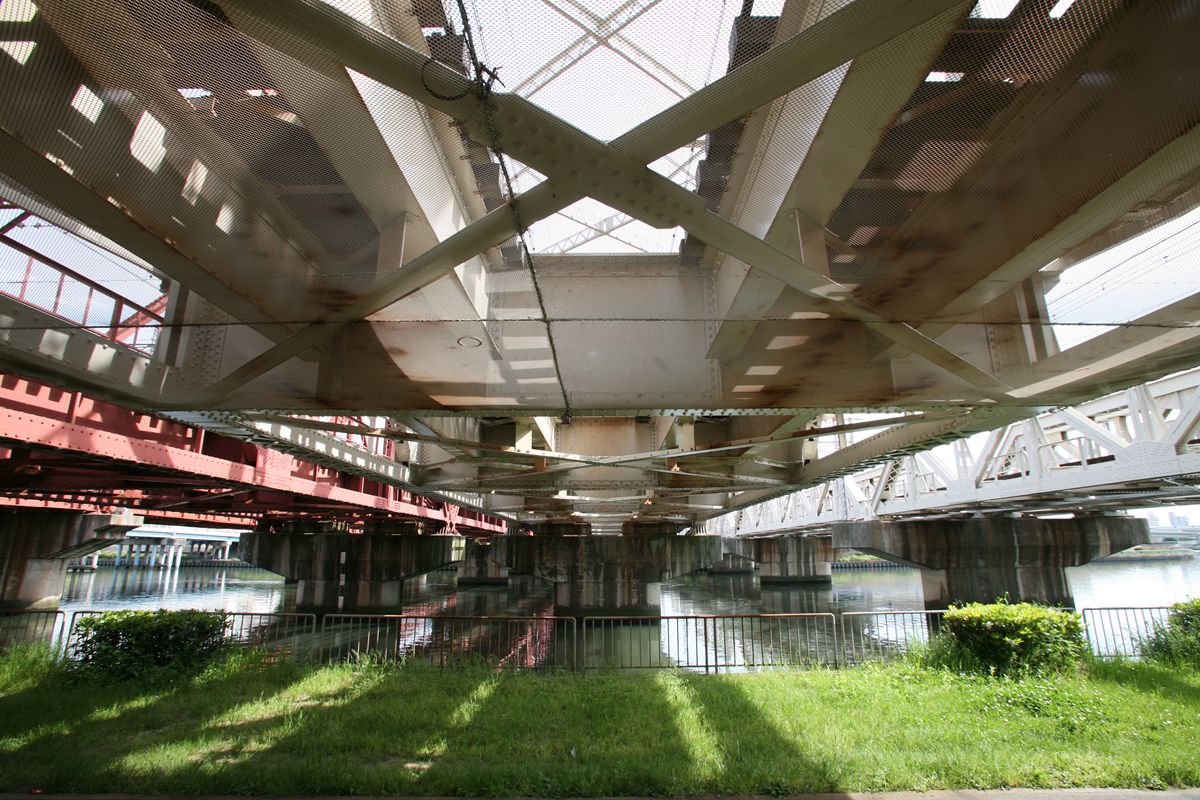

20110213-03.JPG汽車製の桁裏側。縦桁がのっぺりしていてスッキリしている。網がかけてある部分の下は歩道である。

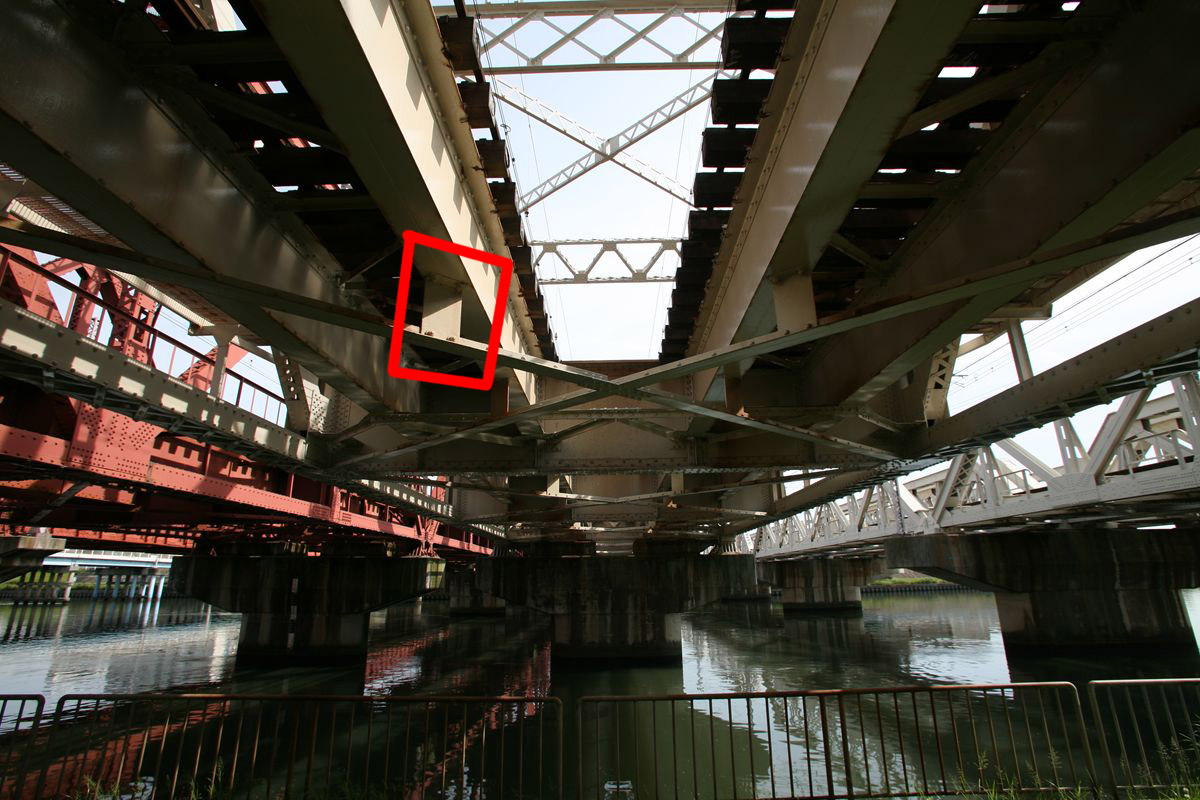

20110213-04.JPGそこから川に乗り出してみる。赤く囲った部分の補強材はボルト留めなので、後付けだろう。と思ったが、梅田貨物線のトラス桁はここがリベット留めなので、単に補修したのだと推測する。

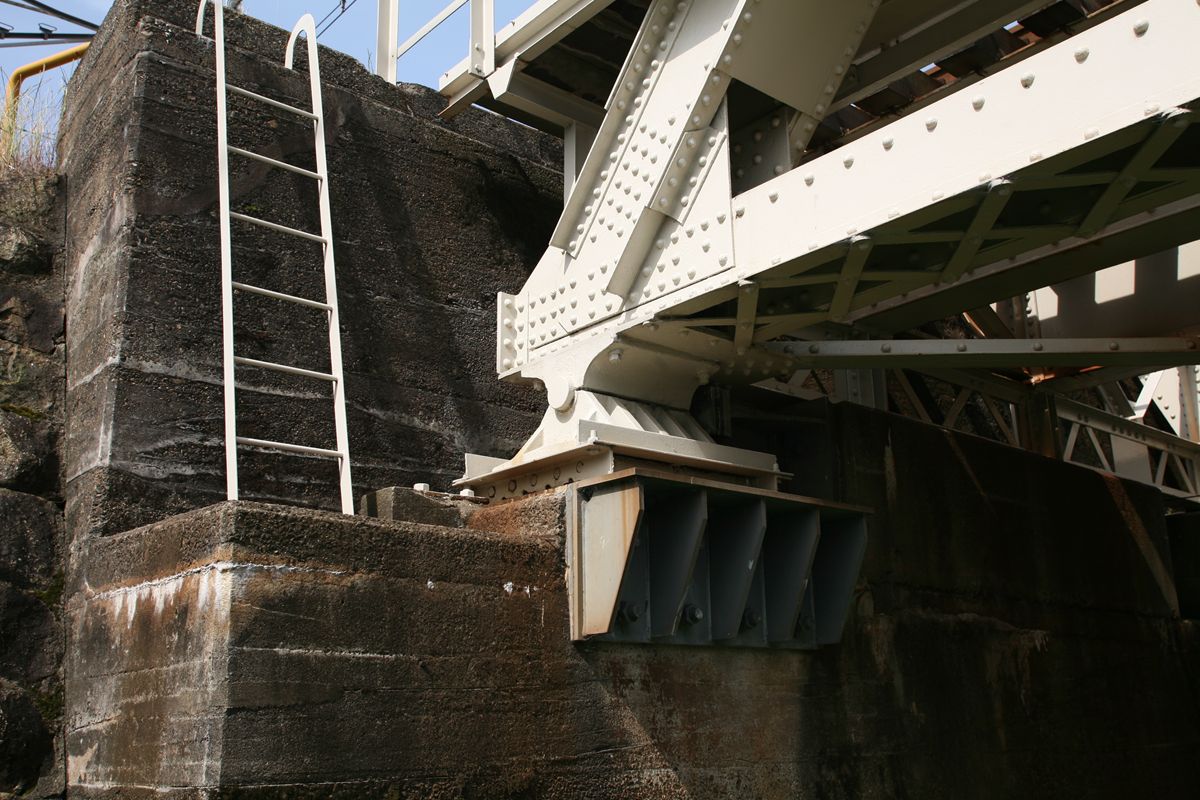

20110213-02.JPG支承。

今回は以上、「見てきただけ」です。


梅田貨物線、北方貨物線に続く。
