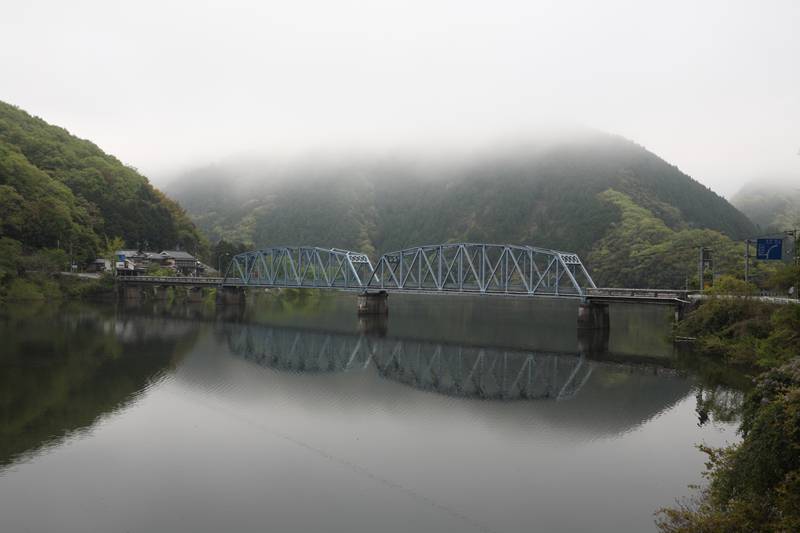

倉敷から津山に抜ける国道429号を走っていたら、この美しい曲弦トラスに出会った。朝まだき7時半頃、長細い旭川湖(旭川第一ダムによる)の凪いだ水面に架かっていた。

北東側が浜尻という集落で、対岸の南西側にはなにもない。写真は北東側。1スパンの側径間がある。

左の親柱は「旭川」。

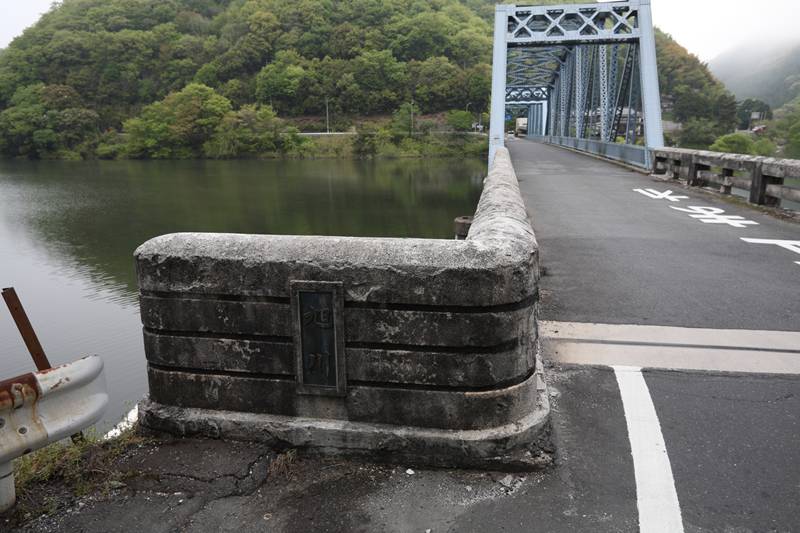

右の親柱は「えよみはし」。

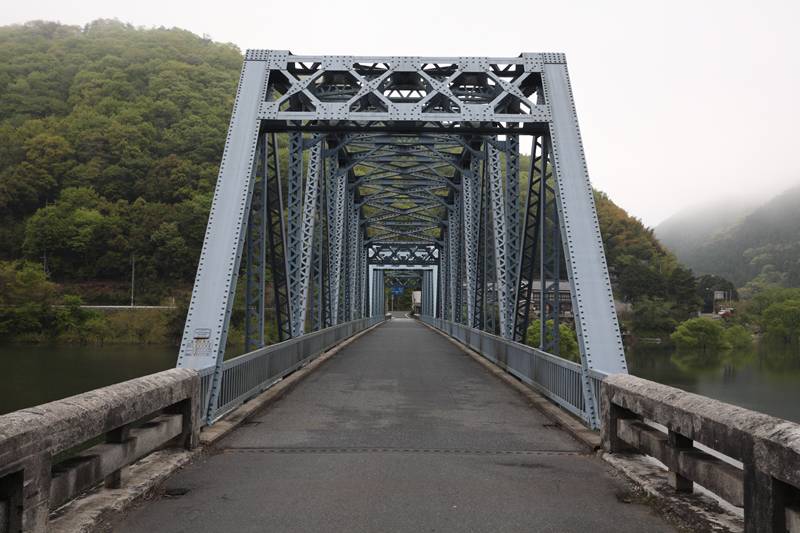

直線的な橋門構がかっこいい。

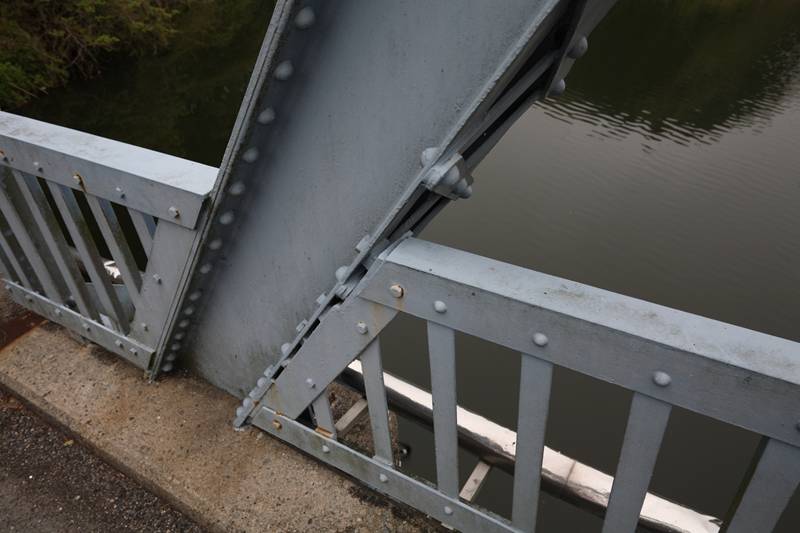

欄干が跡づけされているが、端柱部分は律儀にこのようになっている。一部のリベットをボルトに置き換えている。

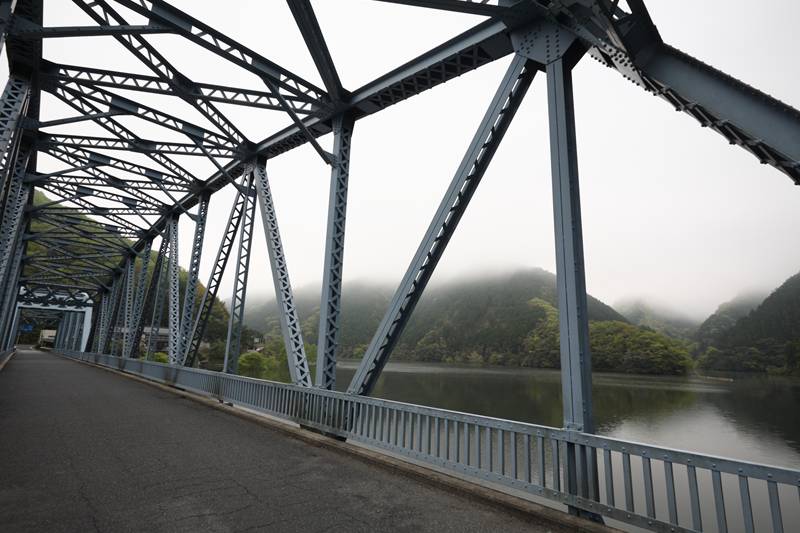

垂直材、斜材は端柱よりも細いので、その内側に欄干がつく。

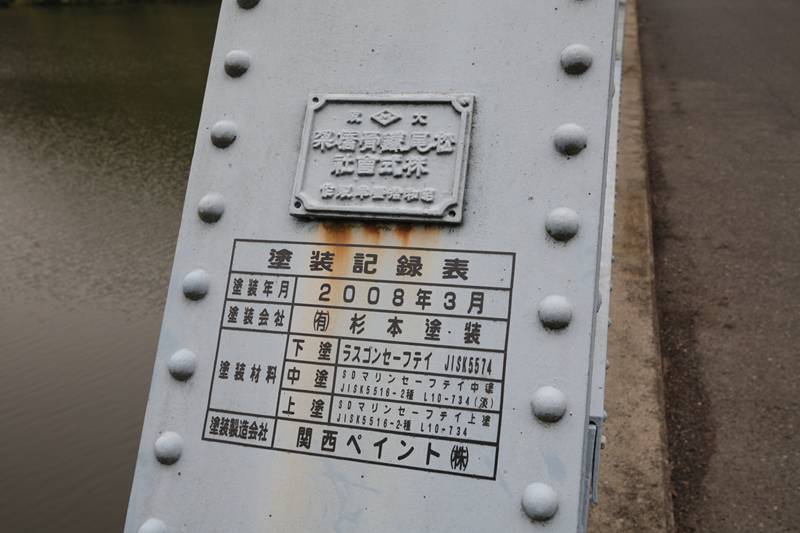

銘板。右書きで

大阪
松尾鉄骨橋梁
株式会社
昭和拾壱年製作

塗装記録表
塗装年月 2008年3月
塗装会社(有)杉本塗装
塗装材料 下塗 ラスゴンセーフティ JISK5564
     中塗 SDマリンセーフティ中塗 JISK5516-2種 L10-734(淡)
     上塗 SDマリンセーフティ上塗 JISK5516-2種 L10-734

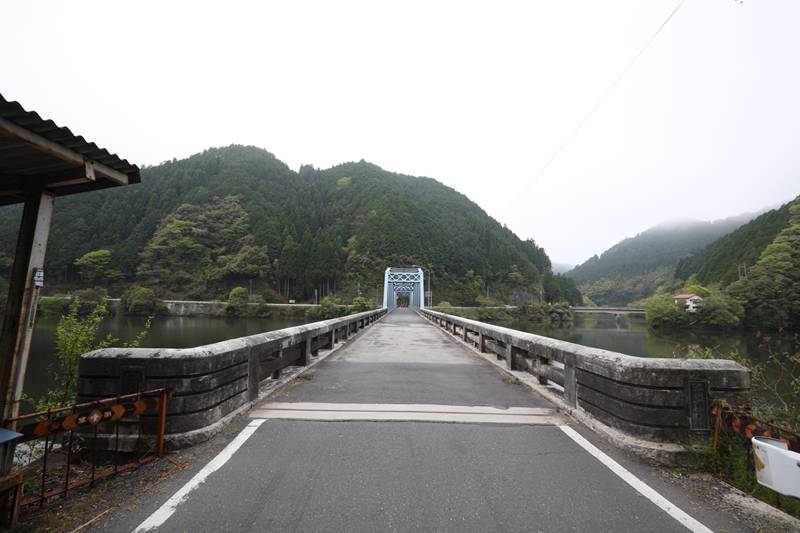

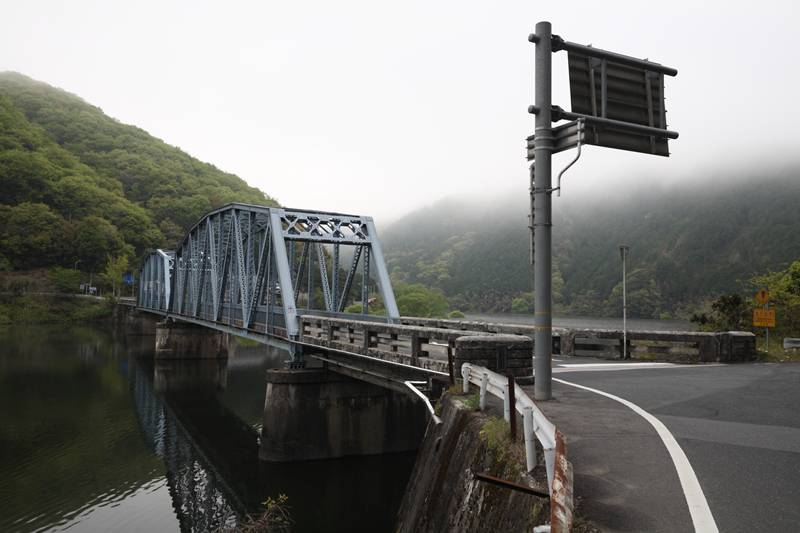

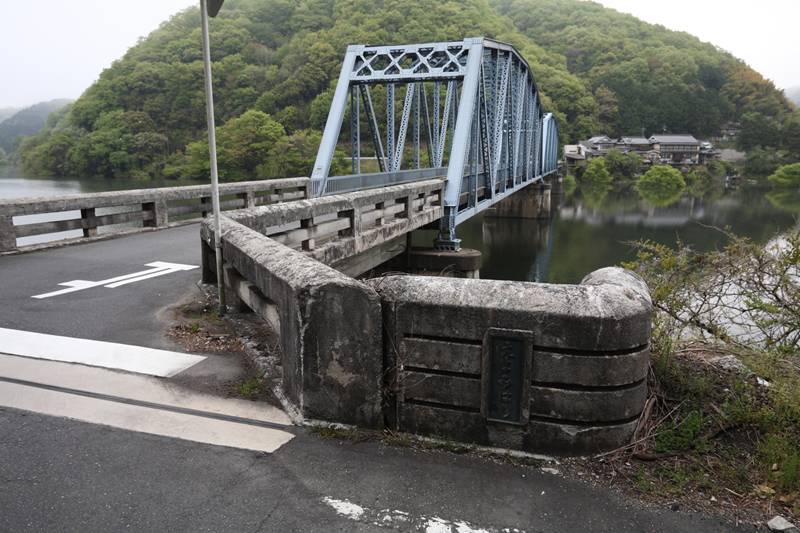

対岸。側径間は3スパンだ。左の親柱は「昭和二十八年六月一日竣工」、右は「江與味橋」。トラス桁の製造年と17年違う。トラス桁はどこかからの転用だろうか。(●追記あり)

なぜ中間の2スパンだけがトラス桁なのか。水がたたえられているのでわからないが、水面下の地形が、トラス桁の下は深いのかもしれない。

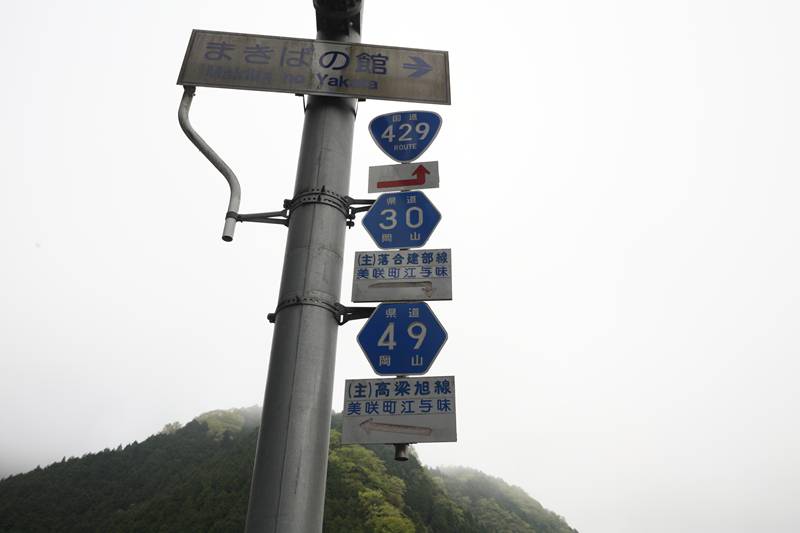

付近にあった道路標識。国道429号、岡山県道30号主要地方道落合建部線、岡山県道49号主要地方道高梁旭線の重複区間なのだが、オニギリとヘキサが同じ串にあるのは主要地方道だからだろうか。

●2014年3月30日追記
おかやまの歴史的土木資産によれば、「旭川ダムの建設に伴って1954年(昭和29年)に約13m高く移され、両側に鉄筋コンクリート桁が増設された」とのこと。トラス桁とコンクリート桁の竣工年の違いはこれで解決した。

●関連項目
かつてのバス待合所
