(続き)

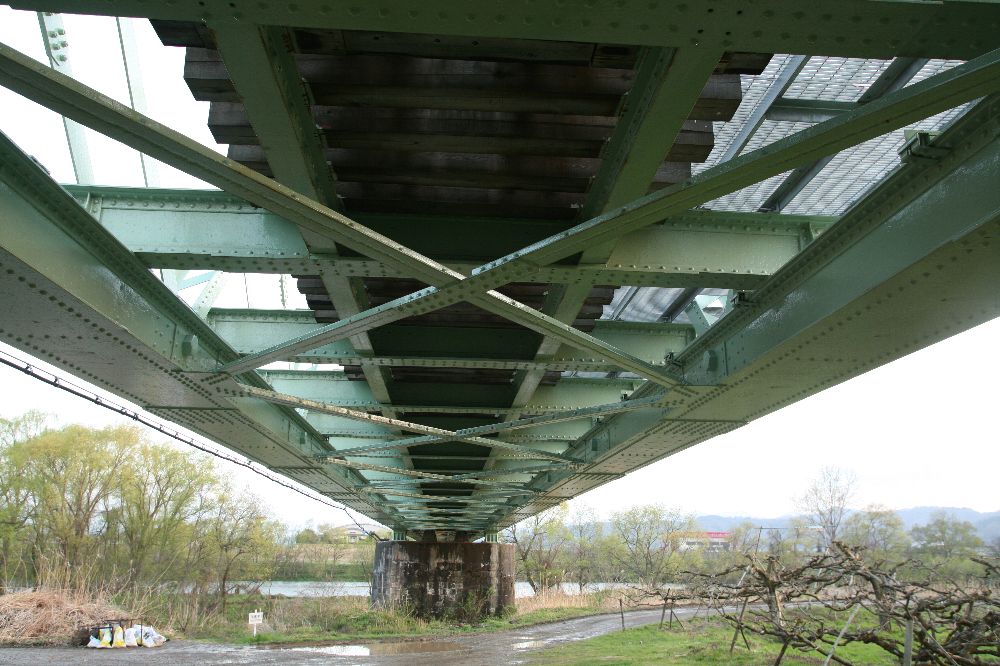

20100512-1.jpgさて、肝心の横桁である。撮影は午後6時前後のため、かなり慌てている。フレームが傾いているのが恥ずかしい。

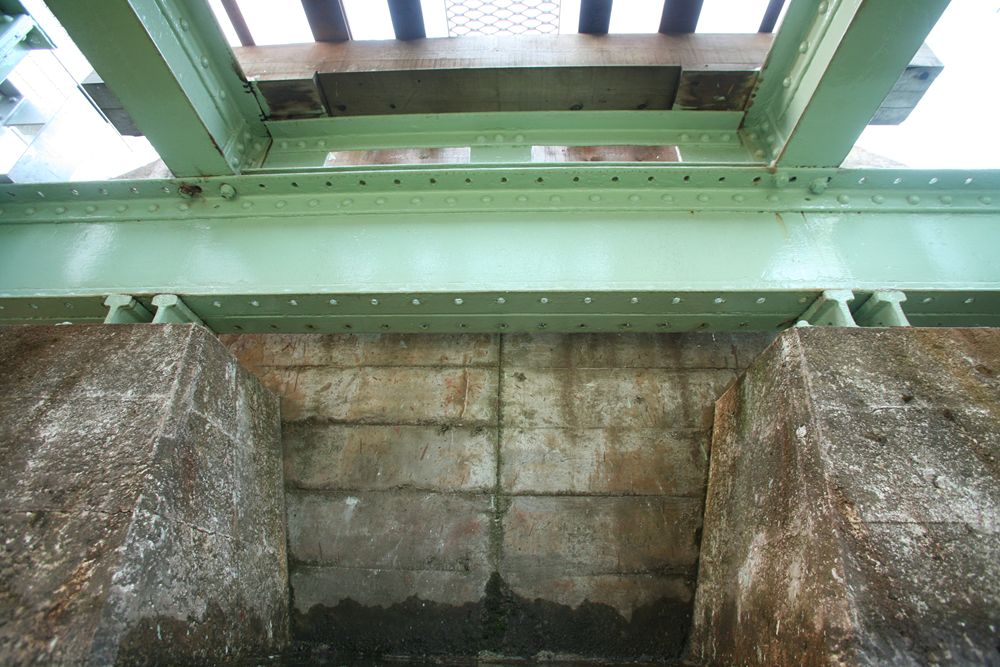

横桁は直線状である。この写真では、横桁と縦桁の関係がわかる。この橋梁においては、縦桁は長い部材ではなく、短い部材が横桁のフランジ(I形材の「=」という位置にある部分)の上にはさまるような形式になっている。正確に言うと、横桁のフランジの上にスペーサー的に鉄材を挟み、その上に乗っかっている。

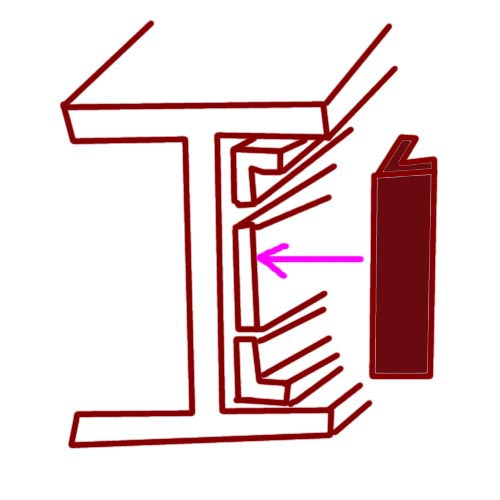

縦桁はI形材ではないかもしれない。上の写真で見ると、フランジの長手方向センターに溝がある。これをみるに、縦桁は|状の部材に、L字型の部材を4つリベット結合しているのではないか。

で、これが横桁の寸法である。

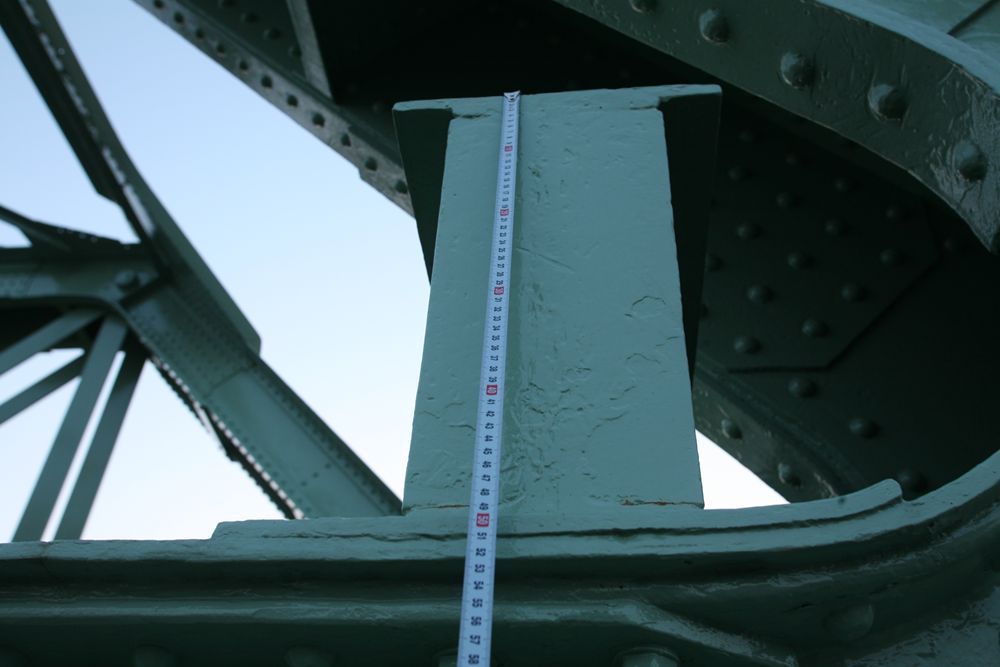

IMG_2747_R.JPGI形材のウエブ(|部分)の高さは48センチ。この横桁がどういう断面になっているかは、こちらと同じ構造だ。

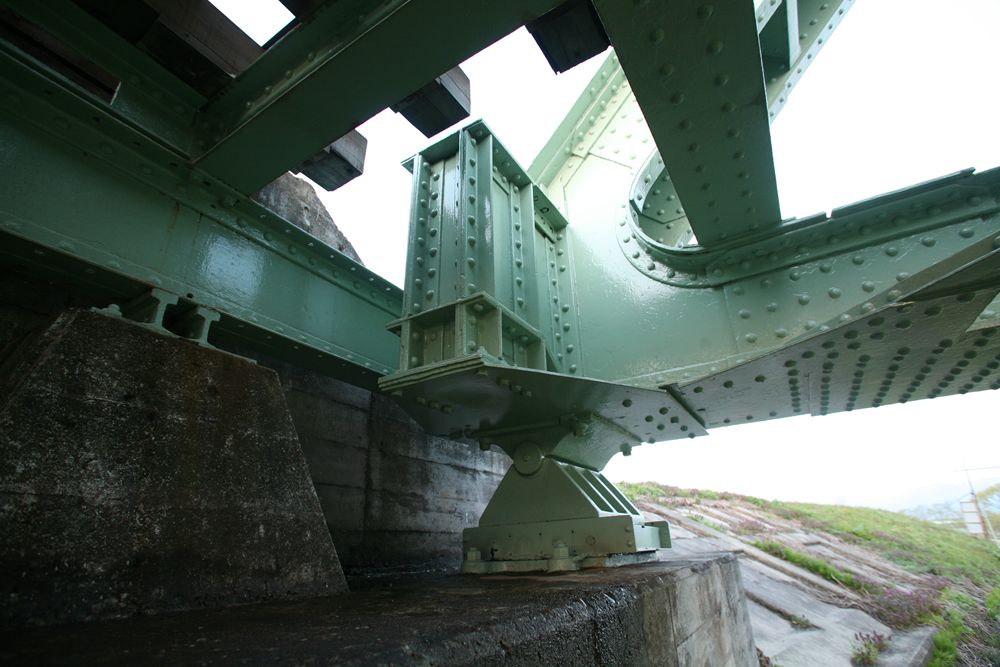

IMG_2743_R.JPG沓。トラス下弦が橋台に重量を伝えているとして、橋門構下横材をもコンクリートの台が支えている。しかも、レールを間にカマして。

IMG_2741_R.JPGその、橋門構下部の横材。ごく短いレールが並列して置かれている。

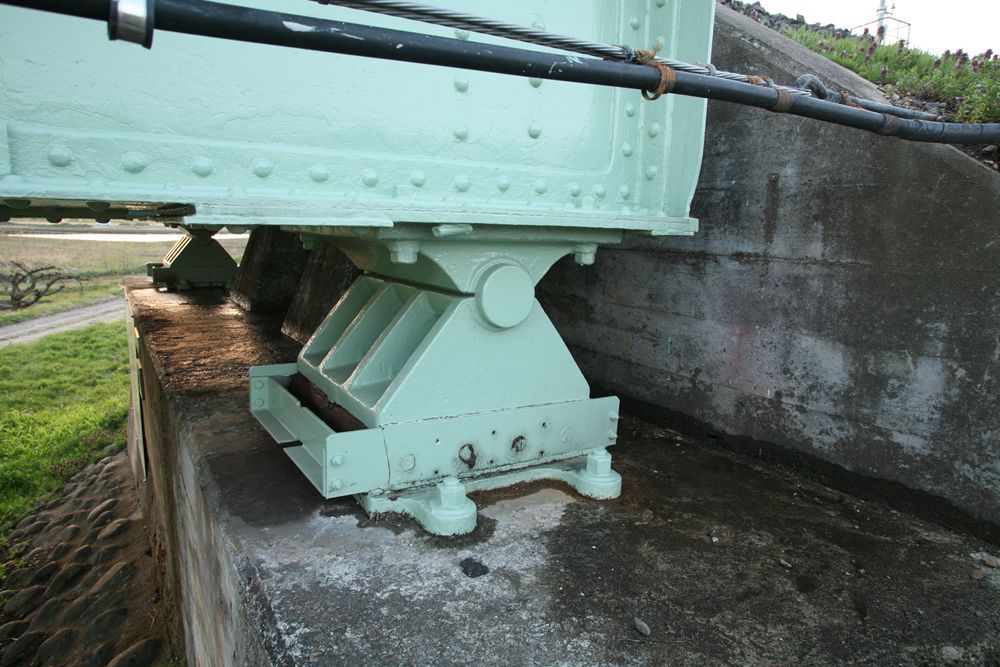

IMG_2721_R.JPG沓の下にはローラーが隠れている。


IMG_2725_R.JPGこんな看板があった。長井線にはなかったのに・・・。


さて、ぼちぼち寝ますかね。またまた眠すぎるです。
