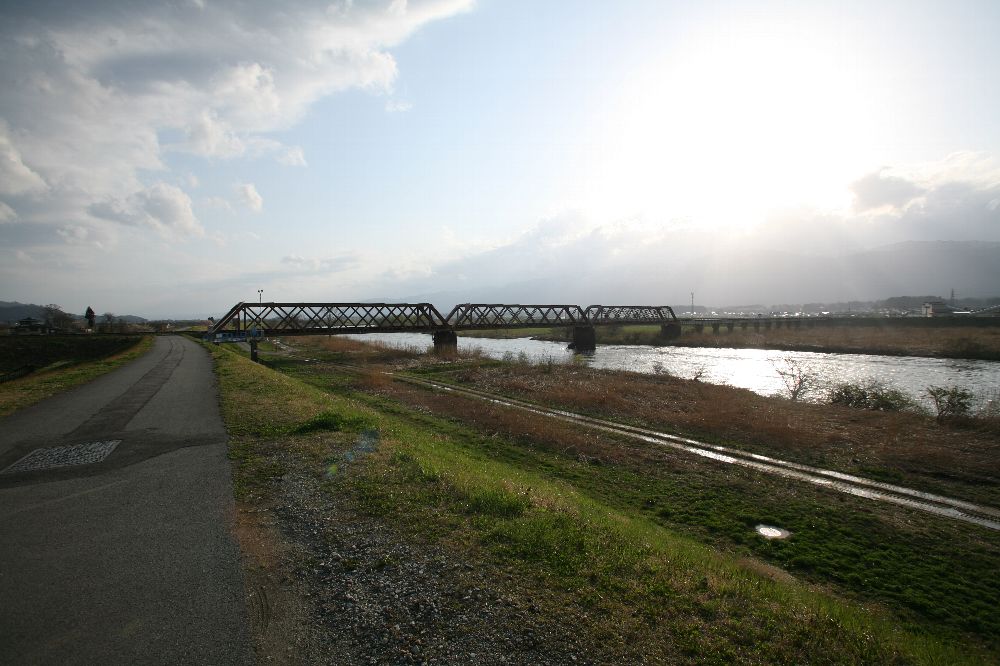

英国系ダブルワーレントラスのひとつ、山形鉄道フラワー長井線(旧国鉄・JR長井線)の最上川橋梁である。終点の荒砥駅のすぐ手前にかかる、3連のトラス桁と12連(多分。ここらへんの調査漏れが情けない)の鈑桁からなる、長大な橋である。このトラス橋も、横桁が下弦に載るというものなので、参考までに書く。

製造はパテントシャフト&アクスルトゥリー、現設計はチャールズ・ポーナル(建築師長)である。1885年頃にこのダブルワーレントラスが登場するまでは、国内で使用される鉄道用鉄橋は100フィートが最大で、それはこの考察の原点であるポニーワーレントラス(設計はジョン・イングランド/技師長;どの部局での称号なのかは不明だが、工部省か)であった。以後、約20年の間にダブルワーレントラスは112連が架設され、初期の錬鉄製が22連4橋あった。製造の経緯からして、おそらくすべてがパテントシャフト製である。

・利根川橋梁 錬鉄3連 1919年撤去→水戸線鬼怒川橋梁に1連を、稲沢操車場の跨線橋に2連を転用
・揖斐川橋梁 錬鉄5連 1913年用途廃止(道路橋として現存)
・長良川橋梁 錬鉄5連 1914年撤去
・木曽川橋梁 錬鉄9連 1914年2連、1919年7連撤去

最上川橋梁はどの橋梁の転用かというと、歴史的鋼橋集覧では木曽川橋梁の転用と断定している。しかし、その断定のたる『日本鉄道請負業史』を参考とした論文『明治時代に製作された鉄道トラス橋の歴史と現状(第1報)200フィートダブルワーレントラスを中心として』(小西純一、西野保行、渕上龍雄、1985年)には「木曽川または長良川より」とある。どちらが正しいかはまったく不明である。

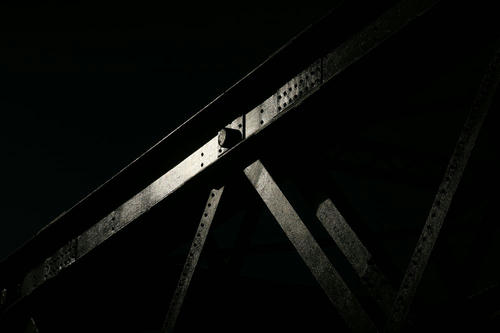

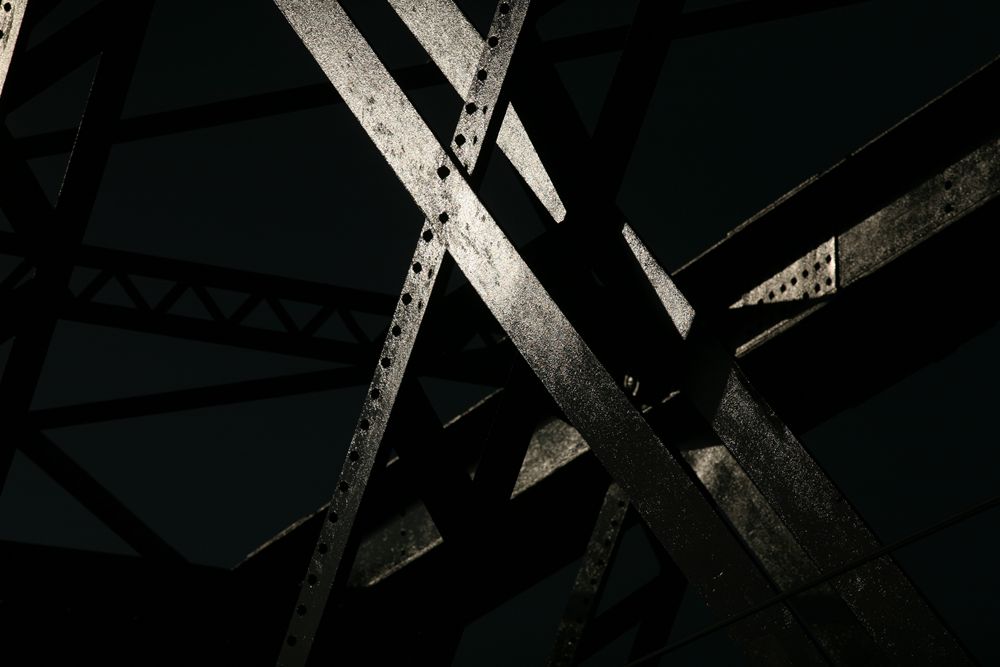

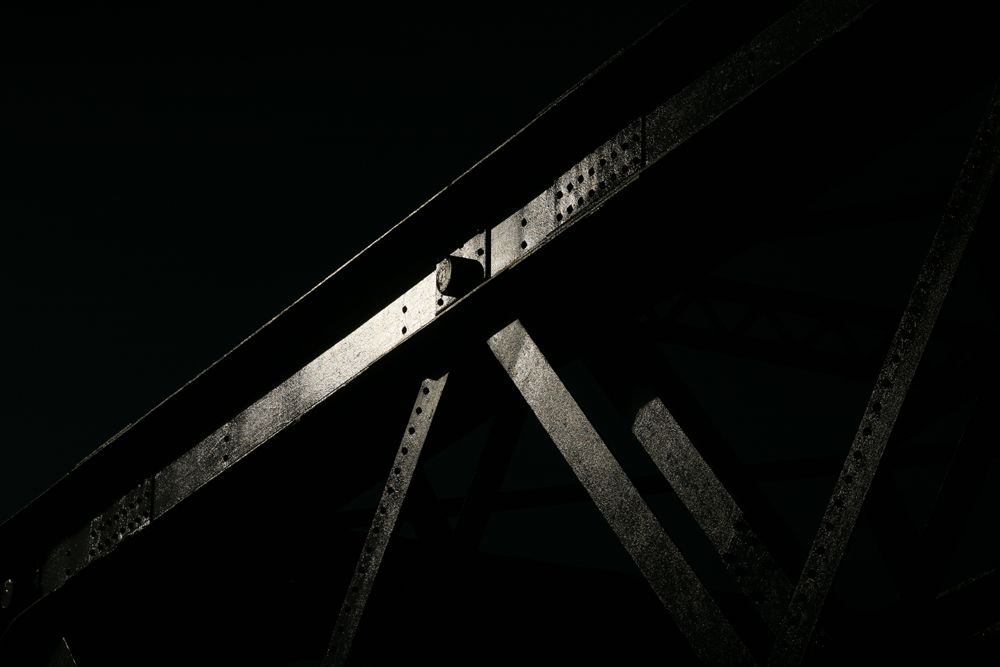

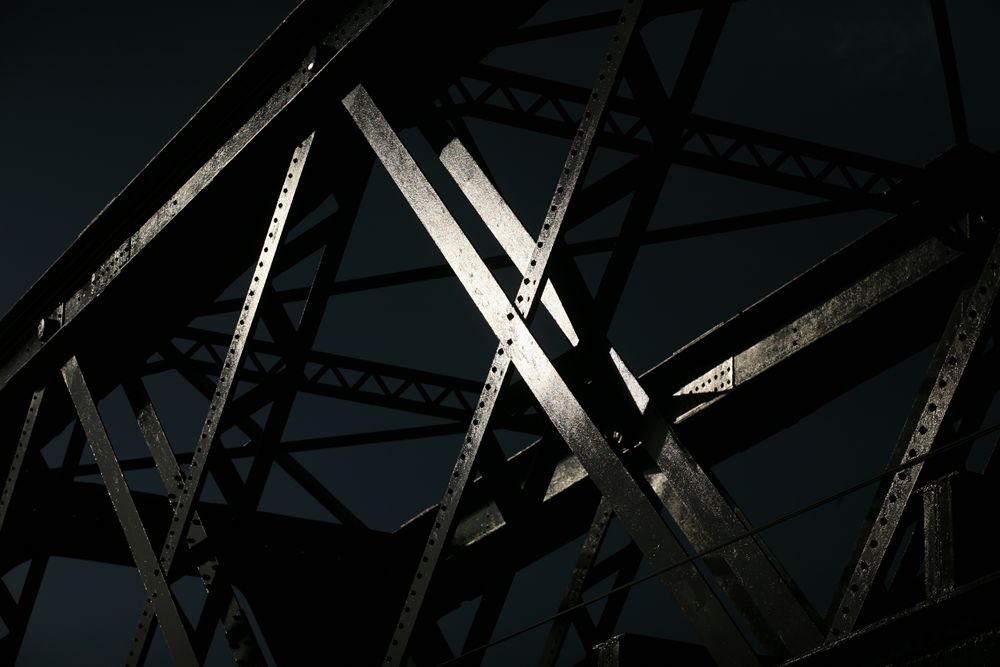

いろいろ時間が押しているので、これにて一時中断。写真でお茶を濁す。
